ENERGIA POTENCIAL ELTRICO RELEMBRAND O ENERGIA POTENCIAL Energia

ENERGIA POTENCIAL ELÉTRICO

RELEMBRAND O ENERGIA POTENCIAL Energia Potencial Gravitacional Energia Potencial Elástica Energia Potencial Elétrica 2

ENERGIA POTENCIAL GRAVITACIONAL Capacidade de realizar trabalho. 3

ENERGIA POTENCIAL ELÁSTICA 4

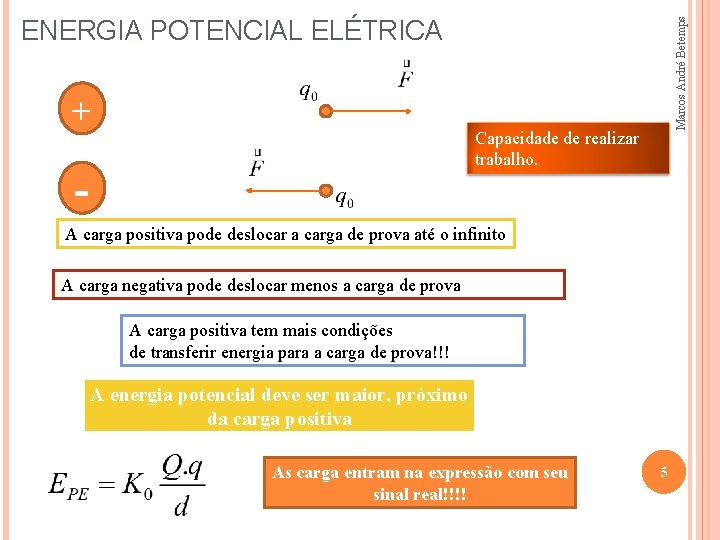

+ Marcos André Betemps ENERGIA POTENCIAL ELÉTRICA Capacidade de realizar trabalho. - A carga positiva pode deslocar a carga de prova até o infinito A carga negativa pode deslocar menos a carga de prova A carga positiva tem mais condições de transferir energia para a carga de prova!!! A energia potencial deve ser maior, próximo da carga positiva As carga entram na expressão com seu sinal real!!!! 5

ENERGIA POTENCIAL ELÉTRICA A energia potencial elétrica pode ser positiva, negativa ou nula Temos uma energia logo a unidade é Joule (J) Ao redor de uma carga positiva a energia potencial elétrica é positiva Ao redor de uma carga negativa a energia potencial elétrica é negativa 6

POTENCIAL ELÉTRICO Potencial elétrico é a capacidade que um corpo energizado tem de realizar trabalho, ou seja, atrair ou repelir outras cargas elétricas. O potencial elétrico existe , independentemente do valor da carga q colocada num ponto desse campo + O potencial elétrico mede a energia elétrica por unidade de carga de prova. Calcula-se o potencial elétrico num ponto pela equação O potencial elétrica é medido em VOLT (V) 7

POTENCIAL ELÉTRICO DE UMA CARGA Em cada superfície temos um potencial diferente. As superfícies tracejadas mais próximas possuem maior potencial elétrico Linhas de Força do Campo Elétrico!! Superfícies Equipontenciais 8

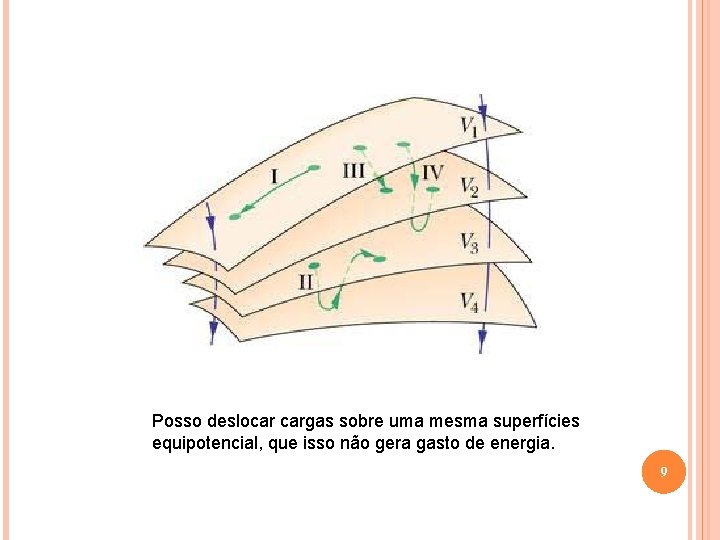

Posso deslocar cargas sobre uma mesma superfícies equipotencial, que isso não gera gasto de energia. 9

SUPERFÍCIES EQUIPOTENCIAIS 10

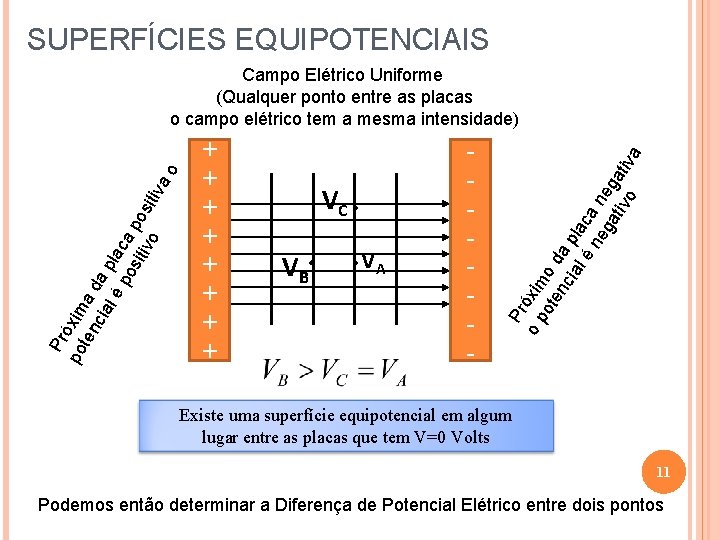

SUPERFÍCIES EQUIPOTENCIAIS + + + + VC VB VA - Pr o p óxim ote o nc da ial pla é n ca eg ne ati ga vo tiv a Pr po óxim ten a cia da l é pla po ca sit po ivo sit iv ao Campo Elétrico Uniforme (Qualquer ponto entre as placas o campo elétrico tem a mesma intensidade) - Existe uma superfície equipotencial em algum lugar entre as placas que tem V=0 Volts 11 Podemos então determinar a Diferença de Potencial Elétrico entre dois pontos

DIFERENÇA DE POTENCIAL ELÉTRICO A d. d. p é a diferença de potencial elétrico entre dois pontos. Pilhas – 1, 5 V Bateria de carro – 12 V Tomada residencial em Pelotas – 220 V 12

CAMPO ELÉTRICO UNIFORME + + VC + + VA + VB + + d + Para o Campo elétrico uniforme, podemos calcular a -d. d. p. da seguinte forma 13

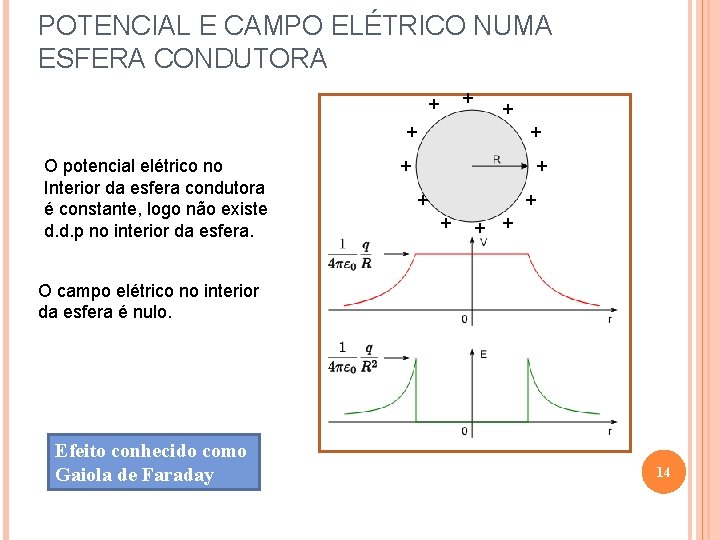

POTENCIAL E CAMPO ELÉTRICO NUMA ESFERA CONDUTORA + + O potencial elétrico no Interior da esfera condutora é constante, logo não existe d. d. p no interior da esfera. + + + + O campo elétrico no interior da esfera é nulo. Efeito conhecido como Gaiola de Faraday 14

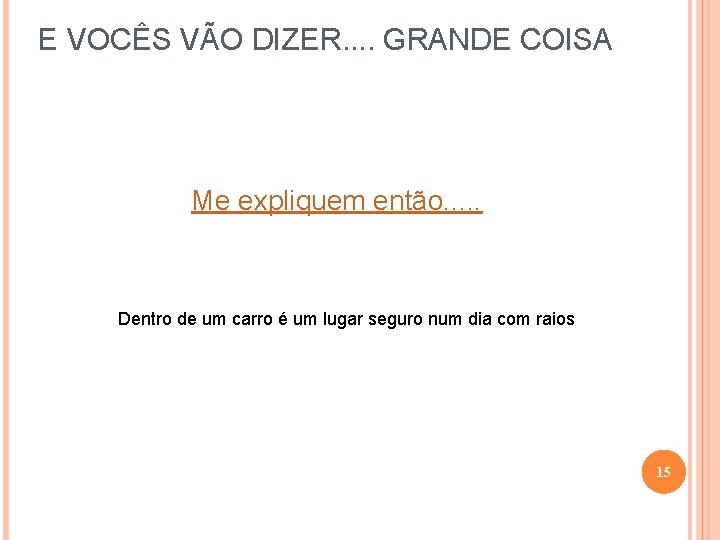

E VOCÊS VÃO DIZER. . GRANDE COISA Me expliquem então. . . Dentro de um carro é um lugar seguro num dia com raios 15

ANALISANDO O CASO DO CAMPO ELÉTRICO UNIFORME + + + + VC VA VB d Podemos apresentar a Unidade do Campo Elétrico no S. I. então Portanto a Unidade do Campo Elétrico no S. I. é dada por Volt/metro 16

UNIFORME Ao aplicarmos uma d. d. p nas extremidades de um condutor surge no interior do mesmo um campo elétrico, que podemos considerar, com certa aproximação, uniforme + + + + Os elétrons das camadas mais externas dos elementos que compõem o condutor recebem uma força devido a existência do campo elétrico no interior do condutor, e, dependendo do valor da força e do material do condutor, esses elétrons deslocam-se provocando o funcionamento do equipamento. 17

O ELÉTRON-VOLT O elétron se deslocando num campo elétrico, adquire uma energia, que depende da diferença de potencial. A energia adquirida pelo elétron numa diferença de potencial é + + + + 1 elétron-volt 1 e. V 1 Volt 18

EM LABORATÓRIO CONSEGUE-SE ATINGIR ENERGIAS DA ORDEM DE 1. 1012 EV PARTÍCULAS ATINGEM À TERRA COM ENERGIAS DA ORDEM DE 1. 1020 EV RAIOS CÓSMICOS ULTRA-ENERGÉTICOS

A DDP PROVOCA O FUNCIONAMENTO DE QUALQUER EQUIPAMENTO ELÉTRICO

AS D. D. PS NO NOSSO DIA Um exemplo hidrelétrica 21

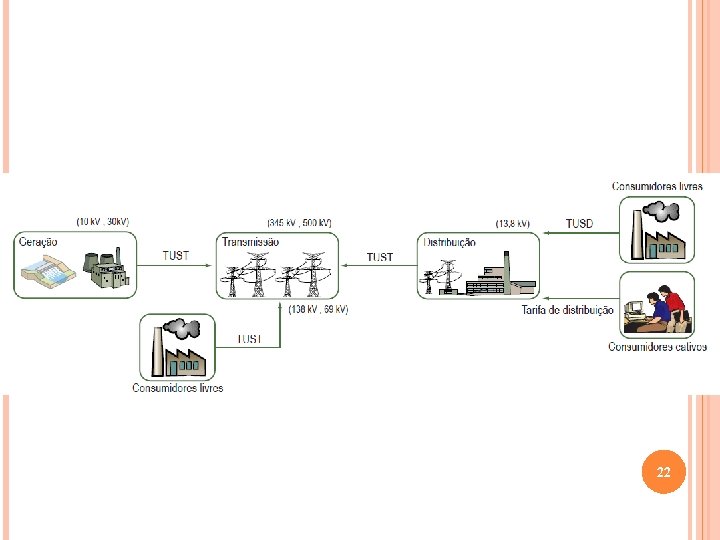

22 Marcos André Betemps

23 AS REDES ELÉTRICA NO BRASIL

DE ONDE VEM A ENERGIA QUE CONSUMIMOS? Usinas Hidrelétricas 24
