AUTOELEKTRIKA Marija Kosi mag ing Stvaranje zvuka Zvuk

AUTOELEKTRIKA Marija Kosić, mag. ing.

Stvaranje zvuka

Zvuk Što nazivamo zvukom? - Longitudinalne mehaničke valove koje registriramo uhom 1 - vanjsko uho 2 - ušna cijev 3 - bubnjić 4 - srednje uho 5 - Eustahijeva cijev 6 - unutarnje uho 7 - pužnica 8 - živac

Zvuk 16 Hz < f < 20 k. Hz (za normalno uho) Audio područje: 20 Hz do 20 k. Hz f < 16 Hz – infrazvuk f > 20 k. Hz - ultrazvuk Brzina zvuka u čvrstim tijelima u plinovima u zraku

- Zvuk je titranje molekula zraka oko ravnotežnog položaja zbog čega dolazi do oscilacija tlaka zraka pz oko vrijednosti atmosferskog tlaka pa. - Najjednostavnije titranje koje može izvesti tlak zraka je sinusoidno titranje - Ultrazvuk - Sonar - odašilje se ultrazvučni val, koji se odbija od prepreke te se prema vremenu potrebnom da se val vrati određuje udaljenost i oblik objekta. - u medicini – ultrazvučna dijagnostika - otkrivanje jata riba i podmornica tzv. Sonar

- Akustika je znanost o zvuku, tj. područje fizike koja proučava titranje materijalnih čestica - Elektroakustika je područje elektrotehnike koje istražuje pretvorbu zvuka u električne signale i obrnuto - ona uglavnom proučava čujni zvuk i elektroakustičke pretvarače (mikrofone i zvučnike), snimanje, reprodukcija i prijenos zvuka, kvalitetu audio uređaja, ozvučenje prostora itd.

Kvaliteta reprodukcije zvuka

Valne pojave vezane s zvukom Refleksija zvuka – jeka. Odbijanje zvuka Reverberacija - višestruko odbijanje Lom ili refrakcija zvuka - nastaje prijelazu u sredstvo različite gustoće. Dio zraka prodire u drugo sredstvo. Apsorpcija zvuka – upijanje. Pretvaranje dijela zvučne energije u drugi oblik, uglavnom u toplinsku energiju - refleksije i transmisije ovisi o svojstvima sredstva , a izražava se karakterističnom impendancijom sredstva i označava slovom z.

- brzina zvuka u fluidu opada s povećanjem gustoće - ( slično kao kod vala na struni ) pa će animacija za transverzalni val na struni biti primjenjiva i za zvuk. - dvije su strune povezane pa imaju istu napetost ( kod zvuka bi to bili mediji istog tlaka ) , a gustoća deblje je 4 puta veća nego tanje. - Kako se odnose brzine u tim sredstvima ?

Zvuk u zraku je posljedica varijacije tlaka oko neke srednje vrijednosti. Povećanje tlaka ( gušća ) se širi kroz sredstvo , slijedi smanjenje tlaka ( razrijeđeno ). Pritom se pomiču i molekule zraka.

Razine jakosti zvuka u decibelima ( d. B ) Pragu čujnosti odgovara intezitet zvuka od Pragu boli odgovara intezitet zvuka od na pragu čujnosti 0 na pragu bola 120 Razina buke se definira Opadanje inteziteta Intezitet opada s udaljenošću u većem volumenu. jer se energija raspodjeljuje Intezitet opada i zbog disipacije energije ( atenuacija ) , jer se uređena energija zvuka zbog neelastičnih sudara molekula pretvara u toplisko ( neuređeno ) gibanje

Dopplerov učinak Promjena frekvencije zvuka zbog gibanja izvora zvuka u odnosu preme slušatelju naziva se Dopplerov učinak. Kad se zvučni izvor giba brzinom vi prema slušatelju on ide za valovima koji se šire prema naprijed. Razmak između susjednih valnih fronti se smanjuje u usporedbi sa slučajem kada izvor miruje. Razmak između valnih fronti odgovara valnoj duljini zvuka , što znači da se valna duljina smanjila. Kao posljedica toga povečala se frekvencija ( f= v/ ). Oznake: frekvencija zvuka koji stvara izvor fi frekvencija zvuka koji čuje slušatelj fs brzina zvuka v

https: //hr. wikipedia. org/wiki/Dopplerov_efekt#/media/File: Dopplerfrequenz. gif U prometu se s pomoću Dopplerova učinka i radara može odrediti brzina kretanja vozila.

Signalni uređaji Gl. izvor: Tehnika motornih vozila HOK, Pučko otvoreno učilište Zagreb

Signalni uređaji - sklopovi koji daju zvučne (akustičke) i oku vidljive (optičke) signale Akustički davači: ü truba ü fanfare Sirena B 3 – aktiviranjem tipkala sirene S 13 teče struja (plava pozadina) od stezaljke 15 preko osigurača F 11 na sirenu B 3 i masu 31 Fanfare B 4 – preklopnik trube S 12 prebaci se u drugu stranu. Aktiviranjem S 13 struja teče od 15 preko F 11 na relej K 3. Relej uključuje radnu struju od stezaljke 30 preko F 10 na fanfare B 4. (fanfare trebaju veću struju od trube)

Truba (sirena) Osnovni dijelovi: § elektromagnet § vibrirajuća kotvena ploča s membranom § vibracijski tanjur § prekidač s paralelno spojenim kondenzatorom za sprječavanje radio smetnji i iskrenja - uključivanjem trube elektromagnet privuče brtvenu ploču s membranom - tik prije udara ploče o jezgru magneta, otvara se prekidač i kotva se s membranom vraća nazad - prekidač opet uključuje i proces se ponavlja sve dok je uključena truba - udarom kotvene ploče o magnetsku jezgru (udarna truba), s membranom spojen vibracijski tanjur počinje vibrirati - stupac zraka ispred tanjura počinje oscilirati i proizvodi se signalni ton Električna sirena radi na principu elektromagnetskog titranja membrane.

Upotrebljavaju se dvije vrste sirena: 1. Električne vibracijske sirene 2. Elektro-pneumatske sirene Električne vibracijske sirene - nakon ukapčanja sirene, zatvori se krug preko dva kontakta 1 i elektromagneta 2 koji pritišće membranu 3 s radnom kotvom 4 - kotva udara na jezgru 5 i istovremeno odspaja kontakte 1 - elektromagnet gubi privlačnu silu, kotva se vraća u prvobitni položaj, kontakti se spoje i ciklus se ponavlja - zvučna membrana zatitra i daje karakterističan zvuk - paralelnim spajanjem kondenzatora na kontakte, ili otpornika u zavojnicu magneta, smanjujemo iskrenje kontakata - pogonska struja je oko 4 A

Namještanje tona i snage: - vijkom za regulaciju 6 namjestimo kontakte na položaj uključeno - potom se namjesti dizanje kotve graničnikom tako da se graničnik kod ukapčanja sirene dobro čuje - vijkom za regulaciju 8 namješta se potreban glasnoća - posebnost u spajanju sirene je da često nema jedan od izvoda izravno spojen na šasiju - ne uključuje se dovodom od baterije, već u spoju sirena - šasija

Elektro – pneumatska sirena - prednji poklopac ima zvučni tuljac 1 akumulator 2 sklopka sirene, 3 sirena, 4 relej, 5 osigurač - elektromotor tjera kompresor koji puše zrak u jednu ili više truba te tako proizvodi snažan zvuk - kod većih snaga i većeg broja sirena zvuk se proizvodi uz pomoć elektromagnetskog releja Kompresor sirena 12 V 3 izvoda 15 a 117 dba 600/775 hz elektropneumatska sirena harmonični zvuk

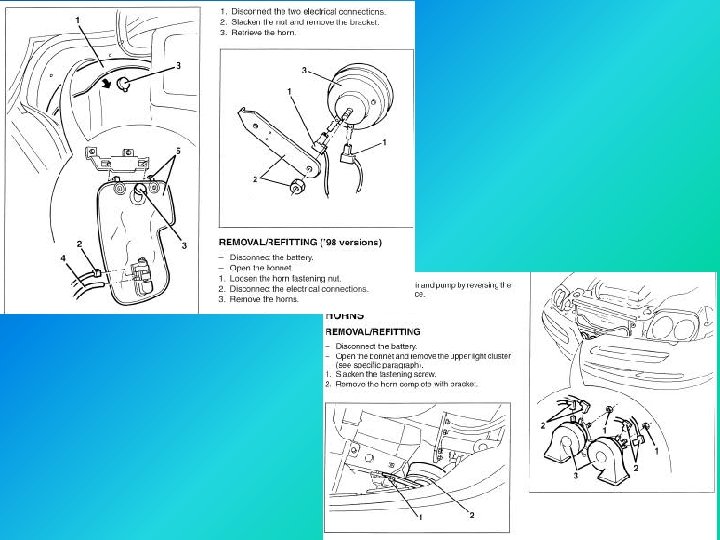

Kvarovi: - Sirena uopće ne trubi i ne uzima struju -> prekinuti dovod, loši spojevi, pregoreni kontakti 1, prekinut namotaj elektromagneta ili neispravno namještanje - Sirena ne daje čisti ton ili samo trubi -> neispravno namještanje koje odstranjujemo odvijanjem vijka 6 udesno radi krčanja, a ulijevo kad je zvuk slab Provjera ispravnosti: sirena 12 V frekvenc. 420 hz jačina 112 d. B - sirena se nalazi ispod lijevog ili desnog blatobrana (npr. peugeotu 306) - na nju dovedemo s akumulatora 12 V ( paziti na plus i minus ) i ako išta proradi uzrok je električna instalacija , kutija osigurača , taster sirene - ako ne proradi neispravna je sirena

Kako popraviti sirenu? Pregorjeli osigurač - zamijeniti osigurač novim s jednakim vrijednostima ampera ako pregori novi osigurač, znači da je došlo do kratkoga spoja u žicama ako sirena radi, provjeriti u priručniku jesu li ostali strujni krugovi zaštićeni osiguračem uključite svaki naizmjenično – jedan od njih vjerojatno uzrokuje pregaranje osigurača Ako osigurač nije pregorio - spojevi žica na sireni su možda korodirali pa se moraju očistiti - skinuti žice s njihovih konektora, skinuti sirenu pa finim brusnim papirom očistite polove i konektore - ako na konzoli sirene, na mjestu ugradnje ima hrđe, očistiti, te mjesto spoja automobilskog lima očistiti turpijom i brusnim papirom dok metal na oba mjesta ne bude sjajan - dok je sirena izvađena, isprobati je spajanjem njezinih polova na polove akumulatora pomoću dviju izoliranih žica - ako radi, vratiti je natrag na mjesto, spojiti i ponovno isprobajti

- ako sirena još uvijek ne radi, provjeriti prekidač na pritisnom dugmetu - on je često dio višefunkcionalnog prekidača na stupu upravljača pa se čitava prekidačka jedinica mora zamijeniti - ondje gdje se sirena oglašava dugmetom na središtu upravljača, skinuti dugme, očistiti i podesiti opružne kontakte ispod njega Kad se sirena ne gasi - lupiti dugme sirene – možda je prekidač zaglavlio - ako to ne pomogne, orvoriti poklopac motora i odvojiti žice na sireni - ako je teško doprijeti do sirene, odvojiti akumulator kako bi sirena prestala trubiti dok ju onesposobite
