Aktif Filtre Tasarm Ders IV Aktif Yksek Geiren

Aktif Filtre Tasarımı Ders IV Aktif Yüksek Geçiren Filtreler İkinci Dereceden RLC Rezonatör Devreleri Endüktans Simülatörlü İkinci Dereceden Filtreler

Aktif Yüksek Geçiren Filtreler • Alçak geçiren filtrelerde kapasitörler ile dirençlerin yerleri değiştirilirse yüksek geçiren filtre elde edilir.

Aktif Yüksek Geçiren Filtreler

Birinci Dereceden Yüksek Geçiren Filtre

Birinci Dereceden Yüksek Geçiren Filtre

İkinci Dereceden Yüksek Geçiren Filtre

İkinci Dereceden Birim Kazançlı Yüksek Geçiren Filtre

Toplu Geribesleme Topolojisi ile YGF

Kaskat YGF

Kaskat AGF ve YGF

Endüktans Simülatörlü Jiratör Devresi (Ödev) Zin=? Endüktans simülatörü olarak kullanılan Jiratör.

İkinci Dereceden RLC Rezonatör Devreleri RLC devresi ya da LRC devresi direnç, kapasitör ve bobin'in paralel veya seri bir şekilde bağlanmasıyla oluşan bir gerilim ya da akım kaynağı tarafından beslenen bir devredir. RLC ismi direnç kapasitör ve bobinin elektriksel sembollerinin birleştirilmesi ile oluşmuştur.

Tank Devresi (LC Rezonatörü) Bir kondansatörü, DC bir bataryaya kutupları Şekil 1. 14’te görüldüğü gibi tam olarak bağlansın (a). Öncelikle devrede kondansatör kaynak görevini alır. (b). Kondansatör, bobin üzerinden deşarj oldukça bobinden akan akım, bobin etrafında bir manyetik alan oluşmasına neden olur. (c). Bu olay, şekilde görüldüğü gibi bobinin şişme olayıdır. Çünkü, kondansatör üzerindeki potansiyeli, bobine manyetik alan oluşturarak aktarmıştır. Şu anda kondansatör tam olarak deşarj olmuştur.

Tank Devresi (LC Rezonatörü) • (d). Kondansatör tam olarak deşaj olduktan sonra bobin üzerindeki manyetik alan çökmeye başlar • (e). Manyetik alan tamamen çökünceye kadar akım devamlı akacak ve kondansatör ters yönde şarj olacaktır. Devrede, elemanları birbirine irtibatlamada kullanılan iletken tellerin az da olsa bir direnci olduğundan, şu andaki kondansatörün üzerindeki şarj miktarı, bir öncekine göre daha az miktardadır.

Tank Devresi (LC Rezonatörü) • Daha sonra kondansatör, tekrar bobin üzerinden deşarj olacaktır. Deşarj akımının yönü bir önceki akım yönüne göre terstir. • Bu deşarj akımı bobinin etrafında tekrar bir manyetik alanın oluşmasına yani bobinin şişmesine neden olacaktır. • Bu kez şişen bobin çökmeye başlayacak ve kondansatörün şarj olmasına neden olacaktır. Kondansatör şarj olduğu zaman, plakalarının kutupları, DC bataryaya şarj edildiği andaki kutuplarının aynısıdır

İkinci Dereceden RLC Rezonatör Devreleri ile AGF

İkinci Dereceden RLC Rezonatör Devreleri ile YGF

İkinci Dereceden RLC Rezonatör Devreleri ile BGF

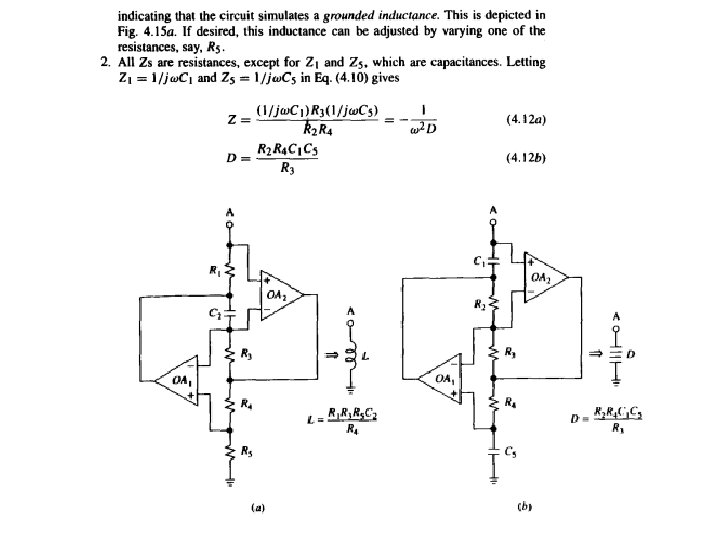

Genelleştirilmiş Empedans Çevirici

Genelleştirilmiş Empedans Çevirici

Endüktans Simülatörlü İkinci Dereceden AGF Filtre

Endüktans Simülatörlü İkinci Dereceden YGF Filtre

Endüktans Simülatörlü İkinci Dereceden BGF Filtre
