5 Introduction au modle relationnel 5 1 Concepts

5 Introduction au modèle relationnel 5. 1 Concepts de base n n n Domaine

suite n Deux facettes du concept de table – Schéma d'une table (table schema)

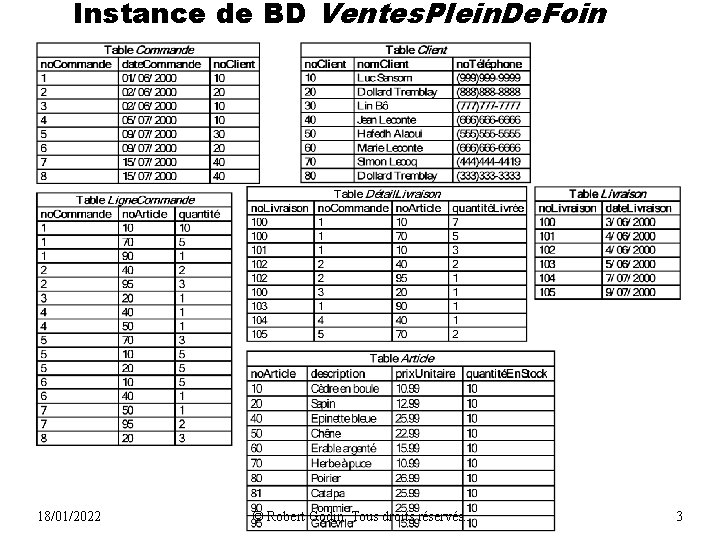

Instance de BD Ventes. Plein. De. Foin 18/01/2022 © Robert Godin. Tous droits réservés.

5. 2 Contraintes d'intégrité du modèle relationnel 5. 2. 1 Contrainte de domaine et

5. 2. 2 Clé primaire et contrainte d'entité n Clé unique (unique key) –

5. 2. 3 Contrainte d'intégrité référentielle n Clé étrangère non nulle clé primaire 18/01/2022

Représentation UML 18/01/2022 © Robert Godin. Tous droits réservés. 7

Nom clé étrangère nom clé primaire n Etiquette de la relation de dépendance 18/01/2022

5. 3 Algèbre relationnelle n Opérations de manipulation de données n Entrée n n

5. 3. 1 Sélection ( ) prix. Unitaire < 20. 00 ET no. Article

5. 3. 2 Projection ( ) no. Client, date. Commande (Commande) 18/01/2022 © Robert

5. 3. 3 Expressions complexes date. Commande > 05/07/2000 Commande no. Client, date. Commande

5. 3. 4 Produit cartésien ( ). . . Client Commande 18/01/2022 © Robert

Exemple. Produire les informations au sujet des Clients et de leurs Commandes Client Commande

Exemple. Produire les informations au sujet des Clients et de leurs Commandes Client. no.

5. 3. 5 Jointure naturelle ( ) Colonnes communes : colonnes de jointure ou

Sélectionner les nom. Client qui ont commandé au moins un plant d'herbe à puce

Formulations équivalentes nom. Client ( description = “Herbe à puce ” (Client Commande Ligne.

Quelques règles d ’équivalence · Eclatement d'une sélection conjonctive (SE) – · Commutativité de

Représentation sous forme d ’arbre de l ’expression algébrique n nom. Client ( description

Cas d ’une clé de jointure composée Ligne. Commande Détail. Livraison 18/01/2022 © Robert

5. 3. 6 n Opération renommer ( ) Quels sont les Clients qui ont

Renommer les colonnes n Quels sont les Clients qui ont le même numéro de

5. 3. 7 Jointure- Client no. Client = numéro. Client Commande altérée = no.

Cherchez les Ligne. Commandes qui ont été livrées en une seule livraison Ligne. Commande.

5. 3. 8 Jointure externe n · Inclure les « célibataires » La jointure

Produire les informations au sujet des Clients et de leurs Commandes incluant les informations

5. 3. 9 Semi-jointure ( ) Client Commande 18/01/2022 © Robert Godin. Tous droits

5. 3. 10 Opérations ensemblistes ( , , -) n Schémas compatibles 18/01/2022 ©

Produire les noms et numéros de téléphone des Employés qui sont aussi des Clients

5. 3. 11 n A B – – n Division ( ) plus grande

Quelles sont les no. Commande des Commandes qui incluent tous les Articles dont le

5. 3. 12 Ensemble minimal d'opérations de l'algèbre relationnelle n Sélection ( ) n

5. 3. 13 Extensions de l'algèbre relationnelle pour les bases de données n Fonctions

Slides: 35

Download presentation

suite n Deux facettes du concept de table – Schéma d'une table (table schema) n n – ex: Client(no. Client, nom. Client, no. Téléphone) Instance ou extension d'une table n n définition de son type (intention) état de la table ~ variable qui contient un ensemble de lignes modifications d ’état Schéma relationnel – 18/01/2022 ensemble de schémas de tables © Robert Godin. Tous droits réservés. 2

5. 2 Contraintes d'intégrité du modèle relationnel 5. 2. 1 Contrainte de domaine et de valeur non nulle n T(A 1 : – D 1, A 2 : D 2, …, An : Dn) Di : domaine de Ai n Valeur – – 18/01/2022 nulle Comportement particulier Valeur inconnue Valeur non applicable. . . © Robert Godin. Tous droits réservés. 4

5. 2. 2 Clé primaire et contrainte d'entité n Clé unique (unique key) – – n Clé candidate (candidate key) – n clé unique minimale Clé primaire (primary key) – n ou superclé (superkey ) identifiant sert de mécanisme de référence aux lignes de la table Contrainte d'entité (entity constraint) – – 18/01/2022 clé primaire non nulle © Robert Godin. Tous droits réservés. 5

5. 3 Algèbre relationnelle n Opérations de manipulation de données n Entrée n n – une table : opération unaire – deux tables : opération binaire Sortie – une table – permet la composition Origine de SQL ( « SQUARE de IBM, San Jose » ) 18/01/2022 © Robert Godin. Tous droits réservés. 9

Exemple. Produire les informations au sujet des Clients et de leurs Commandes Client Commande clé primaire = clé étrangère Client. no. Client = Commande. no. Client (Client Commande) 18/01/2022 © Robert Godin. Tous droits réservés. 14

Exemple. Produire les informations au sujet des Clients et de leurs Commandes Client. no. Client, nom. Client, no. Téléphone, no. Commande, date. Commande (…)) 18/01/2022 © Robert Godin. Tous droits réservés. Colonne redondante 15

Sélectionner les nom. Client qui ont commandé au moins un plant d'herbe à puce nom. Client ( description = “Herbe à puce ” (Client Commande Ligne. Commande Article)) 18/01/2022 © Robert Godin. Tous droits réservés. 18

Formulations équivalentes nom. Client ( description = “Herbe à puce ” (Client Commande Ligne. Commande Article)) n nom. Client ( description = “Herbe à puce ” (((Client Commande) Ligne. Commande) Article)) n nom. Client ( description = “Herbe à puce ” (((Client Ligne. Commande) Article)) n… n 18/01/2022 © Robert Godin. Tous droits réservés. 19

Quelques règles d ’équivalence · Eclatement d'une sélection conjonctive (SE) – · Commutativité de la sélection (SC) – · T 1 T 2 = T 1 T 2 Associativité de la jointure (JA) – n liste 1 ( liste 2 (T)) = liste 1 (T) Commutativité de la jointure (JC) – · e 1 ( e 2 (T)) = e 2 ( e 1 (T)) Elimination des projections en cascades (PE) – · e 1 ET e 2 (T) = e 1 ( e 2 (T)) T 1 (T 2 T 3) = (T 1 T 2) T 3 Voir évaluation des requêtes 18/01/2022 © Robert Godin. Tous droits réservés. 20

Représentation sous forme d ’arbre de l ’expression algébrique n nom. Client ( description Article)) 18/01/2022 = “Herbe à puce ” (((Client Commande) Ligne. Commande) © Robert Godin. Tous droits réservés. 21

5. 3. 6 n Opération renommer ( ) Quels sont les Clients qui ont le même numéro de téléphone? Client 2 (Client) Client. no. Client, Client 2. no. Client, ( Client. no. Téléphone = Client 2. no. Téléphone (Client 2 (Client))) 18/01/2022 © Robert Godin. Tous droits réservés. 23

Renommer les colonnes n Quels sont les Clients qui ont le même numéro de téléphone? Client 2(no. Client 2, nom. Client 2, no. Téléphone) (Client) no. Client, no. Client 2 (Client 2(no. Client 2, nom. Client 2, no. Téléphone) (Client)) 18/01/2022 © Robert Godin. Tous droits réservés. 24

Cherchez les Ligne. Commandes qui ont été livrées en une seule livraison Ligne. Commande. no. Commande, Ligne. Commande. no. Artilce, quantité, no. Livraison, quantitéLivrée (Ligne. Commande Ligne. Commande. no. Commande = Détail. Livraison. no. Commande ET Ligne. Commande. no. Article = Détail. Livraison. no. Article ET quantité = quantitéLivrée Détail. Livraison) 18/01/2022 © Robert Godin. Tous droits réservés. 26

5. 3. 8 Jointure externe n · Inclure les « célibataires » La jointure externe à gauche · · La jointure externe à droite · · T 1 = T 2 (célibataires de T 1 ) T 1 = T 2 La jointure externe pleine · 18/01/2022 T 1 = = T 2 © Robert Godin. Tous droits réservés. 27

Produire les informations au sujet des Clients et de leurs Commandes incluant les informations sur les Clients qui n’ont pas placé de Commande Client = Commande 18/01/2022 © Robert Godin. Tous droits réservés. 28

Produire les noms et numéros de téléphone des Employés qui sont aussi des Clients de la pépinière ( nom. Personne, no. Téléphone ( Client (no. Client, nom. Personne, no. Téléphone) (Client))) ( nom. Personne, no. Téléphone ( Employé (code. Employé, nom. Personne, no. Téléphone) (Employé))) équivalent à si compatibles 18/01/2022 © Robert Godin. Tous droits réservés. 31

5. 3. 11 n A B – – n Division ( ) plus grande table C qui est telle que B C A ~ inverse du produit cartésien T 1 (X) T 2 (Y) = – 18/01/2022 X-Y (T 1) - (( X-Y (T 1) T 2 ) - T 1) © Robert Godin. Tous droits réservés. 32

Quelles sont les no. Commande des Commandes qui incluent tous les Articles dont le prix. Unitaire est $10. 99 no. Commande, no. Article (Ligne. Commande) no. Article ( prix. Unitaire = 10. 99 (Article)) no. Commande, no. Article (Ligne. Commande) no. Article ( prix. Unitaire = 10. 99 (Article)) 18/01/2022 © Robert Godin. Tous droits réservés. 33

5. 3. 12 Ensemble minimal d'opérations de l'algèbre relationnelle n Sélection ( ) n Projection ( ) n Produit cartésien ( ) n Union ( ) n Différence (-) n Renommage ( ) 18/01/2022 © Robert Godin. Tous droits réservés. 34

5. 3. 13 Extensions de l'algèbre relationnelle pour les bases de données n Fonctions sur colonnes – – – n Fonctions de groupe (ou d'agrégat) – n opérations arithmétiques (+, - , *, /, …) manipulation de chaînes (concaténation, …). . . e. g. total, moyenne, écart-type, min, max, … Récursivité – 18/01/2022 e. g. fermeture transitive © Robert Godin. Tous droits réservés. 35
