2017 Cisco andor its affiliates All rights reserved

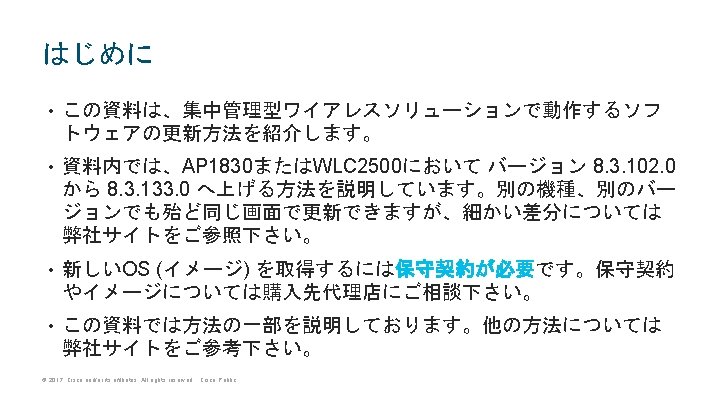

はじめに © 2017 Cisco and/or its affiliates. All rights reserved. Cisco Public

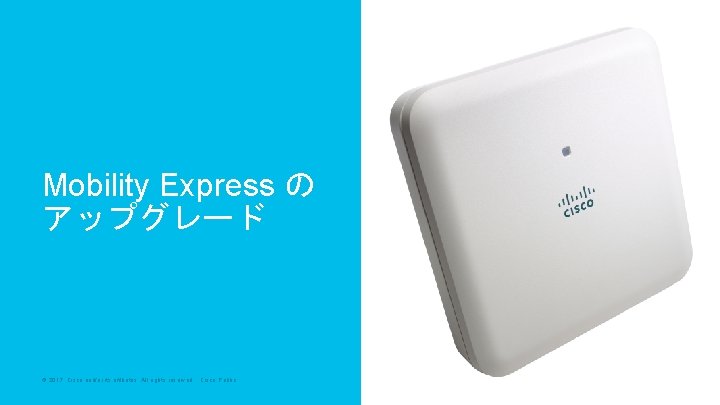

Mobility Express のアップグレード © 2017 Cisco and/or its affiliates. All rights reserved. Cisco

イメージの取得 © 2017 Cisco and/or its affiliates. All rights reserved. Cisco Public

Mobility Express のイメージのファイル名例 AIR-AP 2800 -K 9 -ME-8 -5 -105 -0. zip AIR-AP

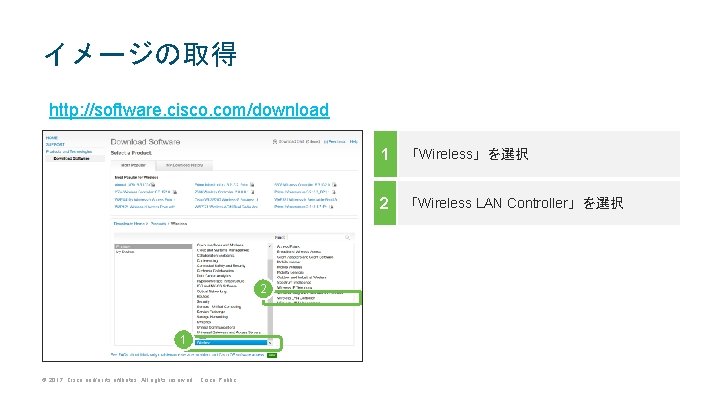

イメージの取得 http: //software. cisco. com/download 1 「Wireless」を選択 2 「Wireless LAN Controller」を選択 2 1 ©

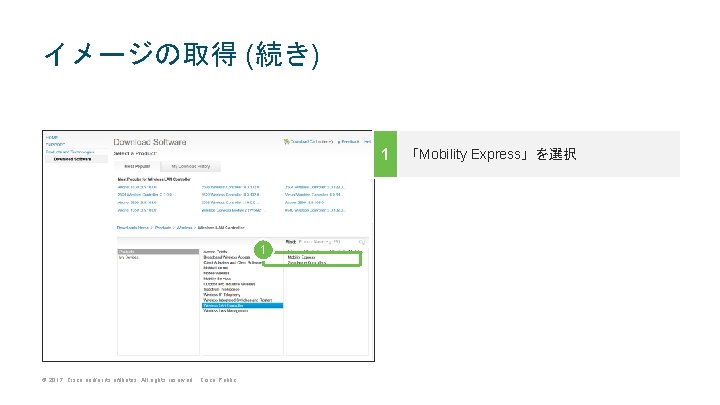

イメージの取得 (続き) 1 「Mobility Express」を選択 1 © 2017 Cisco and/or its affiliates. All rights

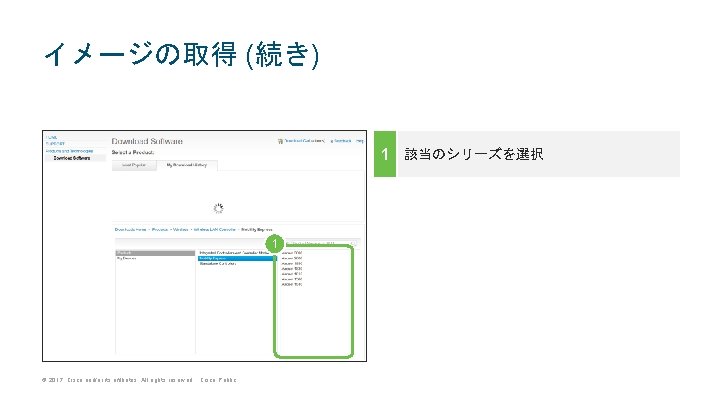

イメージの取得 (続き) 1 該当のシリーズを選択 1 © 2017 Cisco and/or its affiliates. All rights reserved.

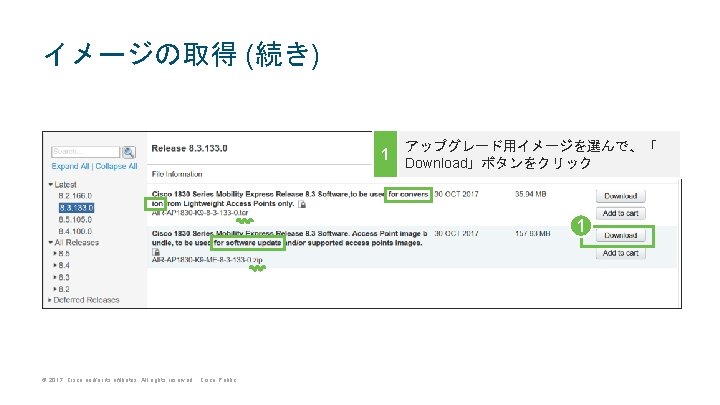

イメージの取得 (続き) アップグレード用イメージを選んで、「 1 Download」ボタンをクリック 1 © 2017 Cisco and/or its affiliates. All rights

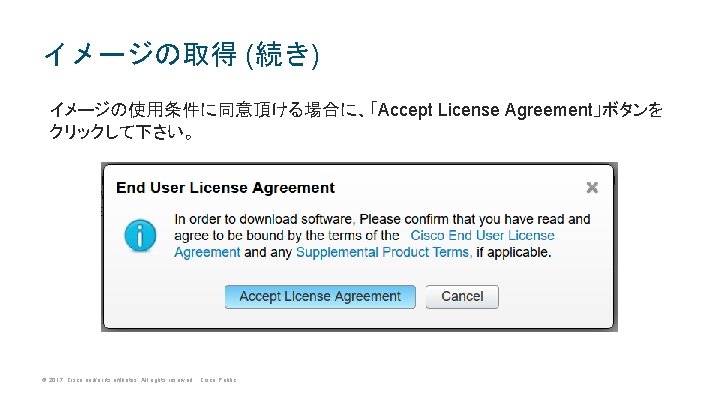

イメージの取得 (続き) イメージの使用条件に同意頂ける場合に、「Accept License Agreement」ボタンをクリックして下さい。 © 2017 Cisco and/or its affiliates. All rights

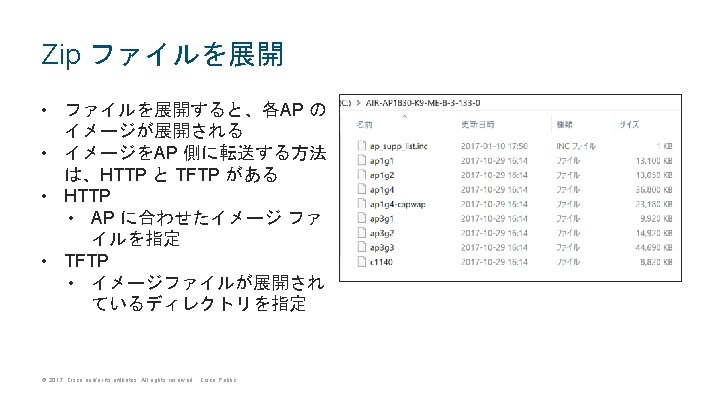

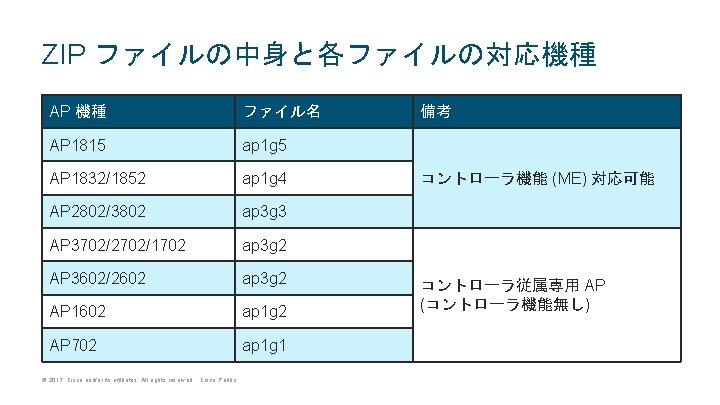

ZIP ファイルの中身と各ファイルの対応機種 AP 機種ファイル名 AP 1815 ap 1 g 5 AP 1832/1852 ap

HTTP を使ったアップデート © 2017 Cisco and/or its affiliates. All rights reserved. Cisco Public

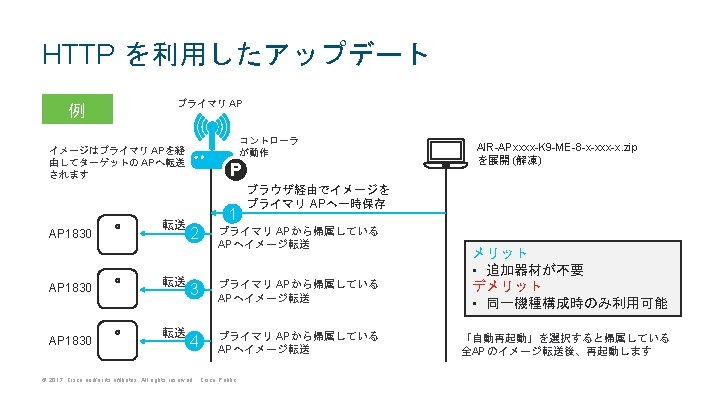

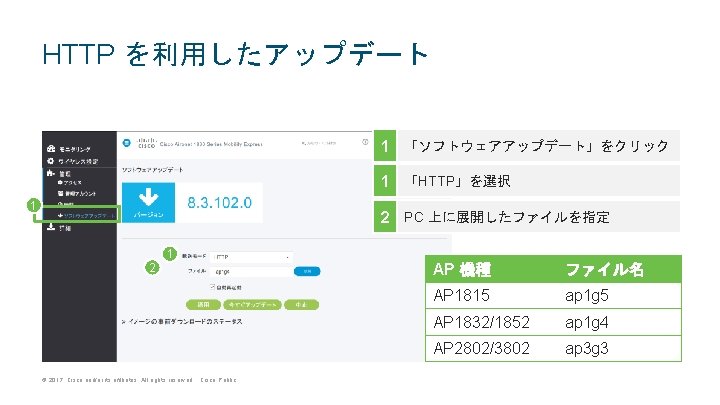

HTTP を利用したアップデート 1 「ソフトウェアアップデート」をクリック 1 「HTTP」を選択 1 2 PC 上に展開したファイルを指定 1 2 © 2017

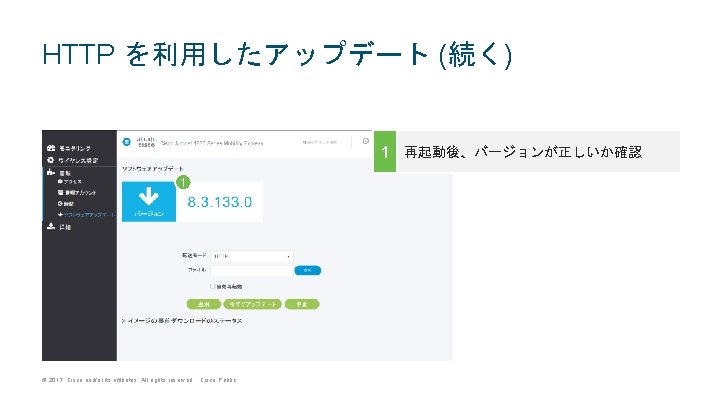

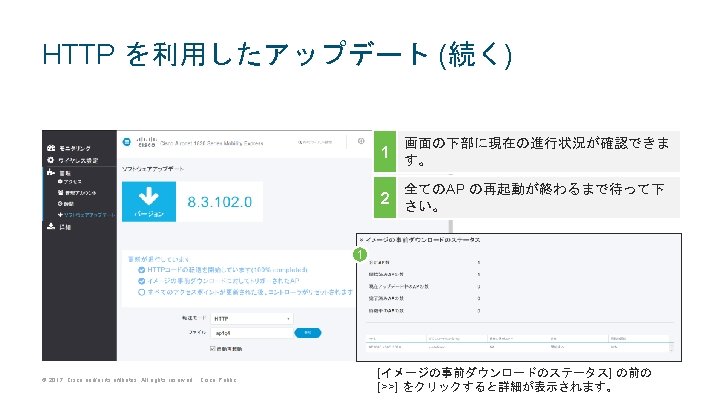

HTTP を利用したアップデート (続く) 1 再起動後、バージョンが正しいか確認 1 © 2017 Cisco and/or its affiliates. All rights

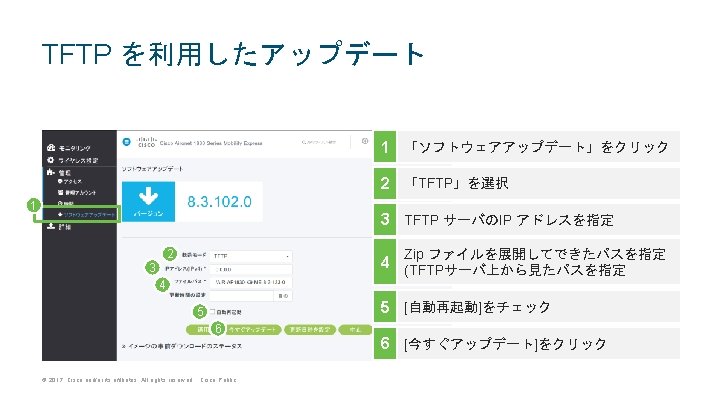

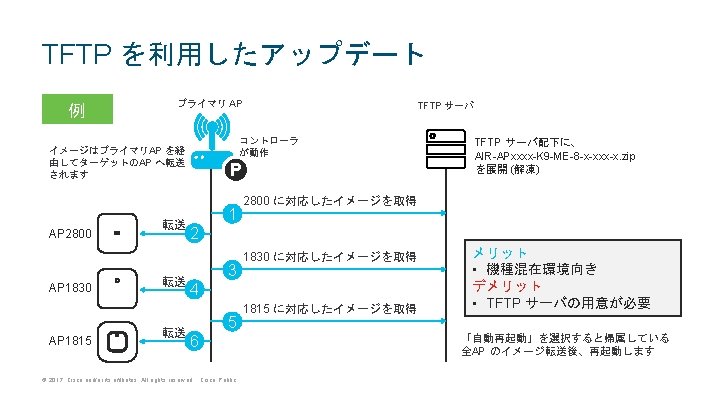

TFTP を使ったアップデート © 2017 Cisco and/or its affiliates. All rights reserved. Cisco Public

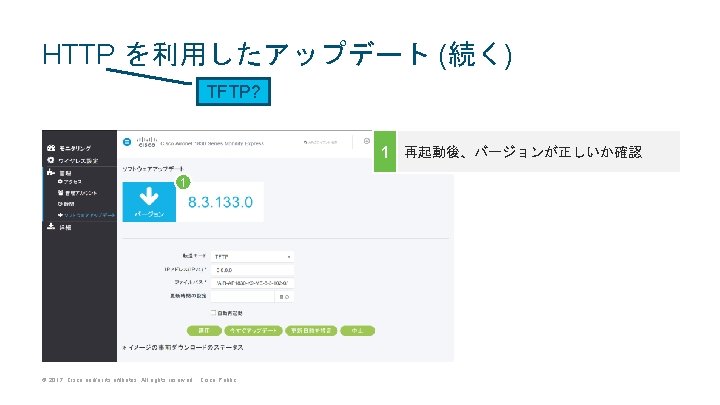

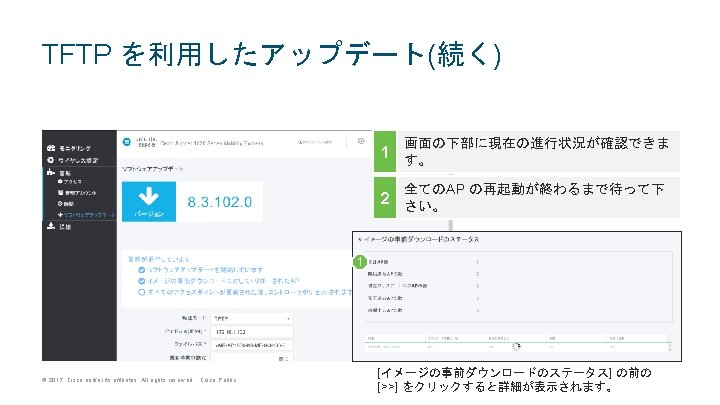

HTTP を利用したアップデート (続く) TFTP? 1 再起動後、バージョンが正しいか確認 1 © 2017 Cisco and/or its affiliates. All

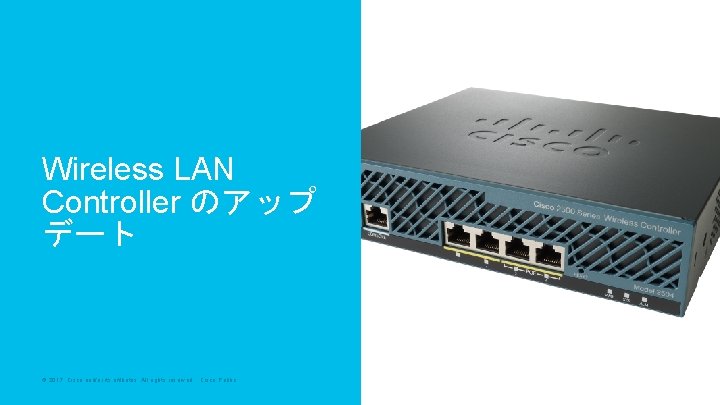

Wireless LAN Controller のアップデート © 2017 Cisco and/or its affiliates. All rights reserved.

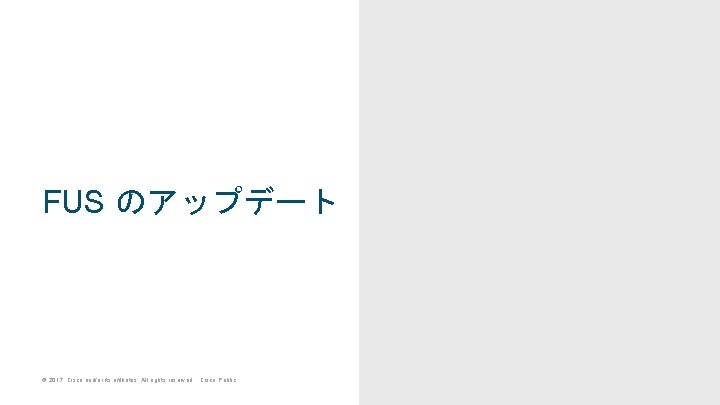

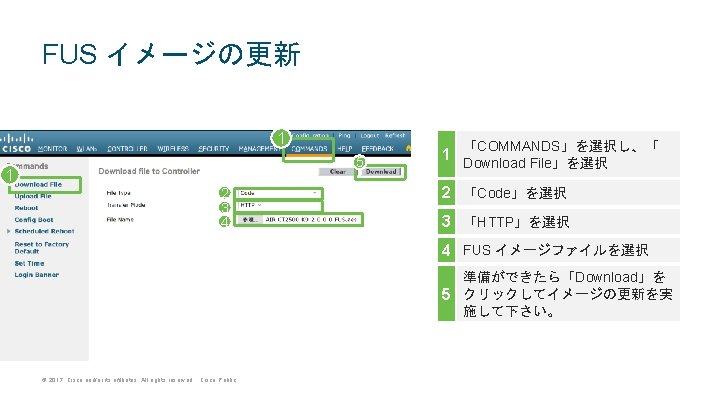

FUS のアップデート © 2017 Cisco and/or its affiliates. All rights reserved. Cisco Public

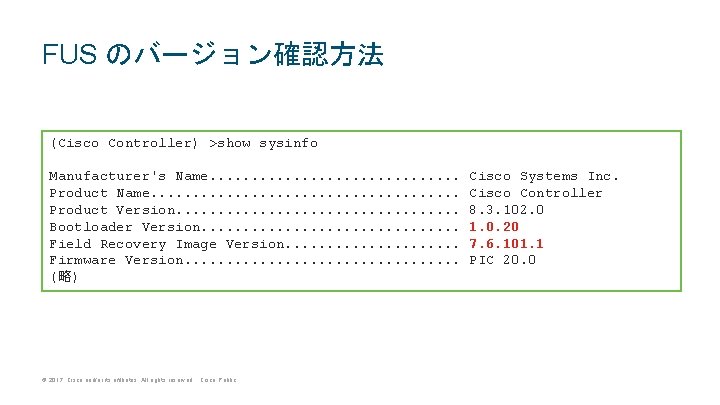

FUS のバージョン確認方法 (Cisco Controller) >show sysinfo Manufacturer's Name. . . . Product Name. .

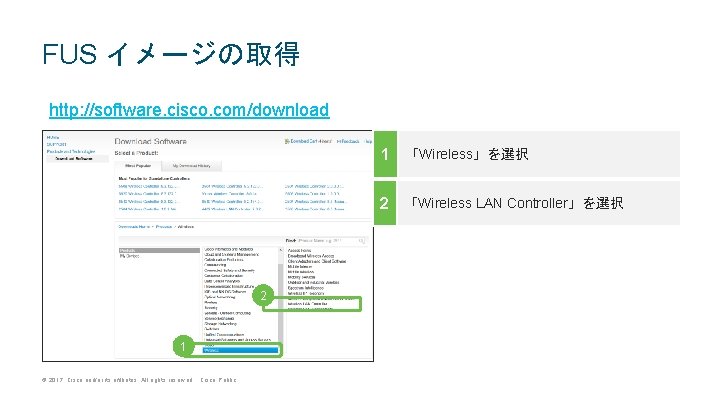

FUS イメージの取得 http: //software. cisco. com/download 1 「Wireless」を選択 2 「Wireless LAN Controller」を選択 2 1

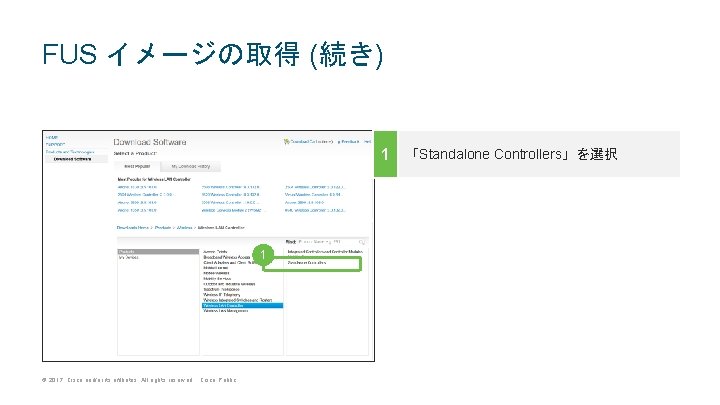

FUS イメージの取得 (続き) 1 「Standalone Controllers」を選択 1 © 2017 Cisco and/or its affiliates. All

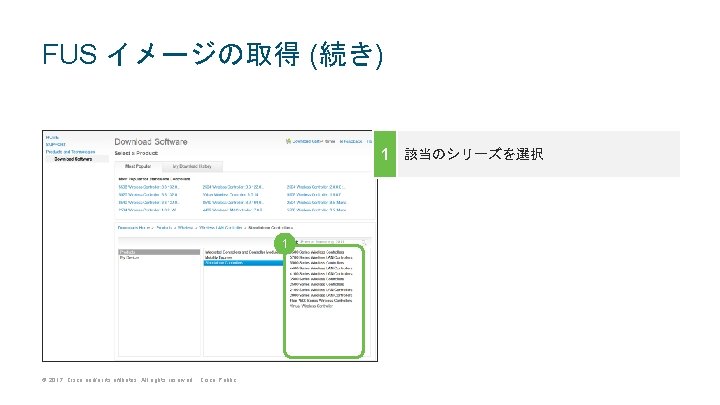

FUS イメージの取得 (続き) 1 該当のシリーズを選択 1 © 2017 Cisco and/or its affiliates. All rights

FUS イメージの取得 (続き) 1 該当の機種を選択 1 © 2017 Cisco and/or its affiliates. All rights

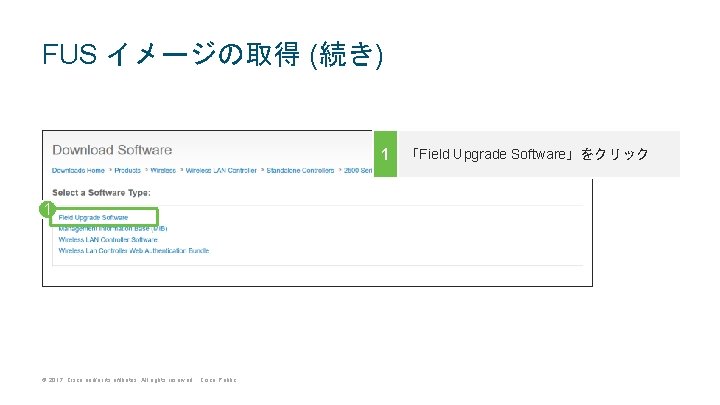

FUS イメージの取得 (続き) 1 「Field Upgrade Software」をクリック 1 © 2017 Cisco and/or its affiliates.

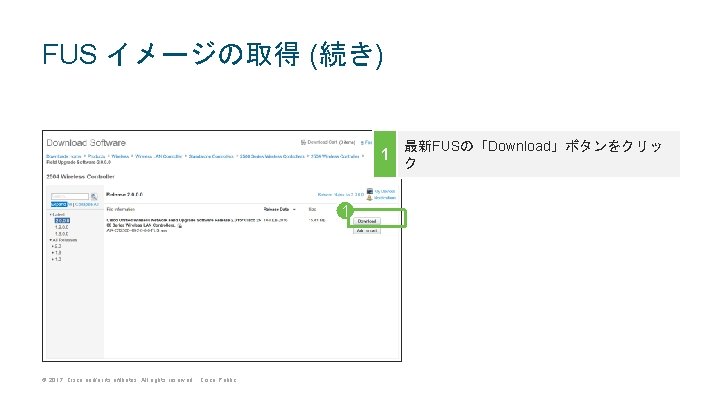

FUS イメージの取得 (続き) 最新FUSの「Download」ボタンをクリッ 1 ク 1 © 2017 Cisco and/or its affiliates. All

WLC のアップデート © 2017 Cisco and/or its affiliates. All rights reserved. Cisco Public

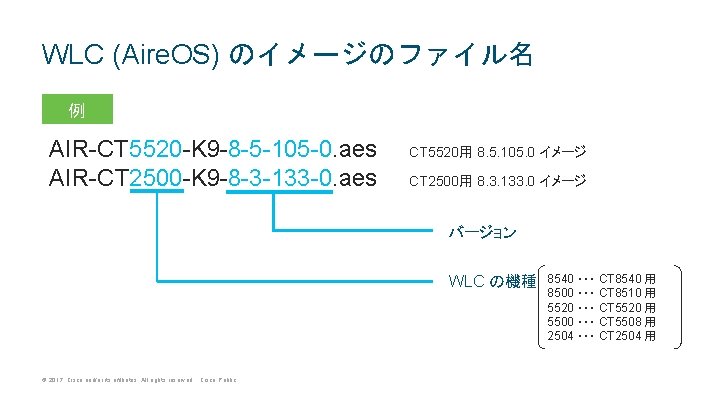

WLC (Aire. OS) のイメージのファイル名例 AIR-CT 5520 -K 9 -8 -5 -105 -0. aes

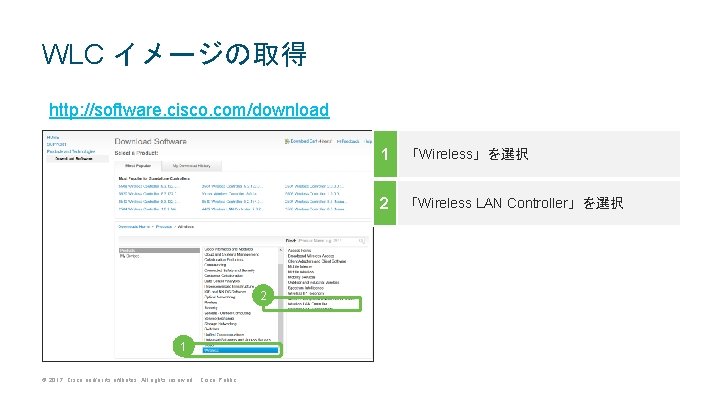

WLC イメージの取得 http: //software. cisco. com/download 1 「Wireless」を選択 2 「Wireless LAN Controller」を選択 2 1

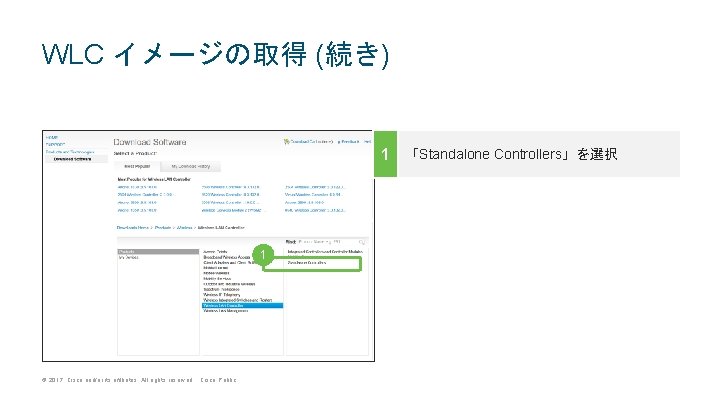

WLC イメージの取得 (続き) 1 「Standalone Controllers」を選択 1 © 2017 Cisco and/or its affiliates. All

WLC イメージの取得 (続き) 1 該当のシリーズを選択 1 © 2017 Cisco and/or its affiliates. All rights

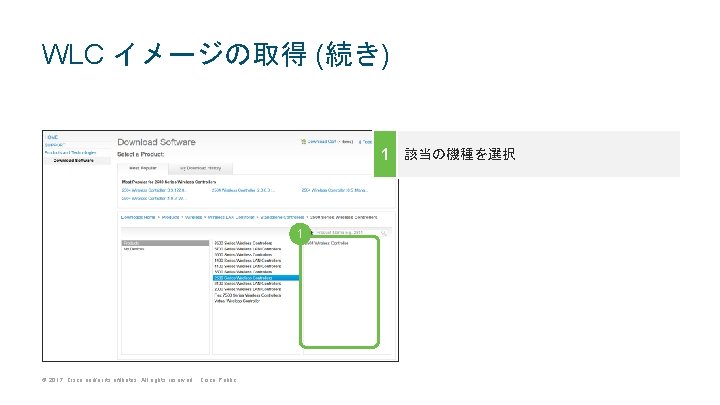

WLC イメージの取得 (続き) 1 該当の機種を選択 1 © 2017 Cisco and/or its affiliates. All rights

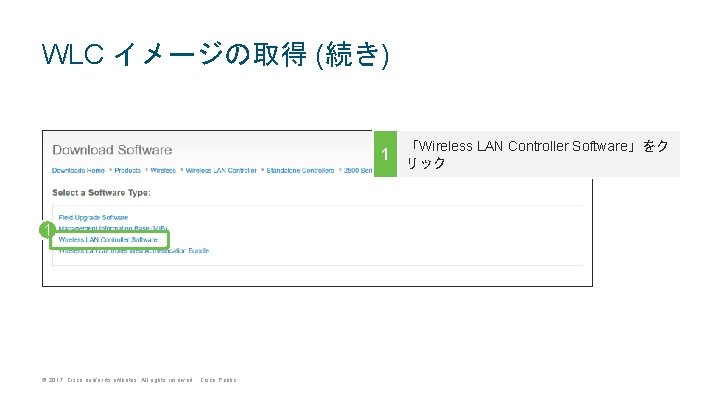

WLC イメージの取得 (続き) 「Wireless LAN Controller Software」をク 1 リック 1 © 2017 Cisco and/or

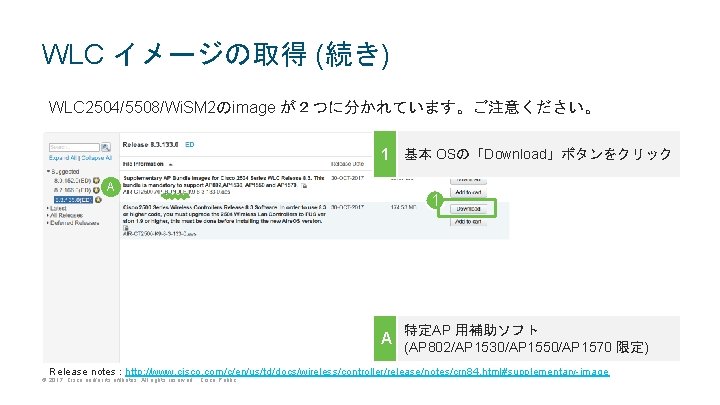

WLC イメージの取得 (続き) WLC 2504/5508/Wi. SM 2のimage が２つに分かれています。ご注意ください。 1 基本 OSの「Download」ボタンをクリック A 1 特定AP

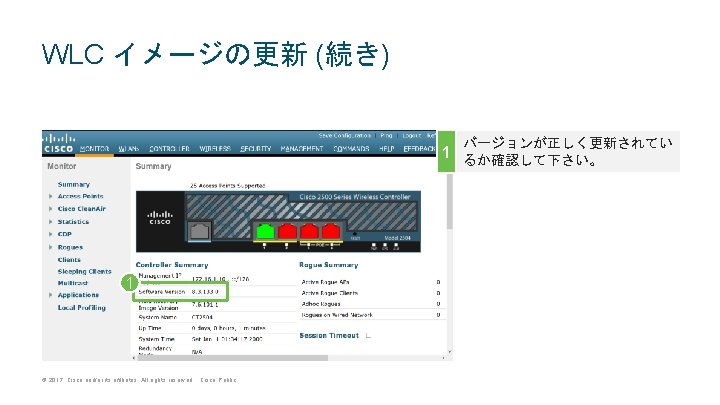

WLC イメージの更新 (続き) バージョンが正しく更新されてい 1 るか確認して下さい。 1 © 2017 Cisco and/or its affiliates. All

Slides: 54

Download presentation

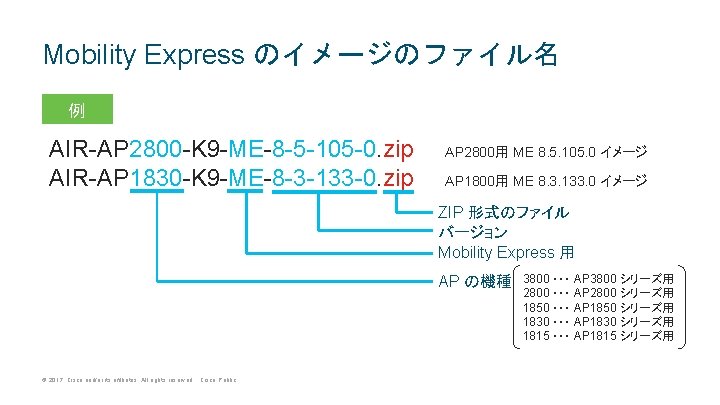

Mobility Express のイメージのファイル名例 AIR-AP 2800 -K 9 -ME-8 -5 -105 -0. zip AIR-AP 1830 -K 9 -ME-8 -3 -133 -0. zip AP 2800用 ME 8. 5. 105. 0 イメージ AP 1800用 ME 8. 3. 133. 0 イメージ ZIP 形式のファイルバージョン Mobility Express 用 AP の機種 © 2017 Cisco and/or its affiliates. All rights reserved. Cisco Public 3800 ・・・ AP 3800 シリーズ用 2800 ・・・ AP 2800 シリーズ用 1850 ・・・ AP 1850 シリーズ用 1830 ・・・ AP 1830 シリーズ用 1815 ・・・ AP 1815 シリーズ用

ZIP ファイルの中身と各ファイルの対応機種 AP 機種ファイル名 AP 1815 ap 1 g 5 AP 1832/1852 ap 1 g 4 AP 2802/3802 ap 3 g 3 AP 3702/2702/1702 ap 3 g 2 AP 3602/2602 ap 3 g 2 AP 1602 ap 1 g 2 AP 702 ap 1 g 1 © 2017 Cisco and/or its affiliates. All rights reserved. Cisco Public 備考コントローラ機能 (ME) 対応可能コントローラ従属専用 AP (コントローラ機能無し)

HTTP を利用したアップデート 1 「ソフトウェアアップデート」をクリック 1 「HTTP」を選択 1 2 PC 上に展開したファイルを指定 1 2 © 2017 Cisco and/or its affiliates. All rights reserved. Cisco Public AP 機種ファイル名 AP 1815 ap 1 g 5 AP 1832/1852 ap 1 g 4 AP 2802/3802 ap 3 g 3

FUS のバージョン確認方法 (Cisco Controller) >show sysinfo Manufacturer's Name. . . . Product Name. . . . . Product Version. . . . Bootloader Version. . . . Field Recovery Image Version. . . . . Firmware Version. . . . (略) © 2017 Cisco and/or its affiliates. All rights reserved. Cisco Public Cisco Systems Inc. Cisco Controller 8. 3. 102. 0 1. 0. 20 7. 6. 101. 1 PIC 20. 0

WLC (Aire. OS) のイメージのファイル名例 AIR-CT 5520 -K 9 -8 -5 -105 -0. aes AIR-CT 2500 -K 9 -8 -3 -133 -0. aes CT 5520用 8. 5. 105. 0 イメージ CT 2500用 8. 3. 133. 0 イメージバージョン WLC の機種 © 2017 Cisco and/or its affiliates. All rights reserved. Cisco Public 8540 ・・・ CT 8540 用 8500 ・・・ CT 8510 用 5520 ・・・ CT 5520 用 5500 ・・・ CT 5508 用 2504 ・・・ CT 2504 用

WLC イメージの取得 (続き) WLC 2504/5508/Wi. SM 2のimage が２つに分かれています。ご注意ください。 1 基本 OSの「Download」ボタンをクリック A 1 特定AP 用補助ソフト A (AP 802/AP 1530/AP 1550/AP 1570 限定) Release notes : http: //www. cisco. com/c/en/us/td/docs/wireless/controller/release/notes/crn 84. html#supplementary-image © 2017 Cisco and/or its affiliates. All rights reserved. Cisco Public
