ZAVARIVANJE Predmet Tehnologija Denisa olovi dipl ing metalurgije

ZAVARIVANJE Predmet: Tehnologija Denisa Čolović, dipl. ing. metalurgije

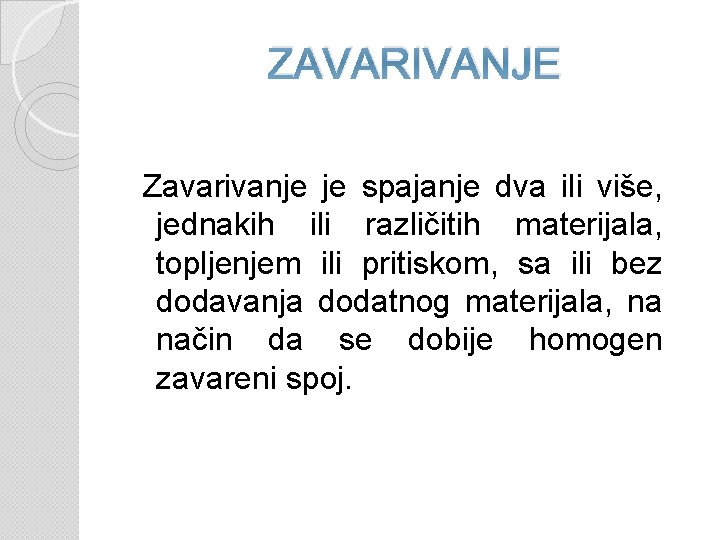

ZAVARIVANJE Zavarivanje je spajanje dva ili više, jednakih ili različitih materijala, topljenjem ili pritiskom, sa ili bez dodavanja dodatnog materijala, na način da se dobije homogen zavareni spoj.

ZAVARIVANJE � Pod tehnologijom zavarivanja podrazumjeva se skup operacija koje je potrebno izvesti da bi se napravio zavareni spoj (izbor osnovnog i dodatnog materijala, priprema osnovnog materijala, izbor postupka i parametara zavarivanja). � Pod tehnikom zavarivanja podrazumjevaju se načini izvođenja pojedinih operacija (npr. tehnika zavarivanja unaprijed ili unazad).

ZAVARENI SPOJ- Presjek šava Na slici je prikazan presjek šava na kome se uočava spajanje osnovnog i dodatnog materijala, kao i zona u kojoj dolazi do promjene strukture osnovnog materijala (zavar).

Vrste zavarenih spojeva �Vrsta zavarenog spoja zavisi od međusobnog položaja djelova koji se zavaruju. �Prema na. obliku zavareni sastavci se dijele § Sučeone (čeone), § Preklopne, i

Vrste zavarenih spojeva

Osnovne vrste zavarenih spojeva i šavova Opšta podjela šavova s obzirom na položaj djelova koji se zavaruju a) sučeoni V-šav b) sučeoni X-šav c) ugaoni šav d) dvojni ugaoni šav e) sučeoni K-šav ugaonog T-spoja f) polovični Y-šav s ugaonim šavom u korjenu

Vrste šava i oznake na crtežu Sučeoni zavareni spojevi i oznake na crtežu Ugaoni zavareni spojevi i oznake na crtežu

PODJELA POSTUPAKA ZAVARIVANJA

Ručno elektrolučno zavarivanje obloženim elektrodama (REL) • Postupak je jednostavan za rukovanje. • Primjenjuje se za zavarivanje i navarivanje svih vrsta metala jednosmjernom ili naizmjeničnom strujom. • Električni luk se uspostavlja između vrha elektrode i radnog komada i postupak je ručni, što znači da je neophodan zavarivač.

Prednosti i nedostaci ručnog zavarivanja PREDNOSTI • Jeftina oprema, NEDOSTACI: • postupak se obavlja ručno (mogućnost greške), • Širok spektar elektroda, • Koristi se za sve konstrukcijske čelike, Cu, Ni, Ti i dr. , • Za sve debljine zavara (od 1 mm do 100 mm), • • Izvodivo je zavarivanje, višeslojno Zavarivanje položajima. u svim • puno gasova (potrebna ventilacija), • stvaranje troske (opasnost troska u zavaru), • otpad – mora se ukloniti, • prekidi i uspostavljanje luka – moguće greške.

MIG/MAG ZAVARIVANJE MIG = Metal inert gas – zavarivanje metala u inertnom gasu, kao što su argon, helijum… MAG = Metal active gas zavarivanje metala u „aktivnom gasu“, na primjer u čistom CO 2 gasu ili u mješavini argona i CO 2 Izgled aparata MIG/MAG zavarivanja sa bocom za gas

Gasno zavarivanje • Gasno zavarivanje je postupak spajanja metala topljenjem i očvršćavanjem osnovnog i (po potrebi) dodatnog metala pomoću plamena dobijenog sagorijevanjem gorivog gasa. • Najčešće se koriste gorivi gasovi na bazi ugljovodonika: metan (CH 4), metilacetilen -propadijen (C 3 H 4 - trgovački naziv MAPP), acetilen (C 2 H 2), propan (C 3 H 8), propilen (C 3 H 6), butan (C 4 H 10) i vodonik (H 2). • Količina toplote oslobođena sagorijevanjem, kao i najviša temperatura plamena, zavise od vrste gorivog gasa. Podrazumjeva se da gorivi gasovi sagorjevaju u struji kiseonika, ako nije naglašeno drugačije (npr. sagorijevanje u vazduhu). • Da bi se ostvarilo sagorijevanje u struji kiseonika, gorivi gas i kiseonik se iz specijalnih posuda pod pritiskom - boca (ili na drugi način) dovode u gorionik, odakle izlaze pomješani u odgovarajućoj srazmjeri. • Na taj način je omogućeno sagorijevanje gorivog gasa na vrhu plamenika, koji zajedno sa gorionikom, bocama za skladištenje i crijevima za dovod gasova, kao i pomoćnim i dodatnim uređajima (npr. redukcionim ventilima), čini opremu za gasno zavarivanje.

Gasno zavarivanje Aparaturu za gasno zavarivanje čine: • boce za kiseonik i acetilen, • redukcioni ventili, • dovodna crijeva, • gorionik sa promjenjivom mlaznicom i pomoćni alat.

Reducir ventili a) Za kiseonik acetilen b)za

GORIONIK

Oprema za gasno zavarivanje

HVALA NA PAŽNJI!
