Plazma zavarivanje l PAWplasma arc weldingrazvijeno 60 ih
- Slides: 24
Plazma zavarivanje l PAW-plasma arc welding-razvijeno 60 -ih godina prošlog stoljeća Predavanje izradio: Darko Škrobot, dipl. ing. strojarstva
Dijelovi opreme l Izvor struje l Upravljačka konzola l Pištolja l Vodeno hlađenje Predavanje izradio: Darko Škrobot, dipl. ing. strojarstva
TIG Predavanje izradio: Darko Škrobot, dipl. ing. strojarstva PLAZMA
Neprelazni luk-zavarivanje protaljivanjem pojava efekta ključanice “keyhole effect” (kod elektrolučnih postupaka samo kod plazme) Predavanje izradio: Darko Škrobot, dipl. ing. strojarstva Prijelaznilukzavarivanje taljenjem
Prednosti l gustoća energije (koncentracija) je veća i stoga su moguće veće brzine zavarivanja, a istovremeno je i potrebna struja manje jakosti za dobivanje određenog spoja što rezultira i manjim deformacijama (i do 50%), l podešavanjem parametara zavarivanja moguća je kontrola penetracije, l veća je stabilnost luka, kao i njegova paralelnost, l uži zavareni spojevi (veći omjer dubine i širine), što ima za posljedicu i manje deformacije, l lakše dodavanje dodatnog materijala obzirom na manju osjetljivost o udaljenosti elektrode, nemogućnost da elektroda dotakne dodatni materijal ili rastaljenu kupku čime se također onemogućuje mogućnost onečišćenja metala zavara s volframom i smanjuje potreba za pripremom elektrode. l Moguća izuzetno kratka vremena zavarivanja l Automatizacija Predavanje izradio: Darko Škrobot, dipl. ing. strojarstva
Nedostaci l obzirom na prirodu luka plazma postupak zavarivanja ima uske tolerancije pripreme spoja, l pištoljima za ručno zavarivanje plazmom teže je rukovati i zahtijevaju više održavanja i provjera radi osiguranja kvalitete zavarenog spoja Predavanje izradio: Darko Škrobot, dipl. ing. strojarstva
Efekt “ključanice” - Predavanje izradio: Darko Škrobot, dipl. ing. strojarstva
Osnovne prednosti postupka zavarivanja plazmom s efektom ključanice u odnosu na TIG postupak zavarivanja su: l plazmeni plinovi koji struje nad otvorenom ključanicom pomažu u uklanjanju plinova koji bi pod drugim okolnostima bili zarobljeni u rastaljenom metalu i uzrokovali poroznost, l simetrična zona linije staljivanja zavarenog spoja umanjuje sklonost poprečnim deformacijama, l veća dubina penetracije omogućuje smanjenje broja slojeva – vrlo često zavareni spoj može se izvesti u jednom prolazu, l najčešće se koriste sučeljeni spojevi što znatno umanjuje troškove pripreme spoja. Predavanje izradio: Darko Škrobot, dipl. ing. strojarstva
Ograničenja primjene plazma zavarivanja s efektom ključanice uključuju: l postupak zavarivanja ima više parametara koji mogu imati uske radne tolerancije, l potrebno je veće umijeće radnika prilikom ručnog zavarivanja debljih materijala, l potrebno je voditi veću brigu o održavanju pištolja da bi se osiguralo kvalitetno zavarivanje Predavanje izradio: Darko Škrobot, dipl. ing. strojarstva
Usporedba toplinskih izotermi TIG Predavanje izradio: Darko Škrobot, dipl. ing. strojarstva PLAZMA

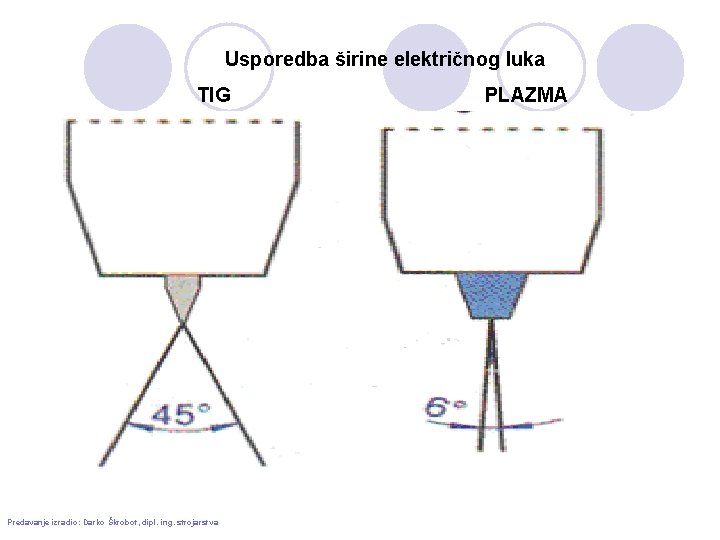

Usporedba širine električnog luka TIG Predavanje izradio: Darko Škrobot, dipl. ing. strojarstva PLAZMA
Usporedba geometrije zavara TIG b=(1 do 2) t Predavanje izradio: Darko Škrobot, dipl. ing. strojarstva PLAZMA b=(0, 6 do 1) t

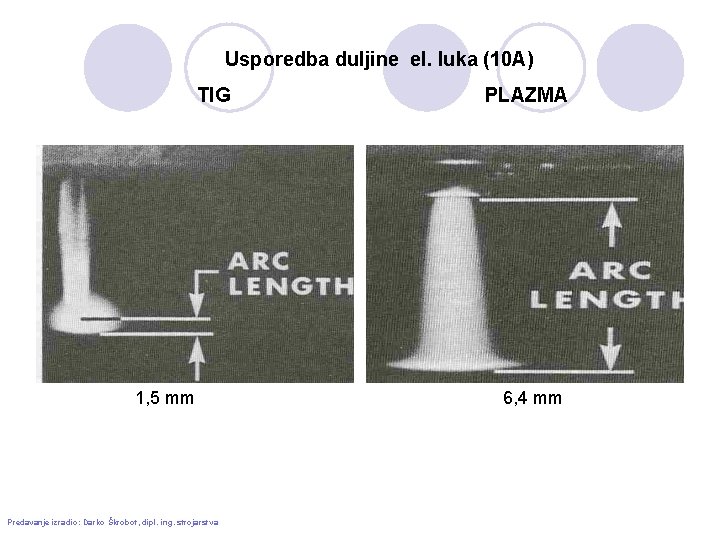

Usporedba duljine el. luka (10 A) TIG 1, 5 mm Predavanje izradio: Darko Škrobot, dipl. ing. strojarstva PLAZMA 6, 4 mm
Zaštitni plinovi l Razlikujemo plazmeni plin i zaštitni plin l Ar+H 2 l N 2+H 2 -zaštita korijena Predavanje izradio: Darko Škrobot, dipl. ing. strojarstva
Parametri zavarivanja • struja zavarivanja-već od 0. 05 A • brzina zavarivanja • udaljenost sapnice od radnog komada • protok plazmenog plina • protok zaštitnog plina Predavanje izradio: Darko Škrobot, dipl. ing. strojarstva
Primjena • male debljine • materijali osjetljivi na velike deformacije (Cr. Ni) • zavarivanje opreme za medicinu, procesnu industriju, precizni elementi za medicinu itd. • zavarivanje šavnih cijevi od Cr. Ni čelika • zavarivanje bakra Predavanje izradio: Darko Škrobot, dipl. ing. strojarstva

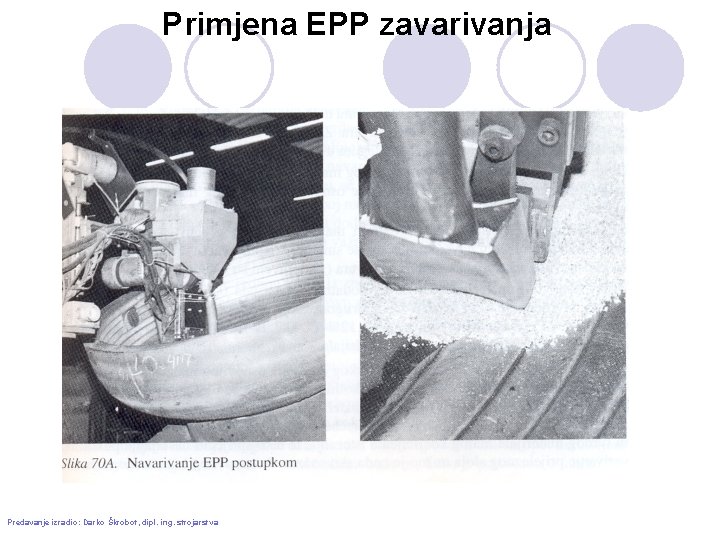

Primjena EPP zavarivanja Predavanje izradio: Darko Škrobot, dipl. ing. strojarstva
Primjena EPP zavarivanja Predavanje izradio: Darko Škrobot, dipl. ing. strojarstva
Podloške “backing” l Zbog velike količine nataljenog metala l Netaljive podloške-bakar, keramika l Podloška od praška l Podloška korijena l Zavar kao podloška l Taljiva metalna podloška Predavanje izradio: Darko Škrobot, dipl. ing. strojarstva
Priprema spoja Predavanje izradio: Darko Škrobot, dipl. ing. strojarstva
Priprema spoja Predavanje izradio: Darko Škrobot, dipl. ing. strojarstva
Priprema spoja Predavanje izradio: Darko Škrobot, dipl. ing. strojarstva
Greške kod EPP zavarivanja l Porozitet- nečistoće, vlaga, kontaminirani prašak, korodirana žica, nedovoljna količina praška, nečistoće u prašku l Uključci praška-loša priprema spoja, loši parametri l Nepravilna geometrija-loši parametri, velika količina taline, problem kod dovođenja praška, loše vođenje “traktora” Predavanje izradio: Darko Škrobot, dipl. ing. strojarstva
HVALA ZA PAŽNJI! Predavanje izradio: Darko Škrobot, dipl. ing. strojarstva
