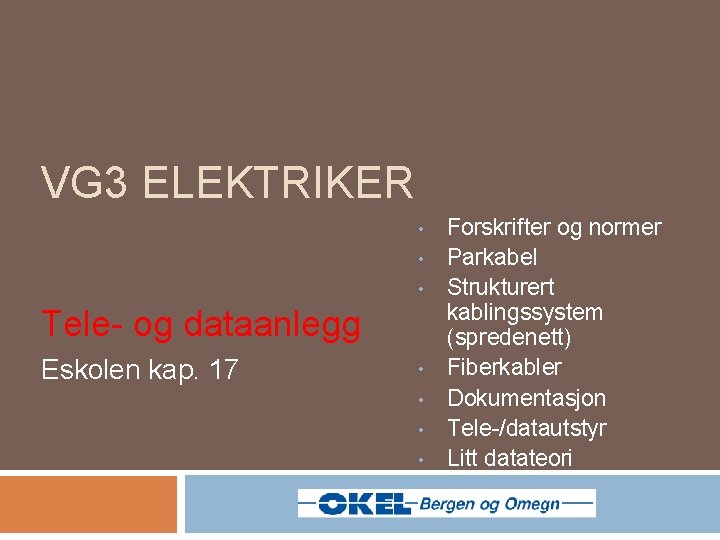

VG 3 ELEKTRIKER Tele og dataanlegg Eskolen kap

VG 3 ELEKTRIKER • • • Tele- og dataanlegg Eskolen kap. 17 • • Forskrifter og normer Parkabel Strukturert kablingssystem (spredenett) Fiberkabler Dokumentasjon Tele-/datautstyr Litt datateori

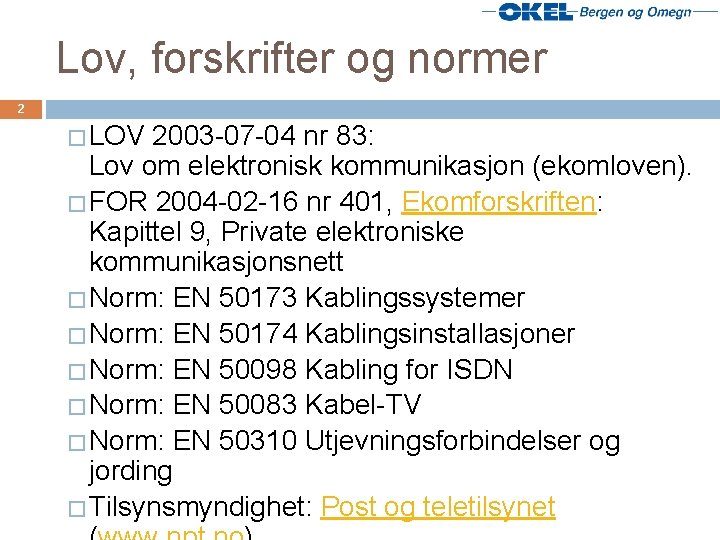

Lov, forskrifter og normer 2 � LOV 2003 -07 -04 nr 83: Lov om elektronisk kommunikasjon (ekomloven). � FOR 2004 -02 -16 nr 401, Ekomforskriften: Kapittel 9, Private elektroniske kommunikasjonsnett � Norm: EN 50173 Kablingssystemer � Norm: EN 50174 Kablingsinstallasjoner � Norm: EN 50098 Kabling for ISDN � Norm: EN 50083 Kabel-TV � Norm: EN 50310 Utjevningsforbindelser og jording � Tilsynsmyndighet: Post og teletilsynet

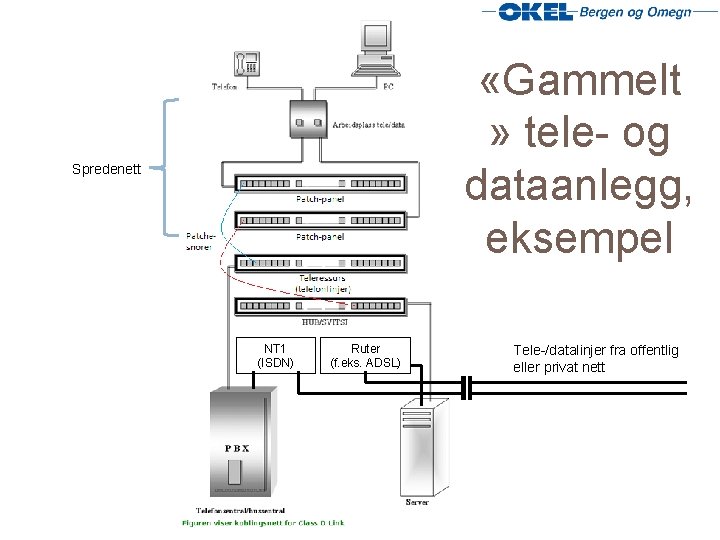

«Gammelt » tele- og dataanlegg, eksempel 3 Spredenett NT 1 (ISDN) Ruter (f. eks. ADSL) Tele-/datalinjer fra offentlig eller privat nett

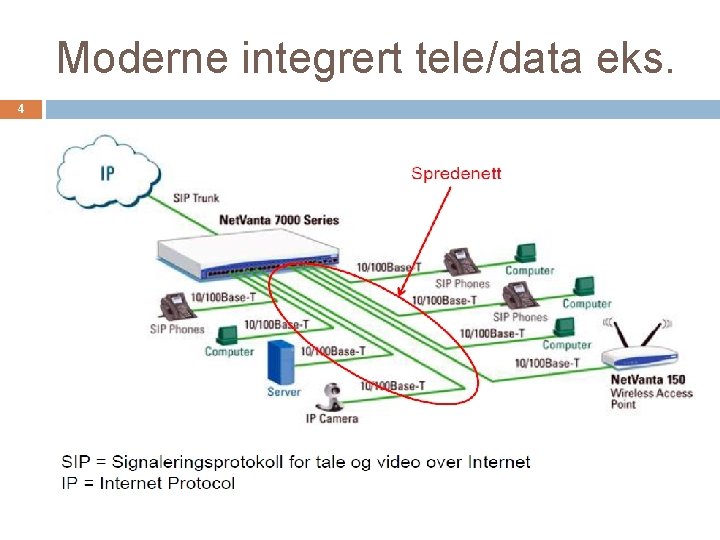

Moderne integrert tele/data eks. 4

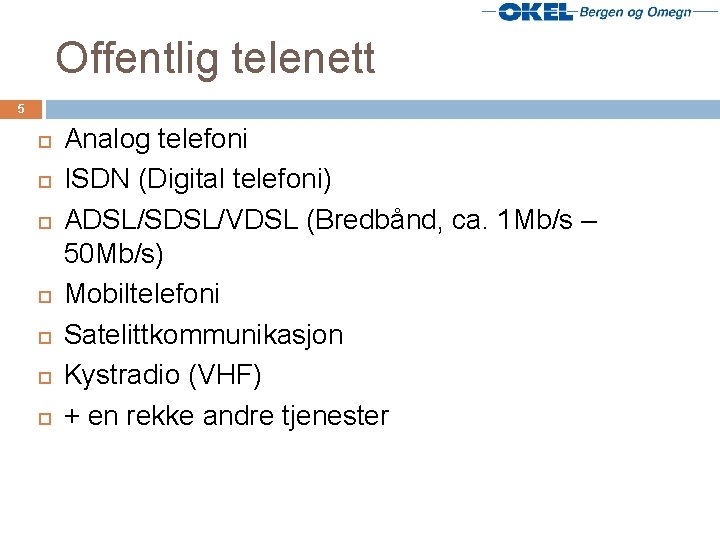

Offentlig telenett 5 Analog telefoni ISDN (Digital telefoni) ADSL/SDSL/VDSL (Bredbånd, ca. 1 Mb/s – 50 Mb/s) Mobiltelefoni Satelittkommunikasjon Kystradio (VHF) + en rekke andre tjenester

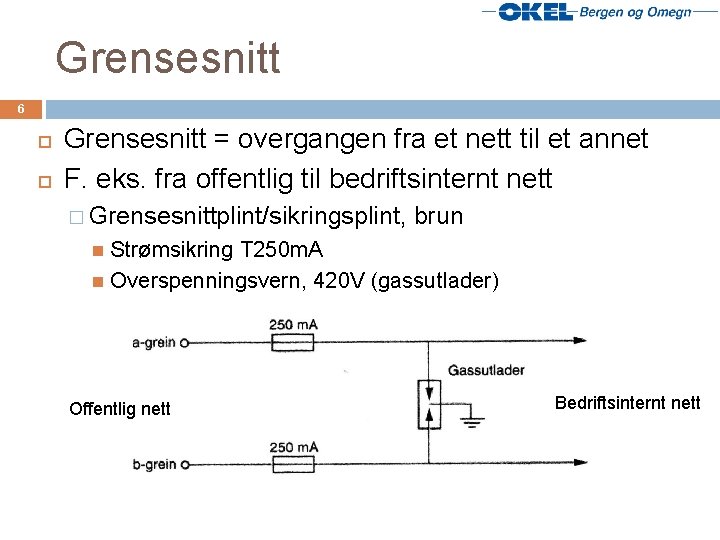

Grensesnitt 6 Grensesnitt = overgangen fra et nett til et annet F. eks. fra offentlig til bedriftsinternt nett � Grensesnittplint/sikringsplint, brun Strømsikring T 250 m. A Overspenningsvern, 420 V (gassutlader) Offentlig nett Bedriftsinternt nett

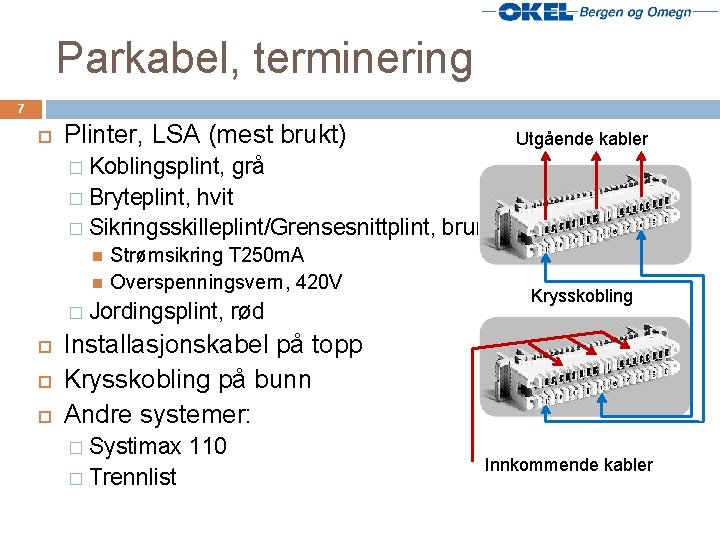

Parkabel, terminering 7 Plinter, LSA (mest brukt) Utgående kabler Koblingsplint, grå � Bryteplint, hvit � Sikringsskilleplint/Grensesnittplint, brun � � Strømsikring T 250 m. A Overspenningsvern, 420 V Jordingsplint, rød Krysskobling Installasjonskabel på topp Krysskobling på bunn Andre systemer: Systimax 110 � Trennlist � Innkommende kabler

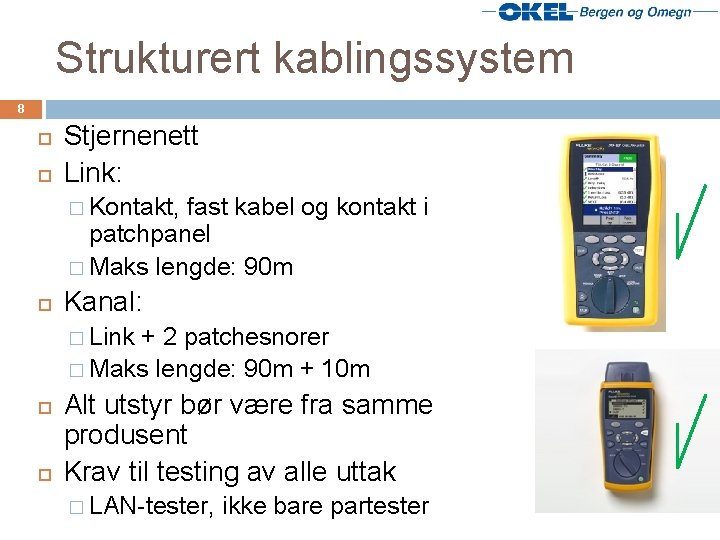

Strukturert kablingssystem 8 Stjernenett Link: � Kontakt, fast kabel og kontakt i patchpanel � Maks lengde: 90 m Kanal: � Link + 2 patchesnorer � Maks lengde: 90 m + 10 m Alt utstyr bør være fra samme produsent Krav til testing av alle uttak � LAN-tester, ikke bare partester

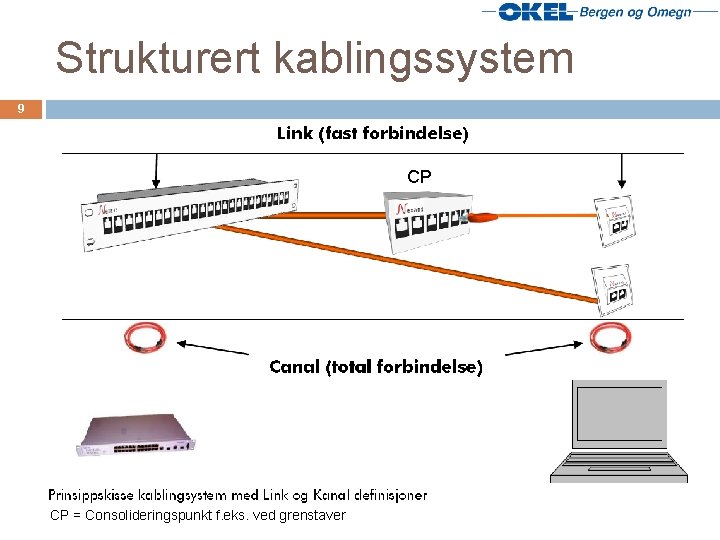

Strukturert kablingssystem 9 CP CP = Consolideringspunkt f. eks. ved grenstaver

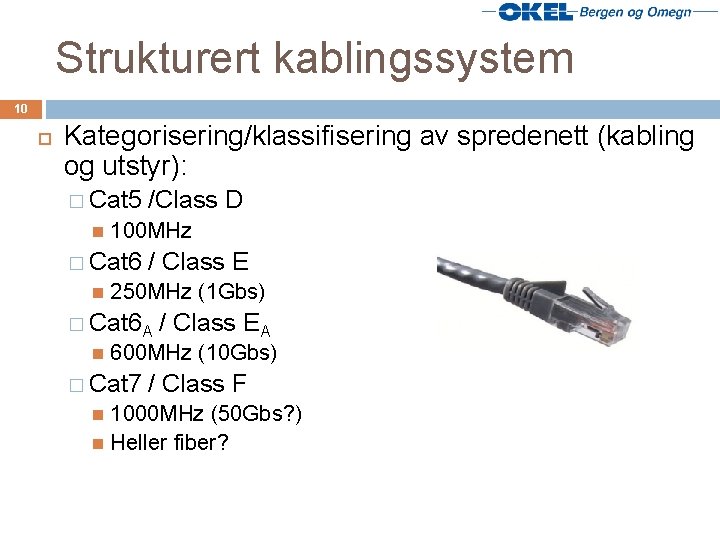

Strukturert kablingssystem 10 Kategorisering/klassifisering av spredenett (kabling og utstyr): � Cat 5 100 MHz � Cat 6 /Class D / Class E 250 MHz (1 Gbs) � Cat 6 A / Class EA 600 MHz (10 Gbs) � Cat 7 / Class F 1000 MHz (50 Gbs? ) Heller fiber?

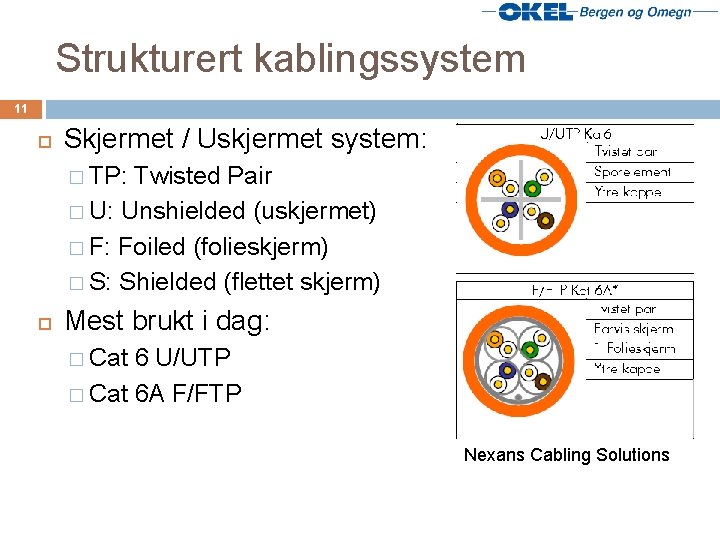

Strukturert kablingssystem 11 Skjermet / Uskjermet system: � TP: Twisted Pair � U: Unshielded (uskjermet) � F: Foiled (folieskjerm) � S: Shielded (flettet skjerm) Mest brukt i dag: � Cat 6 U/UTP � Cat 6 A F/FTP Nexans Cabling Solutions

12

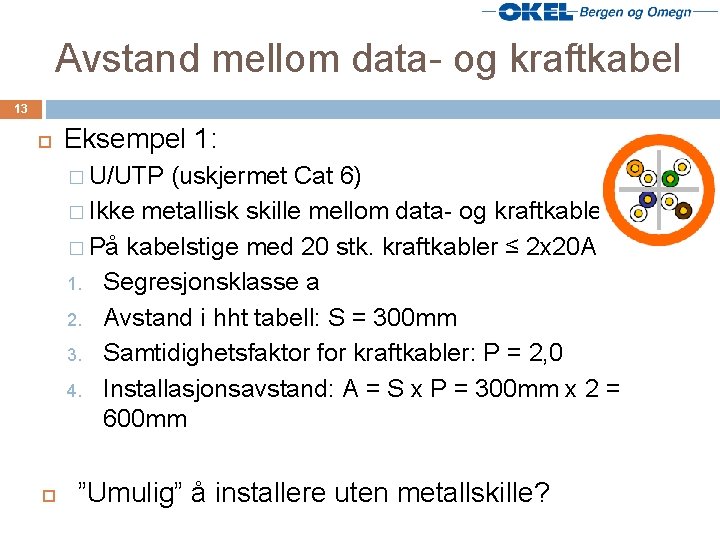

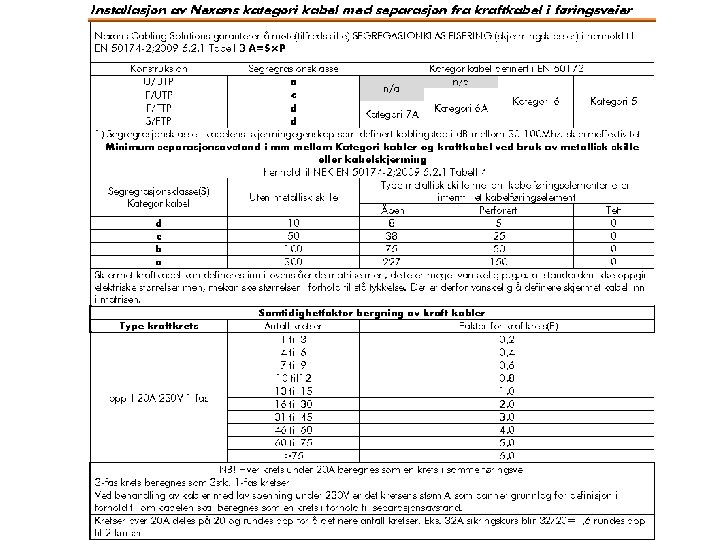

Avstand mellom data- og kraftkabel 13 Eksempel 1: � U/UTP (uskjermet Cat 6) � Ikke metallisk skille mellom data- og kraftkabler � På kabelstige med 20 stk. kraftkabler ≤ 2 x 20 A 1. Segresjonsklasse a 2. Avstand i hht tabell: S = 300 mm 3. Samtidighetsfaktor for kraftkabler: P = 2, 0 4. Installasjonsavstand: A = S x P = 300 mm x 2 = 600 mm ”Umulig” å installere uten metallskille?

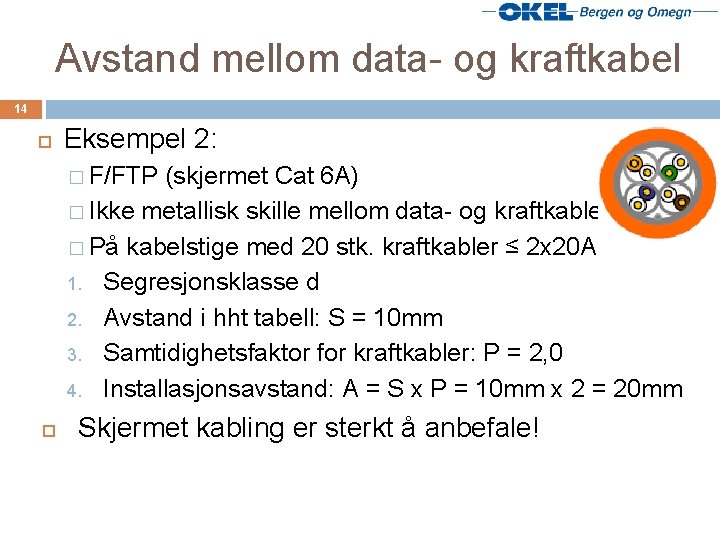

Avstand mellom data- og kraftkabel 14 Eksempel 2: � F/FTP (skjermet Cat 6 A) � Ikke metallisk skille mellom data- og kraftkabler � På kabelstige med 20 stk. kraftkabler ≤ 2 x 20 A 1. Segresjonsklasse d 2. Avstand i hht tabell: S = 10 mm 3. Samtidighetsfaktor for kraftkabler: P = 2, 0 4. Installasjonsavstand: A = S x P = 10 mm x 2 = 20 mm Skjermet kabling er sterkt å anbefale!

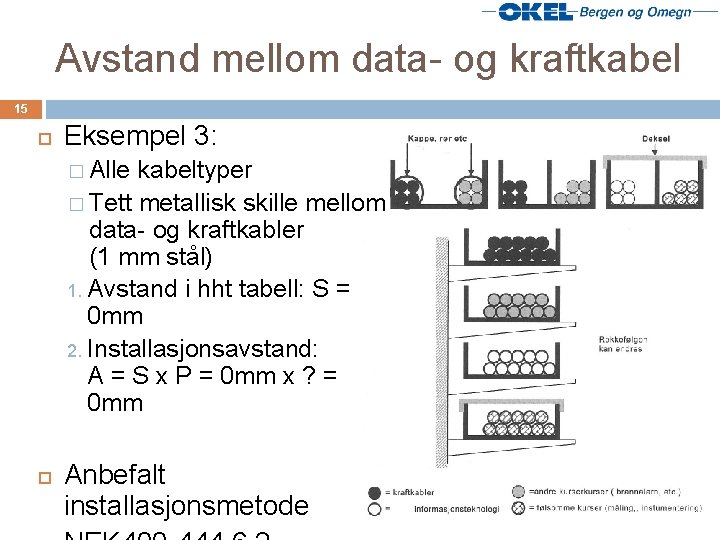

Avstand mellom data- og kraftkabel 15 Eksempel 3: � Alle kabeltyper � Tett metallisk skille mellom data- og kraftkabler (1 mm stål) 1. Avstand i hht tabell: S = 0 mm 2. Installasjonsavstand: A = S x P = 0 mm x ? = 0 mm Anbefalt installasjonsmetode

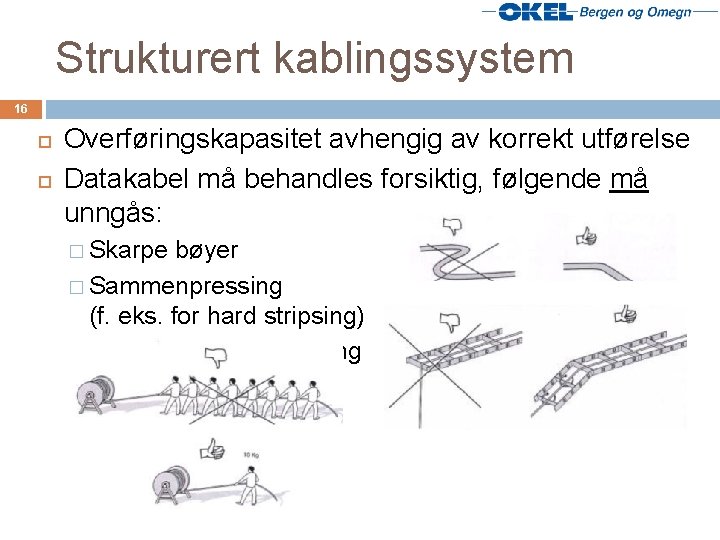

Strukturert kablingssystem 16 Overføringskapasitet avhengig av korrekt utførelse Datakabel må behandles forsiktig, følgende må unngås: � Skarpe bøyer � Sammenpressing (f. eks. for hard stripsing) � For strekkbelastning

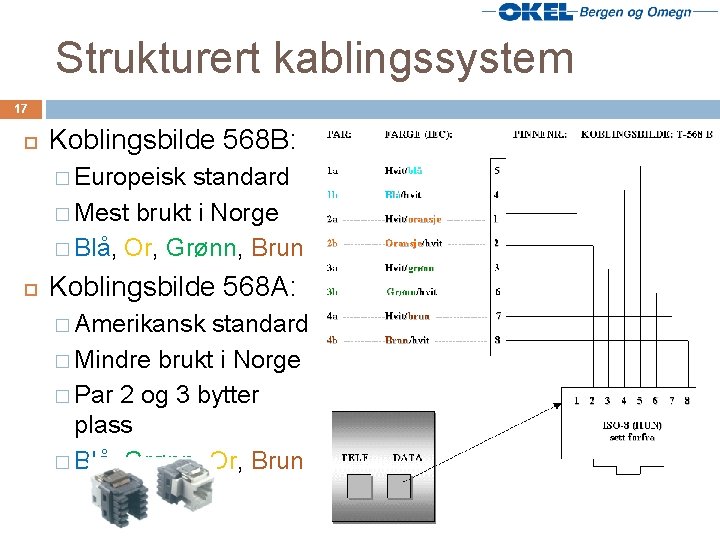

Strukturert kablingssystem 17 Koblingsbilde 568 B: � Europeisk standard � Mest brukt i Norge � Blå, Or, Grønn, Brun Koblingsbilde 568 A: � Amerikansk standard � Mindre brukt i Norge � Par 2 og 3 bytter plass � Blå, Grønn, Or, Brun

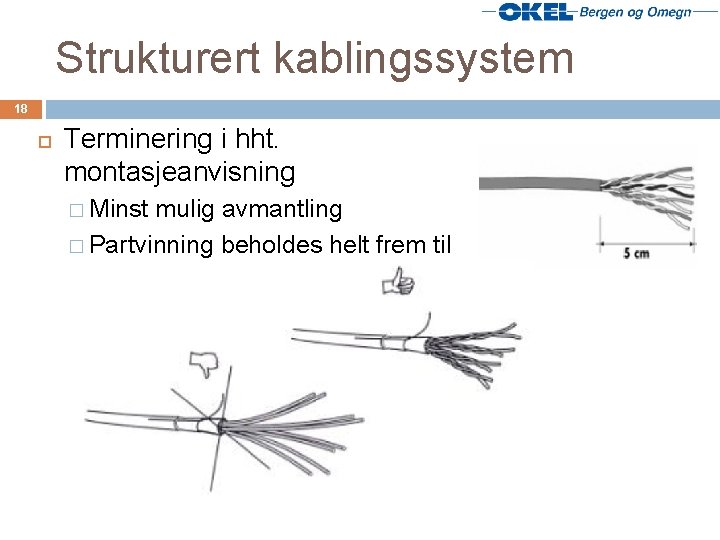

Strukturert kablingssystem 18 Terminering i hht. montasjeanvisning � Minst mulig avmantling � Partvinning beholdes helt frem til kobling (maks 13 mm splitt)

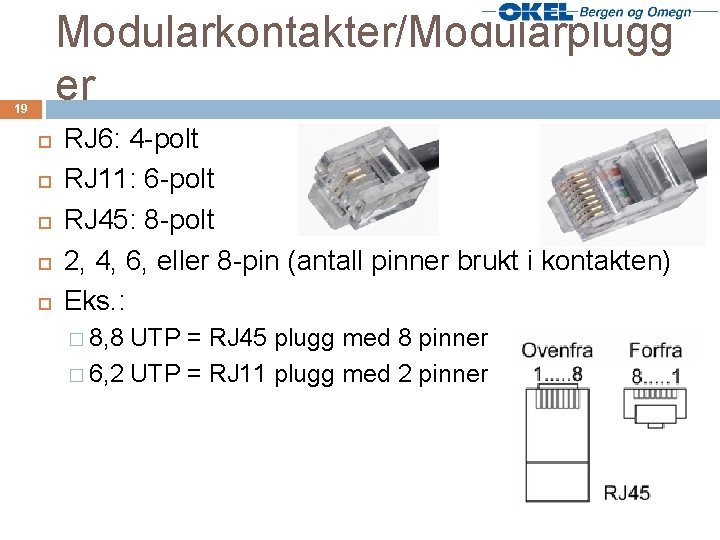

Modularkontakter/Modularplugg er 19 RJ 6: 4 -polt RJ 11: 6 -polt RJ 45: 8 -polt 2, 4, 6, eller 8 -pin (antall pinner brukt i kontakten) Eks. : � 8, 8 UTP = RJ 45 plugg med 8 pinner � 6, 2 UTP = RJ 11 plugg med 2 pinner

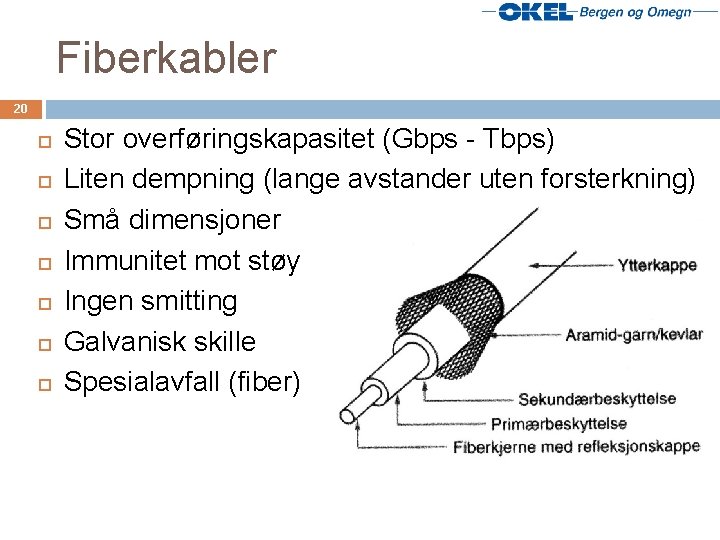

Fiberkabler 20 Stor overføringskapasitet (Gbps - Tbps) Liten dempning (lange avstander uten forsterkning) Små dimensjoner Immunitet mot støy Ingen smitting Galvanisk skille Spesialavfall (fiber)

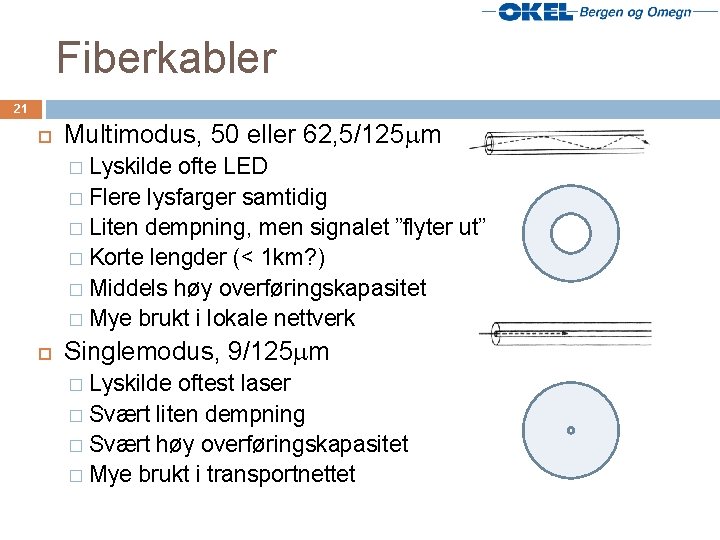

Fiberkabler 21 Multimodus, 50 eller 62, 5/125 m Lyskilde ofte LED � Flere lysfarger samtidig � Liten dempning, men signalet ”flyter ut” � Korte lengder (< 1 km? ) � Middels høy overføringskapasitet � Mye brukt i lokale nettverk � Singlemodus, 9/125 m Lyskilde oftest laser � Svært liten dempning � Svært høy overføringskapasitet � Mye brukt i transportnettet �

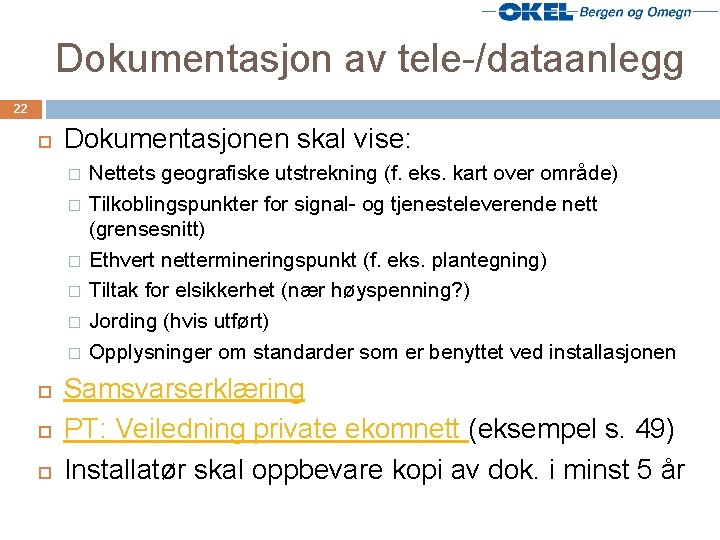

Dokumentasjon av tele-/dataanlegg 22 Dokumentasjonen skal vise: � � � Nettets geografiske utstrekning (f. eks. kart over område) Tilkoblingspunkter for signal- og tjenesteleverende nett (grensesnitt) Ethvert nettermineringspunkt (f. eks. plantegning) Tiltak for elsikkerhet (nær høyspenning? ) Jording (hvis utført) Opplysninger om standarder som er benyttet ved installasjonen Samsvarserklæring PT: Veiledning private ekomnett (eksempel s. 49) Installatør skal oppbevare kopi av dok. i minst 5 år

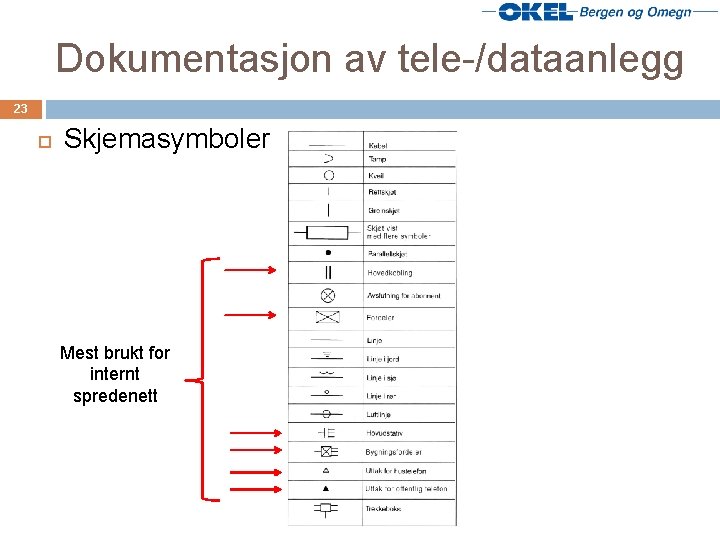

Dokumentasjon av tele-/dataanlegg 23 Skjemasymboler Mest brukt for internt spredenett

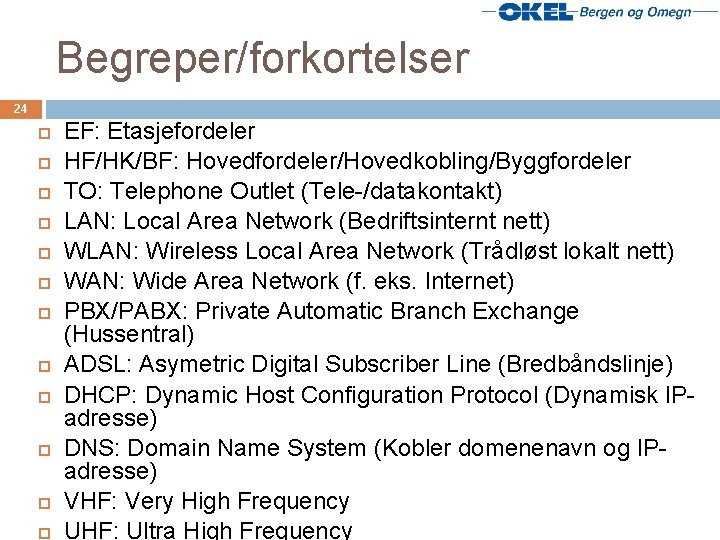

Begreper/forkortelser 24 EF: Etasjefordeler HF/HK/BF: Hovedfordeler/Hovedkobling/Byggfordeler TO: Telephone Outlet (Tele-/datakontakt) LAN: Local Area Network (Bedriftsinternt nett) WLAN: Wireless Local Area Network (Trådløst lokalt nett) WAN: Wide Area Network (f. eks. Internet) PBX/PABX: Private Automatic Branch Exchange (Hussentral) ADSL: Asymetric Digital Subscriber Line (Bredbåndslinje) DHCP: Dynamic Host Configuration Protocol (Dynamisk IPadresse) DNS: Domain Name System (Kobler domenenavn og IPadresse) VHF: Very High Frequency UHF: Ultra High Frequency

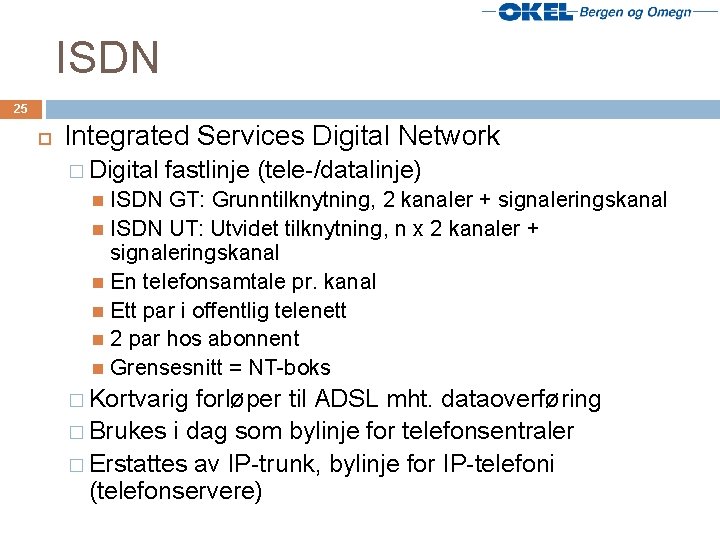

ISDN 25 Integrated Services Digital Network � Digital fastlinje (tele-/datalinje) ISDN GT: Grunntilknytning, 2 kanaler + signaleringskanal ISDN UT: Utvidet tilknytning, n x 2 kanaler + signaleringskanal En telefonsamtale pr. kanal Ett par i offentlig telenett 2 par hos abonnent Grensesnitt = NT-boks � Kortvarig forløper til ADSL mht. dataoverføring � Brukes i dag som bylinje for telefonsentraler � Erstattes av IP-trunk, bylinje for IP-telefoni (telefonservere)

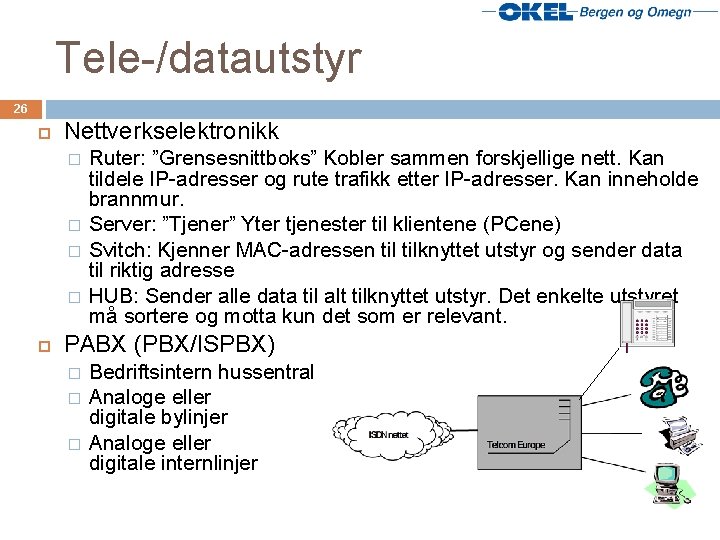

Tele-/datautstyr 26 Nettverkselektronikk � � Ruter: ”Grensesnittboks” Kobler sammen forskjellige nett. Kan tildele IP-adresser og rute trafikk etter IP-adresser. Kan inneholde brannmur. Server: ”Tjener” Yter tjenester til klientene (PCene) Svitch: Kjenner MAC-adressen tilknyttet utstyr og sender data til riktig adresse HUB: Sender alle data til alt tilknyttet utstyr. Det enkelte utstyret må sortere og motta kun det som er relevant. PABX (PBX/ISPBX) � � � Bedriftsintern hussentral Analoge eller digitale bylinjer Analoge eller digitale internlinjer

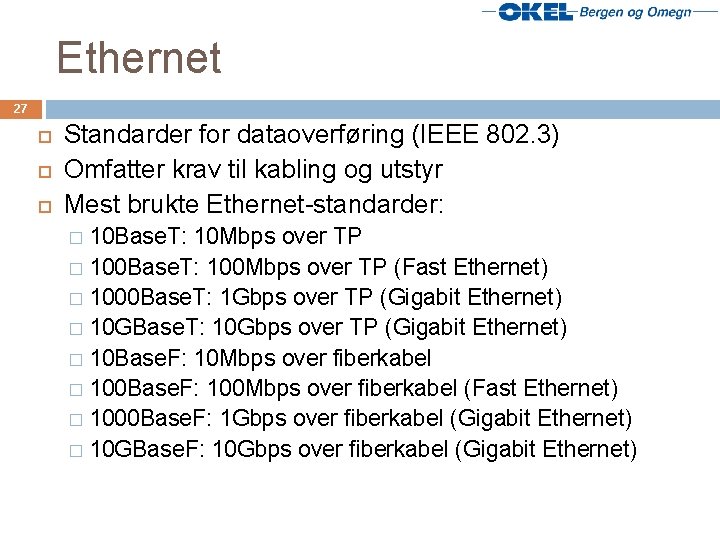

Ethernet 27 Standarder for dataoverføring (IEEE 802. 3) Omfatter krav til kabling og utstyr Mest brukte Ethernet-standarder: 10 Base. T: 10 Mbps over TP � 100 Base. T: 100 Mbps over TP (Fast Ethernet) � 1000 Base. T: 1 Gbps over TP (Gigabit Ethernet) � 10 GBase. T: 10 Gbps over TP (Gigabit Ethernet) � 10 Base. F: 10 Mbps over fiberkabel � 100 Base. F: 100 Mbps over fiberkabel (Fast Ethernet) � 1000 Base. F: 1 Gbps over fiberkabel (Gigabit Ethernet) � 10 GBase. F: 10 Gbps over fiberkabel (Gigabit Ethernet) �

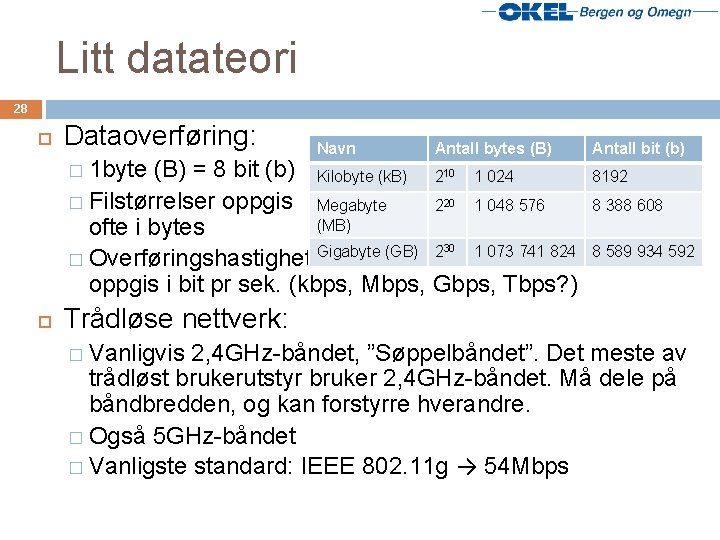

Litt datateori 28 Dataoverføring: � 1 byte Navn Antall bytes (B) = 8 bit (b) Kilobyte (k. B) 210 1 024 � Filstørrelser oppgis Megabyte 220 1 048 576 (MB) ofte i bytes Gigabyte (GB) 230 1 073 741 824 � Overføringshastighet oppgis i bit pr sek. (kbps, Mbps, Gbps, Tbps? ) Antall bit (b) 8192 8 388 608 8 589 934 592 Trådløse nettverk: � Vanligvis 2, 4 GHz-båndet, ”Søppelbåndet”. Det meste av trådløst brukerutstyr bruker 2, 4 GHz-båndet. Må dele på båndbredden, og kan forstyrre hverandre. � Også 5 GHz-båndet � Vanligste standard: IEEE 802. 11 g → 54 Mbps
