Transformacija vodnog vala 1 Krivulja volumena akumulacije 2
- Slides: 10
Transformacija vodnog vala •
1) Krivulja volumena akumulacije •
2) Proračun oblika mjerodavnih velikih voda •
3) Proračun transformacije vodnog vala I) Određivanje visine brane za prihvaćanje 20 -godišnjeg poplavnog vala V 20=2, 4727 x 106 m 3 • H=6 m V=1, 778 x 106 m 3 • H=7 m V=2, 608 x 106 m 3 Visina brane koja u potpunosti zadržava 20 godišnji vodni val H 20=6, 84 m

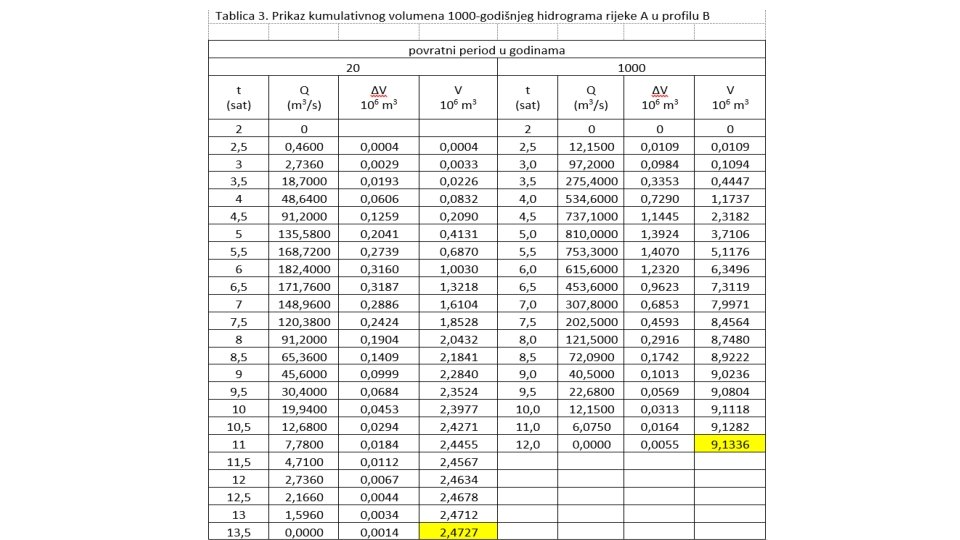

3) Proračun transformacije vodnog vala II) Definiranje početnih uvjeta za transformaciju 1000 godišnjeg vodnog vala Početak transformacije – volumen hidrograma u funkciji vremena • 4, 5 h V=2, 3182 x 106 m 3 • 5 h V=3, 7106 x 106 m 3 Trasformacija započinje u t 1000= 4, 56 h, odnosno 4 h i 34 min Vrijednost ordinate hidrograma, tj. protoka, u trenutku početka transformacije • 4, 5 h Q= 737, 10 m 3/s • 5 h Q= 810, 0 m 3/s Vrijednost protoka u trenutku početka transformacije iznosi Q=741, 12 m 3/s
3) Proračun transformacije vodnog vala III) Definiranje krivulje propusne moći preljeva i pomoćne zavisnosti • korak diskretizacije Δt=0, 5 h • S – volumen akumulacijskog prostora iznad kote krune preljeva S(H)=V(H)-V 20 • radi lakšeg proračuna uvedeni su redni brojevi i, s tim šte je za i=0 usvojeno t=4, 5 h (umjesto 4. 56 h), radi sigurnosti
3) Proračun transformacije vodnog vala
3) Proračun transformacije vodnog vala
4) Dimenzioniranje preljeva Qprelj=198, 02 m 3/s h= 3, 69 m Usvaja se visina preljeva u iznosu od h=3, 7 m. U tom slučaju propusna moć preljeva iznosi 198, 6 m 3/s.
