TOLOK TEKANAN Digunakan secara meluas dalam kerjakerja seharian
- Slides: 23
TOLOK TEKANAN -Digunakan secara meluas dalam kerja-kerja seharian. - Ia boleh menyukat bacaan udara dan gas. - Contoh paling mudah ialah apabila kita mengisi angin / udara ke dalam tayar kenderaan. - yuseri bujang, 2011
TOLOK PANCARONGGA �Ia juga dikenali sebagai ‘manifold gauge’. www. sejukpeti. blogspot. com
TOLOK PANCARONGGA Ada kaca penglihatan Tanpa kaca penglihatan
TOLOK PANCARONGGA �Tolok pancarongga atau dalam bahasa Englishnya disebut “manifold gauge”. �Lazimnya ia digunakan dalam kerja yang melibatkan penyejukan dan penyamanan udara. (peti sejuk dan penyaman udara). �Ianya terdiri daripada tolok tekanan rendah (biru) dan tolok tekanan tinggi (merah).

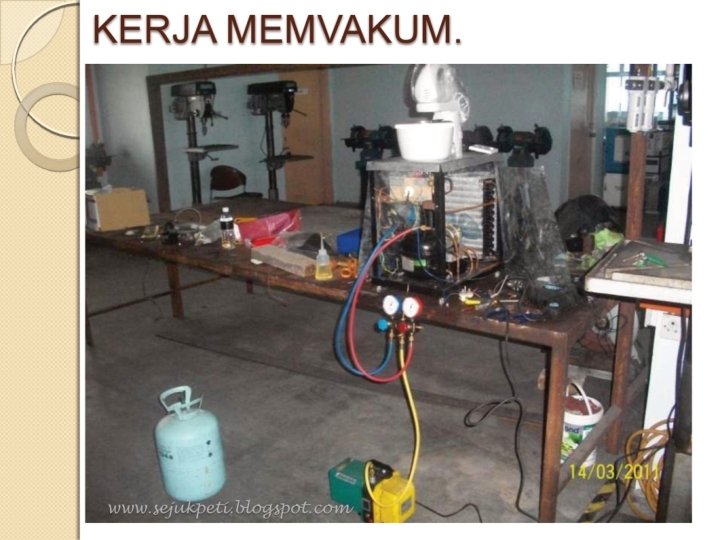

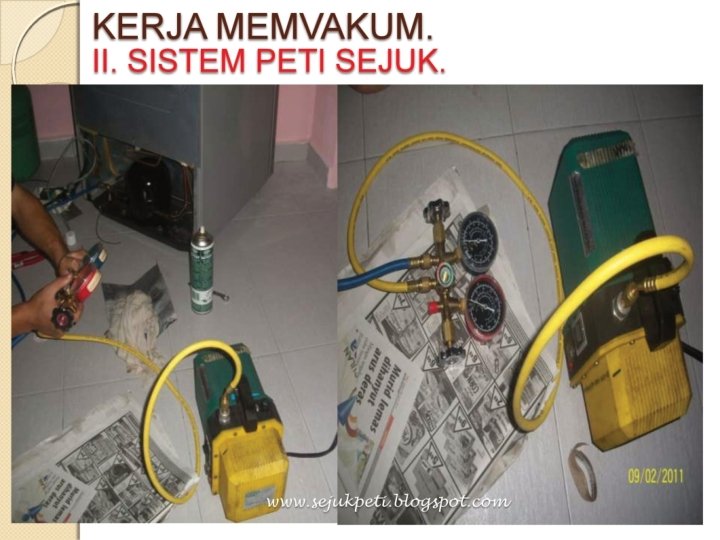

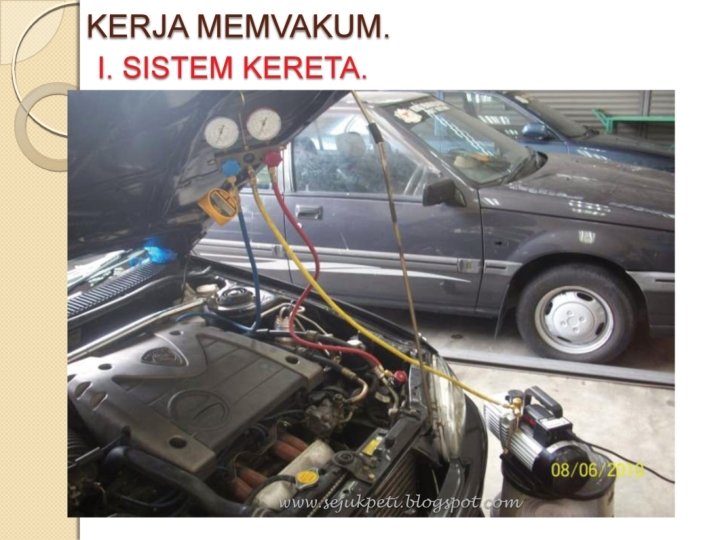

KEGUNAAN TOLOK PANCARONGGA: A) kerja–kerja memvakum sistem penyejukan; B) kerja-kerja mengecas bahan pendingin; C) Kerja-kerja menguji kebocoran; D) Kerja-kerja pump down; E) Kerja-kerja mengisi minyak pemampat.
• • Low Side Gauge (Blue) B lue Hand Valve High Side Gauge (Red) I '· Red Hand Valve Low Side Connected to low s ide service port High Side Auxi. Iiary port connection - - - - _ C--: o---, n --_n_e_ cted to high side service port
Skala tolok tekanan rendah. 49 psig 25º (R 22) www. sejukpeti. blogspot. com Copyright 2006 Thomson Delmar Learning 7
MEMBACA TEKANAN RENDAH PADA TOLOK PANCARONGGA. Unit tekanan yang digunakan ialah psig @ pound square per inch gauge. - Unit suhu yang digunakan ialah darjah celcius @ ºC. - Daripada gambarajah di atas, nilai tekanannya ialah 49 psig dan suhunya ialah 25ºC bagi bahan pendingin (refrigerant) jenis R 22. -
Membaca tekanan pada sistem penyaman udara jenis pisah. www. sejukpeti. blogspot. com

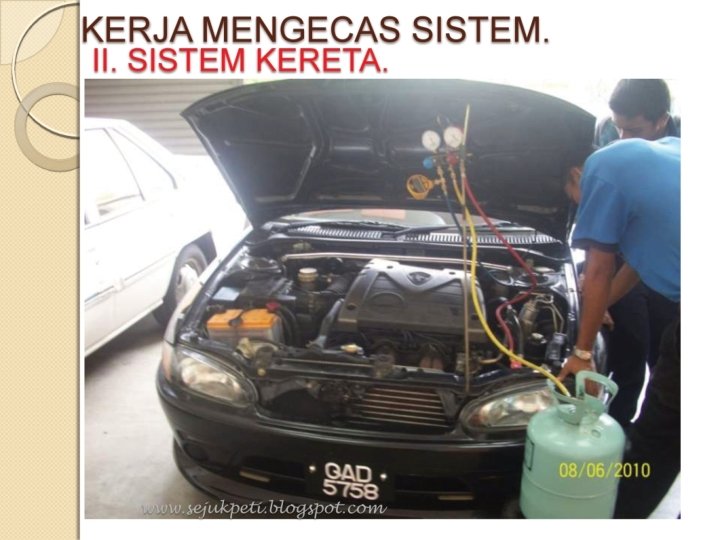

KERJA MENGECAS BAHAN PENDINGIN. Semasa mengecas sistem, kita hanya perlu membuka sedikit injap tangan pada ‘low side’ supaya bahan pendingin akan mengalir daripada hos kuning ke hos biru yang akan disedut masuk ke dalam pemampat.
KERJA MENGECAS SISTEM. I. SISTEM PETI SEJUK. www. sejukpeti. blogspot. com
KERJA MENGUJI KEBOCORAN MENGGUNAKAN TOLOK PANCARONGGA
MENGUJI KEBOCORAN. • nilai vakum - - - 30 in. Hg (inci raksa)
MENGUJ I I KEBOCORAN nilai vakum - - 30 in. Hg (inci raksa) www. sejukpeti. blogspot. com - SELEPAS KERJA MEMVAKUM SISTEM, BIARKAN MANIFOLD DALAM MASA 15 MINIT. - JIKA JARUM PENUNJUK TIDAK NAIK KE ATAS, BERMAKNA SISTEM BERADA DALAM KEADAAN BAIK (TIDAK BOCOR).
400 (R 22) 68° (R 134 a)
m w w. Hj •
Digital single manifold gauge. Bahan pendingin R 410 a Tekana n 170 psi Suhu 60°F www. sejukpeti. blogspot. com yuseri bujang, 2011
Digital manifold gauge www. sejukpeti. blogspot. com
Sekian, terima kasih. . ^_^ - yuseri bujang -
