ALATALAT TANGAN TAKRIFAN MENYUSUN TANDA tanda di atas

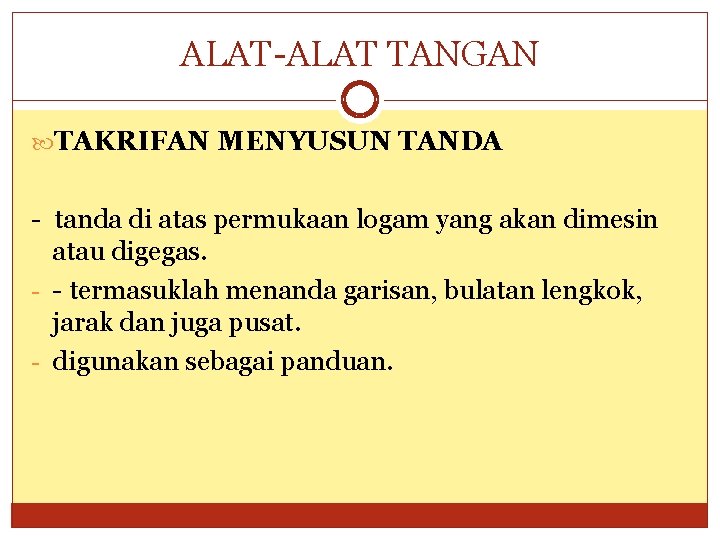

ALAT-ALAT TANGAN TAKRIFAN MENYUSUN TANDA - tanda di atas permukaan logam yang akan dimesin atau digegas. - - termasuklah menanda garisan, bulatan lengkok, jarak dan juga pusat. - digunakan sebagai panduan.

Peralatan PENGGARIT

Penebuk Pusat Jenis - Penebuk pusat biasa - penebuk pusat automatik

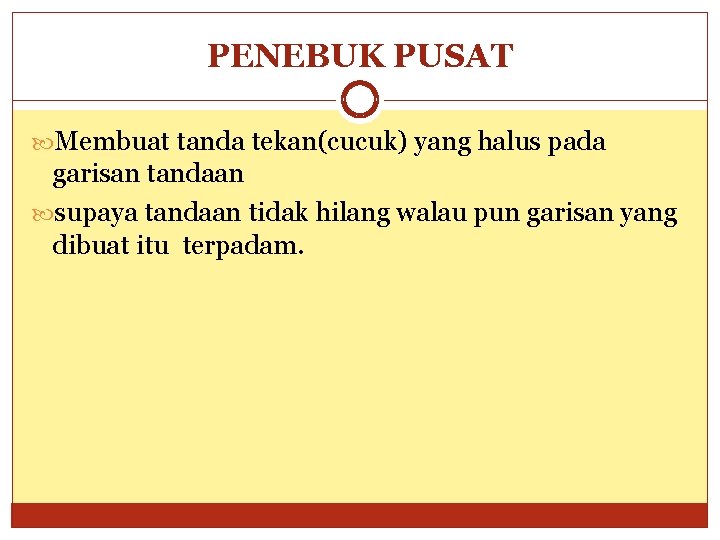

PENEBUK PUSAT Membuat tanda tekan(cucuk) yang halus pada garisan tandaan supaya tandaan tidak hilang walau pun garisan yang dibuat itu terpadam.

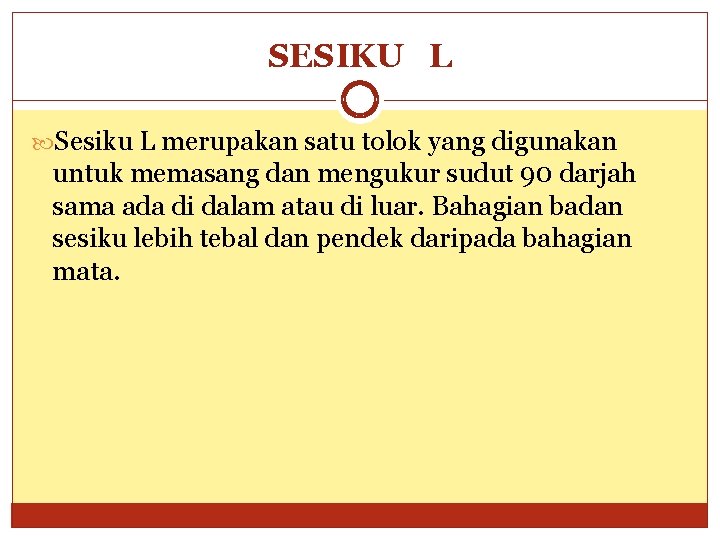

SESIKU L Sesiku L merupakan satu tolok yang digunakan untuk memasang dan mengukur sudut 90 darjah sama ada di dalam atau di luar. Bahagian badan sesiku lebih tebal dan pendek daripada bahagian mata.

Penggunaan sesiku L Menguji ketepatan sudut tepat iaitu 90 darjah pada sebelah luar atau dalam Membuat garisan tegak dan selari pada tepi benda kerja yang rata Set benda kerja supaya tegak untuk kerja melulas ataupun untuk mengulir benang sekeru.

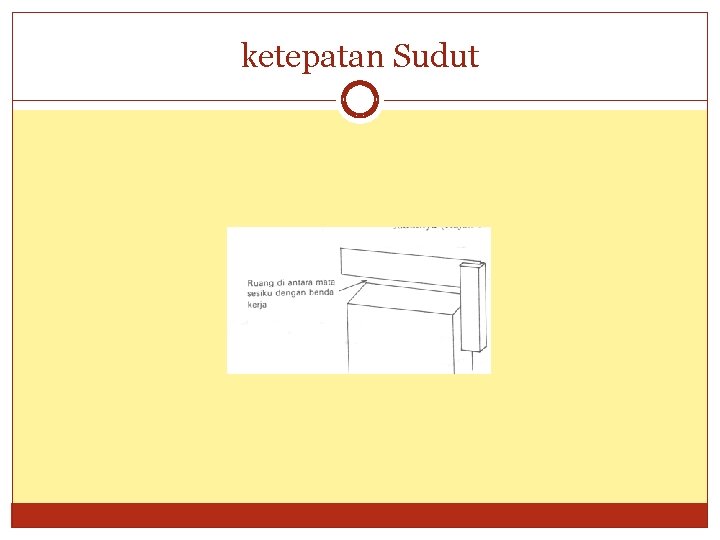

ketepatan Sudut

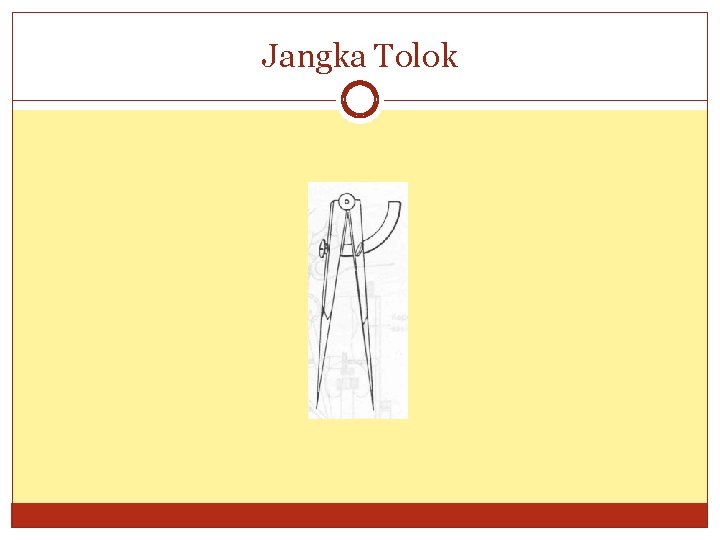

Jangka Tolok

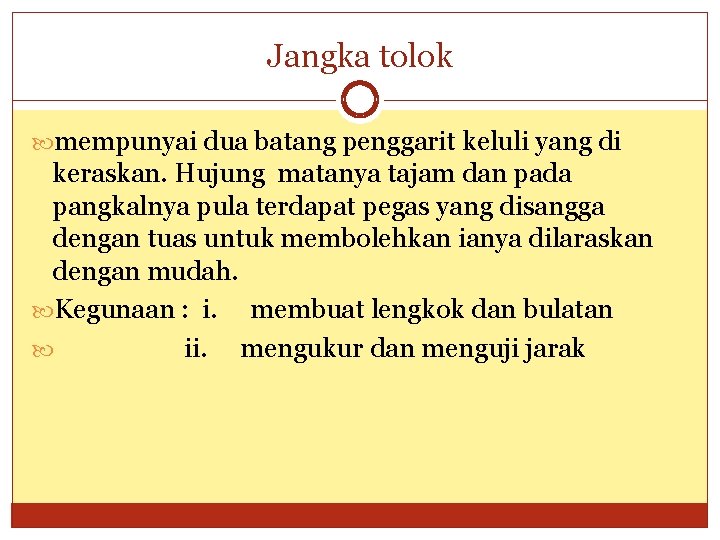

Jangka tolok mempunyai dua batang penggarit keluli yang di keraskan. Hujung matanya tajam dan pada pangkalnya pula terdapat pegas yang disangga dengan tuas untuk membolehkan ianya dilaraskan dengan mudah. Kegunaan : i. membuat lengkok dan bulatan ii. mengukur dan menguji jarak

SESIKU BERGABUNG

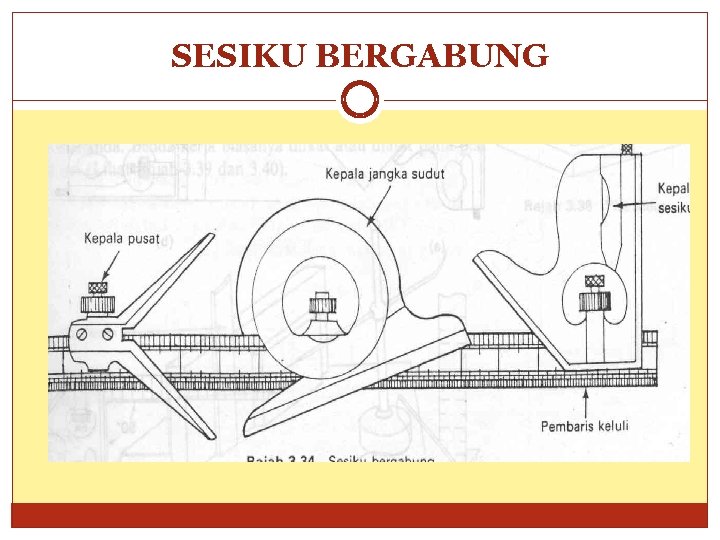

Sesiku bergabung merupakan kombinasi empat alat yang dipasangkan pada pembaris i. Pembaris keluli ii. Kepala sesiku iii. Kepala jangka sudut iv. Kepala Pusat

PLAT SUDUT Plat sudut berbentuk L diperbuat daripada besi tuangan atau keluli yang dikeraskan. Saiznya 75 mm -300 mm panjang. Kegunaannya Menyokong benda kerja supaya kedudukannya kukuh semasa menanda.

Tolok Permukaan

TOLOK PERENGGANG Kegunaan Tolok Perenggang mengambil ukuran yang kecil pada lurah menentukan gegas dalam pemasangan komponen mesin Untuk menentukan ruang kecil diantara mata peraut dengan bendakerja

TOLOK PERENGGANG

JANGKA SUDUT VERNIAR Kegunaannya: - Untuk mengukur sudut dengan tepat. Ketepatan boleh di baca sehingga kepada 5 darjah atau ½” - Untuk kerja-kerja menanda atau menguji sesuatu sudut

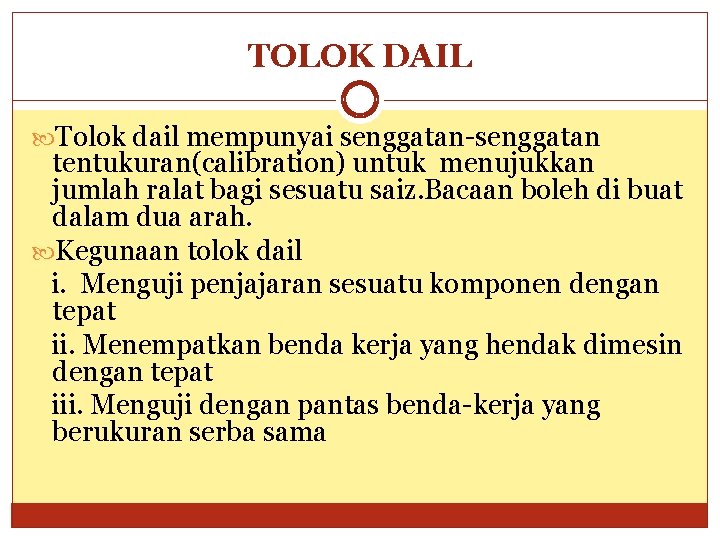

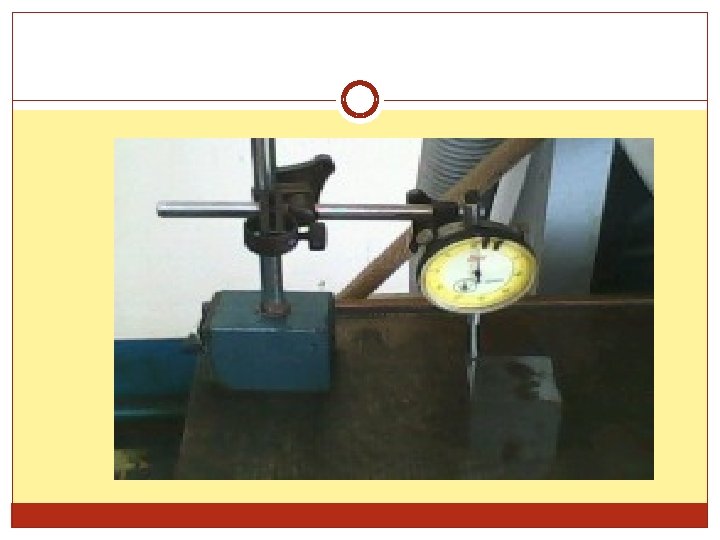

TOLOK DAIL Tolok dail mempunyai senggatan-senggatan tentukuran(calibration) untuk menujukkan jumlah ralat bagi sesuatu saiz. Bacaan boleh di buat dalam dua arah. Kegunaan tolok dail i. Menguji penjajaran sesuatu komponen dengan tepat ii. Menempatkan benda kerja yang hendak dimesin dengan tepat iii. Menguji dengan pantas benda-kerja yang berukuran serba sama

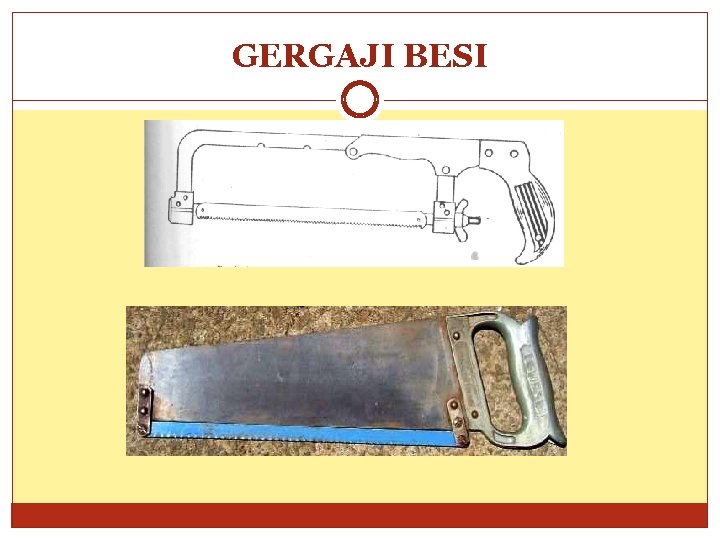

GERGAJI BESI

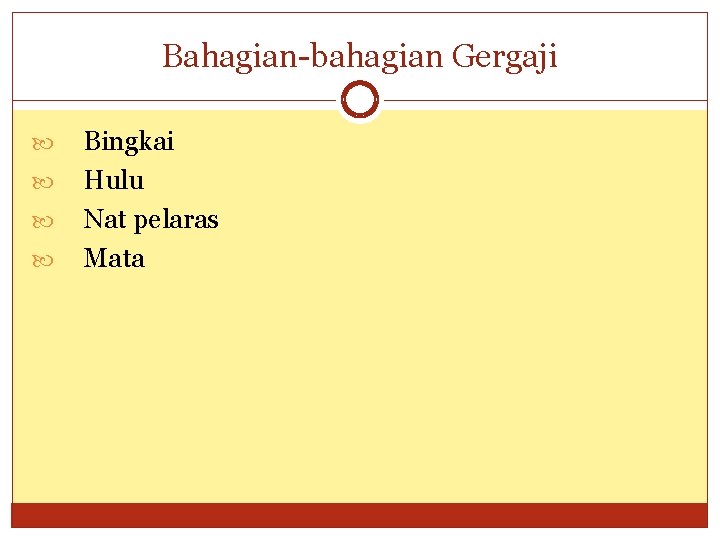

Bahagian-bahagian Gergaji Bingkai Hulu Nat pelaras Mata

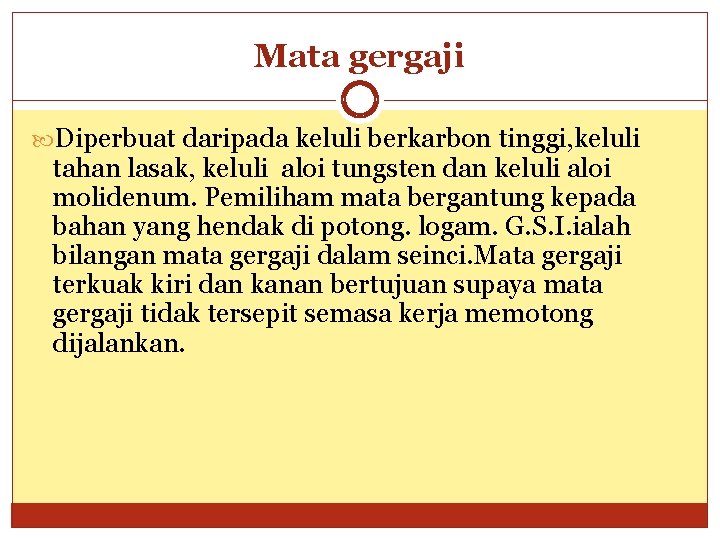

Mata gergaji Diperbuat daripada keluli berkarbon tinggi, keluli tahan lasak, keluli aloi tungsten dan keluli aloi molidenum. Pemiliham mata bergantung kepada bahan yang hendak di potong. logam. G. S. I. ialah bilangan mata gergaji dalam seinci. Mata gergaji terkuak kiri dan kanan bertujuan supaya mata gergaji tidak tersepit semasa kerja memotong dijalankan.

(c) Kuak berselang

KIKIR Kikir ialah sejenis alat tangan diperbuat dari keluli bermutu tinggi ianya digunakan untuk memotong, menipiskan atau melicinkan permukaan logam

Pengkelasan Kikir berbeza dari segi panjang. Bentuk, jenis potongan gigi dan kasar atau halus matanya Panjang kikir - diukur dari hujung hingga ke bahunya Bentuk kikir - berbentuk segiempat sama, segitiga tirus, separuh bulat dan bulat

Kikir

Jenis potongan gigi

Jenis-kikir (File) Kikir pipih tirus Kikir bentuk pisau Kikir pipih kasar Kikir belah rotan Kikir bulat Kikir segiempat sama Kikir segitiga Kikir pipih nipis

Kikir segitiga Kikir ini digunakan untuk mengikir segitiga yang tajam. Digunakan untuk membersihkan pepenjuru yang bersudut. Giginya bersilang dan terdapat dalam gred kasar hingg sangat halus

Gaya mengikir Mengikir memerlukan kemahiran yang tinggi. Seseorang jurugegas bukan sahaja boleh mengikir dengan tepat tetapi boleh membuat pemasangan benda kerja dengan menggunakan alat tangan

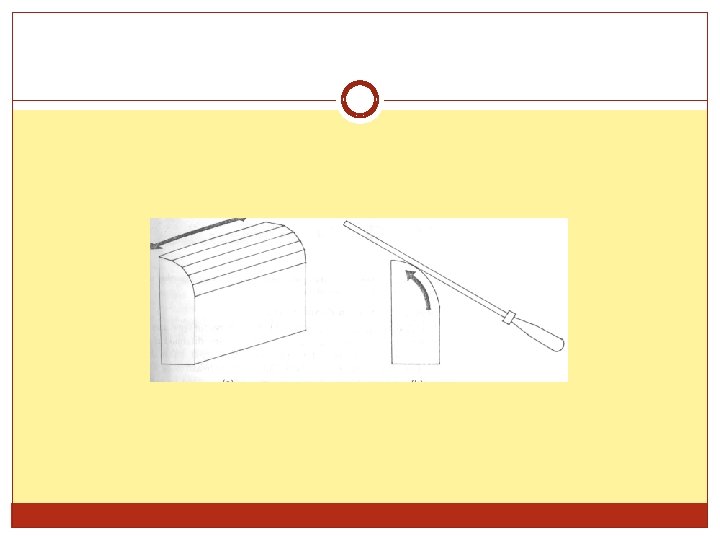

Gaya mengikir

Keselamatan /penjagaan kikir Pastikan hulu kikir dipasang dengan hulu yang sesuai Kikir mestilah sentiasa dalam keadaan bersih. Kerak-kerak besi yang melekat dicelah mata kikir boleh merosakan mata kikir dan bendakerja jika dibiarkan tanpa dibersihkan Dibersihkan diletakkan dirak yang khas setiap satu di simpan berasingan iv. Jangan gunakan kikir selain mengikir

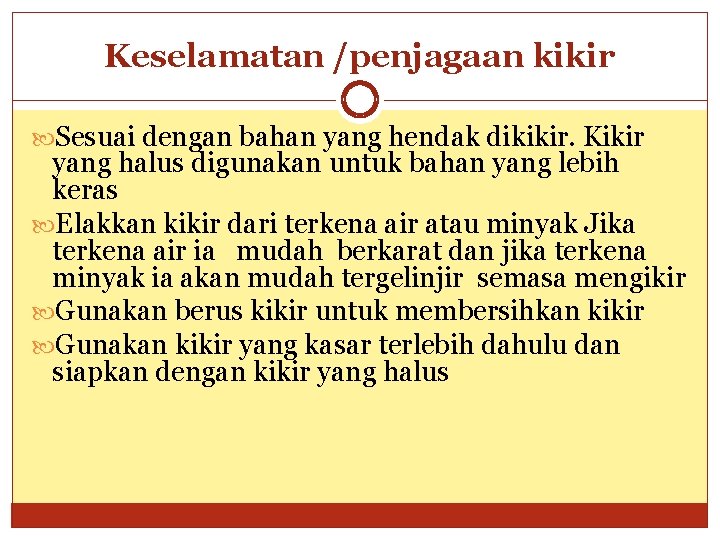

Keselamatan /penjagaan kikir Sesuai dengan bahan yang hendak dikikir. Kikir yang halus digunakan untuk bahan yang lebih keras Elakkan kikir dari terkena air atau minyak Jika terkena air ia mudah berkarat dan jika terkena minyak ia akan mudah tergelinjir semasa mengikir Gunakan berus kikir untuk membersihkan kikir Gunakan kikir yang kasar terlebih dahulu dan siapkan dengan kikir yang halus

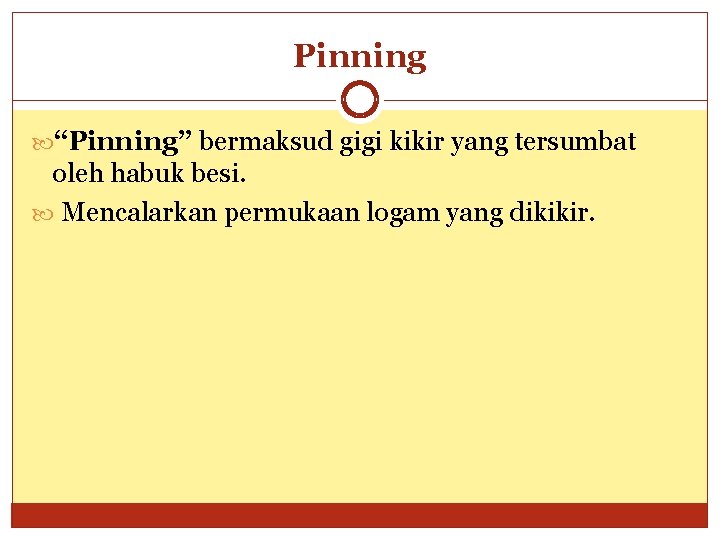

Pinning “Pinning” bermaksud gigi kikir yang tersumbat oleh habuk besi. Mencalarkan permukaan logam yang dikikir.
