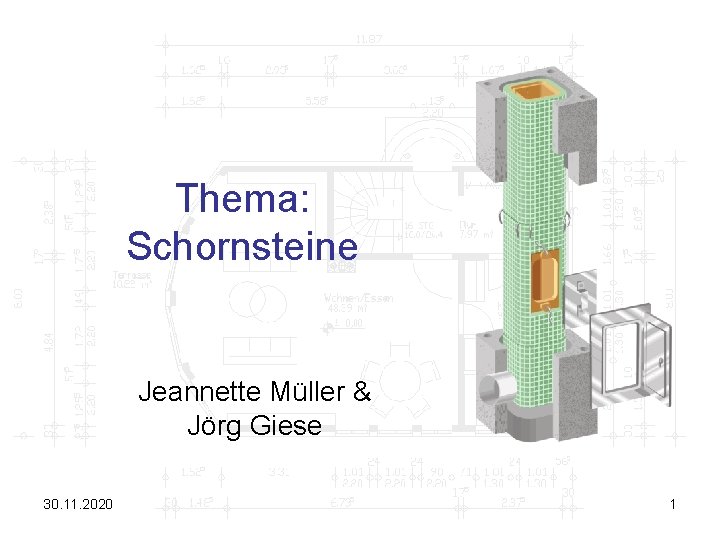

Thema: Schornsteine Jeannette Müller & Jörg Giese 30. 11. 2020 1

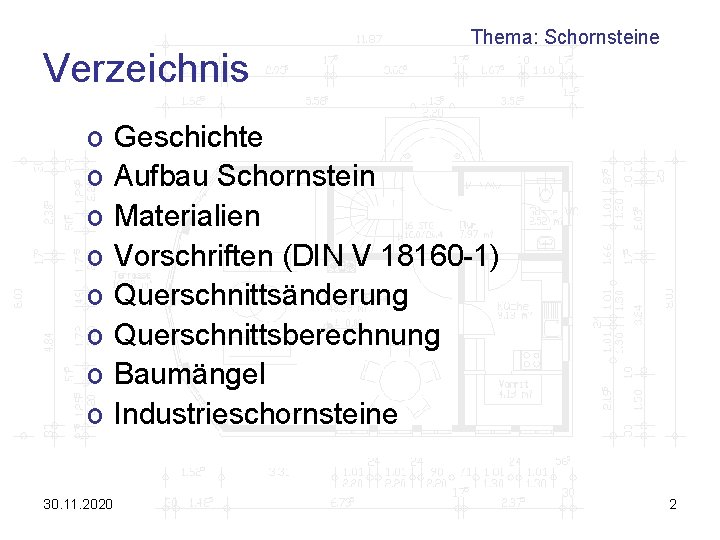

Verzeichnis o o o o 30. 11. 2020 Thema: Schornsteine Geschichte Aufbau Schornstein Materialien Vorschriften (DIN V 18160 -1) Querschnittsänderung Querschnittsberechnung Baumängel Industrieschornsteine 2

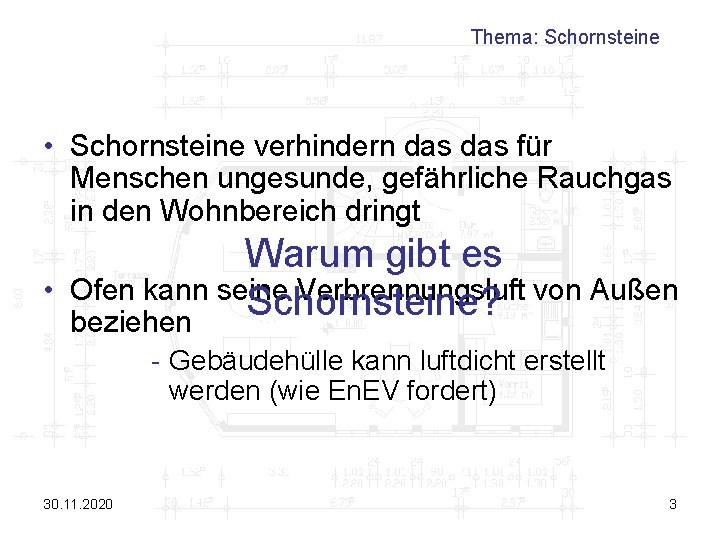

Thema: Schornsteine • Schornsteine verhindern das für Menschen ungesunde, gefährliche Rauchgas in den Wohnbereich dringt • Warum gibt es Ofen kann seine Verbrennungsluft von Außen Schornsteine? beziehen - Gebäudehülle kann luftdicht erstellt werden (wie En. EV fordert) 30. 11. 2020 3

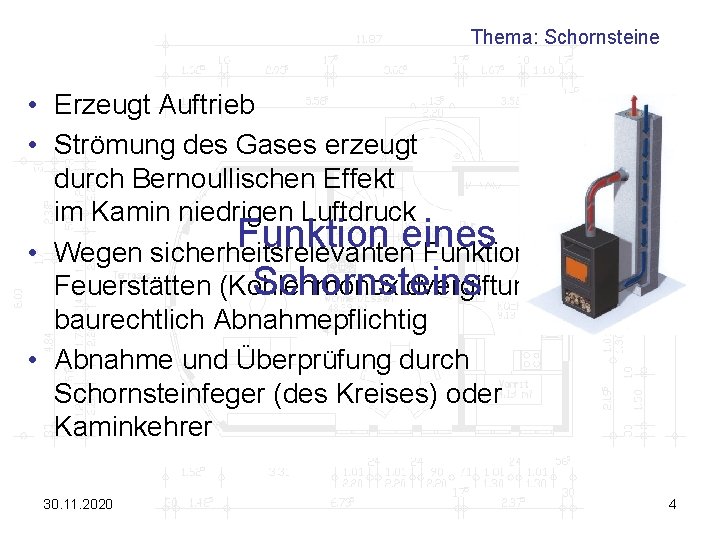

Thema: Schornsteine • Erzeugt Auftrieb • Strömung des Gases erzeugt durch Bernoullischen Effekt im Kamin niedrigen Luftdruck Funktion eines • Wegen sicherheitsrelevanten Funktion in Schornsteins Feuerstätten (Kohlenmonoxidvergiftung) –> baurechtlich Abnahmepflichtig • Abnahme und Überprüfung durch Schornsteinfeger (des Kreises) oder Kaminkehrer 30. 11. 2020 4

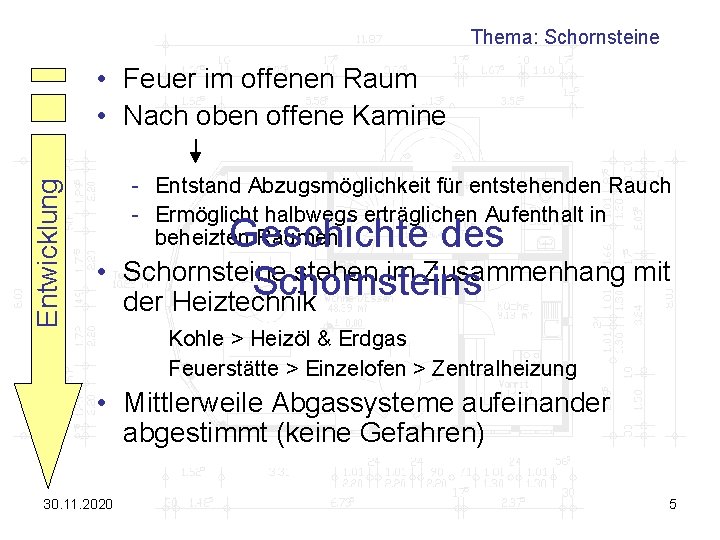

Thema: Schornsteine Entwicklung • Feuer im offenen Raum • Nach oben offene Kamine - Entstand Abzugsmöglichkeit für entstehenden Rauch - Ermöglicht halbwegs erträglichen Aufenthalt in beheizten Räumen • Geschichte des Schornsteine stehen im Zusammenhang mit Schornsteins der Heiztechnik Kohle > Heizöl & Erdgas Feuerstätte > Einzelofen > Zentralheizung • Mittlerweile Abgassysteme aufeinander abgestimmt (keine Gefahren) 30. 11. 2020 5

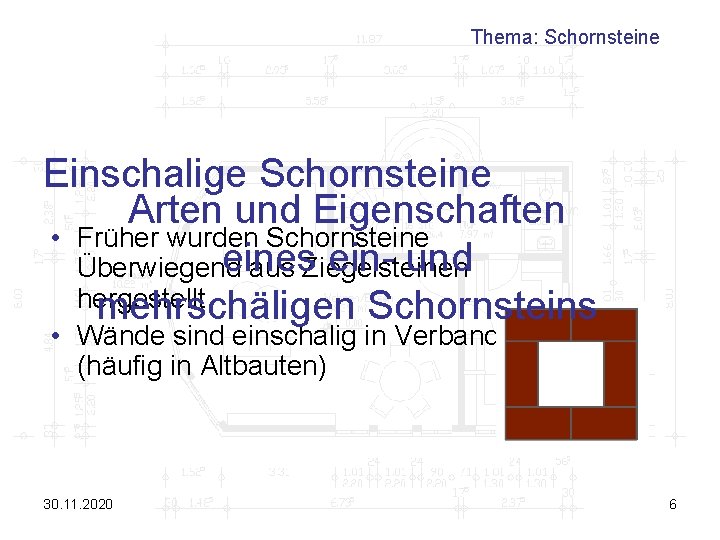

Thema: Schornsteine Einschalige Schornsteine Arten und Eigenschaften • Früher wurden Schornsteines ein- und Überwiegend aus Ziegelsteinen hergestellt mehrschäligen Schornsteins • Wände sind einschalig in Verband (häufig in Altbauten) 30. 11. 2020 6

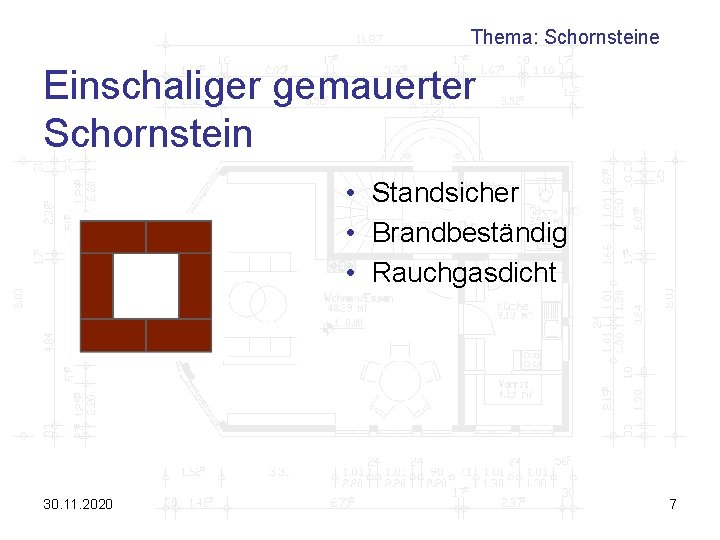

Thema: Schornsteine Einschaliger gemauerter Schornstein • Standsicher • Brandbeständig • Rauchgasdicht 30. 11. 2020 7

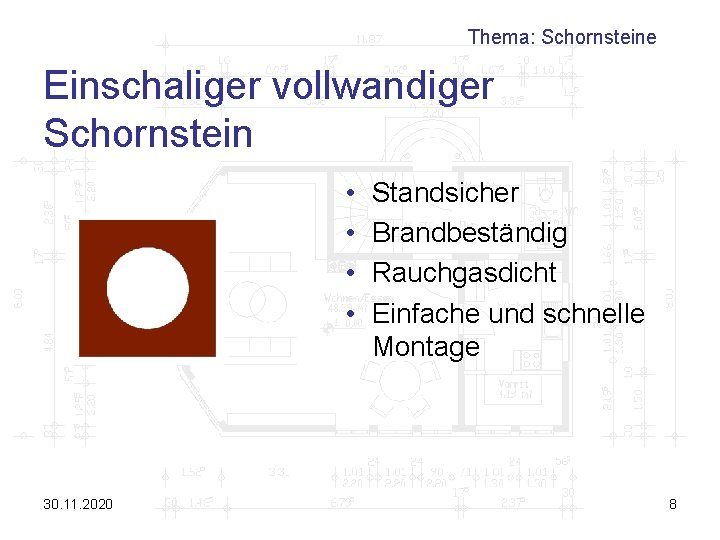

Thema: Schornsteine Einschaliger vollwandiger Schornstein • • 30. 11. 2020 Standsicher Brandbeständig Rauchgasdicht Einfache und schnelle Montage 8

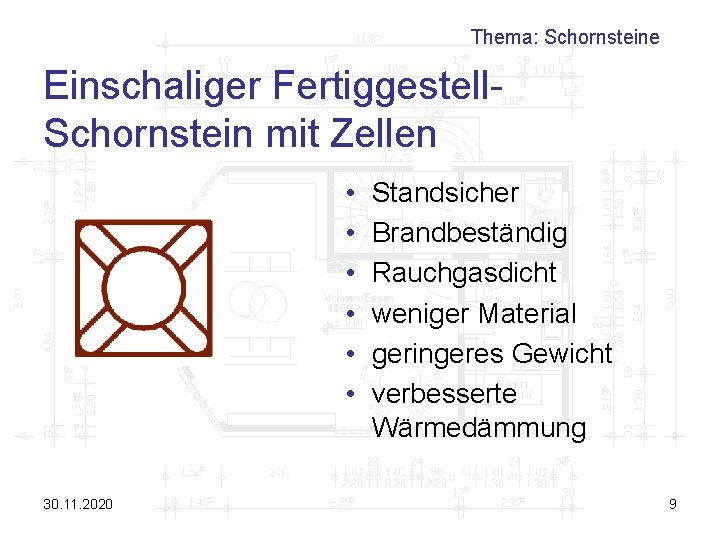

Thema: Schornsteine Einschaliger Fertiggestell. Schornstein mit Zellen • • • 30. 11. 2020 Standsicher Brandbeständig Rauchgasdicht weniger Material geringeres Gewicht verbesserte Wärmedämmung 9

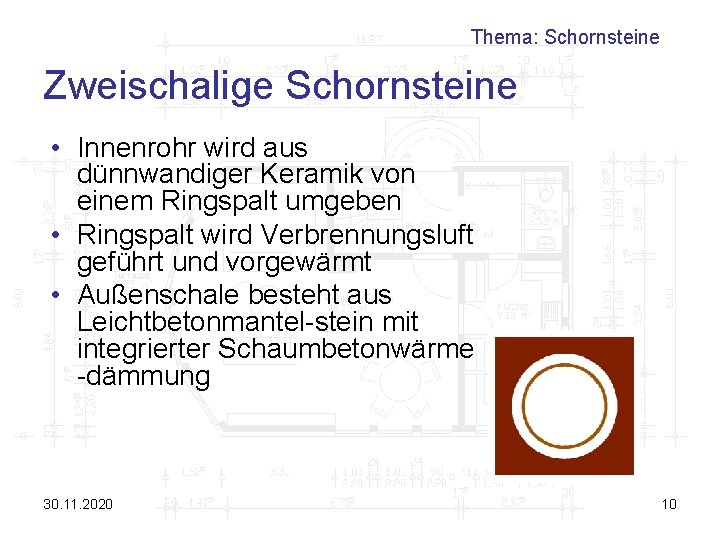

Thema: Schornsteine Zweischalige Schornsteine • Innenrohr wird aus dünnwandiger Keramik von einem Ringspalt umgeben • Ringspalt wird Verbrennungsluft geführt und vorgewärmt • Außenschale besteht aus Leichtbetonmantel-stein mit integrierter Schaumbetonwärme -dämmung 30. 11. 2020 10

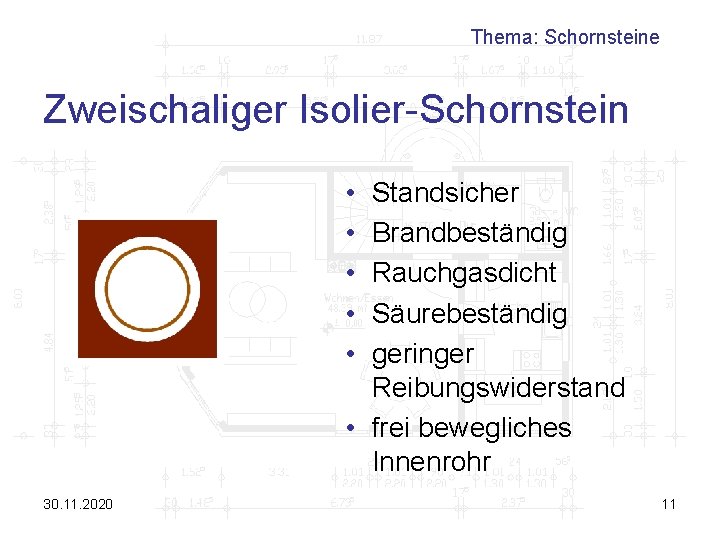

Thema: Schornsteine Zweischaliger Isolier-Schornstein • • • Standsicher Brandbeständig Rauchgasdicht Säurebeständig geringer Reibungswiderstand • frei bewegliches Innenrohr 30. 11. 2020 11

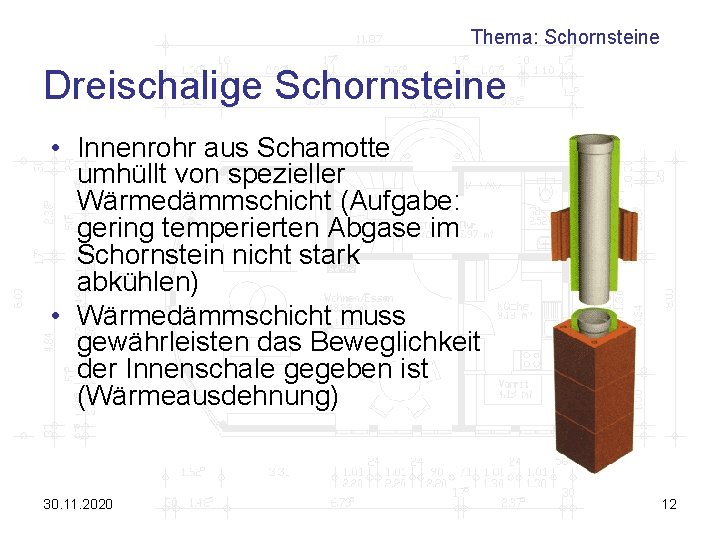

Thema: Schornsteine Dreischalige Schornsteine • Innenrohr aus Schamotte umhüllt von spezieller Wärmedämmschicht (Aufgabe: gering temperierten Abgase im Schornstein nicht stark abkühlen) • Wärmedämmschicht muss gewährleisten das Beweglichkeit der Innenschale gegeben ist (Wärmeausdehnung) 30. 11. 2020 12

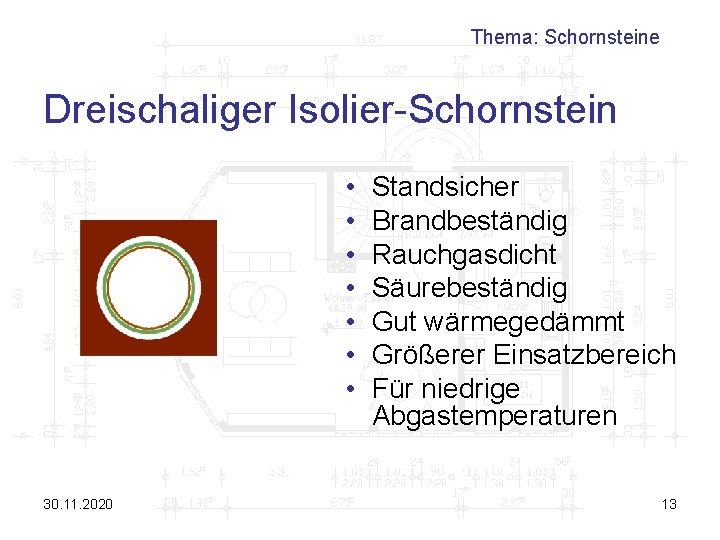

Thema: Schornsteine Dreischaliger Isolier-Schornstein • • 30. 11. 2020 Standsicher Brandbeständig Rauchgasdicht Säurebeständig Gut wärmegedämmt Größerer Einsatzbereich Für niedrige Abgastemperaturen 13

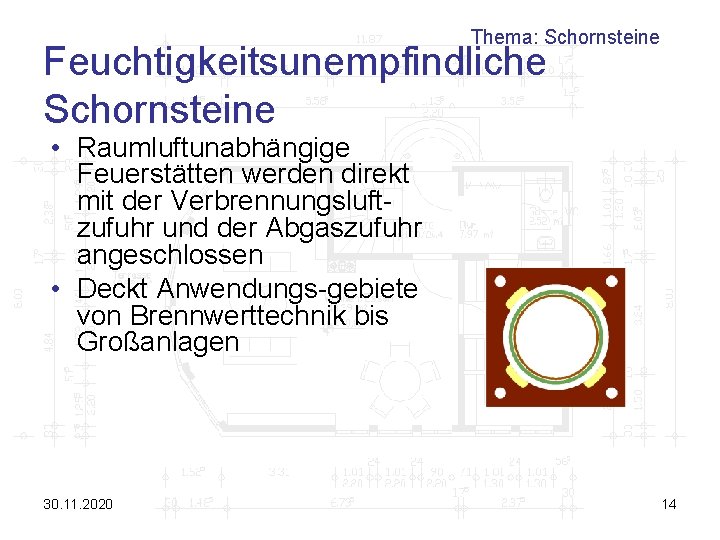

Thema: Schornsteine Feuchtigkeitsunempfindliche Schornsteine • Raumluftunabhängige Feuerstätten werden direkt mit der Verbrennungsluftzufuhr und der Abgaszufuhr angeschlossen • Deckt Anwendungs-gebiete von Brennwerttechnik bis Großanlagen 30. 11. 2020 14

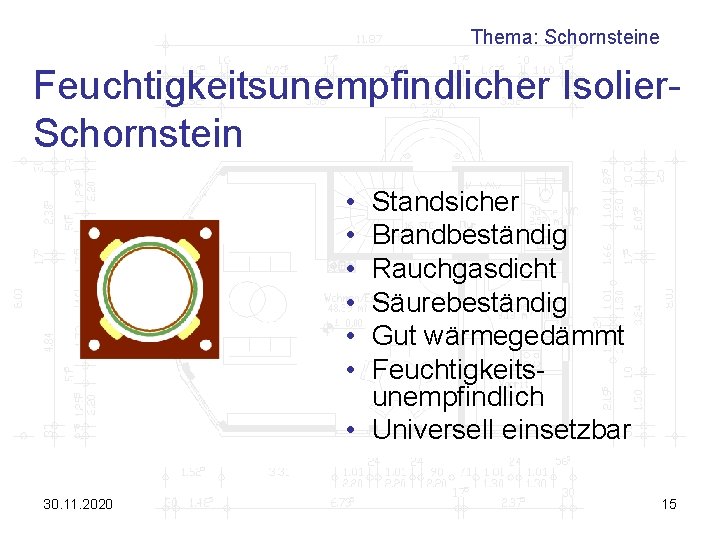

Thema: Schornsteine Feuchtigkeitsunempfindlicher Isolier. Schornstein • • • Standsicher Brandbeständig Rauchgasdicht Säurebeständig Gut wärmegedämmt Feuchtigkeitsunempfindlich • Universell einsetzbar 30. 11. 2020 15

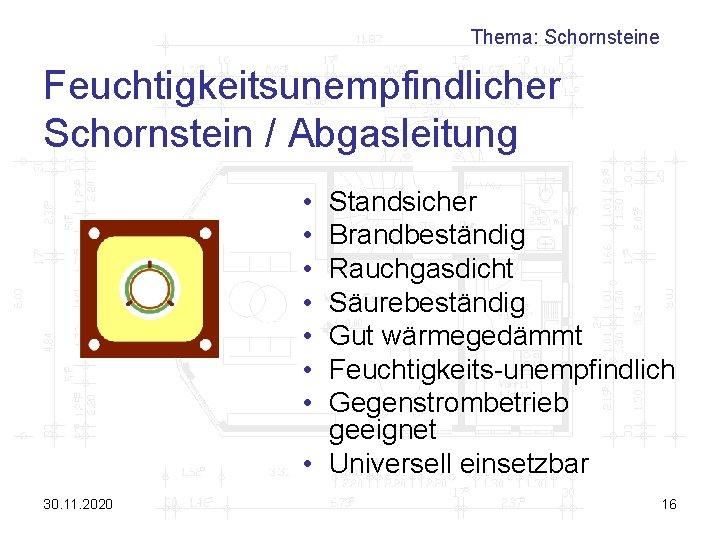

Thema: Schornsteine Feuchtigkeitsunempfindlicher Schornstein / Abgasleitung • • Standsicher Brandbeständig Rauchgasdicht Säurebeständig Gut wärmegedämmt Feuchtigkeits-unempfindlich Gegenstrombetrieb geeignet • Universell einsetzbar 30. 11. 2020 16

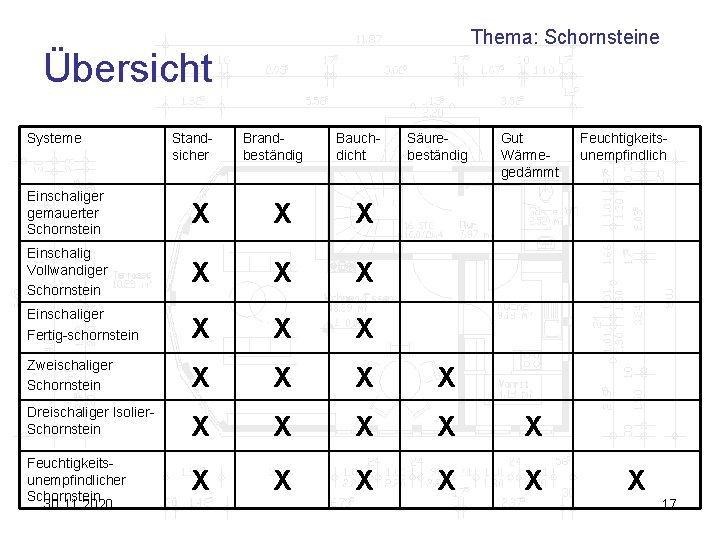

Thema: Schornsteine Übersicht Systeme Standsicher Brandbeständig Bauchdicht Säurebeständig Gut Wärmegedämmt Einschaliger gemauerter Schornstein X X X Einschalig Vollwandiger Schornstein X X X Einschaliger Fertig-schornstein X X X Zweischaliger Schornstein X X Dreischaliger Isolier. Schornstein X X X Feuchtigkeitsunempfindlicher Schornstein 30. 11. 2020 X X X Feuchtigkeitsunempfindlich X 17

Thema: Schornsteine Kombinierter & Zweizügiger Schornstein • Einzelfeuerstätten benötigen größeren Schornsteinquerschnitt als zentral beheizte Arten und Eigenschaften Feuerstätten eines mehrzügigen • Wegfall von Trennfuge • Nachträglicher Einbau einer Einzelfeuerstelle Schornsteins (z. B. Kamin) • Heizen mit weiteren Feuerstelle (z. B. bei Störung des Versorgungsnetz) 30. 11. 2020 18

Thema: Schornsteine Kombinierter & Zweizügiger Schornstein mit Abluftschacht • Zuführung der Verbrennungsluft falls hohe Abgastemperatur • Raumluftunabhängig 30. 11. 2020 19

Thema: Schornsteine Der Aufbau eines Schornsteinmündung • Muss über Dach im freien Windstrom liegen 30. 11. 2020 20

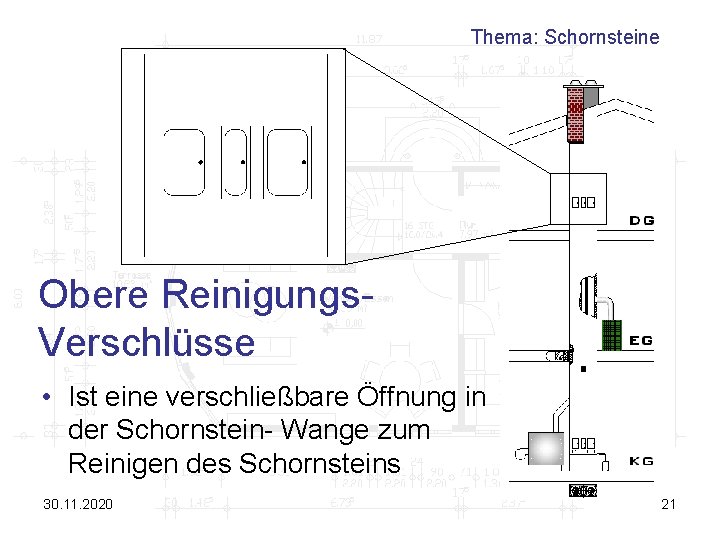

Thema: Schornsteine Obere Reinigungs. Verschlüsse • Ist eine verschließbare Öffnung in der Schornstein- Wange zum Reinigen des Schornsteins 30. 11. 2020 21

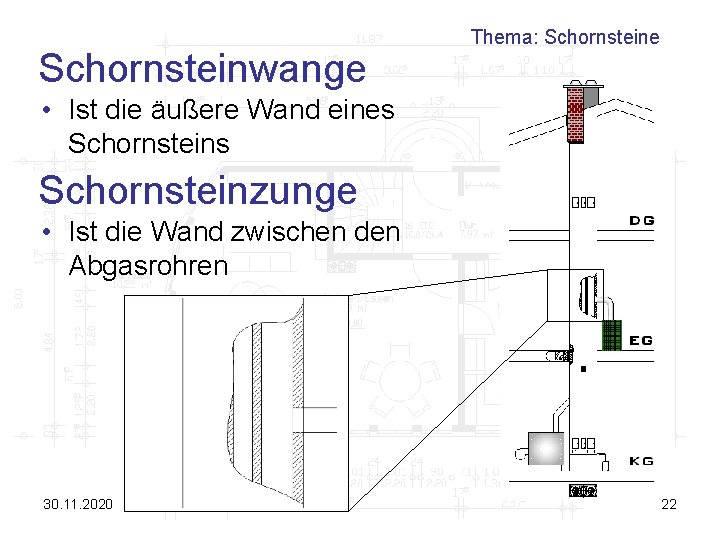

Schornsteinwange Thema: Schornsteine • Ist die äußere Wand eines Schornsteinzunge • Ist die Wand zwischen den Abgasrohren 30. 11. 2020 22

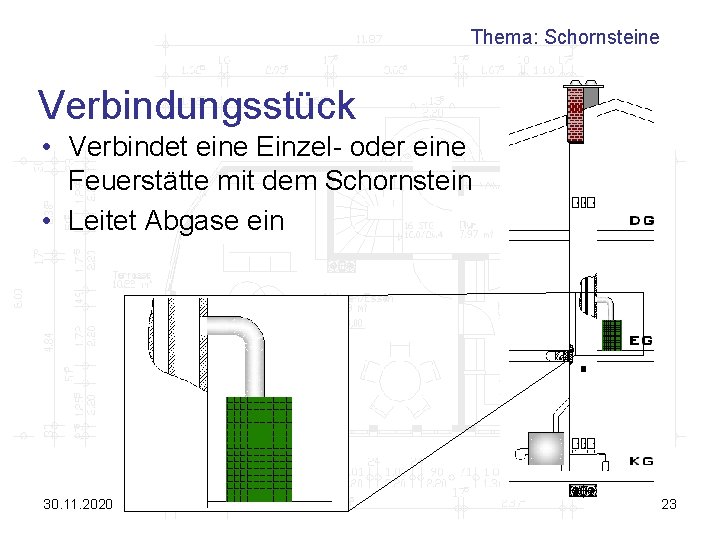

Thema: Schornsteine Verbindungsstück • Verbindet eine Einzel- oder eine Feuerstätte mit dem Schornstein • Leitet Abgase ein 30. 11. 2020 23

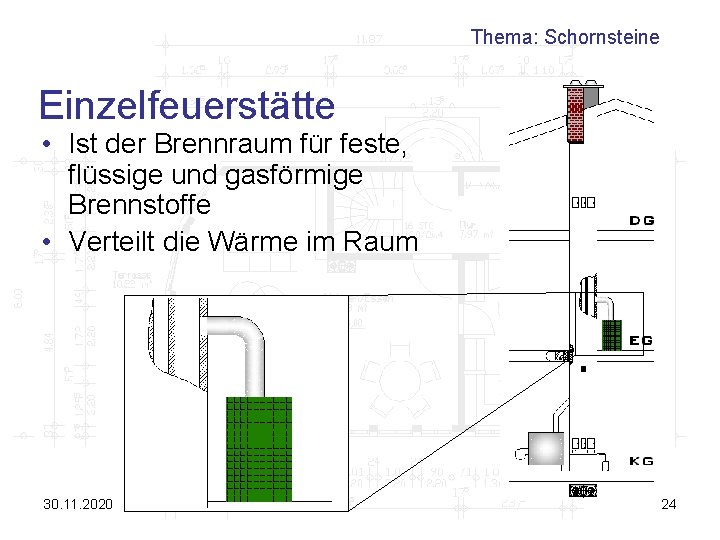

Thema: Schornsteine Einzelfeuerstätte • Ist der Brennraum für feste, flüssige und gasförmige Brennstoffe • Verteilt die Wärme im Raum 30. 11. 2020 24

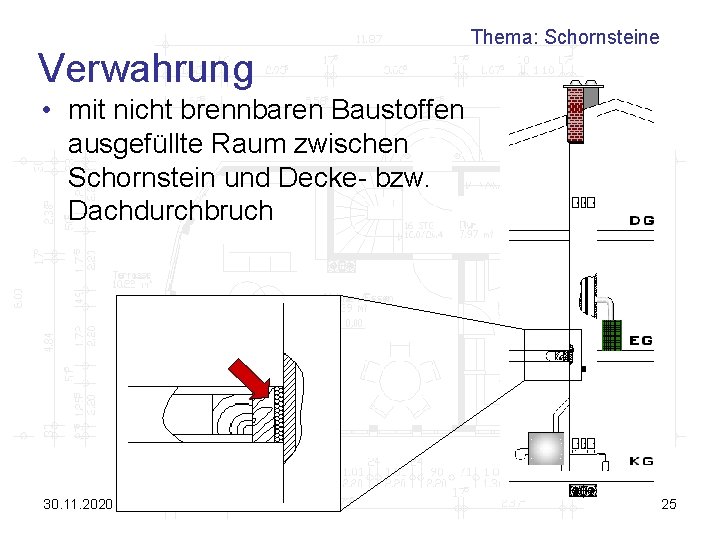

Verwahrung Thema: Schornsteine • mit nicht brennbaren Baustoffen ausgefüllte Raum zwischen Schornstein und Decke- bzw. Dachdurchbruch 30. 11. 2020 25

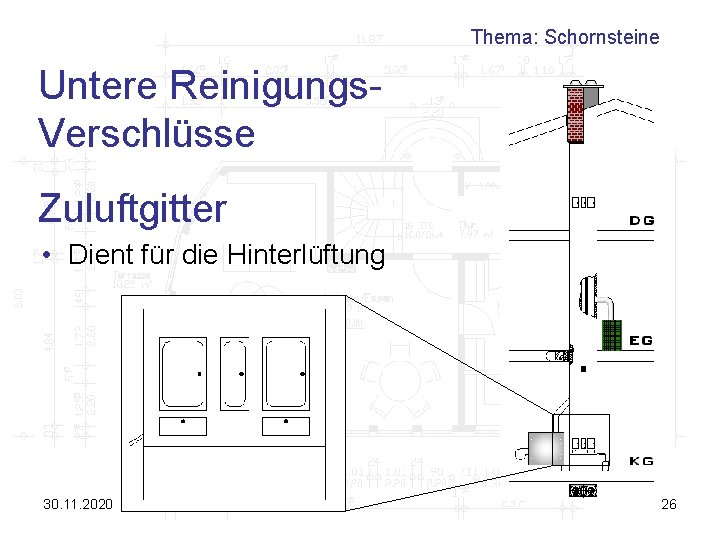

Thema: Schornsteine Untere Reinigungs. Verschlüsse Zuluftgitter • Dient für die Hinterlüftung 30. 11. 2020 26

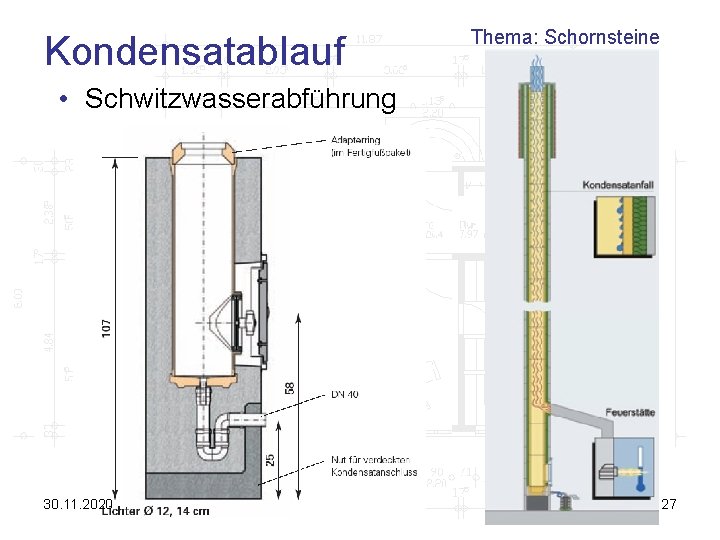

Kondensatablauf Thema: Schornsteine • Schwitzwasserabführung 30. 11. 2020 27

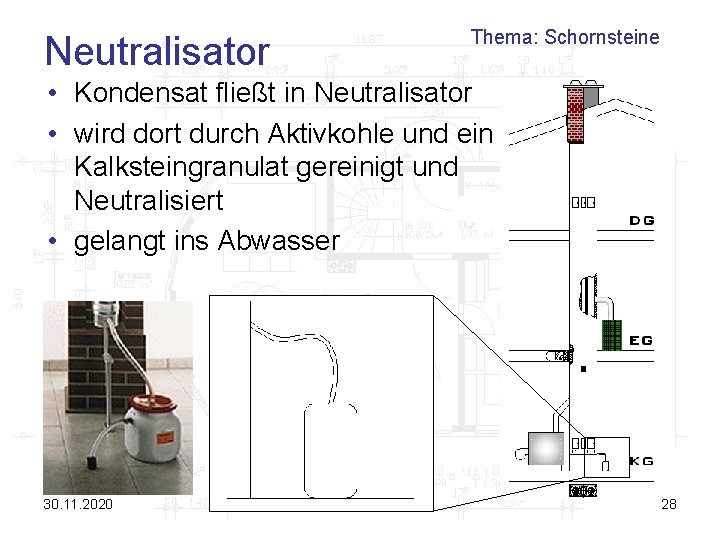

Neutralisator Thema: Schornsteine • Kondensat fließt in Neutralisator • wird dort durch Aktivkohle und ein Kalksteingranulat gereinigt und Neutralisiert • gelangt ins Abwasser 30. 11. 2020 28

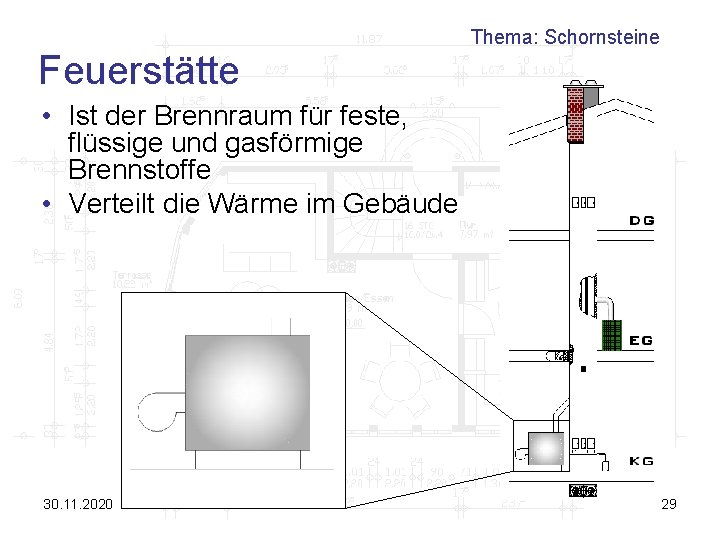

Feuerstätte Thema: Schornsteine • Ist der Brennraum für feste, flüssige und gasförmige Brennstoffe • Verteilt die Wärme im Gebäude 30. 11. 2020 29

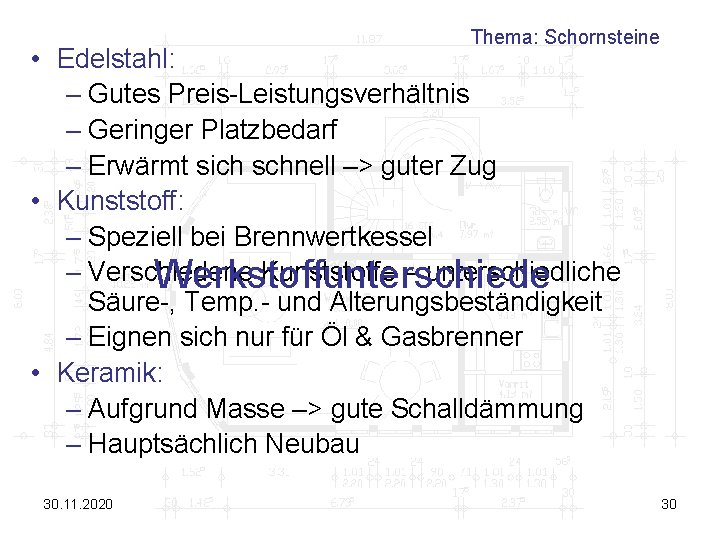

Thema: Schornsteine • Edelstahl: – Gutes Preis-Leistungsverhältnis – Geringer Platzbedarf – Erwärmt sich schnell –> guter Zug • Kunststoff: – Speziell bei Brennwertkessel – Verschiedene Kunststoffe – unterschiedliche Werkstoffunterschiede Säure-, Temp. - und Alterungsbeständigkeit – Eignen sich nur für Öl & Gasbrenner • Keramik: – Aufgrund Masse –> gute Schalldämmung – Hauptsächlich Neubau 30. 11. 2020 30

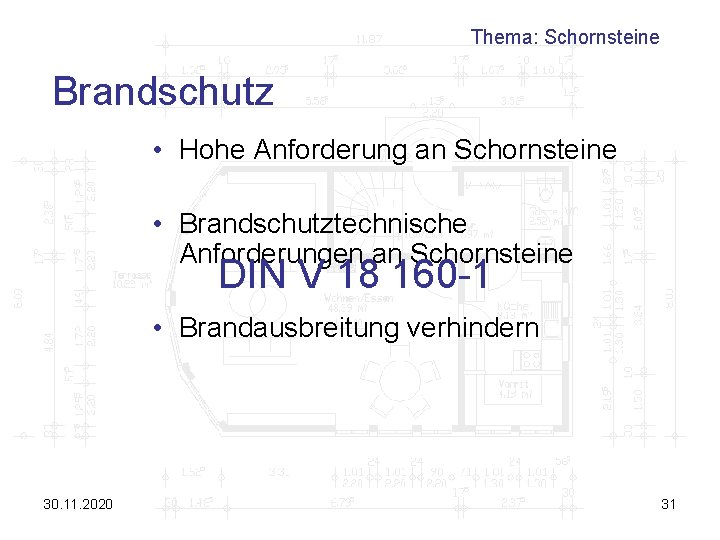

Thema: Schornsteine Brandschutz • Hohe Anforderung an Schornsteine • Brandschutztechnische Anforderungen an Schornsteine DIN V 18 160 -1 • Brandausbreitung verhindern 30. 11. 2020 31

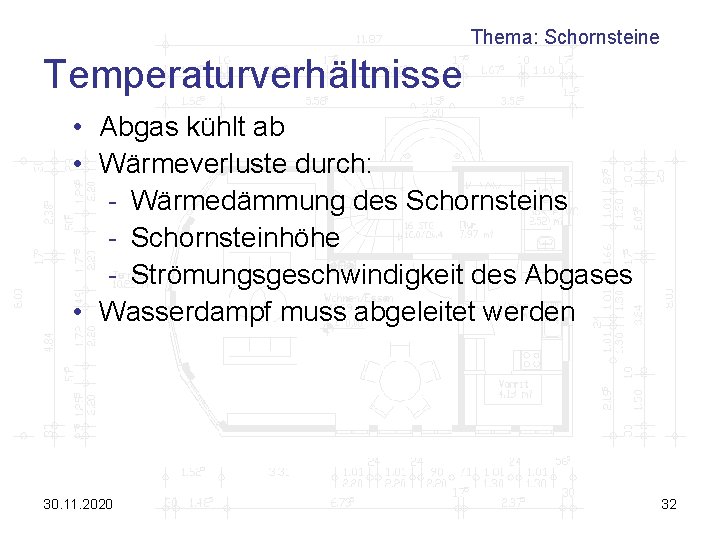

Thema: Schornsteine Temperaturverhältnisse • Abgas kühlt ab • Wärmeverluste durch: - Wärmedämmung des Schornsteins - Schornsteinhöhe - Strömungsgeschwindigkeit des Abgases • Wasserdampf muss abgeleitet werden 30. 11. 2020 32

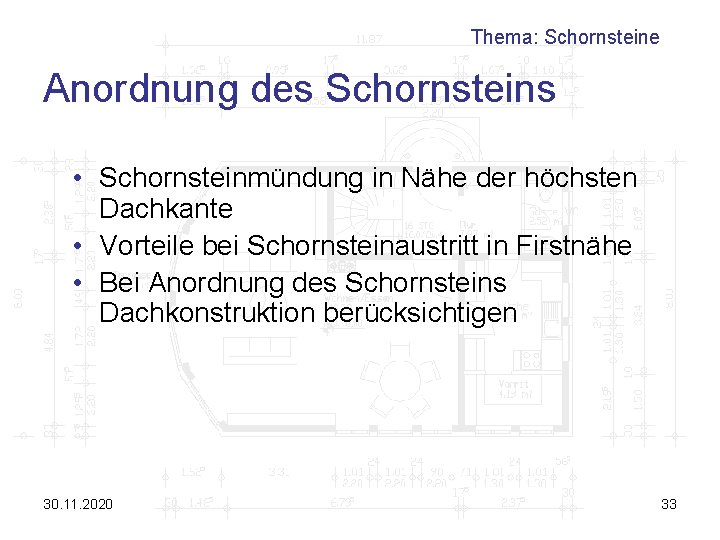

Thema: Schornsteine Anordnung des Schornsteins • Schornsteinmündung in Nähe der höchsten Dachkante • Vorteile bei Schornsteinaustritt in Firstnähe • Bei Anordnung des Schornsteins Dachkonstruktion berücksichtigen 30. 11. 2020 33

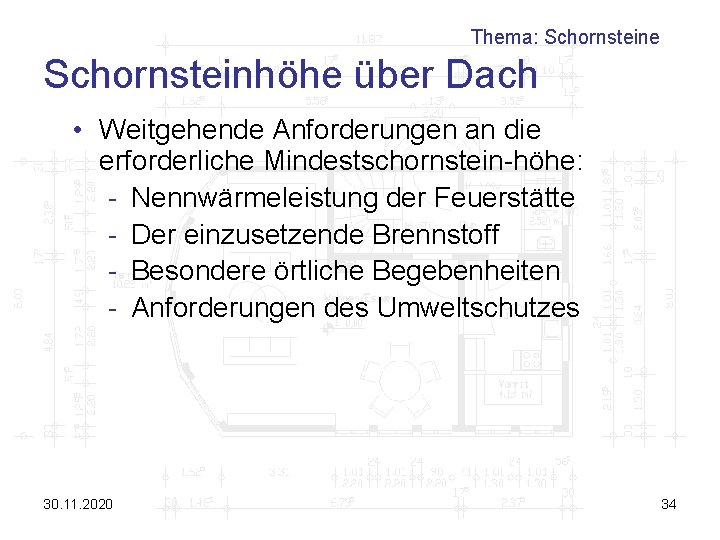

Thema: Schornsteine Schornsteinhöhe über Dach • Weitgehende Anforderungen an die erforderliche Mindestschornstein-höhe: - Nennwärmeleistung der Feuerstätte - Der einzusetzende Brennstoff - Besondere örtliche Begebenheiten - Anforderungen des Umweltschutzes 30. 11. 2020 34

Thema: Schornsteine Schornsteinhöhe über Dach • Höhe der Mündung über Dach • Schornsteinhöhe bei weicher Bedachung 30. 11. 2020 35

Thema: Schornsteine Schornsteinhöhe über Dach • Abstand zu Dachaufbauten und Öffnungen 30. 11. 2020 36

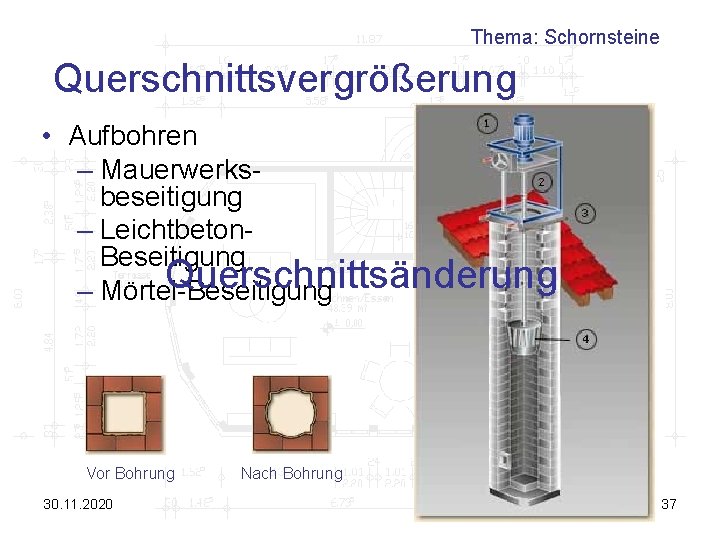

Thema: Schornsteine Querschnittsvergrößerung • Aufbohren – Mauerwerksbeseitigung – Leichtbeton. Beseitigung Querschnittsänderung – Mörtel-Beseitigung Vor Bohrung 30. 11. 2020 Nach Bohrung 37

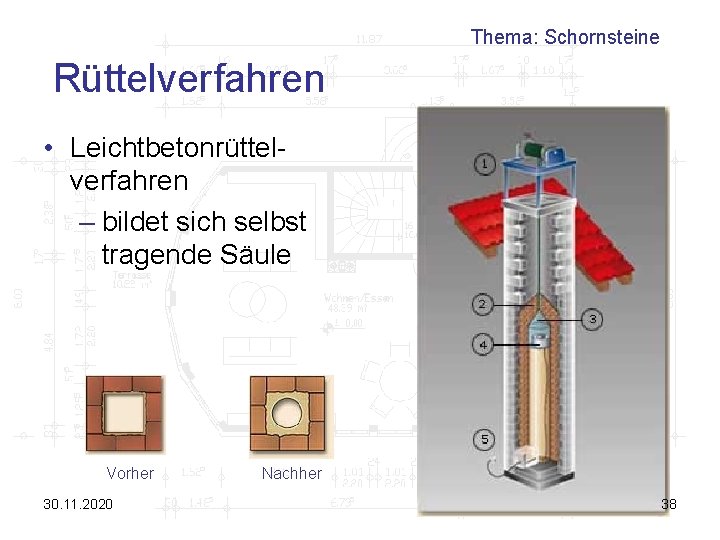

Thema: Schornsteine Rüttelverfahren • Leichtbetonrüttelverfahren – bildet sich selbst tragende Säule Vorher 30. 11. 2020 Nachher 38

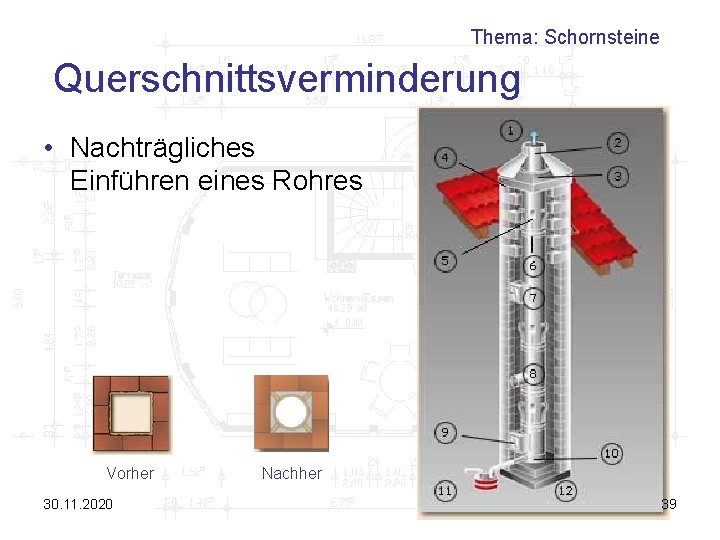

Thema: Schornsteine Querschnittsverminderung • Nachträgliches Einführen eines Rohres Vorher 30. 11. 2020 Nachher 39

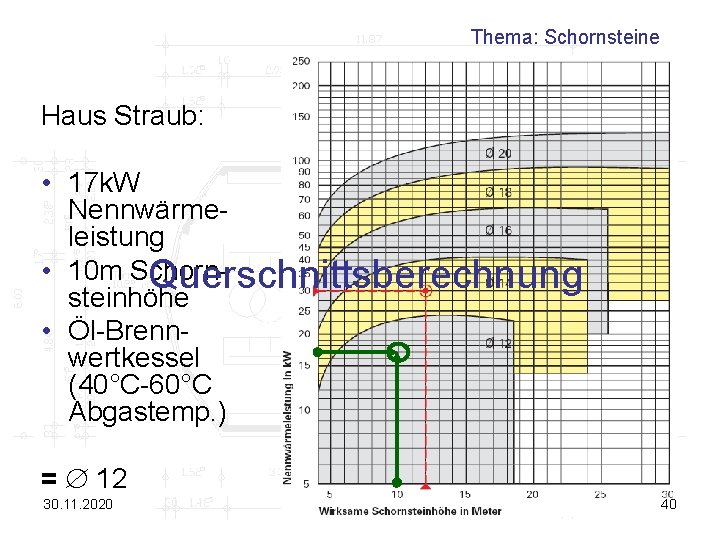

Thema: Schornsteine Haus Straub: • 17 k. W Nennwärmeleistung • 10 m Schorn. Querschnittsberechnung steinhöhe • Öl-Brennwertkessel (40°C-60°C Abgastemp. ) = 12 30. 11. 2020 40

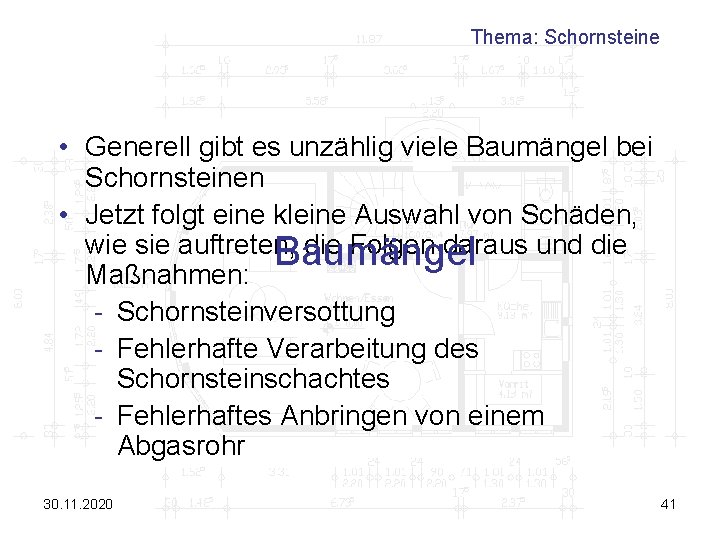

Thema: Schornsteine • Generell gibt es unzählig viele Baumängel bei Schornsteinen • Jetzt folgt eine kleine Auswahl von Schäden, wie sie auftreten, die Folgen daraus und die Baumängel Maßnahmen: - Schornsteinversottung - Fehlerhafte Verarbeitung des Schornsteinschachtes - Fehlerhaftes Anbringen von einem Abgasrohr 30. 11. 2020 41

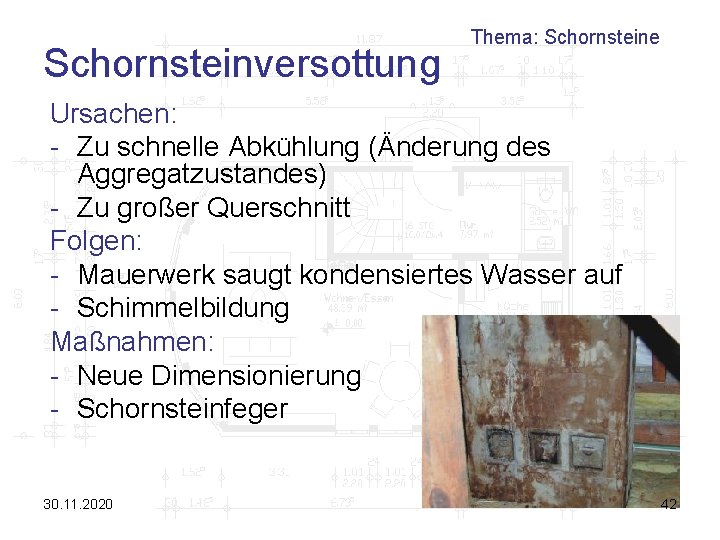

Schornsteinversottung Thema: Schornsteine Ursachen: - Zu schnelle Abkühlung (Änderung des Aggregatzustandes) - Zu großer Querschnitt Folgen: - Mauerwerk saugt kondensiertes Wasser auf - Schimmelbildung Maßnahmen: - Neue Dimensionierung - Schornsteinfeger 30. 11. 2020 42

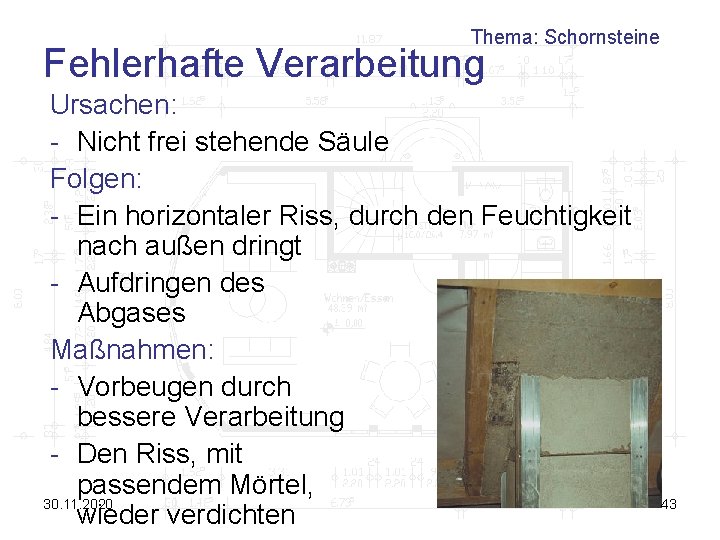

Thema: Schornsteine Fehlerhafte Verarbeitung Ursachen: - Nicht frei stehende Säule Folgen: - Ein horizontaler Riss, durch den Feuchtigkeit nach außen dringt - Aufdringen des Abgases Maßnahmen: - Vorbeugen durch bessere Verarbeitung - Den Riss, mit passendem Mörtel, 30. 11. 2020 wieder verdichten 43

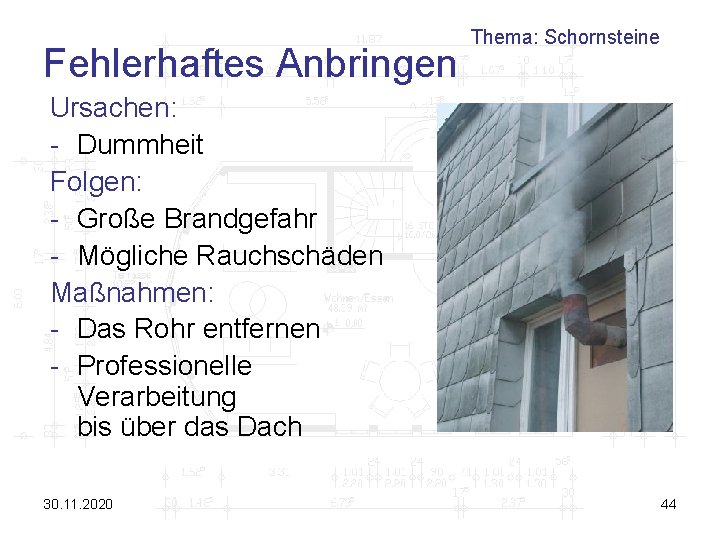

Fehlerhaftes Anbringen Thema: Schornsteine Ursachen: - Dummheit Folgen: - Große Brandgefahr - Mögliche Rauchschäden Maßnahmen: - Das Rohr entfernen - Professionelle Verarbeitung bis über das Dach 30. 11. 2020 44

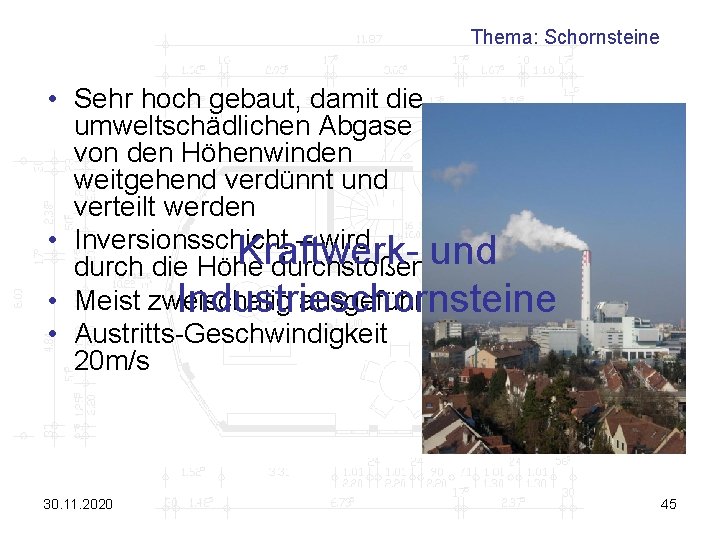

Thema: Schornsteine • Sehr hoch gebaut, damit die umweltschädlichen Abgase von den Höhenwinden weitgehend verdünnt und verteilt werden • Inversionsschicht – wird Kraftwerkund durch die Höhe durchstoßen • Meist zweischalig ausgeführt Industrieschornsteine • Austritts-Geschwindigkeit 20 m/s 30. 11. 2020 45

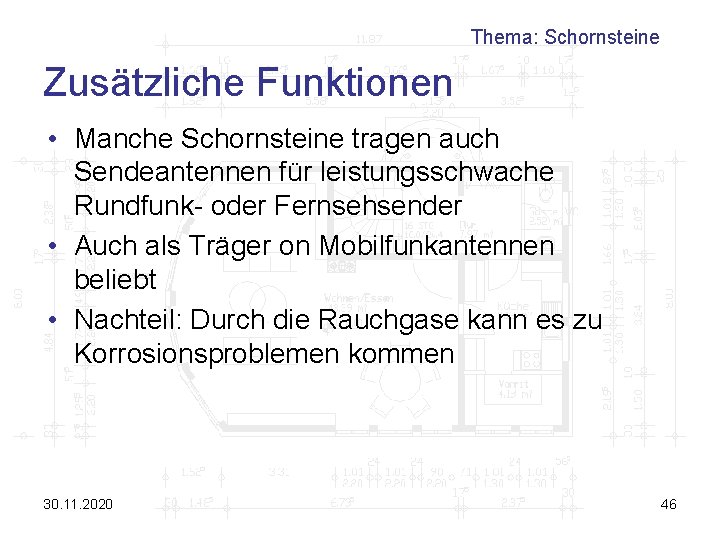

Thema: Schornsteine Zusätzliche Funktionen • Manche Schornsteine tragen auch Sendeantennen für leistungsschwache Rundfunk- oder Fernsehsender • Auch als Träger on Mobilfunkantennen beliebt • Nachteil: Durch die Rauchgase kann es zu Korrosionsproblemen kommen 30. 11. 2020 46

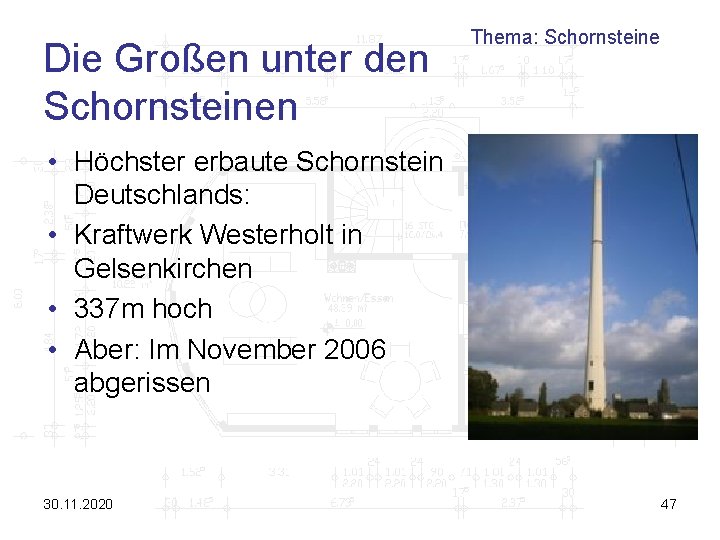

Die Großen unter den Schornsteinen Thema: Schornsteine • Höchster erbaute Schornstein Deutschlands: • Kraftwerk Westerholt in Gelsenkirchen • 337 m hoch • Aber: Im November 2006 abgerissen 30. 11. 2020 47

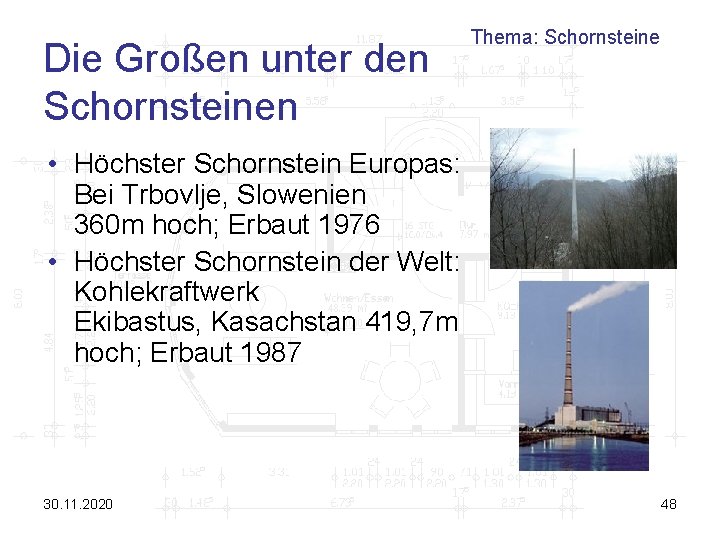

Die Großen unter den Schornsteinen Thema: Schornsteine • Höchster Schornstein Europas: Bei Trbovlje, Slowenien 360 m hoch; Erbaut 1976 • Höchster Schornstein der Welt: Kohlekraftwerk Ekibastus, Kasachstan 419, 7 m hoch; Erbaut 1987 30. 11. 2020 48

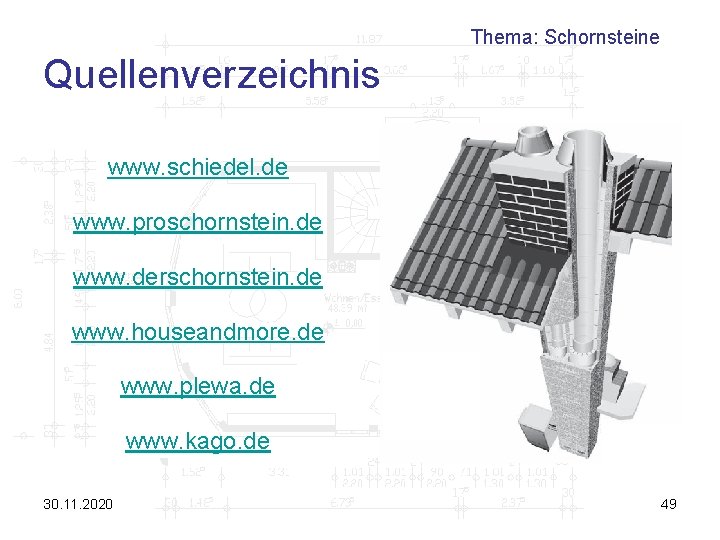

Thema: Schornsteine Quellenverzeichnis www. schiedel. de www. proschornstein. de www. derschornstein. de www. houseandmore. de www. plewa. de www. kago. de 30. 11. 2020 49
