Technická základňa cestnej dopravy Cestná doprava

Technická základňa cestnej dopravy Tvorí ju súhrn všetkých technických prostriedkov ktoré sa podieľajú na zabezpečovaní dopravno prepravného procesu. Člení sa na: Dopravné prostriedky - cestné vozidlá Dopravné cesty - pozemné komunikácie Dopravné zariadenia

Dopravné prostriedky - cestné vozidlá Cestné vozidlá predstavujú dopravné prostriedky v cestnej doprave. Cestné vozidlo - je motorové alebo prípojné vozidlo určené na prevádzku po pozemných komunikáciách

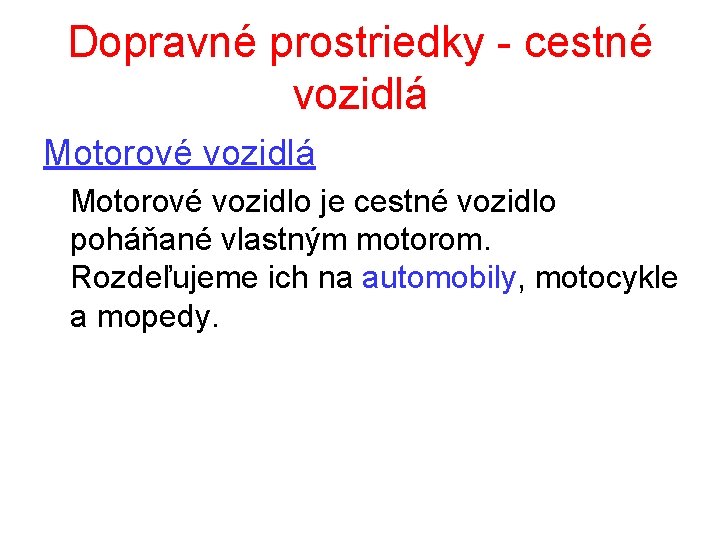

Dopravné prostriedky - cestné vozidlá Motorové vozidlo je cestné vozidlo poháňané vlastným motorom. Rozdeľujeme ich na automobily, motocykle a mopedy.

Dopravné prostriedky - cestné vozidlá Automobily Automobil je motorové vozidlo, ktoré má štyri a viac kolies slúžiace na prepravu osôb, nákladu, ťahanie prípojných vozidiel a špeciálne účely. Automobily zahŕňajú nasledovné kategórie: 1. Osobný automobil 4. Špeciálny automobil 2. Autobus 5. Ťahač prívesov 3. Nákladný automobil 6. Ťahač návesu

Dopravné prostriedky - cestné vozidlá 1. Osobný automobil - preprava osôb, nákladu a prívesu/ max 9 miest na sedenie/. - rozdelenie najčastejšie podľa druhu karosérie, hmotnosti, zaradenia do triedy.

Dopravné prostriedky - cestné vozidlá 2. Autobus - preprava osôb a batožiny / viac ako 9 miest, do 16 miest minibus/ - rozdelenie podľa: účelu / mestský, prímestský a diaľkový / konštrukcie / jednopodlažný, poschodový tuhý, kĺbový/

Dopravné prostriedky - cestné vozidlá 3. Nákladný automobil - preprava nákladu a ťahanie prívesu rozdeľujeme ich podľa úpravy priestoru pre náklad na valníkové sklápačkové skriňové špeciálne

Dopravné prostriedky - cestné vozidlá 4. Špeciálny automobil - je určený na vykonávanie špeciálnych činností

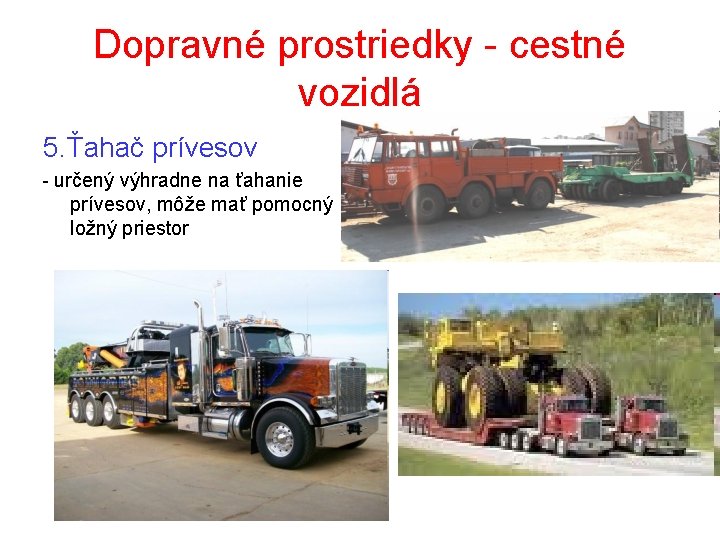

Dopravné prostriedky - cestné vozidlá 5. Ťahač prívesov - určený výhradne na ťahanie prívesov, môže mať pomocný ložný priestor

Dopravné prostriedky - cestné vozidlá 6. Ťahač návesu - určený výhradne na ťahanie návesu

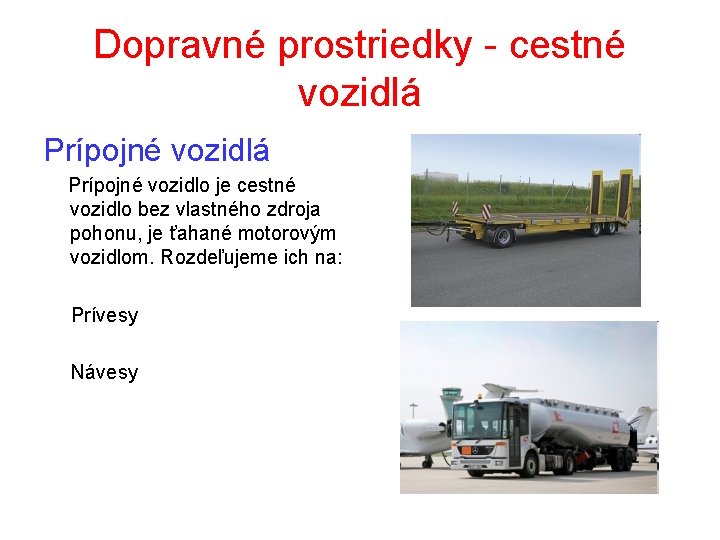

Dopravné prostriedky - cestné vozidlá Prípojné vozidlo je cestné vozidlo bez vlastného zdroja pohonu, je ťahané motorovým vozidlom. Rozdeľujeme ich na: Prívesy Návesy

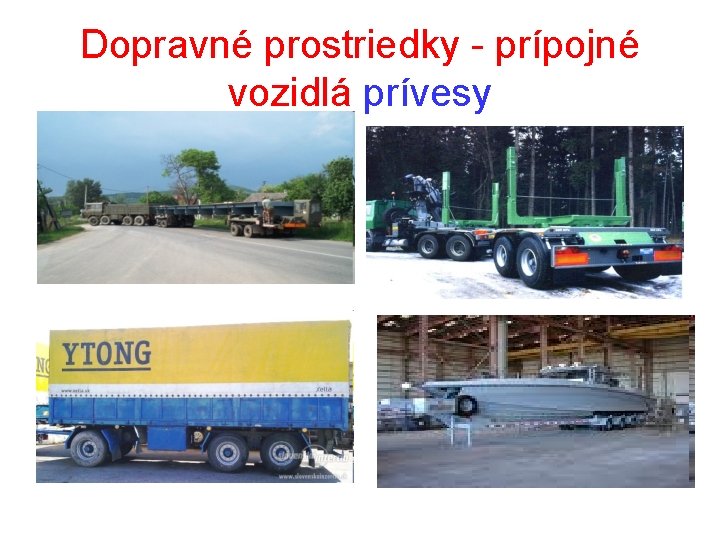

Dopravné prostriedky - prípojné vozidlá prívesy

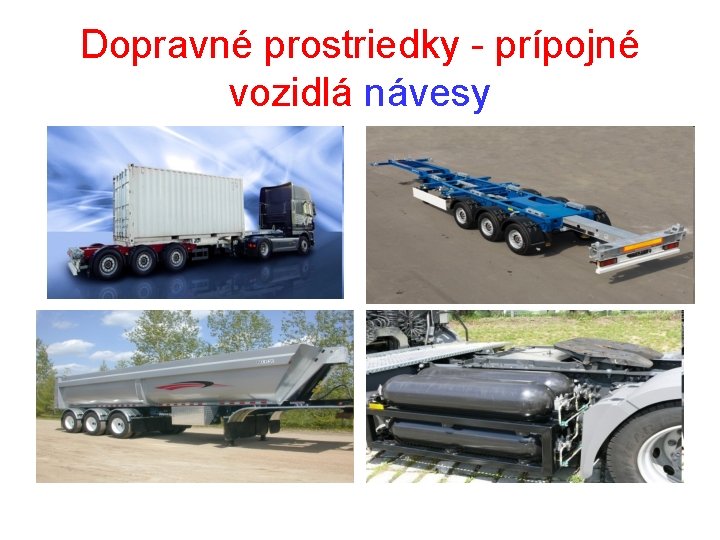

Dopravné prostriedky - prípojné vozidlá návesy

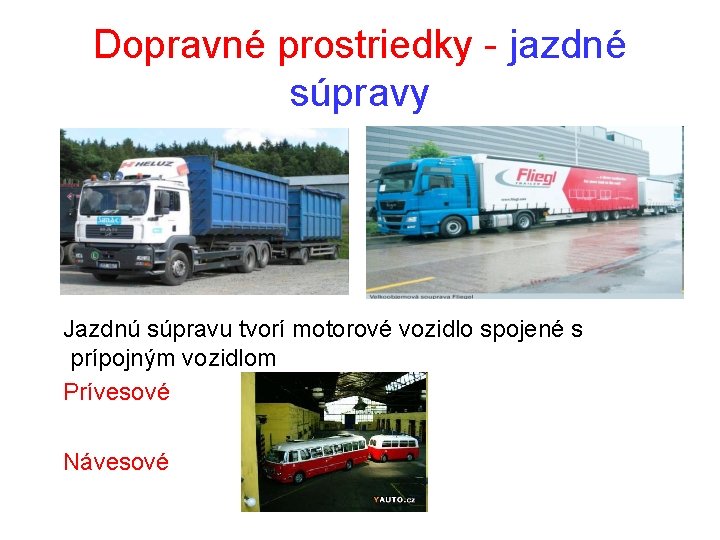

Dopravné prostriedky - jazdné súpravy Jazdnú súpravu tvorí motorové vozidlo spojené s prípojným vozidlom Prívesové Návesové

Dopravné cesty - pozemné komunikácie § § Pre cestnú dopravu sa dopravné cesty nazývajú pozemné komunikácie a rozdeľujú sa na: Diaľnice Cesty Miestne komunikácie Účelové komunikácie

Dopravné cesty - diaľnice Charakteristika diaľnice: • smerovo rozdelená s obmedzeným pripojením a prístupom, mimoúrovňové križovatky • minimálne štyri dopravné pruhy /šírka 3, 75 m; prídavný pruh 3, 5 m; deliaci pás 4 m/ • pre vozidlá s minimálnou rýchlosťou viac ako 80 km/hod • Vybavená bezpečnostnými zariadeniami/zvodidlá, reflexné značenie, križovatky, odpočívadlá. . .

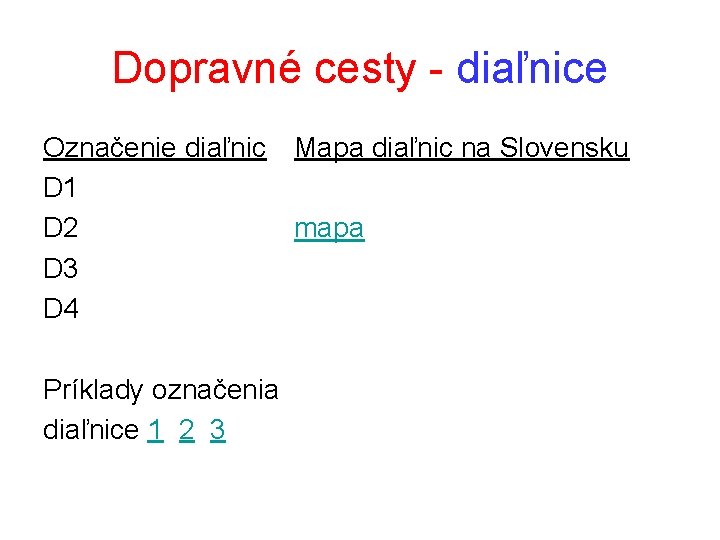

Dopravné cesty - diaľnice Označenie diaľnic D 1 D 2 D 3 D 4 Príklady označenia diaľnice 1 2 3 Mapa diaľnic na Slovensku mapa

Dopravné cesty – rýchlostné cesty Rýchlostná cesta (R) – cesta s obmedzeným pripojením a prístupom vyhradená na premávku motorových vozidiel s konštrukčnou rýchlosťou platnou pravidlami CP, s mimoúrovňovými, výnimočne úrovňovými križovaniami alebo križovatkami

Dopravné cesty – rýchlostné cesty rýchlostná cesta R 1 rýchlostná cesta R 2 mapa 1 2 rýchlostná cesta R 3 rýchlostná cesta R 4 rýchlostná cesta R 5 rýchlostná cesta R 6 rýchlostná cesta R 7 rýchlostná cesta R 8

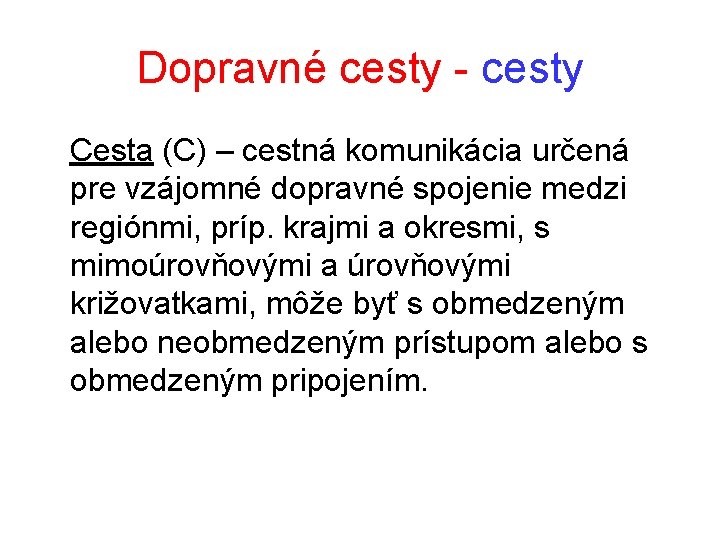

Dopravné cesty - cesty Cesta (C) – cestná komunikácia určená pre vzájomné dopravné spojenie medzi regiónmi, príp. krajmi a okresmi, s mimoúrovňovými a úrovňovými križovatkami, môže byť s obmedzeným alebo neobmedzeným prístupom alebo s obmedzeným pripojením.

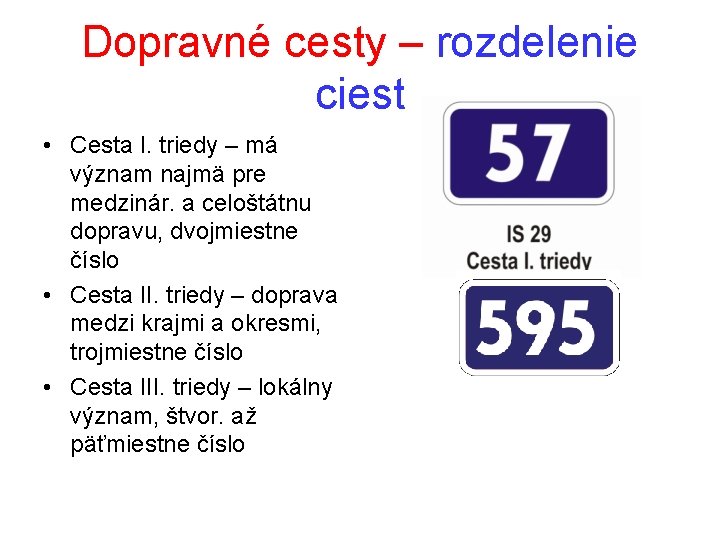

Dopravné cesty – rozdelenie ciest • Cesta I. triedy – má význam najmä pre medzinár. a celoštátnu dopravu, dvojmiestne číslo • Cesta II. triedy – doprava medzi krajmi a okresmi, trojmiestne číslo • Cesta III. triedy – lokálny význam, štvor. až päťmiestne číslo

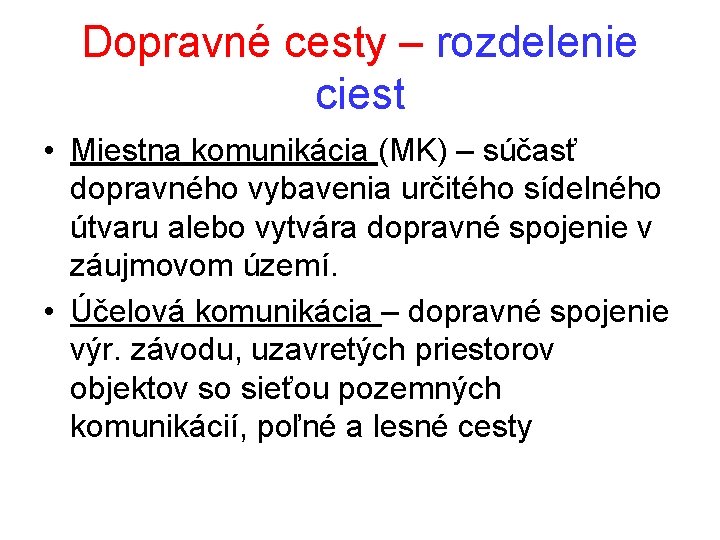

Dopravné cesty – rozdelenie ciest • Miestna komunikácia (MK) – súčasť dopravného vybavenia určitého sídelného útvaru alebo vytvára dopravné spojenie v záujmovom území. • Účelová komunikácia – dopravné spojenie výr. závodu, uzavretých priestorov objektov so sieťou pozemných komunikácií, poľné a lesné cesty

Cestné teleso tvorí: • Dopravný pás – vozovka s dopravnými pruhmi • Vodiaci prúžok • Krajnica – delená na spevnenú a nespevnenú • Prídavný pruh • Deliaci pás

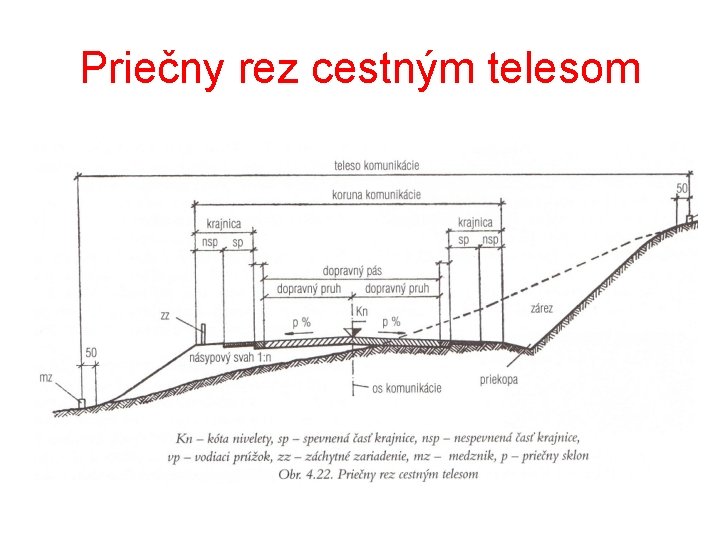

Priečny rez cestným telesom

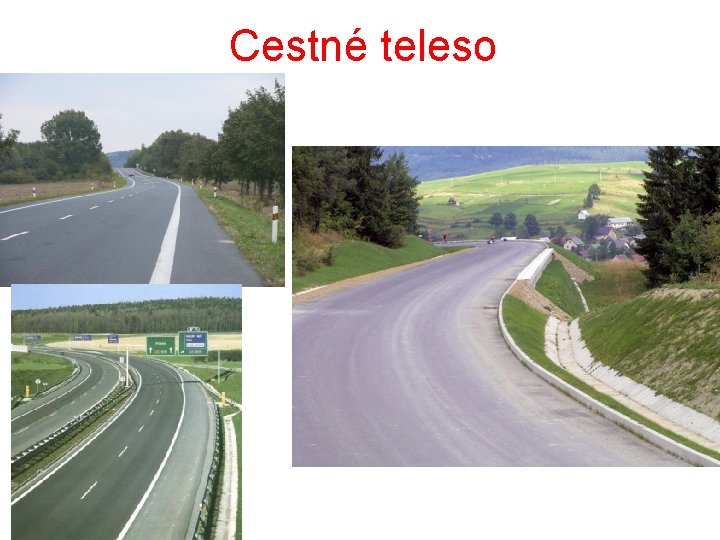

Cestné teleso

Cestné teleso - diaľnica

Cestné teleso-cesta

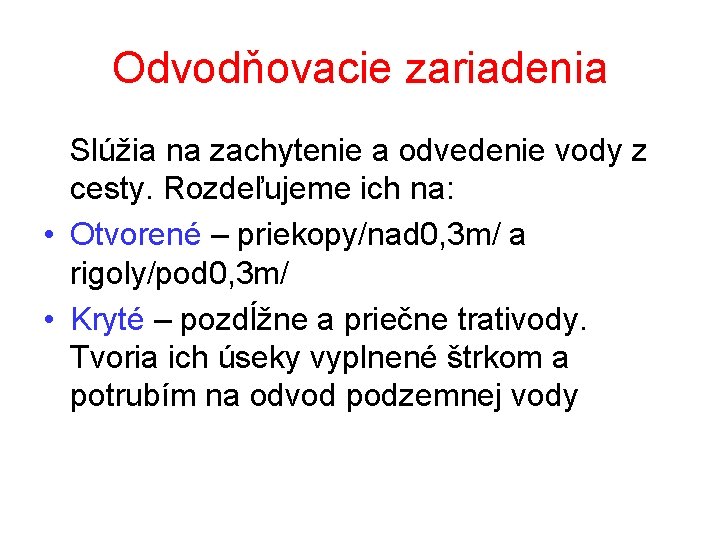

Odvodňovacie zariadenia Slúžia na zachytenie a odvedenie vody z cesty. Rozdeľujeme ich na: • Otvorené – priekopy/nad 0, 3 m/ a rigoly/pod 0, 3 m/ • Kryté – pozdĺžne a priečne trativody. Tvoria ich úseky vyplnené štrkom a potrubím na odvod podzemnej vody

Odvodňovacie zariadenia

Cestné objekty • • Cestné objekty umožňujú vybudovanie komunikácie. Rozdeľujeme ich na: Priepusty a mosty Tunely Nadjazdy a podjazdy Stabilizačné prvky – múry a galérie

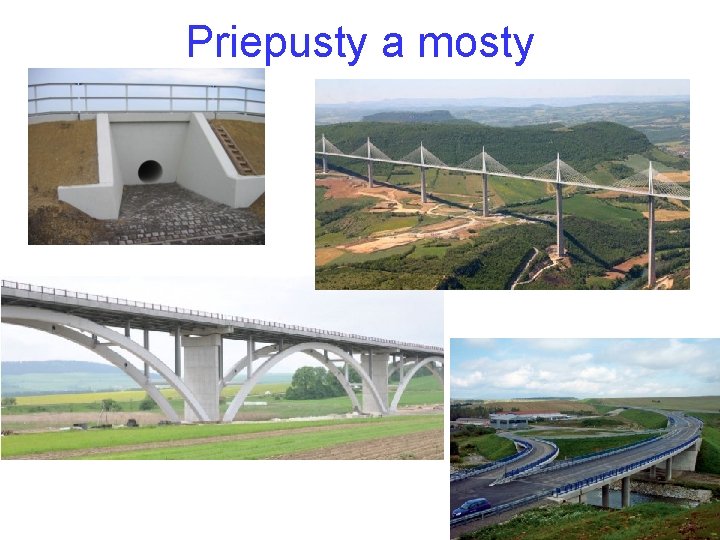

Priepusty a mosty

Tunely

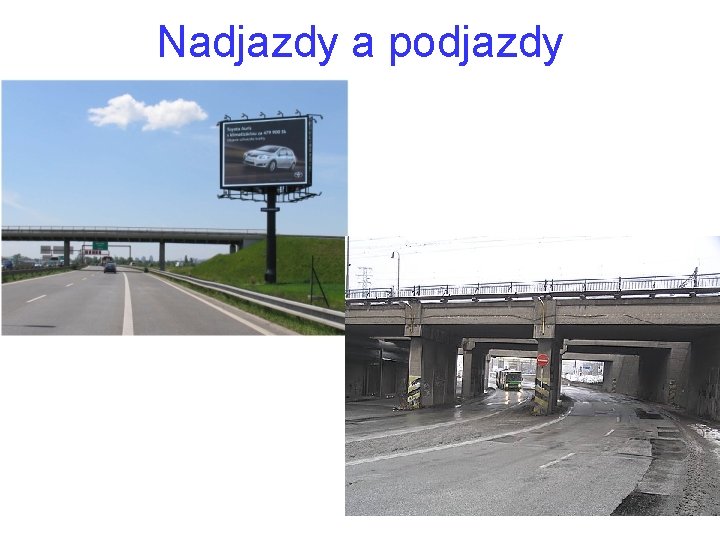

Nadjazdy a podjazdy

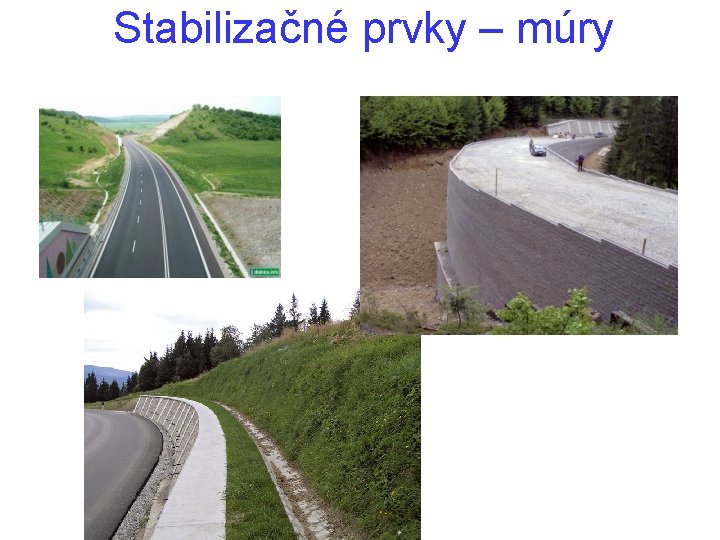

Stabilizačné prvky – múry

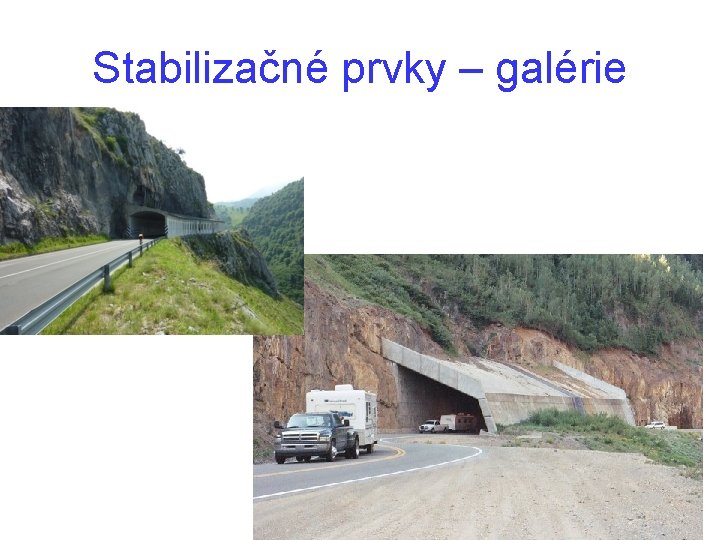

Stabilizačné prvky – galérie

Križovatky Križovatka je miesto stretávania, pretínania a prepájania pozemných komunikácií. Rozdeľujeme ich na: Úrovňové Mimoúrovňové

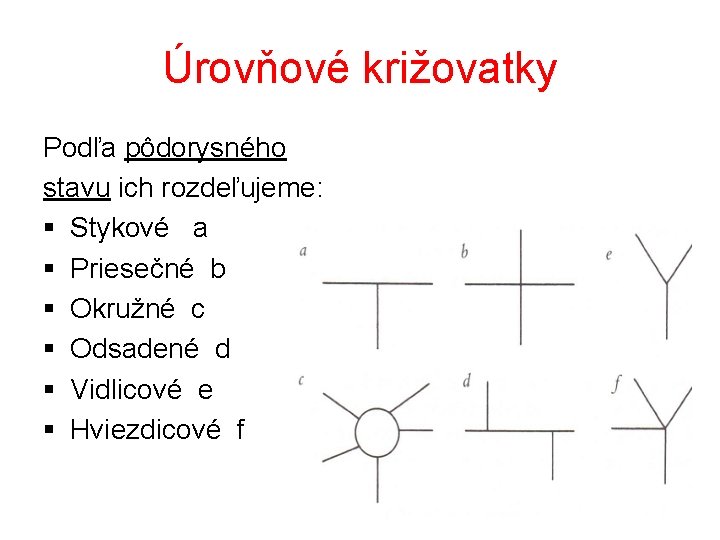

Úrovňové križovatky Podľa pôdorysného stavu ich rozdeľujeme: § Stykové a § Priesečné b § Okružné c § Odsadené d § Vidlicové e § Hviezdicové f

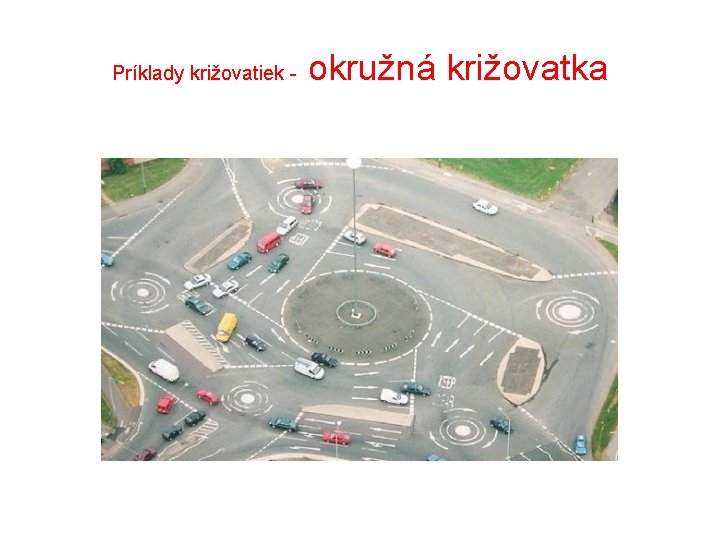

Príklady križovatiek - okružná križovatka

Príklady križovatiek - okružná križovatka

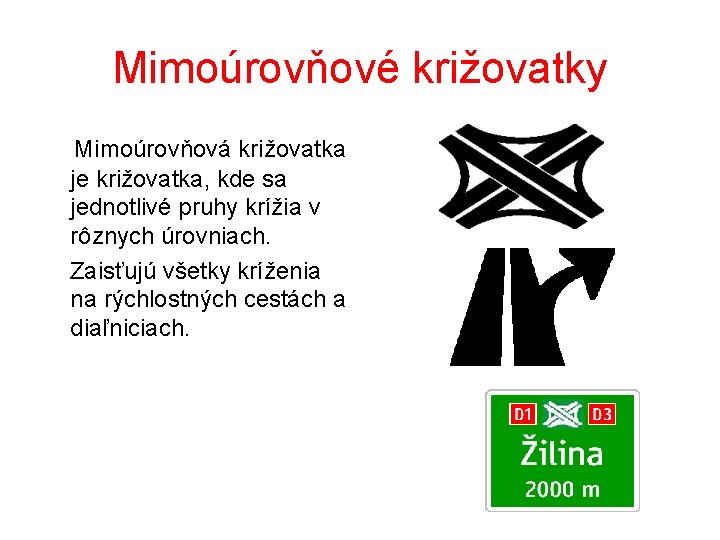

Mimoúrovňové križovatky Mimoúrovňová križovatka je križovatka, kde sa jednotlivé pruhy krížia v rôznych úrovniach. Zaisťujú všetky kríženia na rýchlostných cestách a diaľniciach.

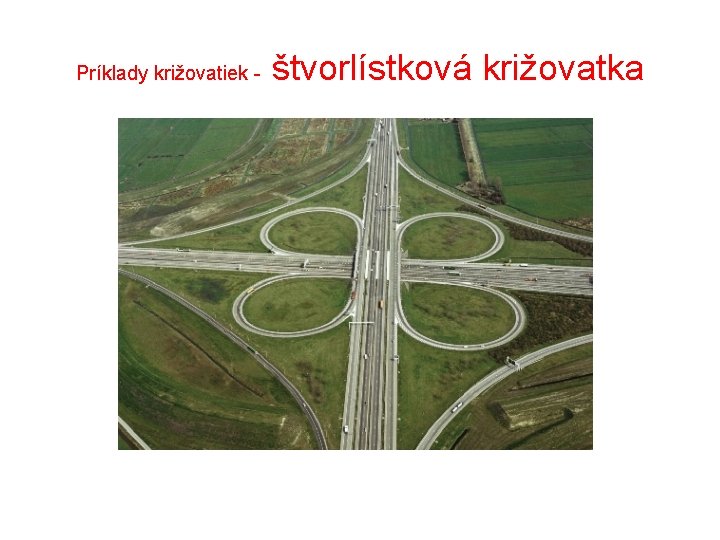

Príklady križovatiek - štvorlístková križovatka

Príklady križovatiek - Rozštepová križovatka

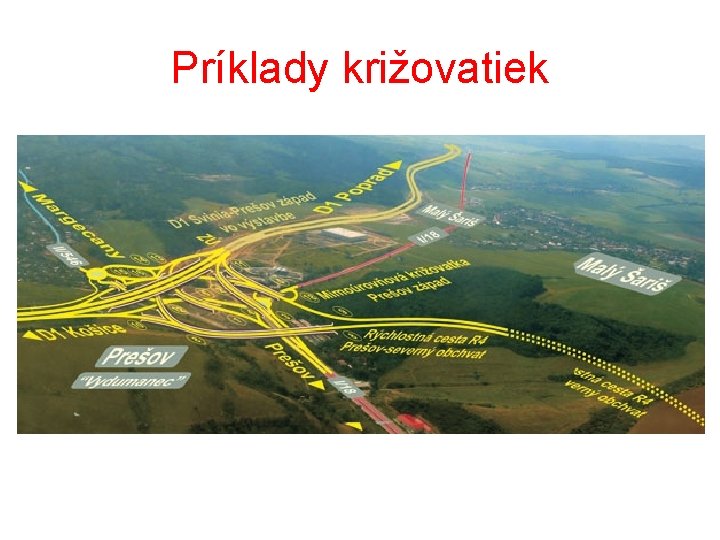

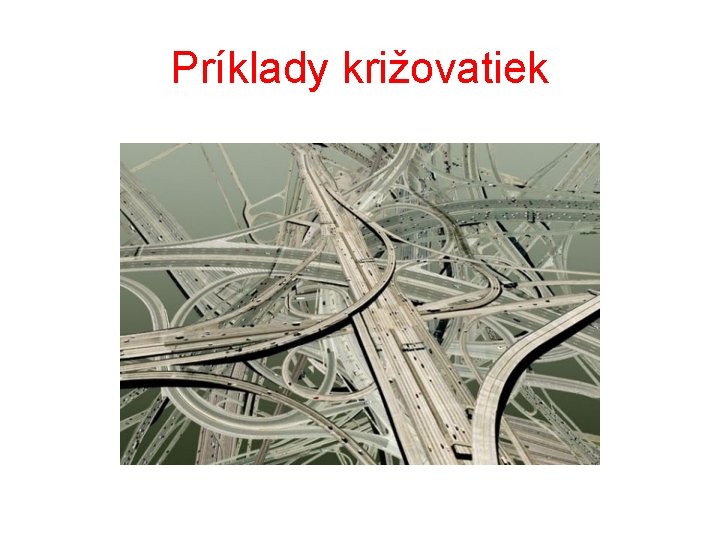

Príklady križovatiek

Príklady križovatiek

Príklady križovatiek

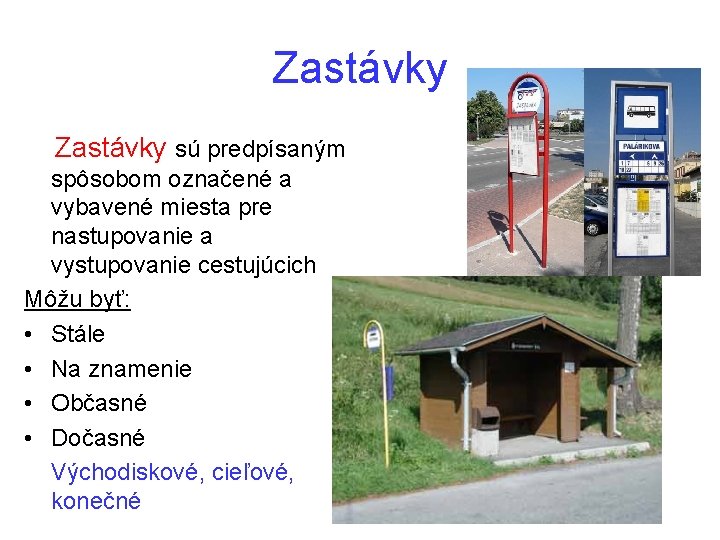

Zastávky sú predpísaným spôsobom označené a vybavené miesta pre nastupovanie a vystupovanie cestujúcich Môžu byť: • Stále • Na znamenie • Občasné • Dočasné Východiskové, cieľové, konečné

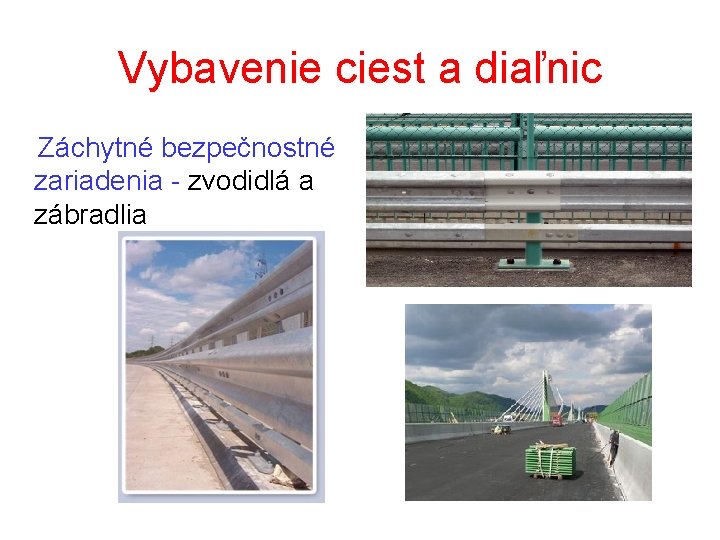

Vybavenie ciest a diaľnic Záchytné bezpečnostné zariadenia - zvodidlá a zábradlia

Vybavenie ciest a diaľnic Vodiace bezpečnostné zariadenia – prúžky a stĺpiky

Vybavenie ciest a diaľnic Dopravné značky zvislé Dopravné značky vodorovné

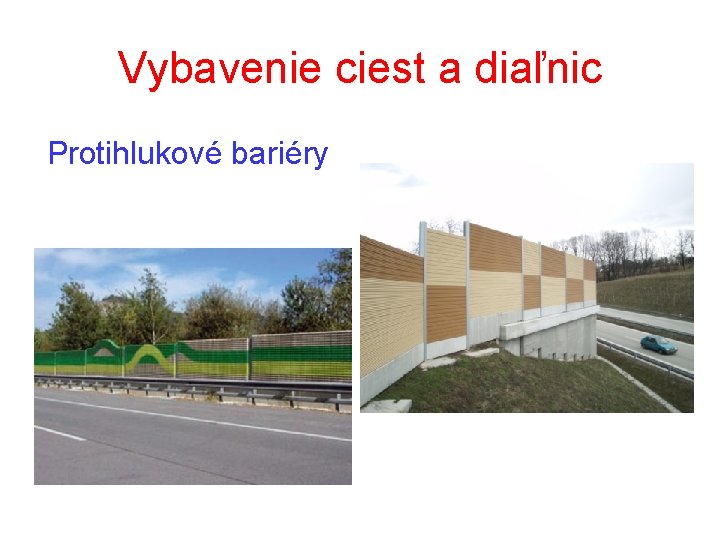

Vybavenie ciest a diaľnic Protihlukové bariéry

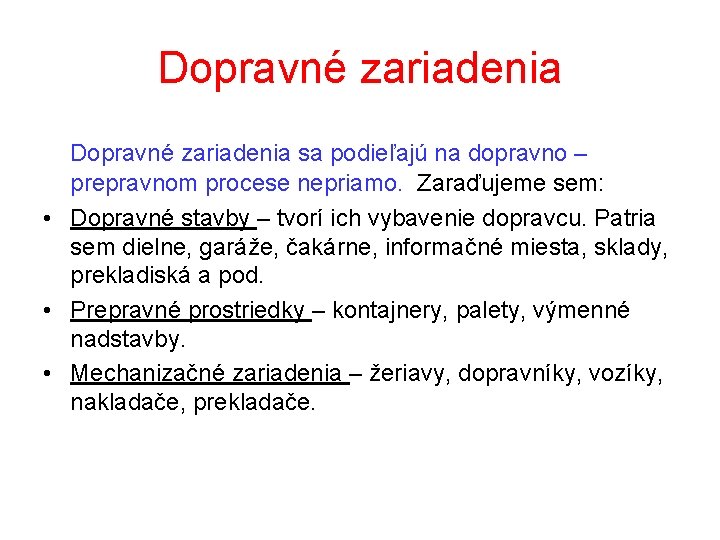

Dopravné zariadenia sa podieľajú na dopravno – prepravnom procese nepriamo. Zaraďujeme sem: • Dopravné stavby – tvorí ich vybavenie dopravcu. Patria sem dielne, garáže, čakárne, informačné miesta, sklady, prekladiská a pod. • Prepravné prostriedky – kontajnery, palety, výmenné nadstavby. • Mechanizačné zariadenia – žeriavy, dopravníky, vozíky, nakladače, prekladače.
