Grafikon vlakové dopravy GVD

• souhrn opatření a pomůcek souvisejících s vlakovou dopravou • zjednodušené grafické znázornění jízdy vlaku v diagramu „dráha – čas“, znázornění vztaženo k čelu vozidla • JŘ vlaku je časová poloha konkrétního vlaku na konkrétním časovém úseku B A

ČÍSLOVÁNÍ VLAKŮ číslo 1 - 199 200 - 499 500 - 599 600 - 999 1000 - 1299 1300 - 1399 1400 - 1599 1600 - 1999 2000 – 29 999 druh vlaku expresní mezistátní R mezistátní expresní vnitrostátní R vnitro mezistátní sezónní vlaky speciální R sezónní vnitro Sp vnitro osobní, soupravové

ČÍSLOVÁNÍ VLAKŮ - nákladní • pětimístné označení • mezinárodní vlaky …první číslice 4 • vnitrostátní vlaky, první číslice: • • 5 … Nex, Rn, Vn 6 … Pn 7 … Lv 8, 9 … Mn, Vleč

GVD - druhy • dle poměru rychlosti jízdy vlaků • dle počtu traťových kolejí • dle počtu vlaků v jednom a druhém směru

rovnoběžný GVD

nerovnoběžný GVD

jednokolejný

dvoukolejný

vícekolejný

jednoduchý

skupinový

svazkový

částečně svazkový

SESTAVA GVD - kvantitativní podklady • délka vlaku – délka soupravy + délka hnacích vozidel – délka soupravy … norma pro sestavu GVD • udává se: – v nápravách … vlaky osobní dopravy – v tunách … vlaky nákladní • norma délky vychází z užitečné délky staničních kolejí, nesmí překročit: • • osobní tažené … 100 náprav osobní sunuté … 60 náprav nákladní tažené … 700 m nákladní sunuté … 300 m

SESTAVA GVD kvantitativní podklady • hmotnost vlaku – hmotnost všech vozidel ve vlaku, vyjma nezavěšených postrků • dopravní hmotnost – hmotnost vozidel nevyvíjejících tažnou sílu včetně nákladu a cestujících • pravidelná hmotnost – normativ hmotnosti předepsaný plánem vlakotvorby, uvádí SJŘ

SESTAVA GVD kvantitativní podklady • normativ hmotnosti se liší dle druhu soupravy a jejího jízdního odporu • R … osobní vozy normální stavby, hmotnost > 29 t • S … dvounápravové osobní vozy a nákladní vlaky, jestliže hmotnost/nápravu je 10 – 15 t • M … vozy lehké stavby, hmotnost do 29 t • T … nákladní vlaky, hmotnost/nápravu > 15 t • U … nákladní vlaky, hmotnost na nápravu < 10 t

SESTAVA GVD - časové podklady • jízdní doby • časový úsek odpovídající jízdě mezi dvěma dopravnami nebo dopravnou a stanovištěm • celková jízdní doba • z výchozí do cílové stanice • teoretická jízdní doba • zjištěna výpočtem (řada HV, zátěž, úsek, …) • pravidelná jízdní doba • stanoveny pro každý vlak, uvedeny v SJŘ, podklad do GVD • obsahují „vnitřní zálohu“

SESTAVA GVD - časové podklady • ve výpočtech zohledněny přirážky: – na rozjezd • osobní vlaky … 0, 5 – 1 min. • nákladní vlaky závislé tr. … 1 – 1, 5 min. • nákladní vlaky nezávislé tr. … 1 – 3, 5 min. – na zastavení • osobní vlaky … 0, 5 min. • nákladní vlaky … 1, 0 min.

SESTAVA GVD - časové podklady • pobyty – odpovídají min. času nezbytnému ke splnění všech úkonů při zastaveních • z přepravních důvodů • z dopravních důvodů • pro potřeby provozu kolejových vozidel • nejmenší délka pobytu musí odpovídat času k odbrždění vlakové soupravy • • • motory solo nebo do 20 náprav, jednotky … 0, 25 min. zastavení na znamení … 0, 25 min. osobní vlaky … 0, 5 min. nákladní I. způsob brzdění … 1 min. náklady II. způsob brzdění … 3 – 4 min.

POMŮCKY GVD • pro služební potřebu • • • nákresné jízdní řády sešitové jízdní řády zvláštních vlaků seznamy vlaků pro staniční zaměstnance seznamy vlaků pro traťové zaměstnance čekací doby plán vlakotvorby plán řadění nákladních vlaků vlaky osobní dopravy …

POMŮCKY GVD • pro cestující veřejnost • • vývěsné jízdní řády knižní jízdní řády seznamy „příjezdy a odjezdy“ elektronické jízdní řády

list gvd - nákresný jř • grafické znázornění jízdy vlaků • svisle … dráha, vodorovně … čas • vlaky děleny dle barvy: • • černě … osobní modře … nákladní modře čárkovaně … lokomotivní červeně … rušicí • vyznačeny přípoje, druh zabezpečovacího zařízení, počet traťových kolejí, km poloha, počet staničních kolejí, …

uvádění časových kót – do OSTRÉHO ÚHLU (desítky minut dány svislými osami, uvádí se hodnoty jednotek) 9 8 +8 2 6 6

žst. zast. hr. žst. 6 7

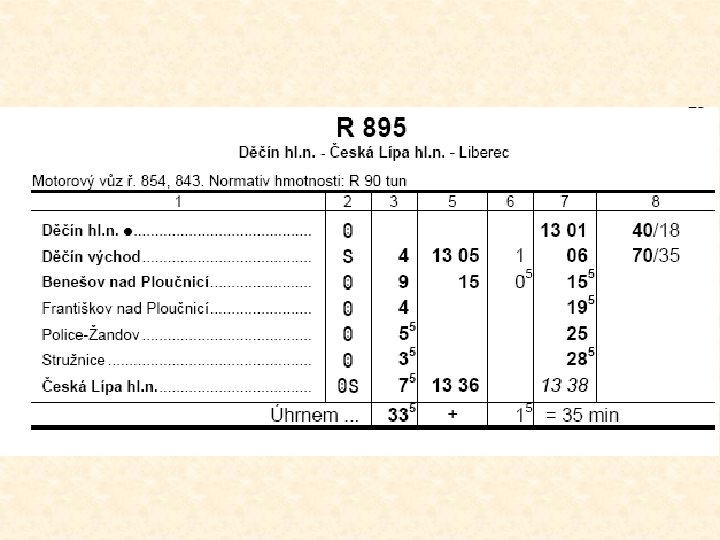

sešitový jř • soubor JŘ jednotlivých vlaků • uvádí se technické normativy vybraných druhů vlaků na určených úsecích pro konkrétní hnací vozidla • TABELÁRNÍ JÍZDNÍ ŘÁDY • všechny vlaky jedoucí po trati

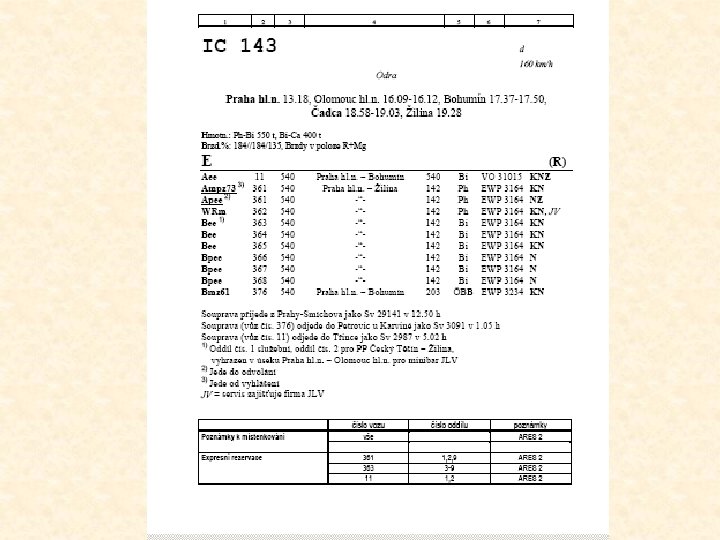

vlaky osobní dopravy • • • plánované řazení vlaků část 1 … expresní vlaky a rychlíky část 2 … mezinárodní Os a Sp část 3 … grafické oběhy souprav část 4 … Os zpracovávají se pro všechny vlaky osobní dopravy

• uvádí se: • • • číslo a kategorie druh vytápění jméno trasa normativ hmotnosti omezení brzda R, R+Mg potřebné brzdicí procento místenkování propojení kabelů řazení a běh vozu

čekací doby • opatření pro vyčkávání přípojných vlaků • přípoj JE x přípoj NENÍ • základní čekací doba • 5 min. … expresní vlaky (jen na expresní), R • 10 min. … Sp, Os • doba na přestup • musí být zachována • nezahrnuje se do čekacích dob • čekací doby lze operativně upravit
