TECHNICKÉ KRESLENÍ Pravoúhlé promítání 9. cvičení[1] Autor: Ing. Jindřich Růžička Škola: Hotelová škola, Obchodní akademie a Střední průmyslová škola Teplice, Benešovo náměstí 1, p. o. Kód: VY_32_INOVACE _TEK_1031 11. 9. 2012 1

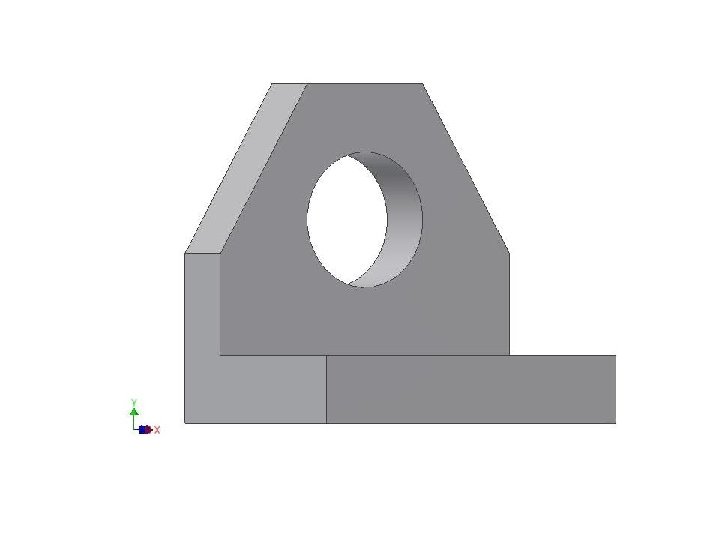

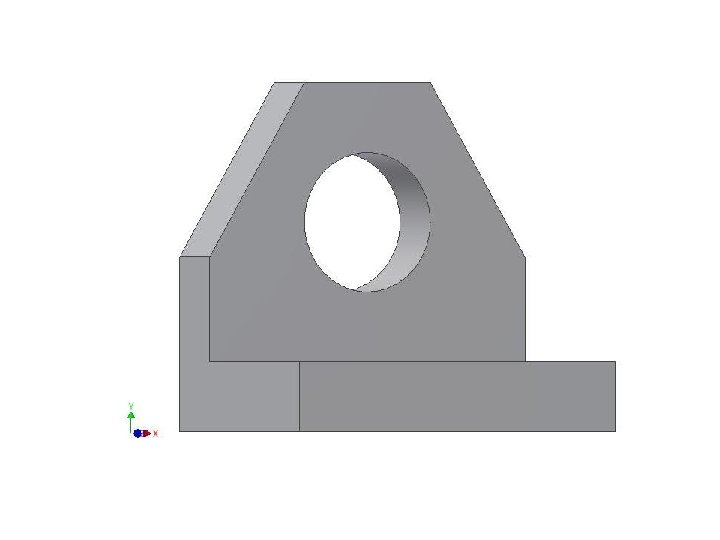

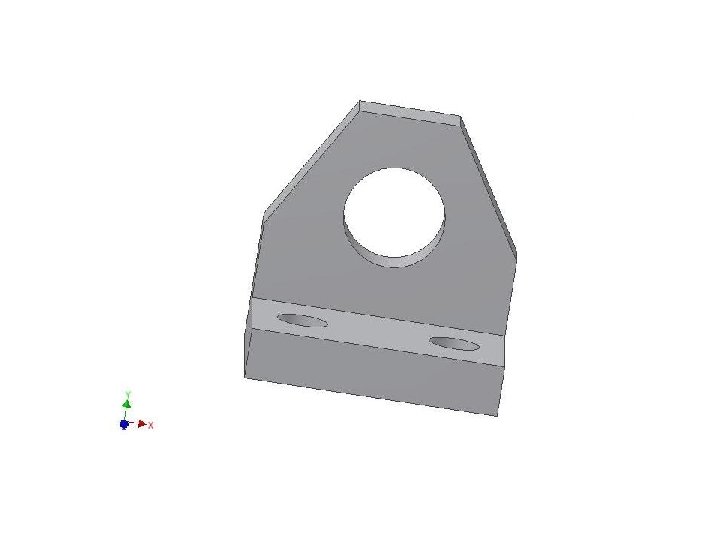

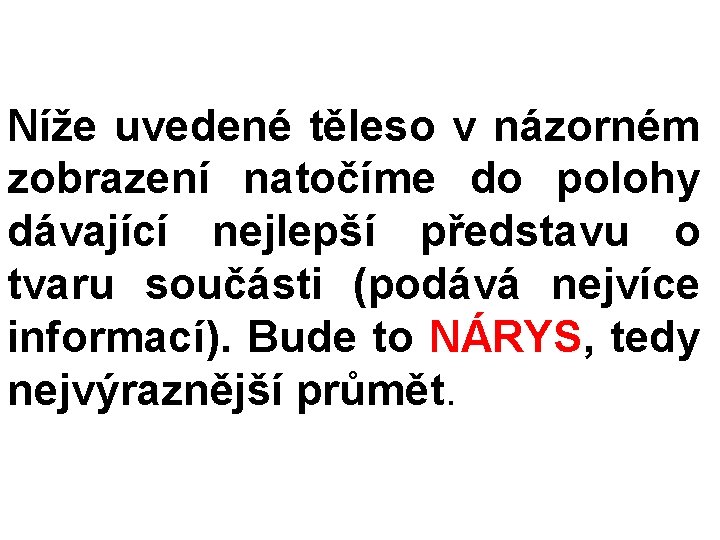

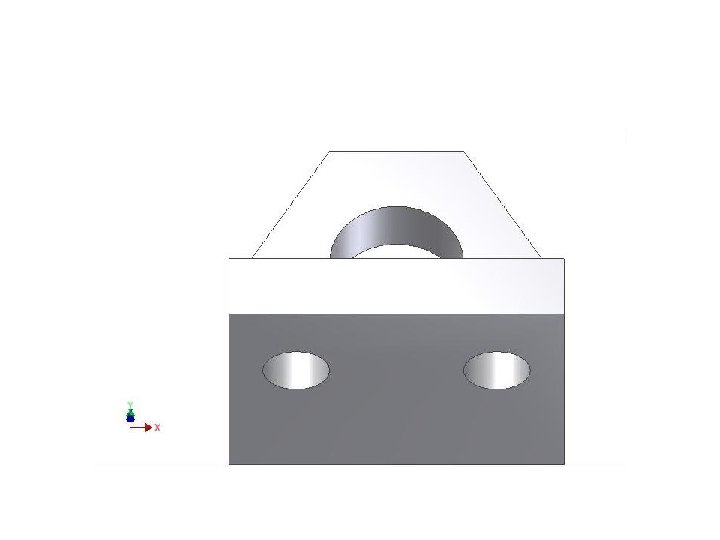

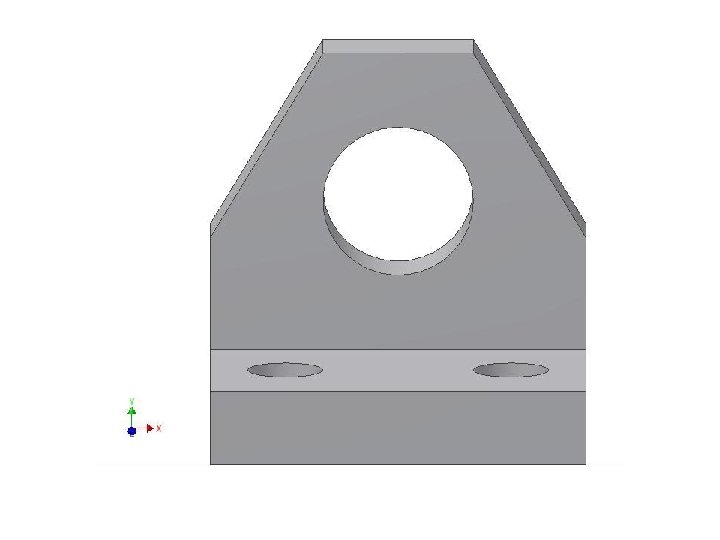

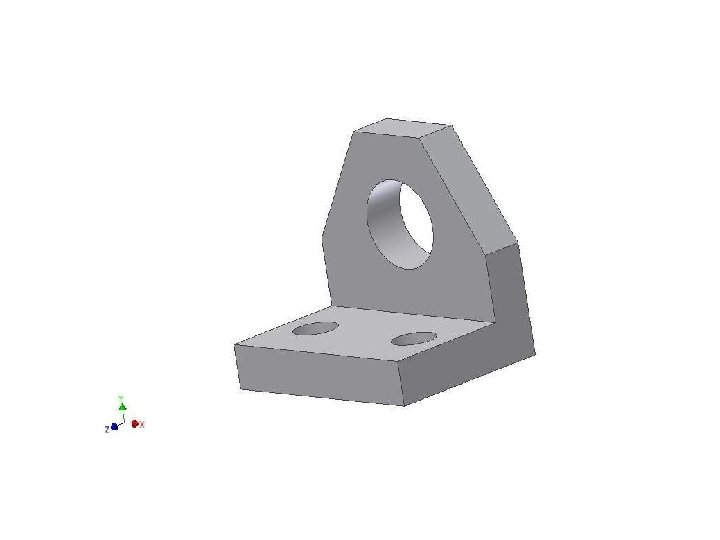

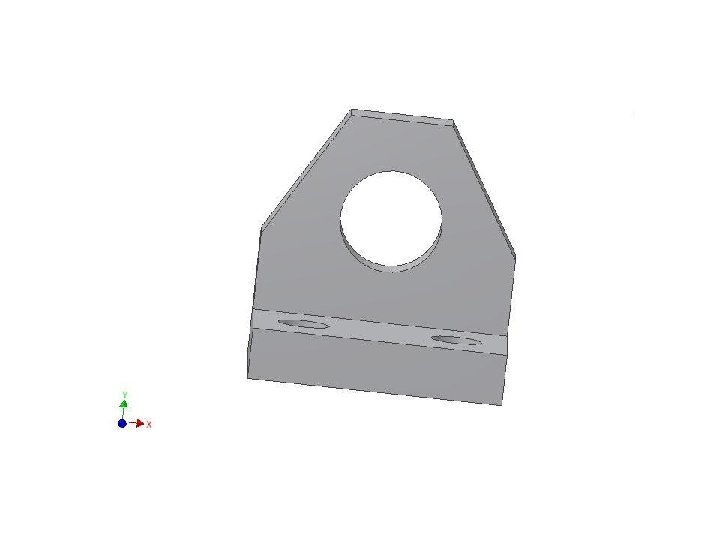

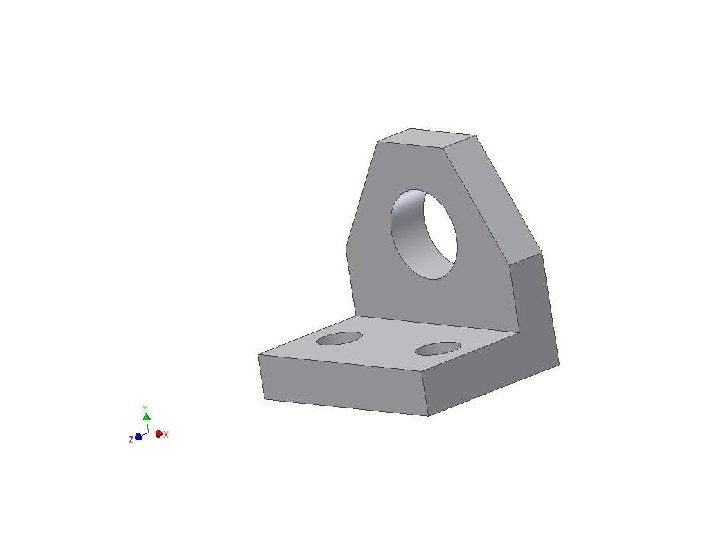

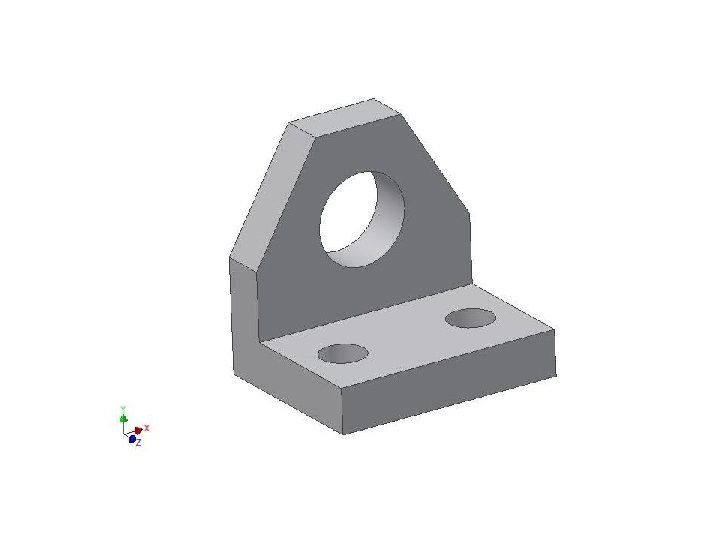

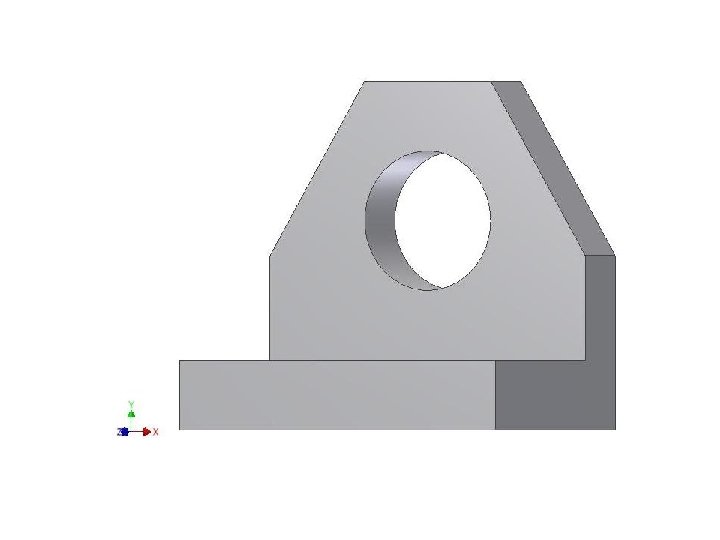

Níže uvedené těleso v názorném zobrazení natočíme do polohy dávající nejlepší představu o tvaru součásti (podává nejvíce informací). Bude to NÁRYS, tedy nejvýraznější průmět.

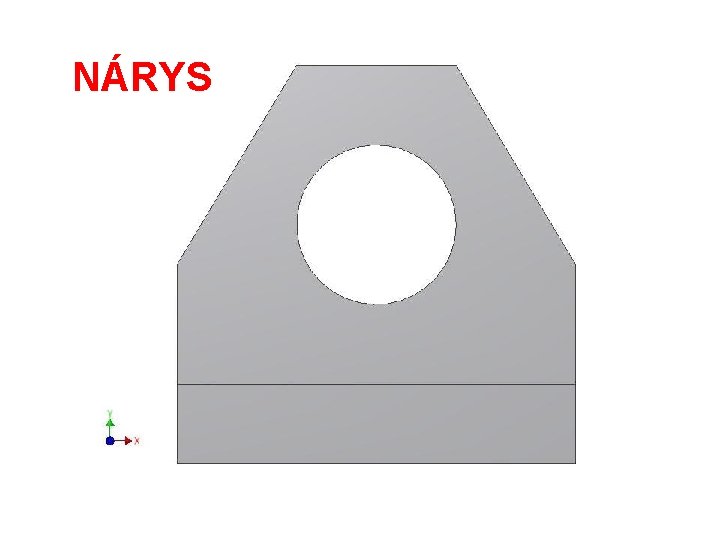

NÁRYS

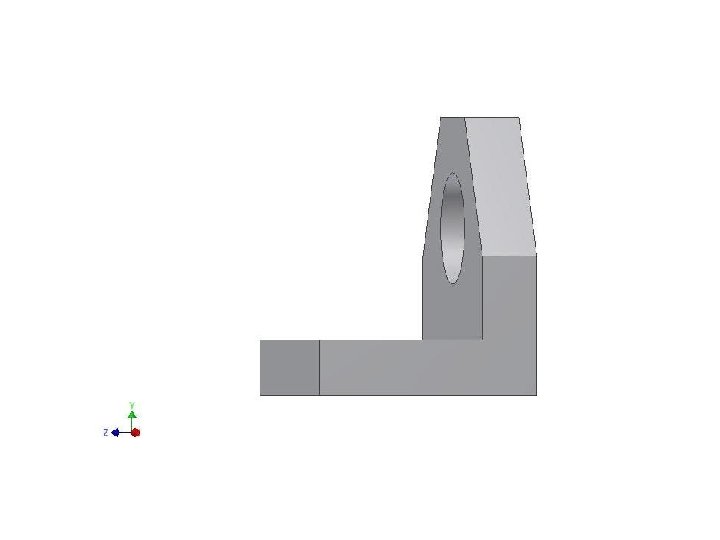

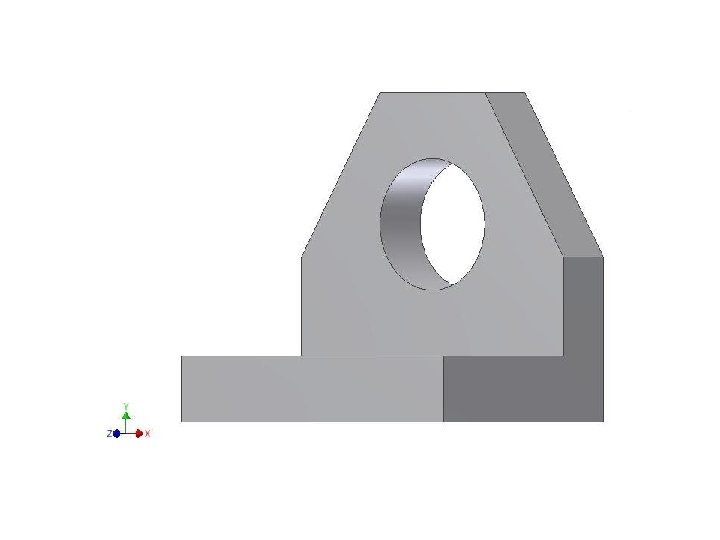

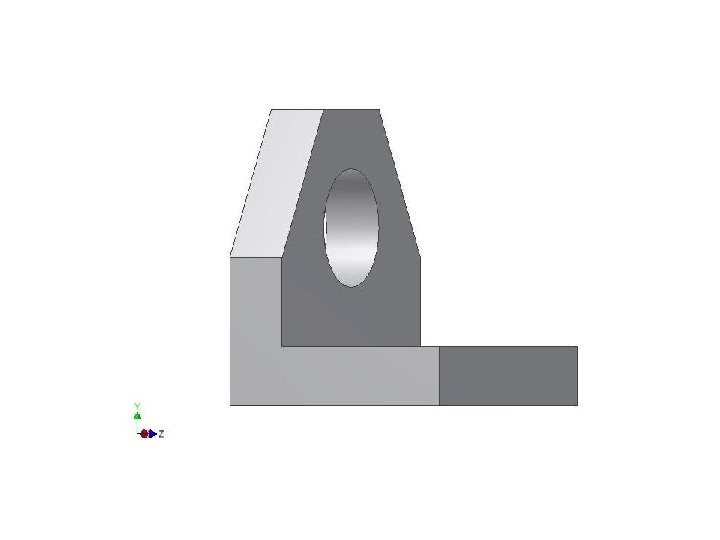

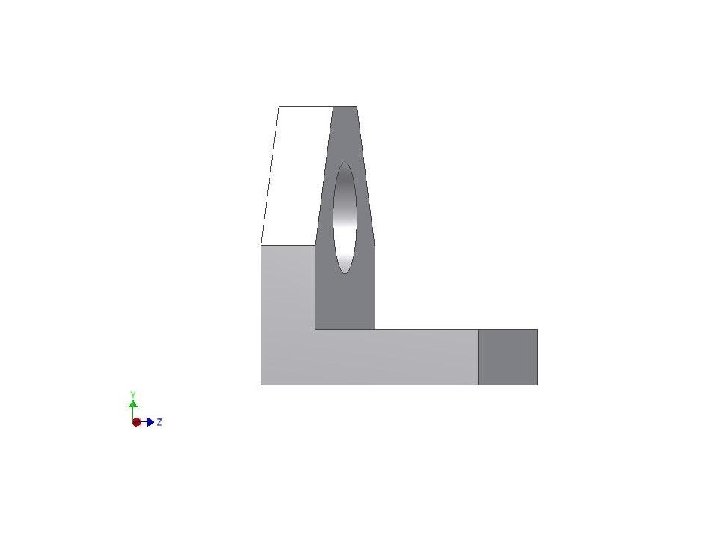

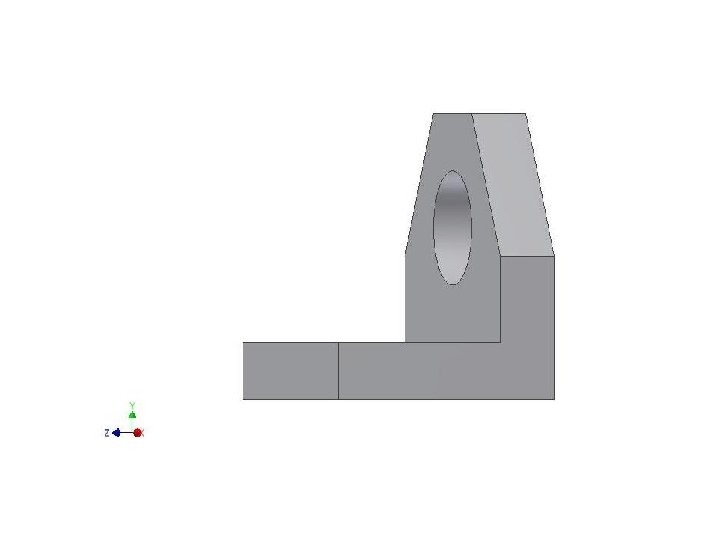

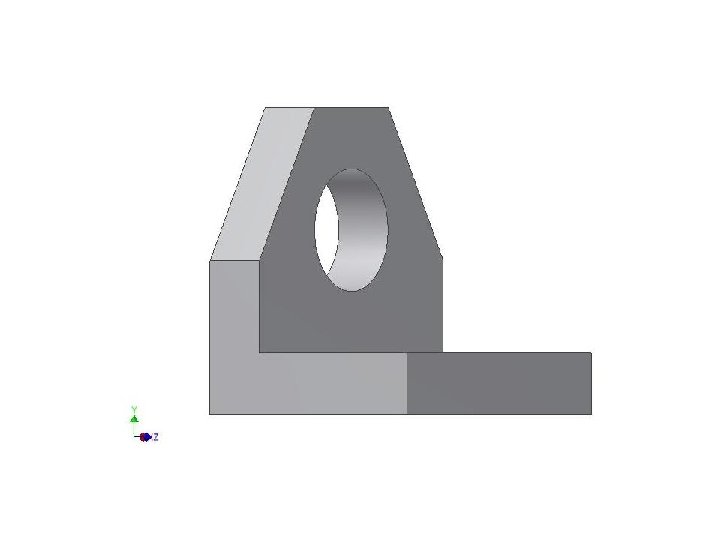

Nyní součást přetočíme doprava, tj. podíváme se na ni vlastně zleva a promítneme ji doprava – dostaneme tak PRAVÝ BOKORYS.

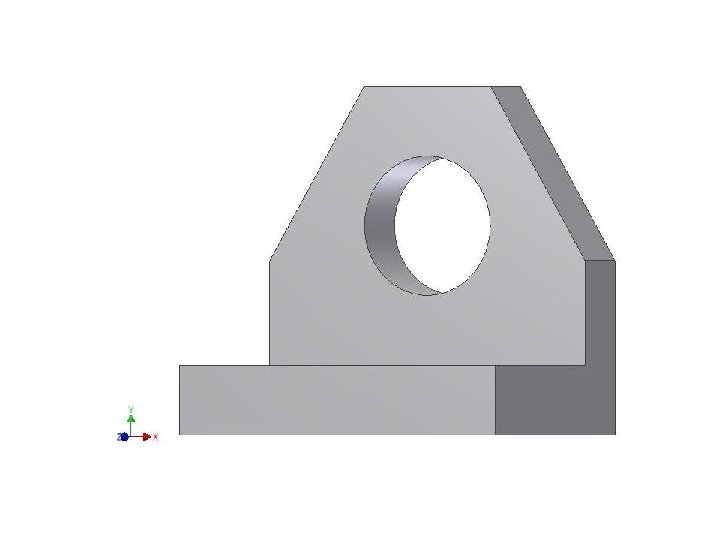

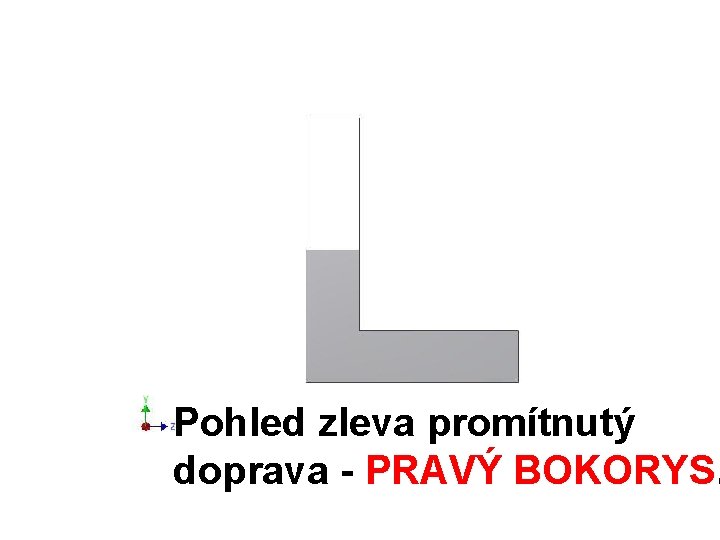

Pohled zleva promítnutý doprava - PRAVÝ BOKORYS.

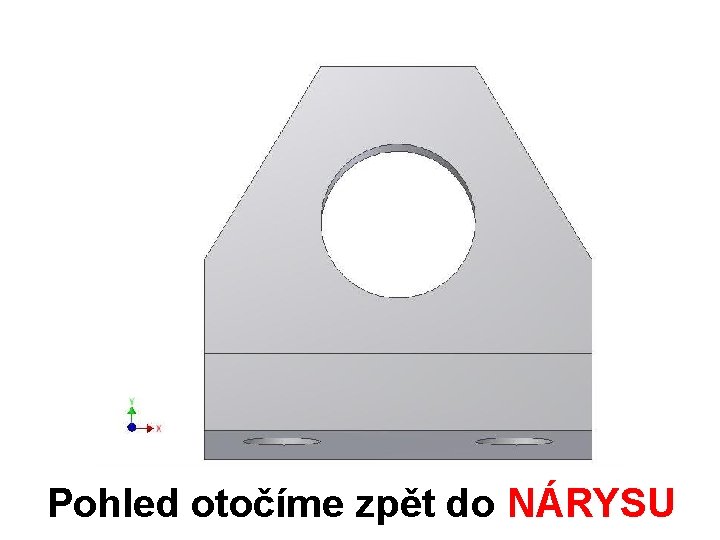

Pohled otočíme zpět do NÁRYSU.

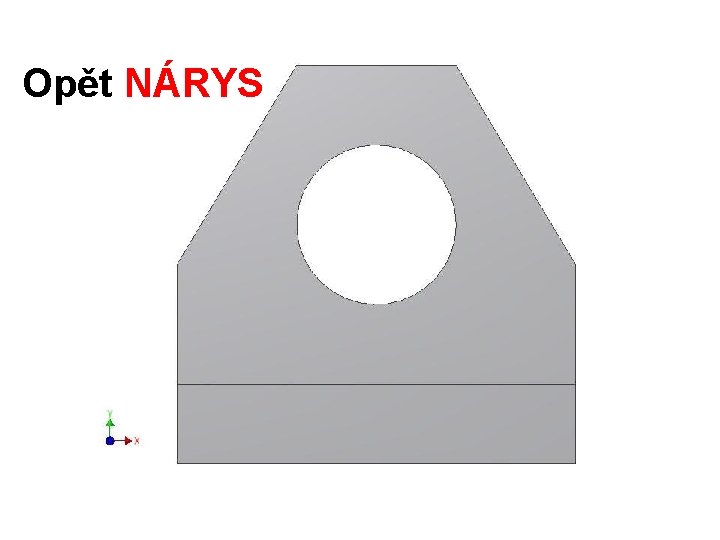

Opět NÁRYS

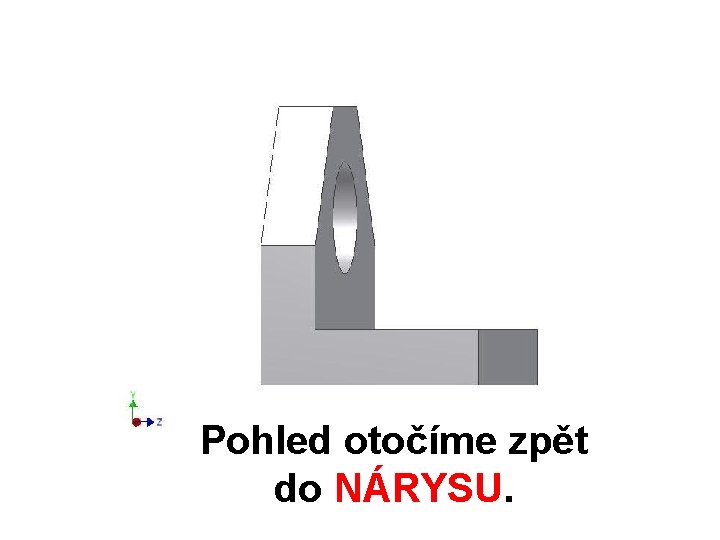

Nyní součást přetočíme doleva, tj. podíváme se na ni vlastně zprava a promítneme ji doleva – dostaneme tak LEVÝ BOKORYS.

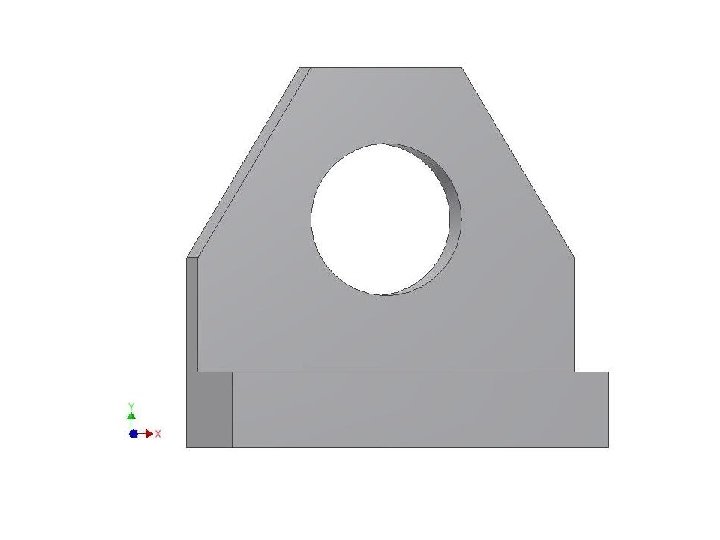

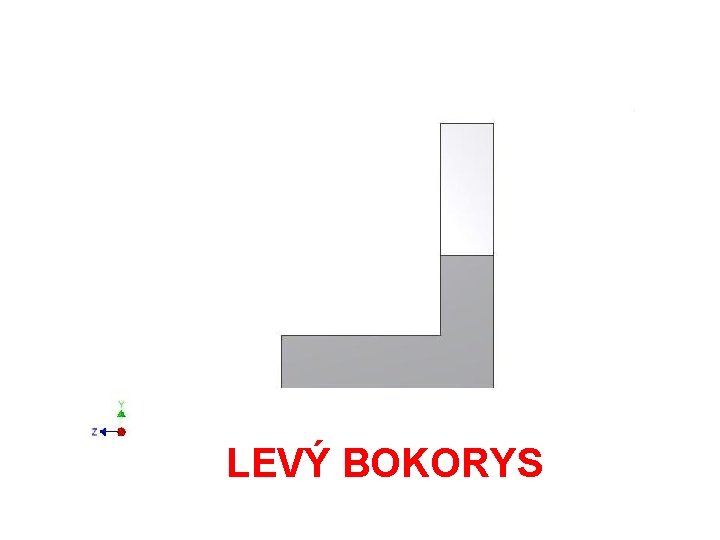

LEVÝ BOKORYS

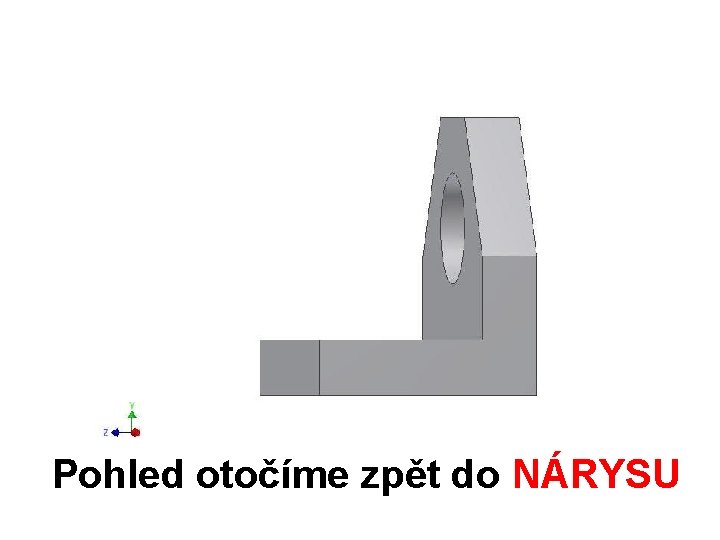

Pohled otočíme zpět do NÁRYSU

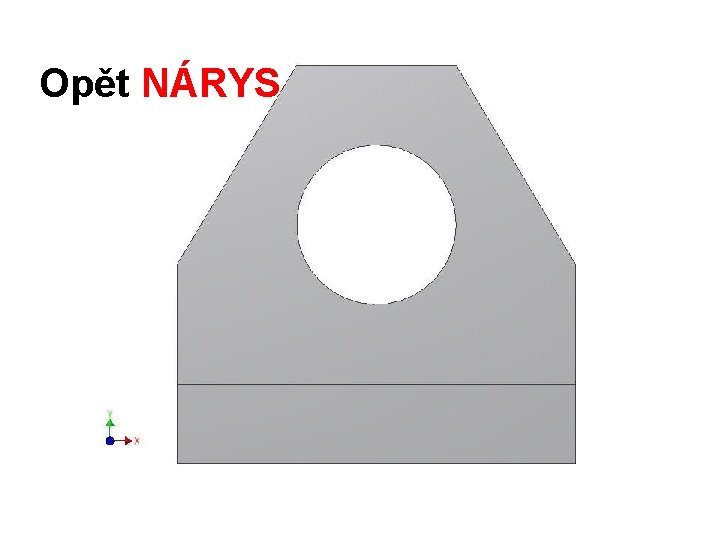

Opět NÁRYS

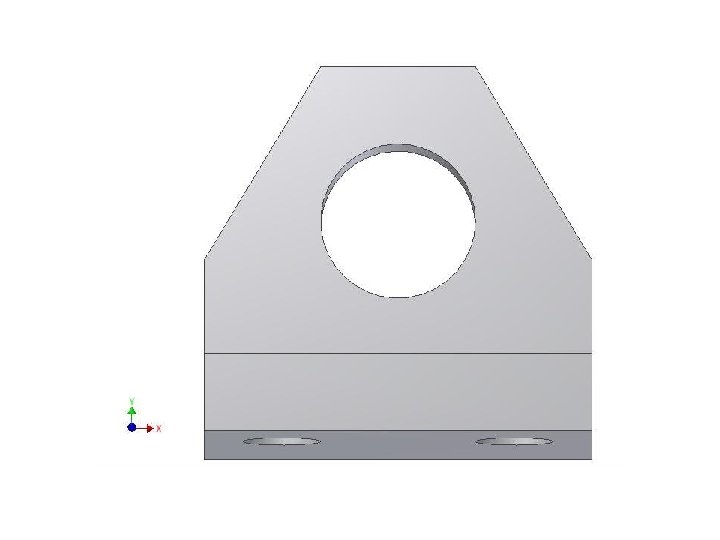

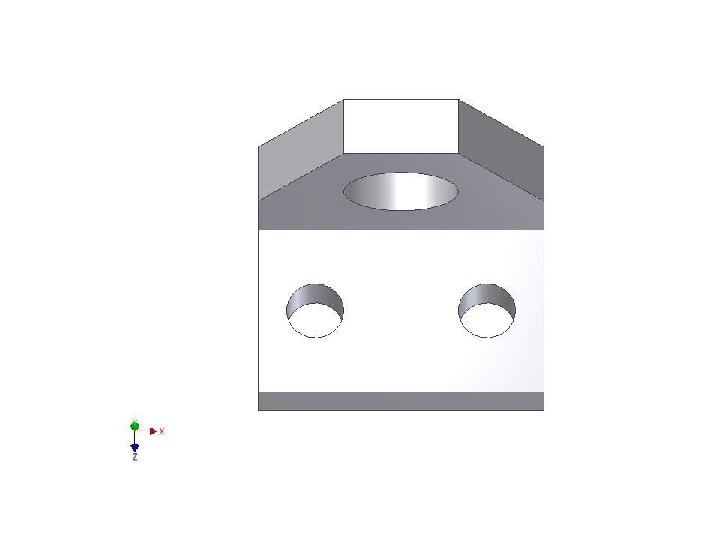

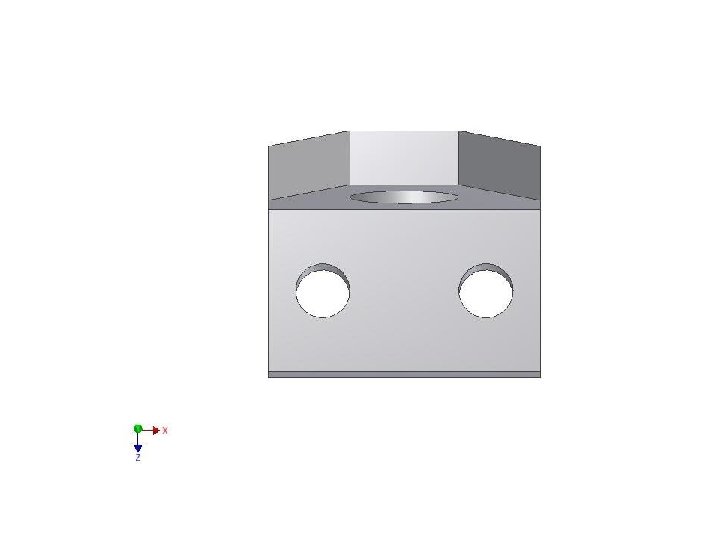

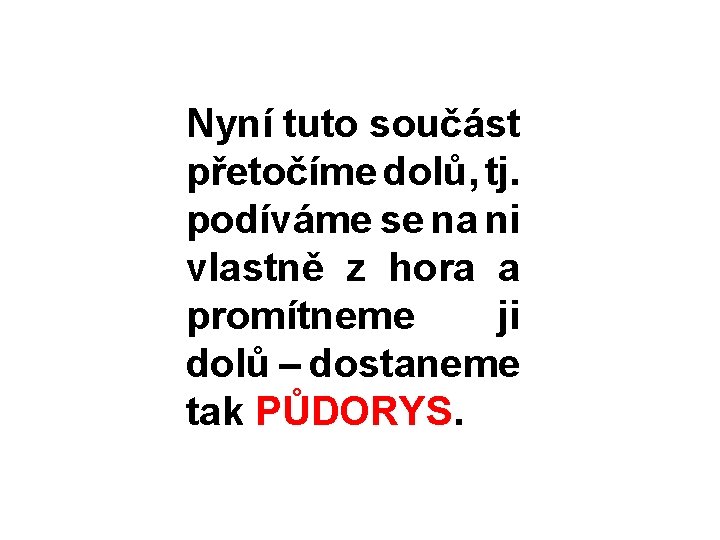

Nyní tuto součást přetočíme dolů, tj. podíváme se na ni vlastně z hora a promítneme ji dolů – dostaneme tak PŮDORYS.

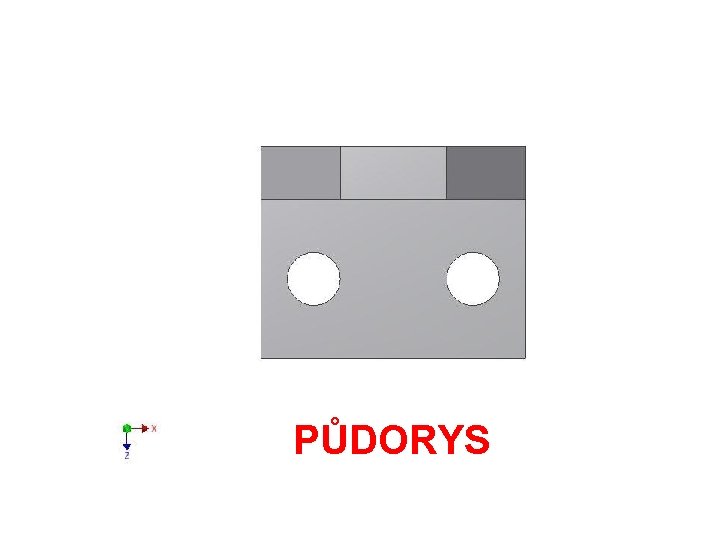

PŮDORYS

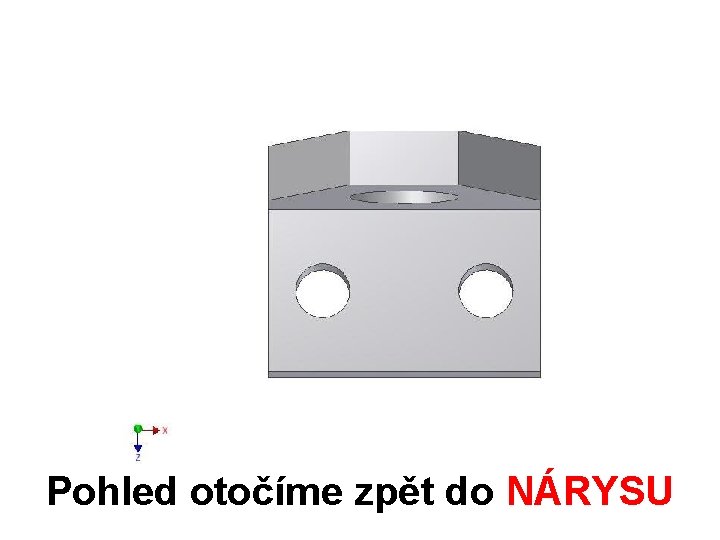

Pohled otočíme zpět do NÁRYSU

Opět NÁRYS

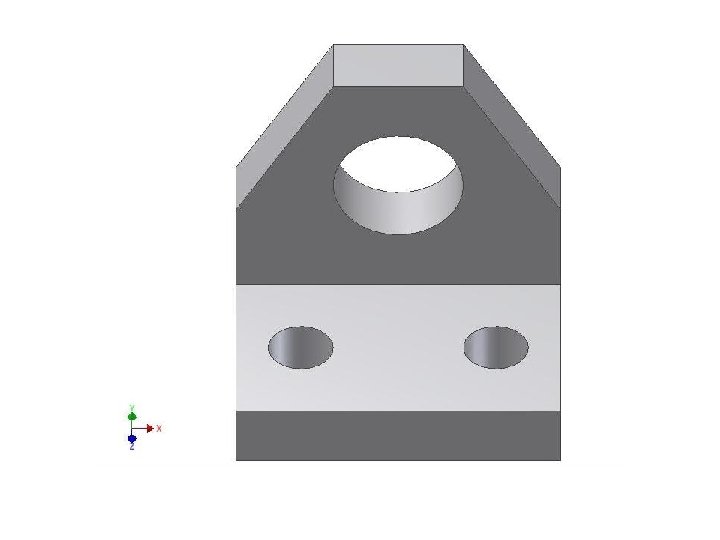

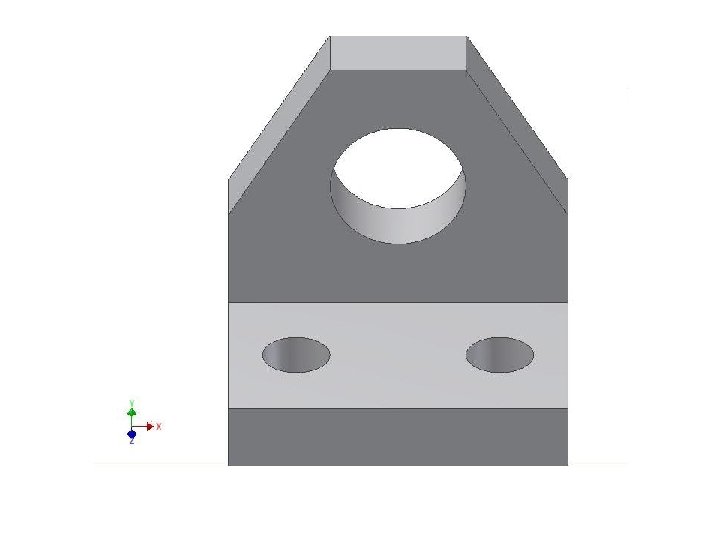

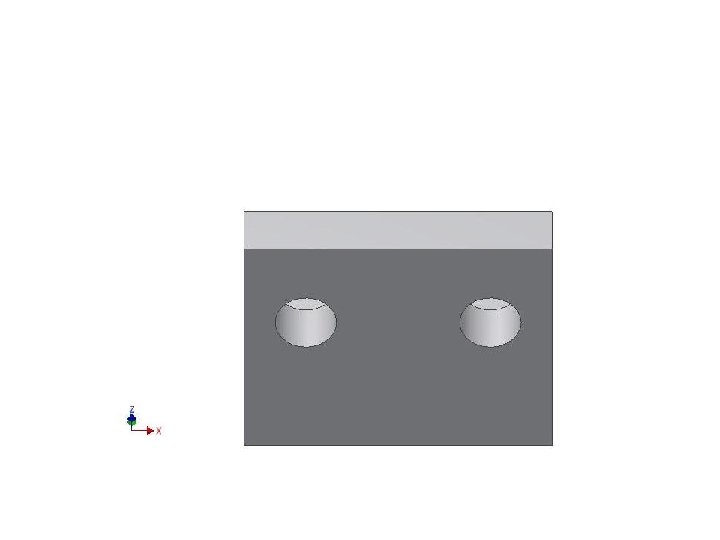

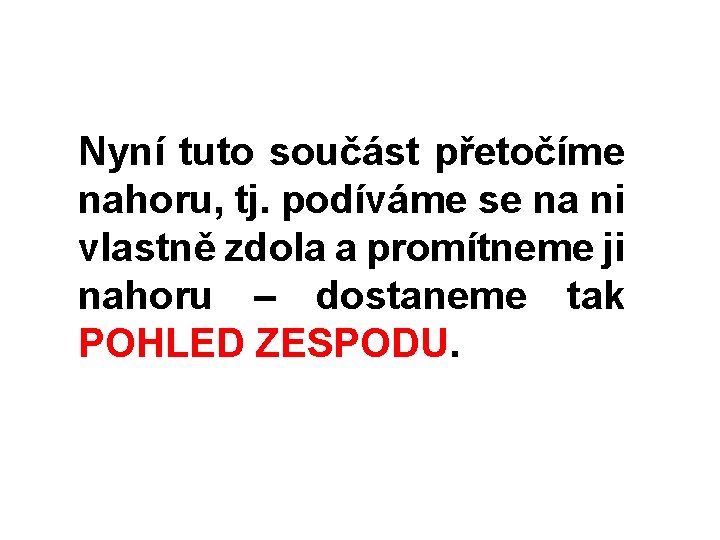

Nyní tuto součást přetočíme nahoru, tj. podíváme se na ni vlastně zdola a promítneme ji nahoru – dostaneme tak POHLED ZESPODU.

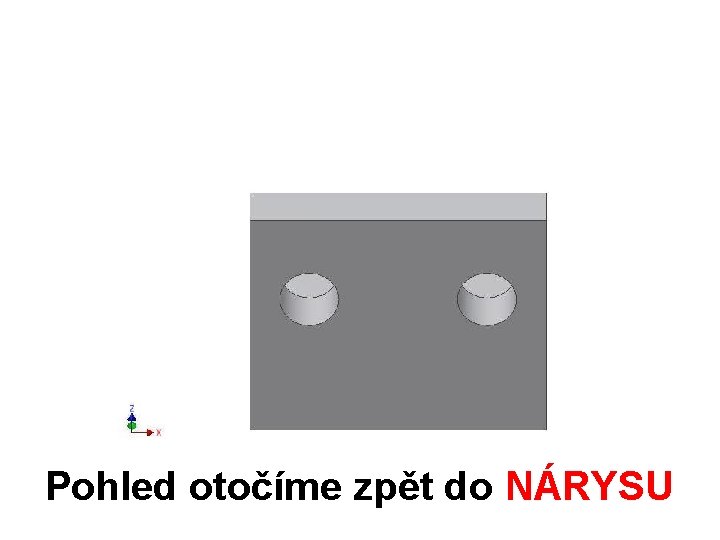

Pohled otočíme zpět do NÁRYSU

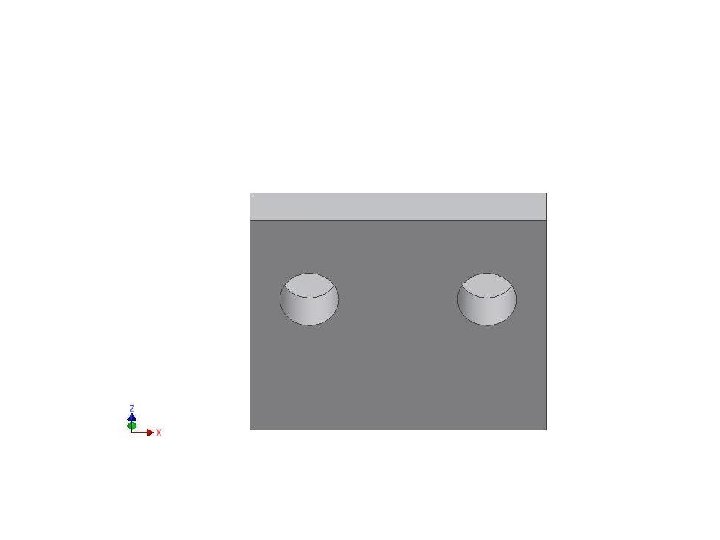

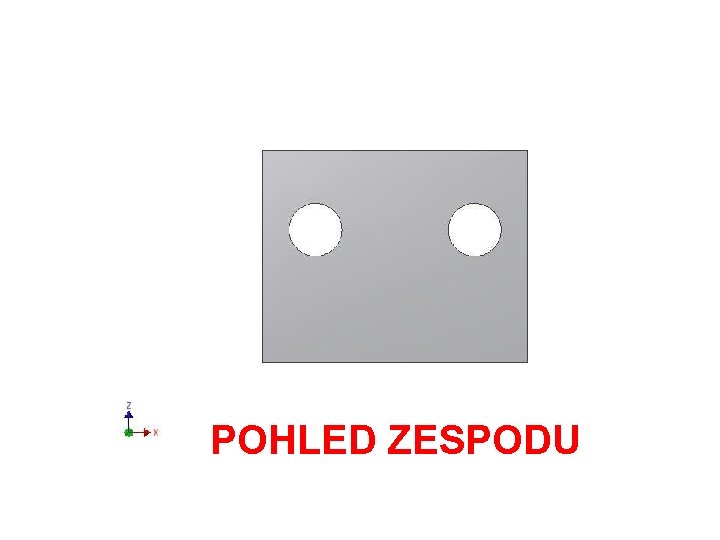

POHLED ZESPODU

Pohled otočíme zpět do NÁRYSU

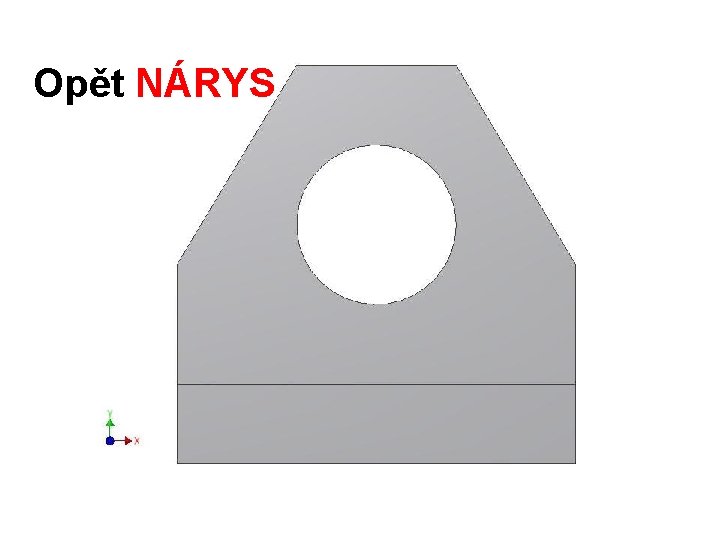

Opět NÁRYS

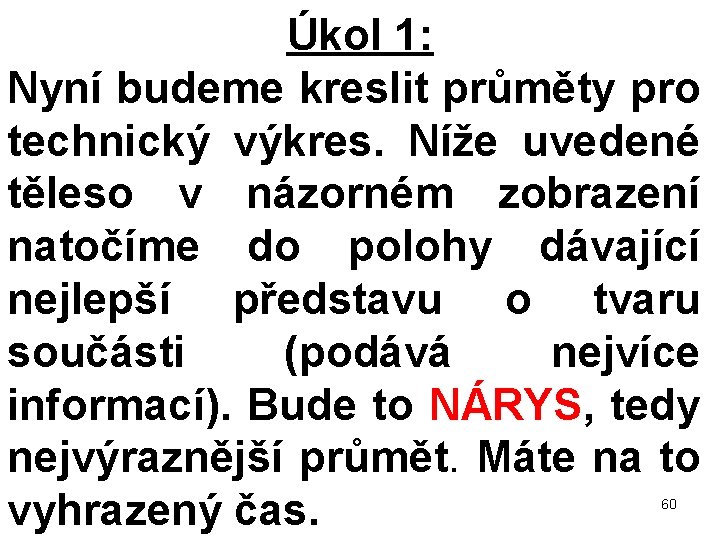

Úkol 1: Nyní budeme kreslit průměty pro technický výkres. Níže uvedené těleso v názorném zobrazení natočíme do polohy dávající nejlepší představu o tvaru součásti (podává nejvíce informací). Bude to NÁRYS, tedy nejvýraznější průmět. Máte na to vyhrazený čas. 60

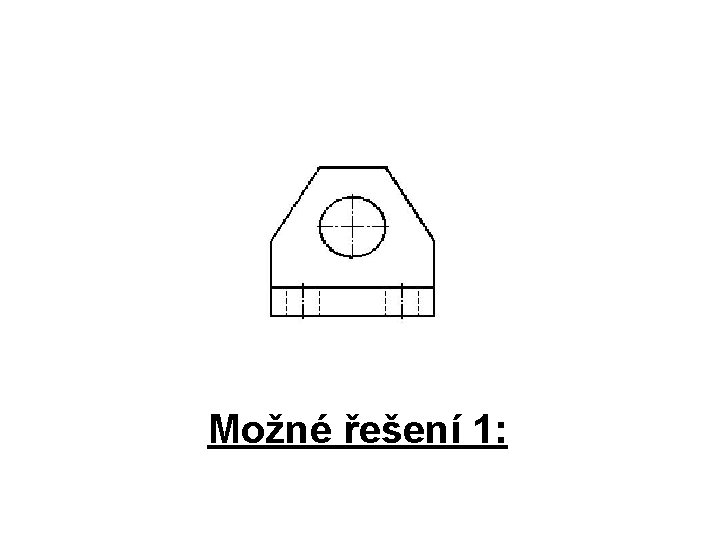

Možné řešení 1:

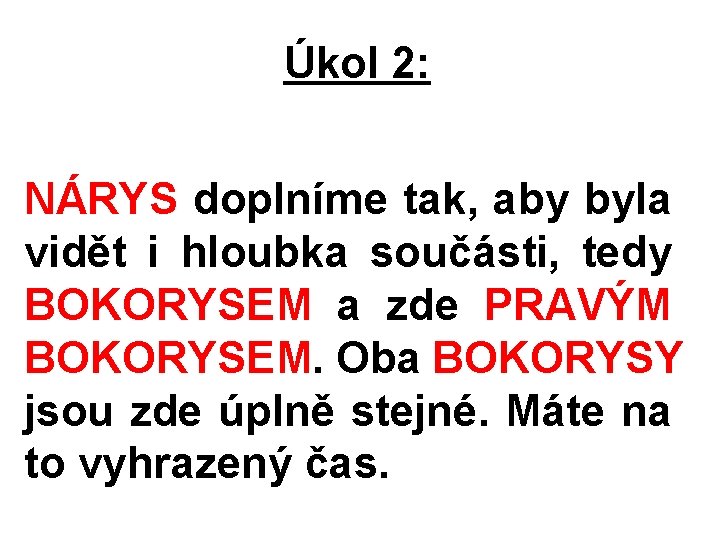

Úkol 2: NÁRYS doplníme tak, aby byla vidět i hloubka součásti, tedy BOKORYSEM a zde PRAVÝM BOKORYSEM. Oba BOKORYSY jsou zde úplně stejné. Máte na to vyhrazený čas.

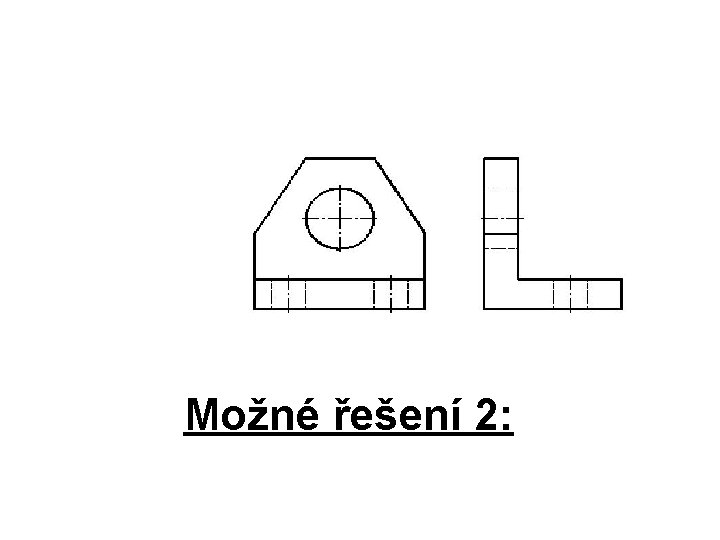

Možné řešení 2:

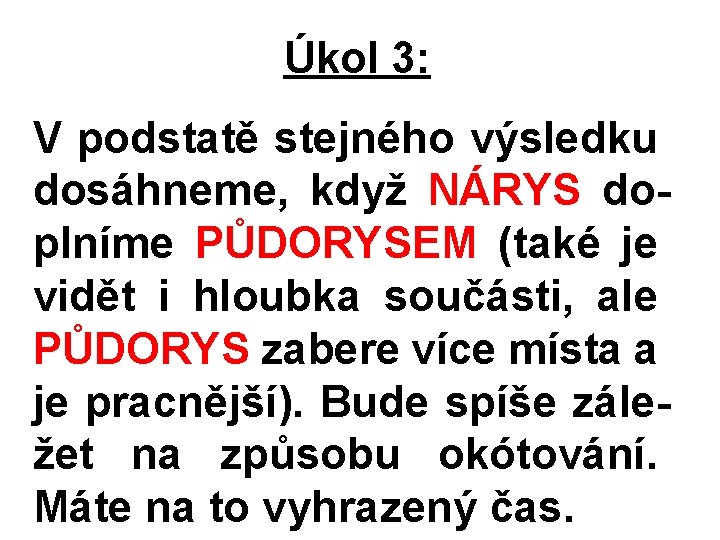

Úkol 3: V podstatě stejného výsledku dosáhneme, když NÁRYS doplníme PŮDORYSEM (také je vidět i hloubka součásti, ale PŮDORYS zabere více místa a je pracnější). Bude spíše záležet na způsobu okótování. Máte na to vyhrazený čas.

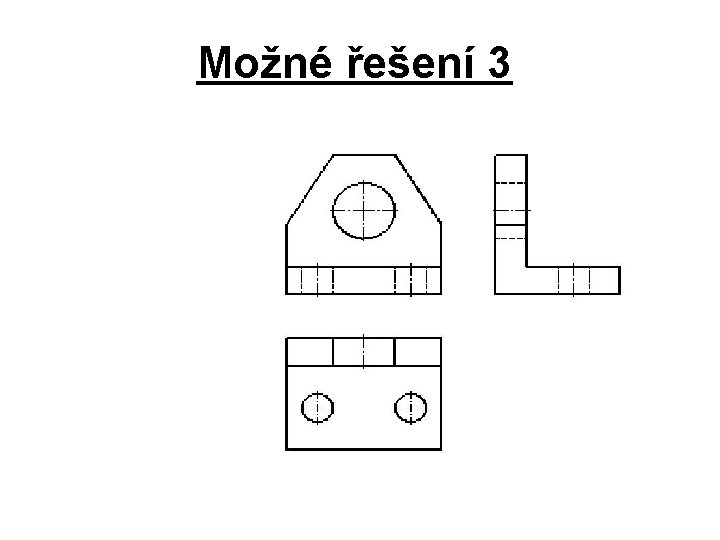

Možné řešení 3

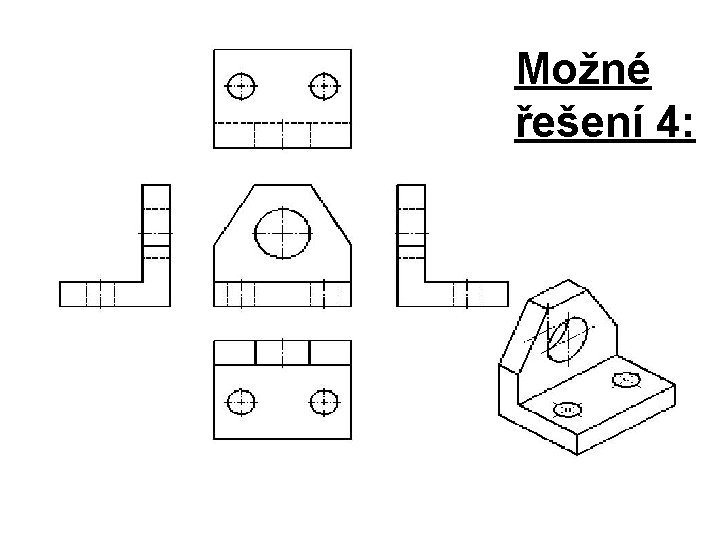

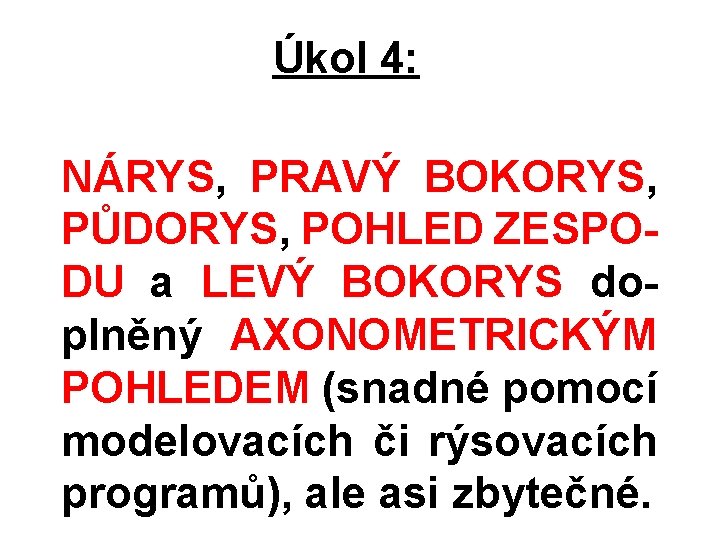

Úkol 4: NÁRYS, PRAVÝ BOKORYS, PŮDORYS, POHLED ZESPODU a LEVÝ BOKORYS doplněný AXONOMETRICKÝM POHLEDEM (snadné pomocí modelovacích či rýsovacích programů), ale asi zbytečné.

Možné řešení 4:

Konec cvičení v Power. Pointu Dále ve složce následuje soubor vyrobený v modelovacím programu Inventor 10 od firmy Autodesk, ve kterém jej můžeme prohlížet nebo v jeho free Autodesk Inventor View 2013 přiloženém také ve složce. Může to pomoci v názornosti výuky.

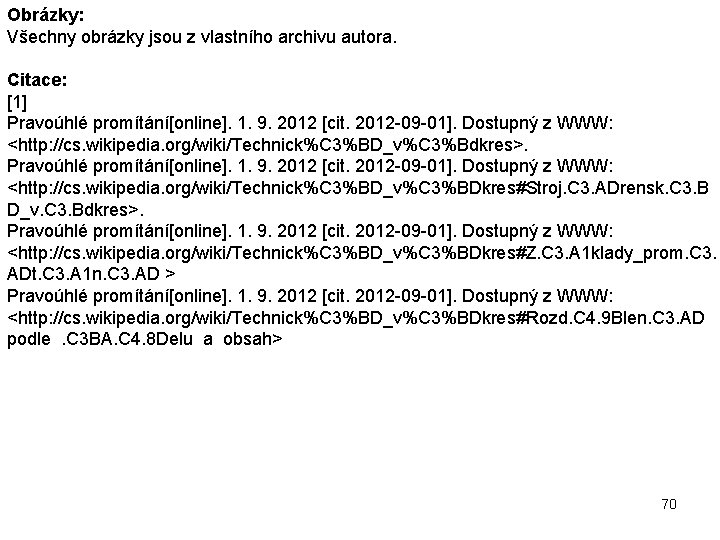

Obrázky: Všechny obrázky jsou z vlastního archivu autora. Citace: [1] Pravoúhlé promítání[online]. 1. 9. 2012 [cit. 2012 -09 -01]. Dostupný z WWW: <http: //cs. wikipedia. org/wiki/Technick%C 3%BD_v%C 3%Bdkres>. Pravoúhlé promítání[online]. 1. 9. 2012 [cit. 2012 -09 -01]. Dostupný z WWW: <http: //cs. wikipedia. org/wiki/Technick%C 3%BD_v%C 3%BDkres#Stroj. C 3. ADrensk. C 3. B D_v. C 3. Bdkres>. Pravoúhlé promítání[online]. 1. 9. 2012 [cit. 2012 -09 -01]. Dostupný z WWW: <http: //cs. wikipedia. org/wiki/Technick%C 3%BD_v%C 3%BDkres#Z. C 3. A 1 klady_prom. C 3. ADt. C 3. A 1 n. C 3. AD > Pravoúhlé promítání[online]. 1. 9. 2012 [cit. 2012 -09 -01]. Dostupný z WWW: <http: //cs. wikipedia. org/wiki/Technick%C 3%BD_v%C 3%BDkres#Rozd. C 4. 9 Blen. C 3. AD podle. C 3 BA. C 4. 8 Delu a obsah> 70
