SMS MMS INTERNET PIETER HEYMAN DOSSIER SMS EN

SMS MMS INTERNET PIETER HEYMAN DOSSIER : SMS EN MMS VOOR HET INTERNET / IMPLEMENTATIE

SMS MMS INTERNET • Short Message Service • Korte definitie : is een dienst om met behulp van een mobiele telefoon korte berichten te zenden of te ontvangen.

SMS MMS INTERNET KENMERKEN • • • 140 bytes groot = 140 8 bits tekens = 160 7 bits tekens = 70 16 bits tekens (voor chinees , japans of koreaans) Buiten de 140 bytes vallen de routeringsgegevens zoals afzender, prioriteit en bestemming.

SMS MMS INTERNET DE INHOUD VAN SMS BERICHT • Tekst : 140 tekens • Kleine afbeelding : gepixelde afbeelding met enkele kleurwaardes • Ringtone : beperkte grootte

SMS MMS INTERNET VERREISTEN OM SMS TE VERSTUREN • Gsm toestel met sms mogelijkheid • Telefoontoestel met sms optie • Internet, na registratie voldoende aantal website waar je gratis een sms kan versturen.

SMS MMS INTERNET TRANSPORT VAN EEN SMS BERICHT • Transport over het signaliseringskanaal • Kan daarom afgeleverd worden aan de gebruiker terwijl deze een mobiel telefoongesprek voert.

SMS MMS INTERNET TRANSPORT Sms bericht mobiele telefoon berichtencentrale = SMSC slaat bericht op meerdere pogingen om bericht afteleveren. mogelijkheid tot bevestiging aankomen bericht.

SMS MMS INTERNET TRANSPORT • Via het store-and-forward principe • Het sms bericht wordt van gsm A naar de sms centrale gestuurd. Daar slaat de sms centrale het bericht het op tot het de centrale is gelukt het bericht naar gsm B te versturen.

SMS MMS INTERNET SMS HEADER OCTETS HEADER • • 07 91 • 72 83 01 00 10 F 5 • • 04 0 B C 8 72 38 88 09 00 F 1 00 00 99 30 92 51 61 95 80 0 A • E 8329 BFD 4697 D 9 EC 37 Length of the SMSC information (in this case 7 octets) Type-of-address of the SMSC. (91 means international format of the phone number) Service center number(in decimal semi-octets). The length of the phone number is odd (11), so a trailing F has been added to form proper octets. The phone number of this service center is "+27381000015". See below. First octet of this SMS-DELIVER message. Address-Length of the sender number (0 B hex = 11 dec) Type-of-address of the sender number Sender number (decimal semi-octets), with a trailing F TP-PID. Protocol identifier. TP-DCS Data coding scheme TP-SCTS. Time stamp (semi-octets) TP-UDL. User data length, length of message. The TP-DCS field indicated 7 -bit data, so the length here is the number of septets (10). If the TP-DCS field were set to indicate 8 -bit data or Unicode, the length would be the number of octets (9). TP-UD. Message "hello" , 8 -bit octets representing 7 -bit data.

SMS MMS INTERNET KOSTEN • Tussen de 8 en 15 cent (in België)

SMS MMS INTERNET VOORNAAMSTE BRONNEN http: //www. howstuffworks. com http: //nl. wikipedia. org/wiki/sms

SMS MMS INTERNET • Multimedia Messaging Service • Korte definitie : Voor het versturen van een MMS is de ondersteuning van een GPRS netwerk en een apart toestel met een GPRS-abonnement nodig.

SMS MMS INTERNET • Combinatie van sms en wap technologie • De inhoud van een MMS bericht is te verkrijgen via een URL • Simpel gesteld is MMS niet meer dan wappen maar gebruikmakend van een vooropgesteld protocol zonder dat de gebruiker zelf instaat voor verbindingen …

SMS MMS INTERNET DE INHOUD VAN EEN MMS BERICHT • • • Tekst Geluid Afbeelding Video Combinatie van deze soorten

SMS MMS INTERNET TRANSPORT • Je kan een sms bericht versturen naar een GSM met GPRS ontvanger of email adres

SMS MMS INTERNET 2 SOORTEN TRANSPORT immediate delivery • Wanneer iemand een mms notificatie krijgt (de notificatie bevat = de header informatie van de MMS), wordt onmiddelijk de mms door het toestel binnengetrokken. • De client verwittigd de gebruiker van zodra de mms binnen is, dat er een nieuw mms bericht is. deffered delivery • een MMS client verwittigd de gebruiker dat er een MMS bericht beschikbaar is • de MMS wordt dan pas verstuurd nadat de gebruiker is verwittigd

SMS MMS INTERNET BINNEN HALEN VAN EEN MMS • De ontvanger krijgt de header van de MMS (bevat de URL) binnen via een sms bericht. • Nadien maakt de ontvanger een WAP verbinding met een de gekregen URL en haalt de MMS content binnen.

SMS MMS INTERNET MMS GATEWAY • werkt in beide richtingen • laat het ontvangen van een MMS bericht toe • managed de traffic tussen de MMSC en de MMS applicaties • kan communiceren via verschillende protocollen met verschillende MMSC verantwoordelijk voor : • afhandelen connecties tot de MMSC's • retransmissie bij connectie problemen • statussen en rekening rapporten kunnen door een gateway worden gegenereerd

SMS MMS INTERNET KOSTEN • Gemiddeld 0, 5 euro tot 1 euro • Kosten hangen af van het volume

SMS MMS INTERNET http: //www. howstuffworks. com http: //nl. wikipedia. org/wiki/mms

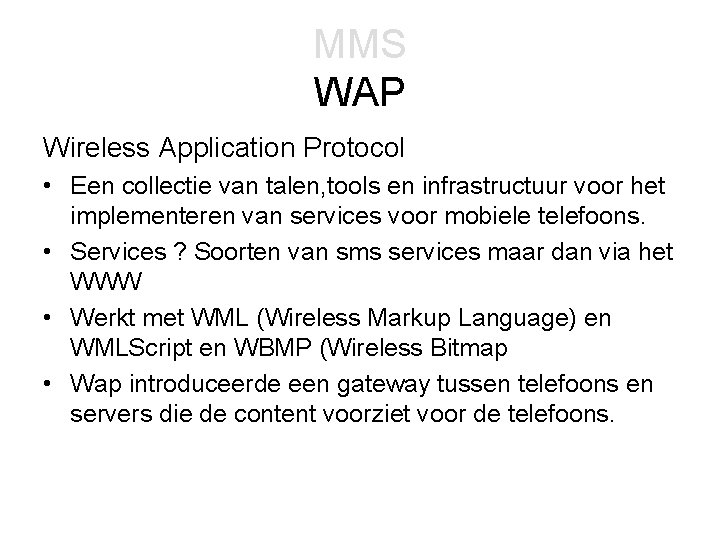

MMS WAP Wireless Application Protocol • Een collectie van talen, tools en infrastructuur voor het implementeren van services voor mobiele telefoons. • Services ? Soorten van sms services maar dan via het WWW • Werkt met WML (Wireless Markup Language) en WMLScript en WBMP (Wireless Bitmap • Wap introduceerde een gateway tussen telefoons en servers die de content voorziet voor de telefoons.

MMS WAP STACK • protocol waarmee de telefoon met de WAP gateway communiceert

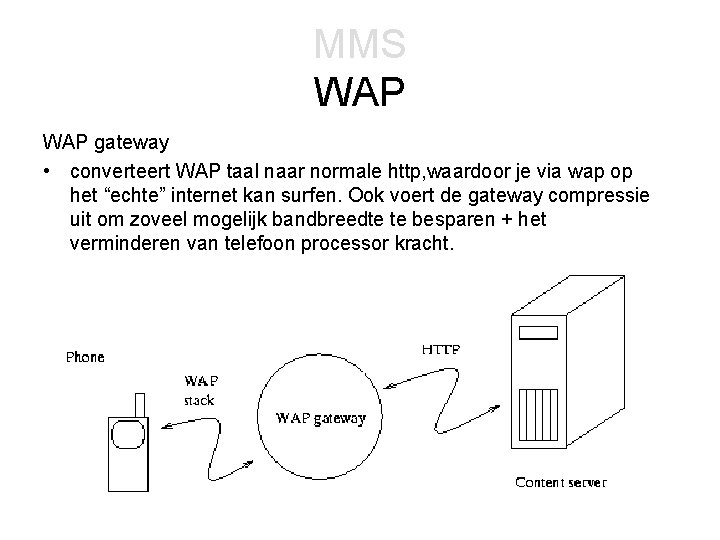

MMS WAP gateway • converteert WAP taal naar normale http, waardoor je via wap op het “echte” internet kan surfen. Ook voert de gateway compressie uit om zoveel mogelijk bandbreedte te besparen + het verminderen van telefoon processor kracht.

MMS WAP VOORNAAMSTE BRONNEN http: //www. howstuffworks. com http: //nl. wikipedia. org/wiki/wap

SMS MMS INTERNET SMS SERVICE OPZETTEN • Aan de hand van voorbeeld van Proximus • Verkort • Proximus is verantwoordelijk voor de tot stand koming van de verbinding tussen de sms toepassing en de mobiele gebruikers.

SMS MMS INTERNET BUSSINESS MODEL • Inkomsten worden verdeeld onder eigenaar sms toepassing en proximus. • De gebruiker betaalt bij het versturen van de sms of bij het ontvangen van een sms.

SMS MMS INTERNET MOBILE ORIGINATED • De sms wordt verstuurd door een mobiel toestel naar een toepassing. • Bij een sms MO of een Premium sms betaalt de eindgebruiker voor de sms. Proximus stort een deel terug aan het bedrijf dat voor het sms-verkeer van de sms-toepassing instaat. • Bijvoorbeeld: voting naar aanleiding van tvprogramma's. • Bij een sms MO-R (R van Reversed) betaalt de eindgebruiker niet voor de sms. Het bedrijf dat instaat voor het sms-verkeer betaalt hiervoor. • Bijvoorbeeld: aanvraag van een logo.

SMS MMS INTERNET MOBILE TERMINATED • Een sms MT wordt verstuurd door een toepassing naar een mobiel toestel. • Bij een sms MT of een Bulk sms betaalt de eindgebruiker niet. Het bedrijf dat instaat voor de sms-applicatie betaalt hiervoor. • Bijvoorbeeld: een gratis advertentie sturen naar de gebruiker. • Bij een sms MT-R (R van Reversed) betaalt de eindgebruiker voor de sms. Proximus stort een gedeelte terug aan het bedrijf. • Bijvoorbeeld: elke dag nieuws heet van de naald ontvangen • Het Bovenstaande model geld zowel voor SMS systemen als voor MMS systemen

SMS MMS INTERNET REAL LIFE

SMS MMS INTERNET SMS, MMS VOOR HET INTERNET/TELEVISIE • • • Voorbeelden van toepassingen Televoting aanvragen van logo, beltoon, achtergronden aanvragen van huidige positie …

SMS MMS INTERNET UITGEDIEPT VOORBEELD • Televoting • Live TV programma wil gedachten kennen van de kijker, en tijdens de uitzending de resultaten reeds verwerken.

SMS MMS INTERNET STAPPEN Contract afsluiten met telefoon operator • de operator geeft de mogelijkheid de sms te ontvangen • in België verwacht proximus dat de aanvrager van een sms voting contract de software voor de verwerking zelf levert. • het voten deel laten uit maken van een programma , campagne … • het doel van de voting software kan nu worden bereikt.

SMS MMS INTERNET 2 BELANGRIJKE PRINCIPES die in de telefonie wereld moeten worden toegepast. • het host netwerk verwerkt alle binnengekomen berichten. De andere netwerken zenden enkel het bericht door • goede afspraken nodig tussen alle partijen (in dit geval alle opperatoren) : kostprijs, hoe tot bij host netwerk geraken. . . • zodat er een juiste kostprijs wordt verrekend naar de klant in dit geval de sms voter

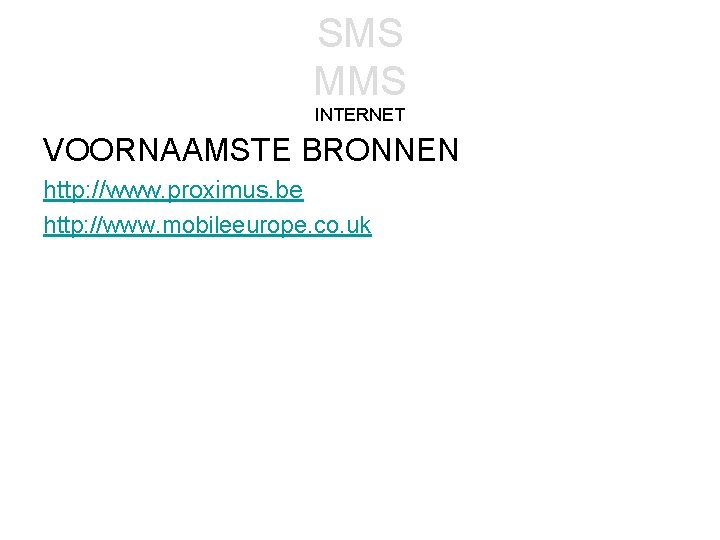

SMS MMS INTERNET VOORNAAMSTE BRONNEN http: //www. proximus. be http: //www. mobileeurope. co. uk

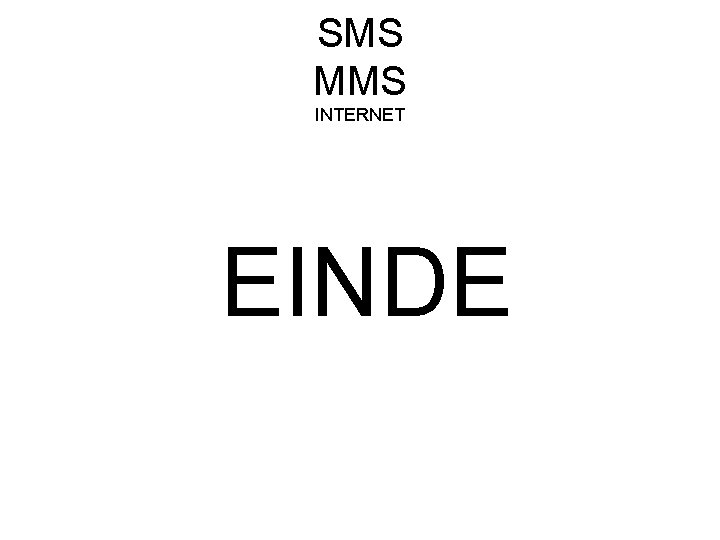

SMS MMS INTERNET EINDE
