ROTOMOLDEO ROTOMOLDEO El rotomoldeo moldeo rotacional Es un
![ROTOMOLDEO ROTOMOLDEO](https://slidetodoc.com/presentation_image/0187f0b6c110a0b888d14f243f0f2199/image-1.jpg)
![ROTOMOLDEO El rotomoldeo (moldeo rotacional). Es un proceso de conformados de productos plásticos. Polímero ROTOMOLDEO El rotomoldeo (moldeo rotacional). Es un proceso de conformados de productos plásticos. Polímero](https://slidetodoc.com/presentation_image/0187f0b6c110a0b888d14f243f0f2199/image-2.jpg)
![Características de Diferenciación A diferencia del proceso de Inyección, Soplado y Extrusión. • No Características de Diferenciación A diferencia del proceso de Inyección, Soplado y Extrusión. • No](https://slidetodoc.com/presentation_image/0187f0b6c110a0b888d14f243f0f2199/image-3.jpg)
![PRINCIPIO DE FUNCIONAMIENTO Se deposita el polímero (polvo o líquido) dentro del molde. El PRINCIPIO DE FUNCIONAMIENTO Se deposita el polímero (polvo o líquido) dentro del molde. El](https://slidetodoc.com/presentation_image/0187f0b6c110a0b888d14f243f0f2199/image-4.jpg)
![ETAPAS DEL ROTOMOLDEO ETAPAS DEL ROTOMOLDEO](https://slidetodoc.com/presentation_image/0187f0b6c110a0b888d14f243f0f2199/image-5.jpg)
![Materiales para trabajar Comúnmente se utilizan materiales termoplásticos: polietileno (HDPE-LDPE) pvc, pp, ps, ABS. Materiales para trabajar Comúnmente se utilizan materiales termoplásticos: polietileno (HDPE-LDPE) pvc, pp, ps, ABS.](https://slidetodoc.com/presentation_image/0187f0b6c110a0b888d14f243f0f2199/image-6.jpg)
![MATERIAS PRIMAS Se presentan en líquidos o polvos, generalmente polvos. LAS POLIOLEFINAS, PRINCIPALMENTE LOS MATERIAS PRIMAS Se presentan en líquidos o polvos, generalmente polvos. LAS POLIOLEFINAS, PRINCIPALMENTE LOS](https://slidetodoc.com/presentation_image/0187f0b6c110a0b888d14f243f0f2199/image-7.jpg)
![Geometrías obtenibles Las piezas son huecas. Espesor uniforme (paredes sencillas o doble pared) Su Geometrías obtenibles Las piezas son huecas. Espesor uniforme (paredes sencillas o doble pared) Su](https://slidetodoc.com/presentation_image/0187f0b6c110a0b888d14f243f0f2199/image-8.jpg)
![Maquinas y moldes Las maquinas de rotomoldeo deben ser capaces de hacer girar el Maquinas y moldes Las maquinas de rotomoldeo deben ser capaces de hacer girar el](https://slidetodoc.com/presentation_image/0187f0b6c110a0b888d14f243f0f2199/image-9.jpg)
![LOS BRAZOS Los brazos de las maquinas son muy importantes en el proceso dado LOS BRAZOS Los brazos de las maquinas son muy importantes en el proceso dado](https://slidetodoc.com/presentation_image/0187f0b6c110a0b888d14f243f0f2199/image-10.jpg)
![Los moldes son piezas clave en el proceso de rotomoldeo. Deben ser: De buena Los moldes son piezas clave en el proceso de rotomoldeo. Deben ser: De buena](https://slidetodoc.com/presentation_image/0187f0b6c110a0b888d14f243f0f2199/image-11.jpg)
![Molde Multicavidades Molde Multicavidades](https://slidetodoc.com/presentation_image/0187f0b6c110a0b888d14f243f0f2199/image-12.jpg)
![Aplicaciones El tipo de artículos que actualmente se rotomoldea es muy variado, en general Aplicaciones El tipo de artículos que actualmente se rotomoldea es muy variado, en general](https://slidetodoc.com/presentation_image/0187f0b6c110a0b888d14f243f0f2199/image-13.jpg)
![APLICACIONES Fosas sépticas Muñecas Tanques Contenedores Silos Botes de basura Juguetes Piezas técnicas Cuerpos APLICACIONES Fosas sépticas Muñecas Tanques Contenedores Silos Botes de basura Juguetes Piezas técnicas Cuerpos](https://slidetodoc.com/presentation_image/0187f0b6c110a0b888d14f243f0f2199/image-14.jpg)
![](https://slidetodoc.com/presentation_image/0187f0b6c110a0b888d14f243f0f2199/image-15.jpg)
![](https://slidetodoc.com/presentation_image/0187f0b6c110a0b888d14f243f0f2199/image-16.jpg)
![Procesos Procesos](https://slidetodoc.com/presentation_image/0187f0b6c110a0b888d14f243f0f2199/image-17.jpg)
![GRACIAS GRACIAS](https://slidetodoc.com/presentation_image/0187f0b6c110a0b888d14f243f0f2199/image-18.jpg)
- Slides: 18
![ROTOMOLDEO ROTOMOLDEO](https://slidetodoc.com/presentation_image/0187f0b6c110a0b888d14f243f0f2199/image-1.jpg)
ROTOMOLDEO
![ROTOMOLDEO El rotomoldeo moldeo rotacional Es un proceso de conformados de productos plásticos Polímero ROTOMOLDEO El rotomoldeo (moldeo rotacional). Es un proceso de conformados de productos plásticos. Polímero](https://slidetodoc.com/presentation_image/0187f0b6c110a0b888d14f243f0f2199/image-2.jpg)
ROTOMOLDEO El rotomoldeo (moldeo rotacional). Es un proceso de conformados de productos plásticos. Polímero en estado liquido o polvo. Obtención de artículos o piezas HUECAS. Mediante calentamiento y rotación del molde en 2 ejes perpendiculares.
![Características de Diferenciación A diferencia del proceso de Inyección Soplado y Extrusión No Características de Diferenciación A diferencia del proceso de Inyección, Soplado y Extrusión. • No](https://slidetodoc.com/presentation_image/0187f0b6c110a0b888d14f243f0f2199/image-3.jpg)

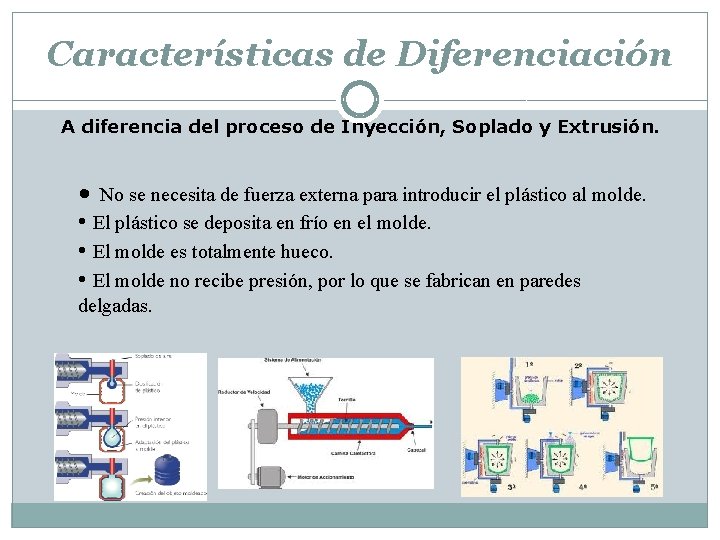

Características de Diferenciación A diferencia del proceso de Inyección, Soplado y Extrusión. • No se necesita de fuerza externa para introducir el plástico al molde. • El plástico se deposita en frío en el molde. • El molde es totalmente hueco. • El molde no recibe presión, por lo que se fabrican en paredes delgadas.
![PRINCIPIO DE FUNCIONAMIENTO Se deposita el polímero polvo o líquido dentro del molde El PRINCIPIO DE FUNCIONAMIENTO Se deposita el polímero (polvo o líquido) dentro del molde. El](https://slidetodoc.com/presentation_image/0187f0b6c110a0b888d14f243f0f2199/image-4.jpg)

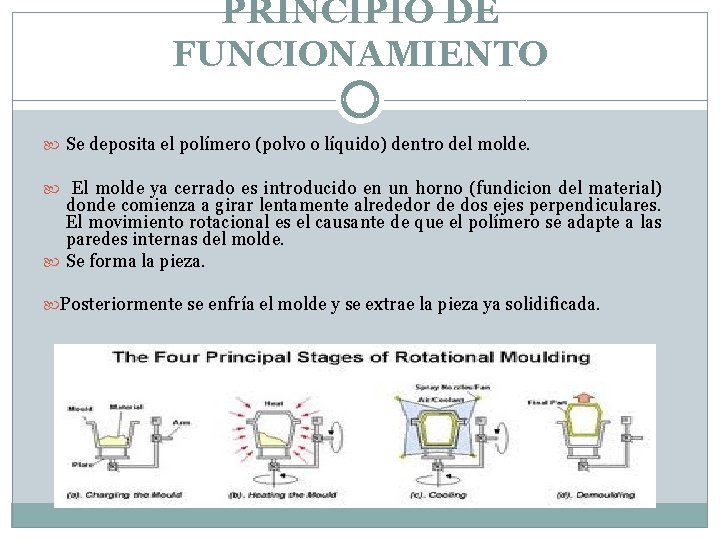

PRINCIPIO DE FUNCIONAMIENTO Se deposita el polímero (polvo o líquido) dentro del molde. El molde ya cerrado es introducido en un horno (fundicion del material) donde comienza a girar lentamente alrededor de dos ejes perpendiculares. El movimiento rotacional es el causante de que el polímero se adapte a las paredes internas del molde. Se forma la pieza. Posteriormente se enfría el molde y se extrae la pieza ya solidificada.
![ETAPAS DEL ROTOMOLDEO ETAPAS DEL ROTOMOLDEO](https://slidetodoc.com/presentation_image/0187f0b6c110a0b888d14f243f0f2199/image-5.jpg)
ETAPAS DEL ROTOMOLDEO
![Materiales para trabajar Comúnmente se utilizan materiales termoplásticos polietileno HDPELDPE pvc pp ps ABS Materiales para trabajar Comúnmente se utilizan materiales termoplásticos: polietileno (HDPE-LDPE) pvc, pp, ps, ABS.](https://slidetodoc.com/presentation_image/0187f0b6c110a0b888d14f243f0f2199/image-6.jpg)

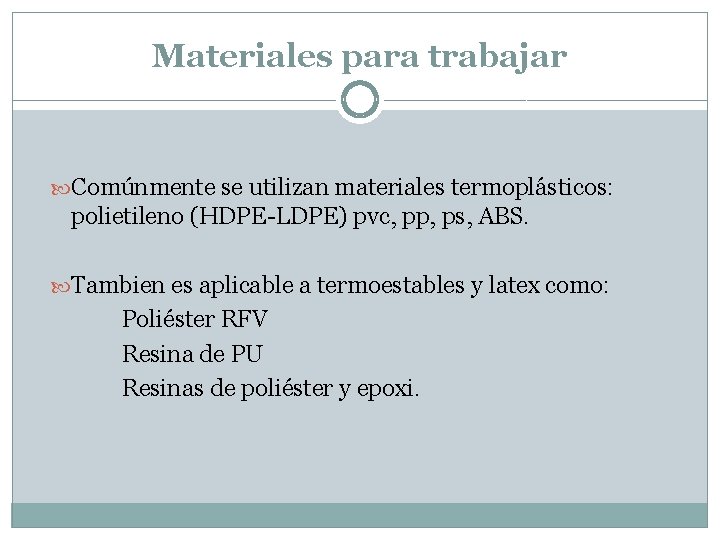

Materiales para trabajar Comúnmente se utilizan materiales termoplásticos: polietileno (HDPE-LDPE) pvc, pp, ps, ABS. Tambien es aplicable a termoestables y latex como: Poliéster RFV Resina de PU Resinas de poliéster y epoxi.
![MATERIAS PRIMAS Se presentan en líquidos o polvos generalmente polvos LAS POLIOLEFINAS PRINCIPALMENTE LOS MATERIAS PRIMAS Se presentan en líquidos o polvos, generalmente polvos. LAS POLIOLEFINAS, PRINCIPALMENTE LOS](https://slidetodoc.com/presentation_image/0187f0b6c110a0b888d14f243f0f2199/image-7.jpg)
MATERIAS PRIMAS Se presentan en líquidos o polvos, generalmente polvos. LAS POLIOLEFINAS, PRINCIPALMENTE LOS POLIETILENOS, SON LOS MATERIALES QUE DOMINAN EL MERCADO DEL ROTOMOLDEO. EL POLIETILENO EN SUS VARIAS.
![Geometrías obtenibles Las piezas son huecas Espesor uniforme paredes sencillas o doble pared Su Geometrías obtenibles Las piezas son huecas. Espesor uniforme (paredes sencillas o doble pared) Su](https://slidetodoc.com/presentation_image/0187f0b6c110a0b888d14f243f0f2199/image-8.jpg)

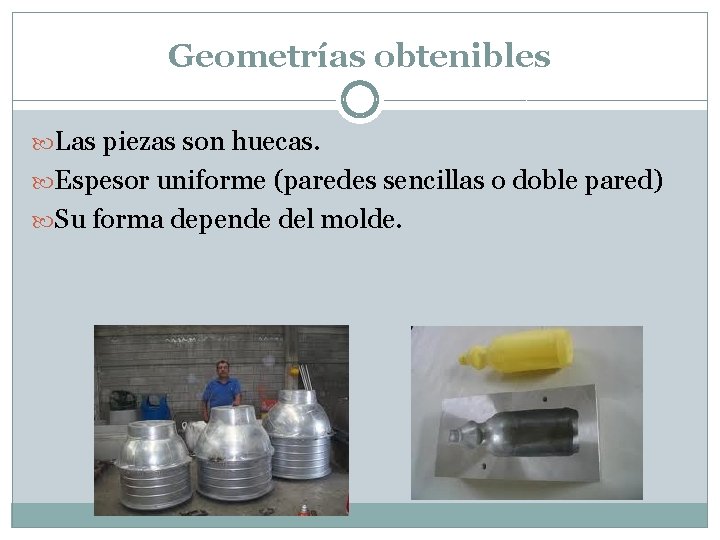

Geometrías obtenibles Las piezas son huecas. Espesor uniforme (paredes sencillas o doble pared) Su forma depende del molde.
![Maquinas y moldes Las maquinas de rotomoldeo deben ser capaces de hacer girar el Maquinas y moldes Las maquinas de rotomoldeo deben ser capaces de hacer girar el](https://slidetodoc.com/presentation_image/0187f0b6c110a0b888d14f243f0f2199/image-9.jpg)
Maquinas y moldes Las maquinas de rotomoldeo deben ser capaces de hacer girar el molde entorno a dos ejes perpendiculares.
![LOS BRAZOS Los brazos de las maquinas son muy importantes en el proceso dado LOS BRAZOS Los brazos de las maquinas son muy importantes en el proceso dado](https://slidetodoc.com/presentation_image/0187f0b6c110a0b888d14f243f0f2199/image-10.jpg)
LOS BRAZOS Los brazos de las maquinas son muy importantes en el proceso dado a que cada uno actúa por separado y son los que le dan la velocidad de rotación a los ejes y los que soportan los moldes como tal. Máquinas carrusel de tres brazos fijos Maquina rock and roll (oscilatoria)
![Los moldes son piezas clave en el proceso de rotomoldeo Deben ser De buena Los moldes son piezas clave en el proceso de rotomoldeo. Deben ser: De buena](https://slidetodoc.com/presentation_image/0187f0b6c110a0b888d14f243f0f2199/image-11.jpg)
Los moldes son piezas clave en el proceso de rotomoldeo. Deben ser: De buena conductividad térmica. Buena resistencia mecánica. Buen sellado del molde para las piezas. Y buen diseño.
![Molde Multicavidades Molde Multicavidades](https://slidetodoc.com/presentation_image/0187f0b6c110a0b888d14f243f0f2199/image-12.jpg)
Molde Multicavidades
![Aplicaciones El tipo de artículos que actualmente se rotomoldea es muy variado en general Aplicaciones El tipo de artículos que actualmente se rotomoldea es muy variado, en general](https://slidetodoc.com/presentation_image/0187f0b6c110a0b888d14f243f0f2199/image-13.jpg)

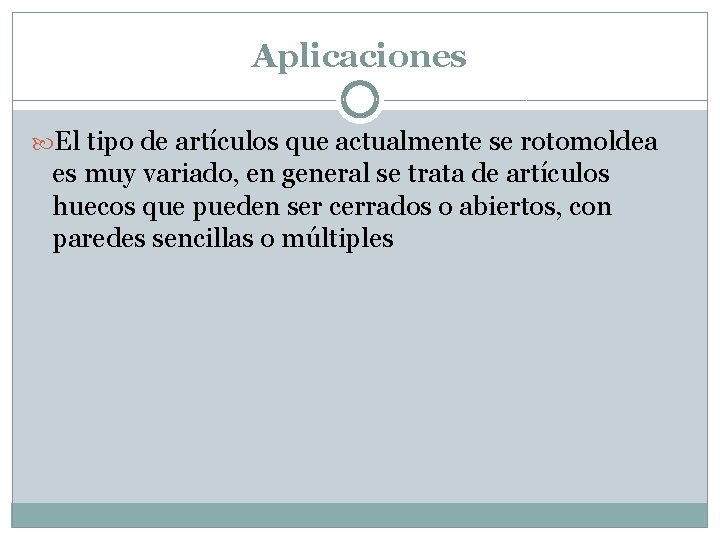

Aplicaciones El tipo de artículos que actualmente se rotomoldea es muy variado, en general se trata de artículos huecos que pueden ser cerrados o abiertos, con paredes sencillas o múltiples
![APLICACIONES Fosas sépticas Muñecas Tanques Contenedores Silos Botes de basura Juguetes Piezas técnicas Cuerpos APLICACIONES Fosas sépticas Muñecas Tanques Contenedores Silos Botes de basura Juguetes Piezas técnicas Cuerpos](https://slidetodoc.com/presentation_image/0187f0b6c110a0b888d14f243f0f2199/image-14.jpg)

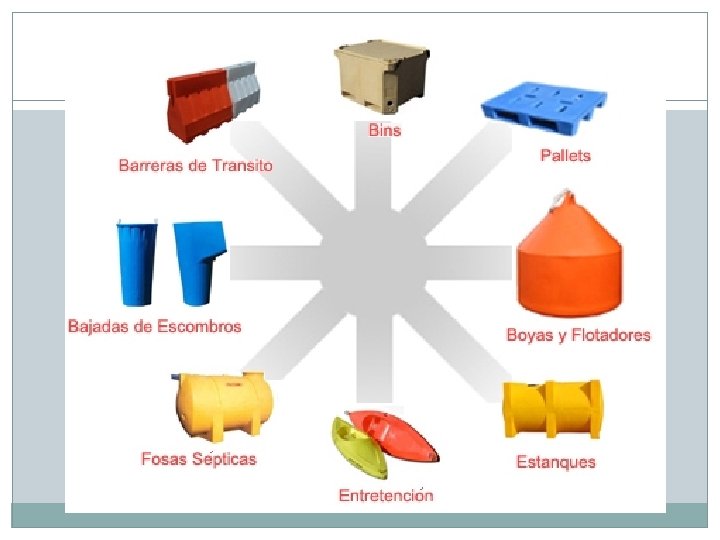

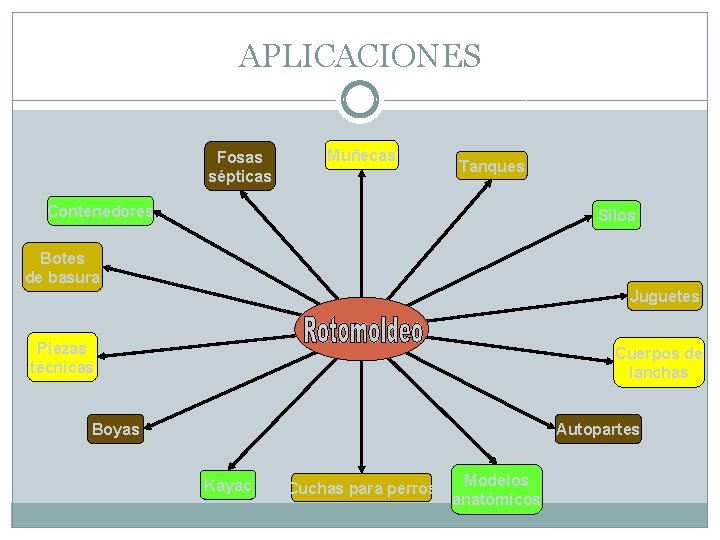

APLICACIONES Fosas sépticas Muñecas Tanques Contenedores Silos Botes de basura Juguetes Piezas técnicas Cuerpos de lanchas Boyas Autopartes Kayac Cuchas para perros Modelos anatómicos
![](https://slidetodoc.com/presentation_image/0187f0b6c110a0b888d14f243f0f2199/image-15.jpg)
![](https://slidetodoc.com/presentation_image/0187f0b6c110a0b888d14f243f0f2199/image-16.jpg)
![Procesos Procesos](https://slidetodoc.com/presentation_image/0187f0b6c110a0b888d14f243f0f2199/image-17.jpg)
Procesos
![GRACIAS GRACIAS](https://slidetodoc.com/presentation_image/0187f0b6c110a0b888d14f243f0f2199/image-18.jpg)
GRACIAS
