MOMENTO DE TORSIÓN Y EQUILIBRIO ROTACIONAL. FUNDAMENTOS DE FÍSICA.
• Un momento de torsión son aquellas fuerzas que al ser aplicadas “tienden a provocar un giro o una vuelta”. • El Equilibrio rotacional ocurre cuando con la suma de todos los momentos de torsión se anulan. • La Línea de acción es una línea imaginaria que se extiende a lo largo del vector en ambas direcciones. • Eje de rotación es un punto localizado en la línea imaginaria que pasa perpendicularmente por todas las fuerzas aplicadas.
• El brazo de palanca de una fuerza es la distancia que hay de la línea de acción de la fuerza al eje de rotación. • Si la línea de acción pasa por el eje de rotación el brazo de palanca vale cero.
COMO CALCULAR EL MOMENTO DE TORSIÓN. • La dirección del momento de torsión depende de el signo resultante. • Si el resultado es negativo, el momento de torsión gira según las manecillas del reloj. • Si el resultado es positivo, el momento de torsión gira hacia el lado contrario alas manecillas del reloj.
• Un mecánico ejerce una fuerza de 20 lb en el extremo de una llave inglesa de 10 in. Si éste tirón forma un ángulo de 60° con el mango de la llave. ¿Cuál es el momento de torsión producido por la tuerca?

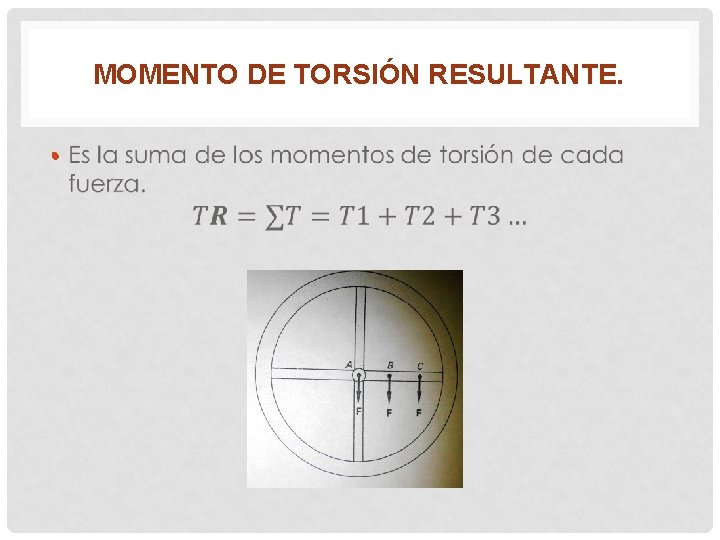

MOMENTO DE TORSIÓN RESULTANTE. •
EQUILIBRIO ROTACIONAL. •
• Una viga uniforme que pesa 200 N. Está sostenida por los soportes A y B. De acuerdo con las distancias y fuerzas que aparecen en la figura. ¿Cuáles son las fuerzas ejercidas por los soportes?
• Aplicamos la segunda condición de equilibrio, seleccionando un eje desde el cual podamos medir brazos de palanca, en este caso elegimos el eje en B:
CENTRO DE GRAVEDAD. • Existe un punto en que se puede considerar que está concentrado todo el peso del cuerpo. A este punto se le llama Centro de gravedad. Este punto se localiza en el centro geométrico de cualquier objeto regular. • Es posible calcular el centro de gravedad de un cuerpo, determinando el punto en el cual una fuerza producirá un equilibrio rotacional.
• Calcule el centro de gravedad de las 2 esferas, si están conectadas entre sí por una barra de 30 in, cuyo peso es despreciable.
