Registrador de Datos y Controlador Xpert 3242014 Sutron

Registrador de Datos y Controlador, Xpert 3/24/2014 Sutron Corporation Xpert Datalogger & Controller sutron. com ‹#›

Resumen El registrador / controlador de datos Xpert es un dispositivo registrador de datos de alto rendimiento y las comunicaciones ideal para adquisición remota en tiempo real de datos, control y comunicaciones. El registrador de datos Xpert tiene la capacidad de tomar simultáneamente mediciones y transmitir información. Además, la interfaz gráfica de usuario (GUI) y la memoria extraíble hacen la Xpert una opción perfecta para aquellos que buscan la navegación y de programación fácil de usar con pantalla táctil, mientras que tener la opción de transferir datos a través de SD o dispositivos USB. Xpert con Pantalla y 4 puertos COM adicionales (8 Puertos Com en total): 8080 -0000 -2 B Sutron Corporation Xpert Datalogger & Controller sutron. com ‹#›

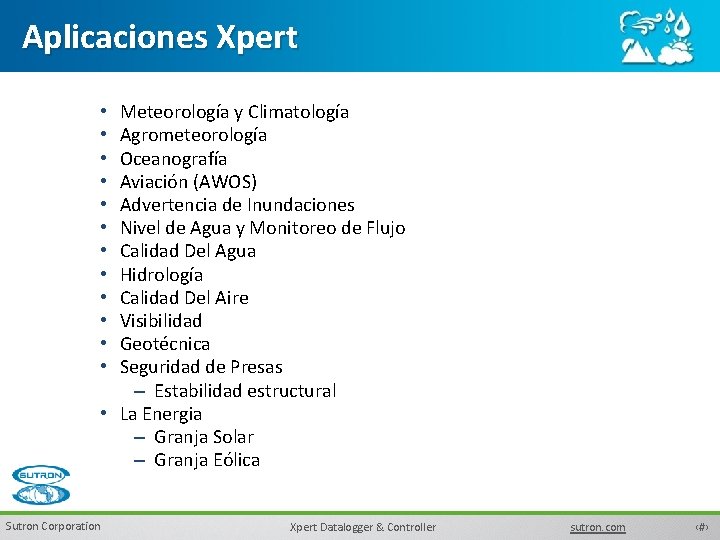

Aplicaciones Xpert Meteorología y Climatología Agrometeorología Oceanografía Aviación (AWOS) Advertencia de Inundaciones Nivel de Agua y Monitoreo de Flujo Calidad Del Agua Hidrología Calidad Del Aire Visibilidad Geotécnica Seguridad de Presas – Estabilidad estructural • La Energia – Granja Solar – Granja Eólica • • • Sutron Corporation Xpert Datalogger & Controller sutron. com ‹#›

Xpert Características Para todos aquellos que buscan la capacidad de medir de forma remota, registrar y transmitir la información de campo, Xpert Data Logger y regulador de Sutron permite a los usuarios monitorear simultáneamente e incluso controlan una gran variedad de aplicaciones, a la vez que proporciona una interfaz gráfica de usuario fácil de usar pantalla táctil y memoria extraíble. • • • • Extremadamente fácil de usar Sin conocimientos de programación o experiencia necesaria Simple interfaz gráfica de usuario (GUI) de configuración basada en Soporte para tarjetas SD o una memoria USB interna Memoria de Flash de 32 MB Procesador de 32 bits Simultáneamente múltiples comunicaciones Los sensores se conectan al sistema a través de módulos de I/ O analógicas y digitales que se conectan al puerto I 2 C, así como a través de RS 232, RS 485, y SDI-12. 4 puertos serie de comunicaciones para los transmisores satelitales, módems, radios y otros dispositivos de comunicación serie. Recuperar datos utilizando cualquier tarjeta de interfaz de comunicación, USB o de memoria SD. Amplio rango de operación (-40 a + 60 ° C) Ethernet incorporada Ver datos, calibran y ajustan la Xpert utilizando su gran pantalla táctil. A nivel local o de forma remota, se accede a todas las funciones a través de puertos de comunicaciones Xpert utilizando fácil de entender configuración, visualización de datos y las interfaces gráficas de mantenimiento del sistema. A / D de 10 canales incorporada, DIO de 8 canales Programación avanzada usando la configuración Xpert BÁSICO Sutron Corporation Xpert Datalogger & Controller sutron. com ‹#›

Xpert Especificaciones • Intervalo de medición: 0. 1 segundos a 24 horas (programable por el usuario) • Número de Mediciones Soportado: • SDI-12: Ilimitadas • Entradas analógicas: Ilimitado a través de módulos I 2 C • Entradas y salidas digitales: Ilimitado a través de módulos I 2 C • Canales de excitación: Ilimitado a través de módulos I 2 C 5 tensión de excitación • Puertos de comunicación: 4 RS 232 para las comunicaciones, u 8 puertos com Telemetría: Satlink, Sutron Datos y módem de voz, LOS Radio, Direct Connect, celulares (GSM / GPRS), el iridio, Ethernet y dispositivos personalizados vía BÁSICO Número de simultáneas Comunicaciones 4 V 1. 3 compatible • Temperatura de funcionamiento: -40°C to +60°C Visualización de la temperatura de funcionamiento: LCD opera a -20 ° C • Tipo de pantalla: Pantalla LCD Pantalla táctil, monocromo, transflectiva Sutron Corporation Xpert Datalogger & Controller sutron. com ‹#›

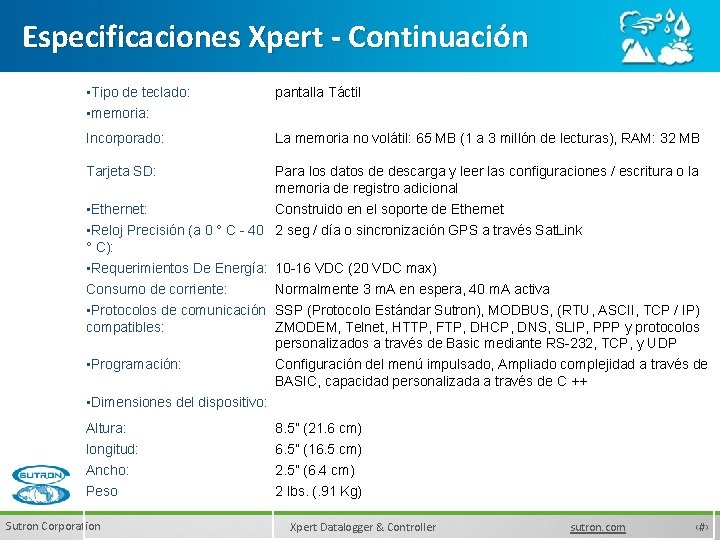

Especificaciones Xpert - Continuación • Tipo de teclado: • memoria: pantalla Táctil Incorporado: La memoria no volátil: 65 MB (1 a 3 millón de lecturas), RAM: 32 MB Tarjeta SD: Para los datos de descarga y leer las configuraciones / escritura o la memoria de registro adicional • Ethernet: Construido en el soporte de Ethernet • Reloj Precisión (a 0 ° C - 40 2 seg / día o sincronización GPS a través Sat. Link ° C): • Requerimientos De Energía: 10 -16 VDC (20 VDC max) Consumo de corriente: Normalmente 3 m. A en espera, 40 m. A activa • Protocolos de comunicación SSP (Protocolo Estándar Sutron), MODBUS, (RTU, ASCII, TCP / IP) compatibles: ZMODEM, Telnet, HTTP, FTP, DHCP, DNS, SLIP, PPP y protocolos personalizados a través de Basic mediante RS-232, TCP, y UDP • Programación: Configuración del menú impulsado, Ampliado complejidad a través de BASIC, capacidad personalizada a través de C ++ • Dimensiones del dispositivo: Altura: longitud: Ancho: Peso Sutron Corporation 8. 5” (21. 6 cm) 6. 5” (16. 5 cm) 2. 5” (6. 4 cm) 2 lbs. (. 91 Kg) Xpert Datalogger & Controller sutron. com ‹#›

Configuración de telemetría múltiple • Simultánea o multitarea • Todos los UARTs son Independiente • Soporta simultáneamente Comunicaciones: • Telefono Fijo • Satélite • Celular • VHF / UHF LOS radios • Fibra Óptica • Ethernet / LAN Sutron Corporation Xpert Datalogger & Controller sutron. com ‹#›

Ejemplo de configuración de Expertos Xpert Datalogger Opción Comm 1: Radio Enlace Módulos de expansión analógicos y digitales externos Opciones Comm 2: Módulos de fibra óptica Módulo de protección contra sobretensiones RS 232 I / O SURGE Módulos de protección Sutron Corporation Xpert Datalogger & Controller sutron. com ‹#›

Software XTerm para Operación Remota Programa de comunicaciones XTerm de Sutron permite a cualquier PC hacer la configuración y operación de un Xpert de forma remota sin utilizar un panel frontal. No se necesita ninguna instalación especial para XTerm. Simplemente copia desde nuestro sitio de web a cualquier carpeta de su PC. • El software gratis se incluye con los registradores y esta disponible en nuestro sitio de web • Control remoto del Xpert • Muestra automáticamente la visualización gráfica de la Xpert • Fácil transferencia de archivos para permitir la carga y descarga de Ajustes, programas y archivos de datos • Ajuste el reloj de Xpert • Exportación de los datos registrados al PC • Comunicarse con un Xpert vía puertos de comunicación RS 232 1 -9 en hasta 115200 baudios • Pide automáticamente para la cuenta de usuario y contraseña cuando sea necesario • Mostrar información del sistema con respecto a los procesos en ejecución, subprocesos y el uso de memoria • También disponible para Windows Mobile, Pocket PC y PDA Sutron Corporation Xpert Datalogger & Controller sutron. com ‹#›

Portafolio de Clientes Principales -EE. UU • NOAA/NOS • US Army Corps of Engineers – Sacramento District – New Orleans District – New England District • USBR • USGS • CRREL – Cold Regions Research Lab • New York Power Authority • TCEQ • Virginia DEQ • Applied Physics Laboratory • Grey. Bull Valley Irrigation District, WY Sutron Corporation Xpert Datalogger & Controller sutron. com ‹#›

Portafolio de Clientes Principales - Internacional • CHS – Canadian Hydrographic Service • WMO • MARINEMET • • AEMET Kenya Meteorological Department • • Sutron Corporation • Meteorological Department Curacao • Aruba Met Service Airports Corporation of Vietnam (ACV) Cayman Islands Airports Authority (CIAA) Xpert Datalogger & Controller • AASANA – Bolivia • Cambodia Airport Authority • British Virgin Islands – Airports Authority • Colombia Air Force • Comision Nacional del Agua (CAN) – Mexico • Civil Aeronautics Administration (CAA) – Taiwan sutron. com ‹#›

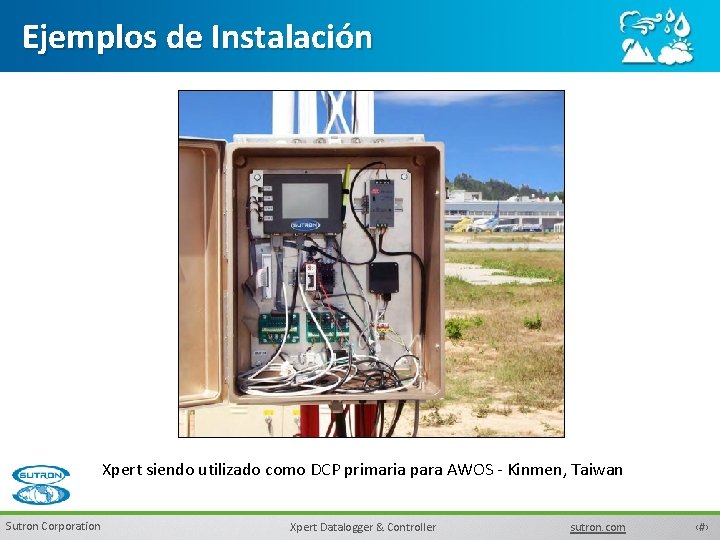

Ejemplos de Instalación Xpert siendo utilizado como DCP primaria para AWOS - Kinmen, Taiwan Sutron Corporation Xpert Datalogger & Controller sutron. com ‹#›

Ejemplos de instalación Xperts redundantes está utilizando en una estación de mareas de NOAA - Virginia Sutron Corporation Xpert Datalogger & Controller sutron. com ‹#›

Ejemplos de instalación AWOS con Xpert - Curazao Sutron Corporation Xpert Datalogger & Controller sutron. com ‹#›

Ejemplos de instalación Estación de mareas con Xpert para el Proyecto UNDP Marea-Monitoreo Sutron Corporation Xpert Datalogger & Controller sutron. com ‹#›

Ejemplos de instalación Estación de mareas con Xpert - Nueva Orleans, Louisiana Sutron Corporation Xpert Datalogger & Controller sutron. com ‹#›

Ejemplos de instalación Xpert en AWOS - Cayman Brac Sutron Corporation Xpert Datalogger & Controller sutron. com ‹#›

Ejemplos de instalación Xpert conectado a Radio LOS y medidor de burbuja Tres Gargantas, la provincia de Hubei, China Sutron Corporation Xpert Datalogger & Controller sutron. com ‹#›

Ejemplos de instalación Estación de marea principales y redundantes Estos son productos estándar: 3001 -0000 -1 3101 -0000 -1 Sutron Corporation Xpert Datalogger & Controller sutron. com ‹#›

Modelos y Opciones Xpert Modelos 8080 -0000 -1 B 8080 -0000 -2 B 8080 -0001 -1 B 8080 -0001 -2 B Sutron Corporation Xpert con pantalla Xpert con Pantalla y 4 puertos COM adicionales (8 puertos COM en total) Xpert sin Display Xpert sin visualización Incluye 4 puertos COM adicionales (8 puertos COM en total) Xpert Datalogger & Controller sutron. com ‹#›

Modelos y Opciones Xpert Datalogger Modules & Communications Options • • Analog/Digital Expansion Modules – I 2 C Surge Protection Modules Communication Options Universal SDI-12 Converter Sutron Corporation Xpert Datalogger & Controller sutron. com ‹#›

Módulos de expansión Xpert - I 2 C Options 8080 -0003 -1 Módulo de I/ O Xpert analógicas: 6 Canales 8080 -0003 -3 Módulo de I/ O Xpert analógicas: 6 Canales con protección contra sobretensiones 8080 -0007 Xpert analógica Módulo I / O: 10 Canal 16 Bit. 8080 -0002 -1 Módulo de I/ O Xpert Digital I: 8 Canales 8080 -0002 -4 Xpert Digital I Módulo de I/O con protección contra sobretensiones 8080 -0008 -1 Módulo I / O de clima de Fuego Sutron Corporation Xpert Datalogger & Controller sutron. com ‹#›

Módulos de protección contra sobretensiones Xpert Opciones 6461 -1241 SDI-12 Módulo de Protección contra sobretensiones 6461 -1242 Power Surge Módulo de Protección 6461 -1239 RS-232 Módulo de Protección contra sobretensiones 6461 -1240 Módulo de protección contra sobretensiones Teléfono Sutron Corporation Xpert Datalogger & Controller sutron. com ‹#›

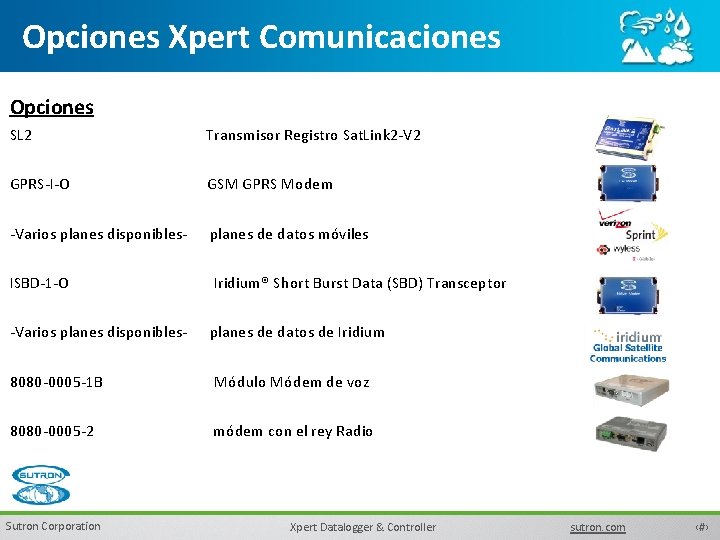

Opciones Xpert Comunicaciones Opciones SL 2 Transmisor Registro Sat. Link 2 -V 2 GPRS-I-O GSM GPRS Modem -Varios planes disponibles- planes de datos móviles ISBD-1 -O Iridium® Short Burst Data (SBD) Transceptor -Varios planes disponibles- planes de datos de Iridium 8080 -0005 -1 B Módulo Módem de voz 8080 -0005 -2 módem con el rey Radio Sutron Corporation Xpert Datalogger & Controller sutron. com ‹#›

Universal SDI-12 Convertidor Opciones 6661 -1248 -1 universal SDI-12 Convertidor 5 puertos para dar cabida a una amplia gama de sensores: de alta precisión y estables, rango de entrada programable, y apoya bajo nivel 10 m. V y el alto nivel 0 -5 V sensores. Convierte el siguiente a SDI-12: • Analog • Digital / Frecuencia • Cuadratura Sutron Corporation Xpert Datalogger & Controller sutron. com ‹#›

Universal SDI-12 Convertidor Analógica a SDI-12 AT / HR (2 canales) Temperatura del agua (1 canal) Piranómetro (1 canal) Sutron Corporation Analógica • 0 -5 VDC • 4 -20 ma • Diferencial • Ratiometric Xpert Datalogger & Controller sutron. com ‹#›

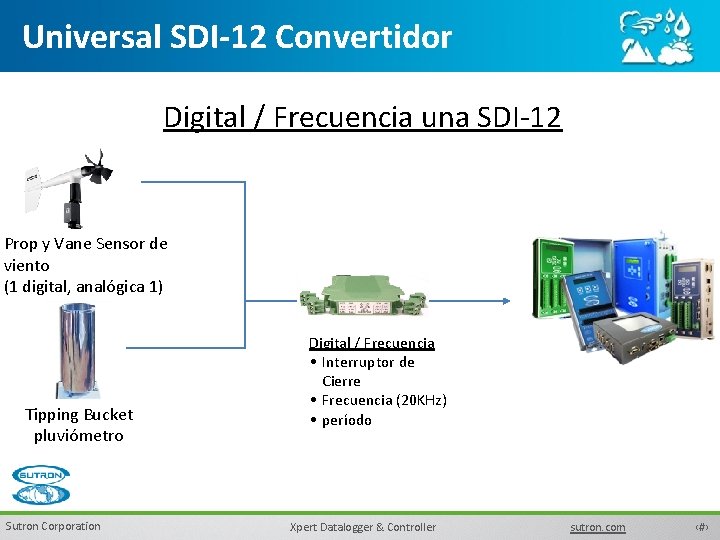

Universal SDI-12 Convertidor Digital / Frecuencia una SDI-12 Prop y Vane Sensor de viento (1 digital, analógica 1) Tipping Bucket pluviómetro Sutron Corporation Digital / Frecuencia • Interruptor de Cierre • Frecuencia (20 KHz) • período Xpert Datalogger & Controller sutron. com ‹#›

Universal SDI-12 Convertidor Quadrature a SDI-12 Cuadratura Shaft Encoder Sutron Corporation Xpert Datalogger & Controller sutron. com ‹#›

Universal SDI-12 Convertidor Interfaces con muchos de estos sensores • • • Temperatura del aire Temperatura del agua Humedad Relativa velocidad Del Viento Dirección Del Viento Sutron Corporation Xpert Datalogger & Controller sutron. com ‹#›
