Estación de Monitoreo Subterránea Tapón de Pozo Sutron Corporation Well Cap Groundwater Monitoring Station sutron. com 1

Resumen La Estación de Monitoreo Subterránea, Tapón de Pozo de Sutron aprovecha la potencia y fiabilidad de la familia del registrador de X-Link para ofrecer un efectivo, autónomo paquete para supervisar las aguas subterráneas. Eastern Ridge Mine site in action Sutron Corporation Well Cap Groundwater Monitoring Station sutron. com 2

Características La Estación de Monitoreo Subterránea, Tapón de Pozo de Sutron aprovecha la potencia y fiabilidad de la familia del registrador de X-Link para ofrecer un efectivo, autónomo paquete para supervisar las aguas subterráneas. • • • • Embalaje a prueba de manipulaciones • Capaz de medición de sensores a través de SDI-12, 4 -20 m. A, y RS 485 • Baja potencia con batería 7 Ahr integrada para el • largo plazo con funcionamiento fiable Módem celular y planes de datos opcionales • Módem Iridium opcional y planes de datos Paneles solares opcionales para reducir intervalos de el mantenimiento de la batería Se monta en NPS 2 (2. 375 ", 60. 33 mm OD), 3 (3. 5", 88. 9 mm OD) o 4 (4. 5 ", 114. 3 mm OD) tubería ¼ Cerrojo de bloqueo del cliente suministrado Incorporado Sutron X-Link registrador / transmisor Recinto IP 67 para la batería / electrónica / antena con acceso sin tornillos. Construcción de fundición de aluminio con recubrimiento en polvo con ABS cúpula de plástico. Diseño abatible proporciona acceso a los sensores sin abrir el compartimiento de la electrónica Sensor con espacio para insertar electronica, cintas y otros dispositivos de calibración. Sutron Corporation Pernos ocultos para sujetar la tapa a la caja también. Compatible con una variedad de sensores con SDI 12 o salida analógica. Panel solar opcional para funcionamiento continuo DIMENSIONES – – – Diámetro: 8” máximo (20. 32 cm) Altura: 12” (30. 48 cm) Peso: 6. 7 libras incluyendo la batería y registrador (3. 04 kg) Well Cap Groundwater Monitoring Station sutron. com 3

Especificaciones Sutron Corporation Intervalo de medición 1 a 24 horas Mediciones 16 apoyados Entrada analógica 2 de un solo extremo 2 diferencial 1 4 -20 m. A Rango 0 -5 V Resolución 0. 298 uv Precisión a 25°C 0. 004% máximo SDI-12 V 1. 3 compatible Voltaje de entrada 8 -16 VDC (mínimo 10 V para el sensor SDI-12 soporte) Consumo de corriente 0. 5 m. A típico de espera (todos los sensores sin motor) Temperatura -40°C a + 60°C Humedad 0 -95% sin condensación Capacidad 240, 000 lecturas, flash memoria Dimensiones Diámetro: 8” máximo (20. 32 cm) Altura: 12” (30. 48 cm) Peso 6. 7 libras incluyendo la batería y registrador (3. 04 kg) Well Cap Groundwater Monitoring Station sutron. com 4

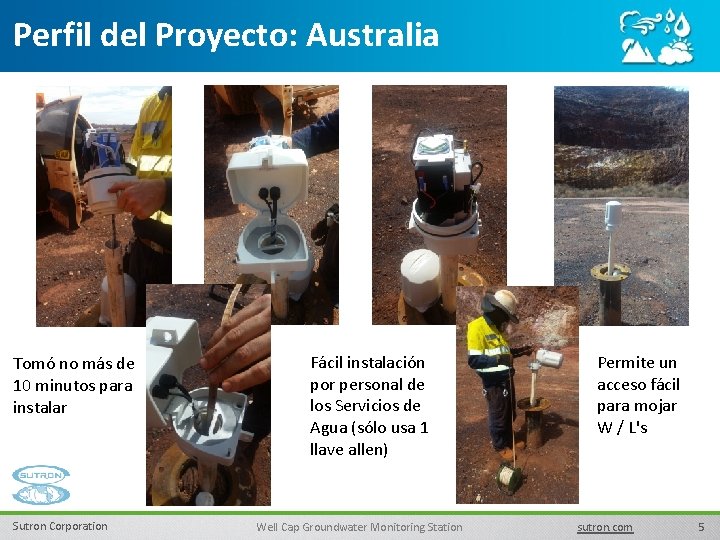

Perfil del Proyecto: Australia Tomó no más de 10 minutos para instalar Sutron Corporation Fácil instalación por personal de los Servicios de Agua (sólo usa 1 llave allen) Well Cap Groundwater Monitoring Station Permite un acceso fácil para mojar W / L's sutron. com 5

Perfil del Proyecto: Australia Sutronwin sitio FTP. Incluye ubicaciones asignadas, salpicadero para todos los sitios registrados, pantallas gráficas y múltiples opciones de exportación (raster, vector, imágenes, csv, excel). csv exportación de datos / L W de centro de ensayo fue fácilmente subido a la OIAgua mediante arrastrar y soltar función. Sutron Corporation Well Cap Groundwater Monitoring Station sutron. com 6

PEDIDOS PLANES DE DATOS DE PEDIDOS (GPRS y HSPA) T-MOBILE GPRS PLANES DE SERVICIOS (Domestico) • TGPRS. ACT Activación cargo de una vez • TGPRS. 1 MB. PLAN Plan mensual, 1 MB • TGPRS. 1 MB. ADD Cargo por exceso uso / MB • TGPRS. 5 MB. PLAN Plan mensual, 5 MB • TGPRS. 1 GB. PLAN Plan mensual, 1 GB • TGPRS. 100 SMS. PLAN Plan mensual PLANES DE DATOS DE PEDIDOS (CDMA) VERIZON CDMA PLANES DE SERVICIOS (DOMESTICO) • VCDMA. ACT Activación Cargo de una vez • VCDMA. 1 MB. PLAN plan mensual, 1 MB • VCDMA. 20 MB. PLAN plan mensual, 20 MB • VCDMA. 1 MB. ADDL Sobrecargos / MB • VCDMA. SMS Cada mensaje Sutron Corporation Well Cap Groundwater Monitoring Station sutron. com 7

PEDIDOS OPCIONAL 56 -114 series 2271 -1195 -1 Sutron sumergibles sensores de nivel (Otras marcas de sensores también se pueden usar. ) Sensores ventilados requieren desecante. Un tubo de diámetro 1 “ además de desecante debe encajar tubos de pozo estándar. En este tiempo, Sutron no proporciona esta asamblea desecante. Por favor, consulte con su representante regional de Sutron al poner sus órdenes ". Cable Kit alivio de tensión Sutron. WIN App Sutron Corporation Well Cap Groundwater Monitoring Station sutron. com 8

GUÍA DE PEDIDO Seleccione una de estos PAQUETES completamente ensamblado del tapón de pozo Totalmente montado el paquete incluye datalogger básico con módem de celular, además de su elección de batería / configuración del panel solar Seleccione el modelo con su preferida comunicaciones celular o Iridium. # de Parte Descripción WC-GPRS-1 Batería 26 Ah de Litio * no recargables WC-GPRS-2 7 Ah Plomo ácido con Panel Solar / 2 vatios WC-CDMA-1 26 Ah Batería de Litio * no recargables WC-CDMA-2 7 Ah Plomo ácido con Panel Solar / 2 vatios WC-HSPA-1 26 Ah Batería de Litio * no recargables WC-HSPA-2 7 Ah Plomo ácido con Panel Solar / 2 vatios WC-IRIDIUM-1 26 Ah Batería de litio * no recargables WC-IRIDIUM-2 7 Ah Plomo ácido con Panel Solar / 2 vatios WC-XLINK-1 26 Ah Batería de Litio * no recargables WC-XLINK-2 7 Ah Plomo ácido con Panel Solar / 2 vatios * Suponiendo que el módem está apagado entre las transmisiones, alta capacidad, no recargable, baja auto-descarga la batería de litio debe durar más de 1 año, (Los cálculos no tienen en cuenta ninguna fuga de energía del sensor. ) Sutron Corporation Well Cap Groundwater Monitoring Station sutron. com 9

PLANES DE DATOS DE PEDIDOS (IRIDIUM y Wyless GPRS) IRIDIUM ACTIVACIÓN Y PLANES DE SERVICIOS ISBD. SACT Activación de Estación ISBD. 0 K. 1 Min. Cuota Mensual, sin plan de datos ISBD. 12 K. 1 M. PLAN Min. Cuota Mensual, 12 KB de datos ISBD. 100 K. 1 M. PLAN Min. Cuota Mensual, 100 KB de datos Wyless GPRS PARA USO DOMÉSTICO (cubre T-Mobile, AT&T, los socios de roaming) WGPRS. ACT activación, carga 1 hora WGPRS. 1 MB. PLAN plan mensual, 1 MB WGPRS. 1 MB. ADDL / MB Cargo por exceso de uso SMS no está disponible con Wyless GPRS Sutron Corporation Well Cap Groundwater Monitoring Station sutron. com 10

PLANES DE DATOS DE PEDIDOS (CDMA) VERIZON CDMA PLANES DE SERVICIOS (DOMESTICO) VCDMA. ACT Activación Cargo de una vez VCDMA. 1 MB. PLAN Plan mensual, 1 MB VCDMA. 20 MB. PLAN Plan mensual, 20 MB VCDMA. 1 MB. ADDL Sobrecargos / MB VCDMA. SMS Cada mensaje Sutron Corporation Well Cap Groundwater Monitoring Station sutron. com 11

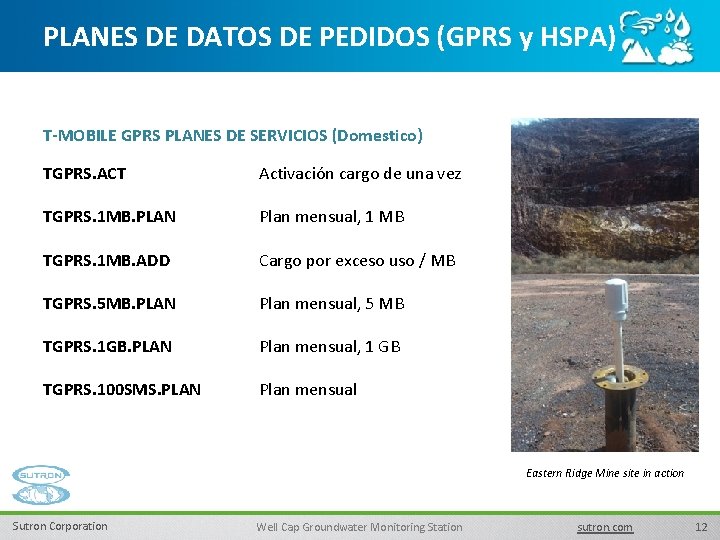

PLANES DE DATOS DE PEDIDOS (GPRS y HSPA) T-MOBILE GPRS PLANES DE SERVICIOS (Domestico) TGPRS. ACT Activación cargo de una vez TGPRS. 1 MB. PLAN Plan mensual, 1 MB TGPRS. 1 MB. ADD Cargo por exceso uso / MB TGPRS. 5 MB. PLAN Plan mensual, 5 MB TGPRS. 1 GB. PLAN Plan mensual, 1 GB TGPRS. 100 SMS. PLAN Plan mensual Eastern Ridge Mine site in action Sutron Corporation Well Cap Groundwater Monitoring Station sutron. com 12
