RED DIGITAL DE SERVICIOS INTEGRADOS (RDSI)

DEFINICION La Unión Internacional de Telecomunicaciones (ITU-T) define a la RDSI como: “Una red en general evolucionada de una Red Integrada (RDI), que proporciona conectividad extremo a extremo, para soportar un amplio rango de servicios, incluyendo servicios de voz y no voz, cuyos usuarios tienen acceso por un conjunto limitado de interfaces usuario-red multipropósito estándar”.

POR QUE LA CREACION DE RDSI A continuación se nombran las principales razones por lo cual se creó la RDSI: Demanda de servicios digitales como son voz y datos. Comunicaciones rápidas. Incrementar el ancho de banda para acceder a redes como Internet a precios económicos. Uso simultaneo de servicios de voz, datos, imagen, textos y otros. Soportar servicios de comunicación, como es el caso de la videoconferencia. La migración del control, es decir, permite a los usuarios el control directo de sus servicios.

HISTORIA Fue en los comienzos de la década de los 70’s cuando las compañías telefónicas de EE. UU. y Europa empezaron gradualmente a convertir sus conexiones internas en sistemas de conmutación digital de paquetes, ya que así se lograba solucionar el viejo problema de la pérdida de calidad de sonido en las llamadas de largas distancias. SISTEMA ANALOGO TX DE DATOS A ALTA VELOCIDAD VIDEOCONFERENCIAS (INTERNET) SISTEMA DIGITAL

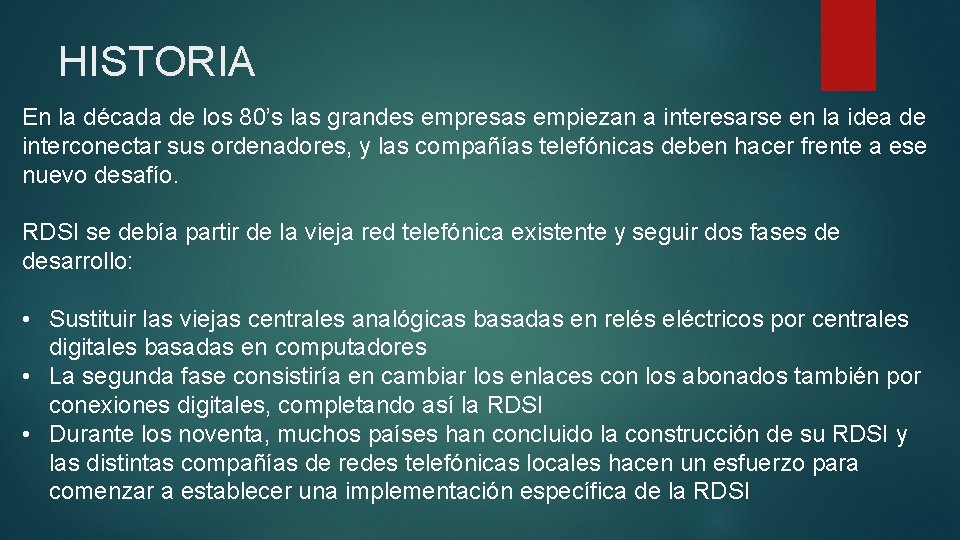

HISTORIA En la década de los 80’s las grandes empresas empiezan a interesarse en la idea de interconectar sus ordenadores, y las compañías telefónicas deben hacer frente a ese nuevo desafío. RDSI se debía partir de la vieja red telefónica existente y seguir dos fases de desarrollo: • Sustituir las viejas centrales analógicas basadas en relés eléctricos por centrales digitales basadas en computadores • La segunda fase consistiría en cambiar los enlaces con los abonados también por conexiones digitales, completando así la RDSI • Durante los noventa, muchos países han concluido la construcción de su RDSI y las distintas compañías de redes telefónicas locales hacen un esfuerzo para comenzar a establecer una implementación específica de la RDSI

EVOLUCION HACIA RDSI Se pueden distinguir tres grandes etapas en esta evolución correspondientes a la implantación de las siguientes redes: Red Digital Integrada (RDI). Red Digital de Servicios Integrados de Banda Estrecha (RDSI-BE). Red Digital de Servicios Integrados de Banda Ancha (RDSI-BA).

Red Digital de Servicios Integrados

ESTRUCTURA DEL RDSI fue diseñada sobre la noción de canales separados a 64 Kbps. La RDSI es básicamente combinación de estos canales, además de canales más lentos a 16 Kbps usados para señalización Configuracion de referencia del acceso de usuario RDSI

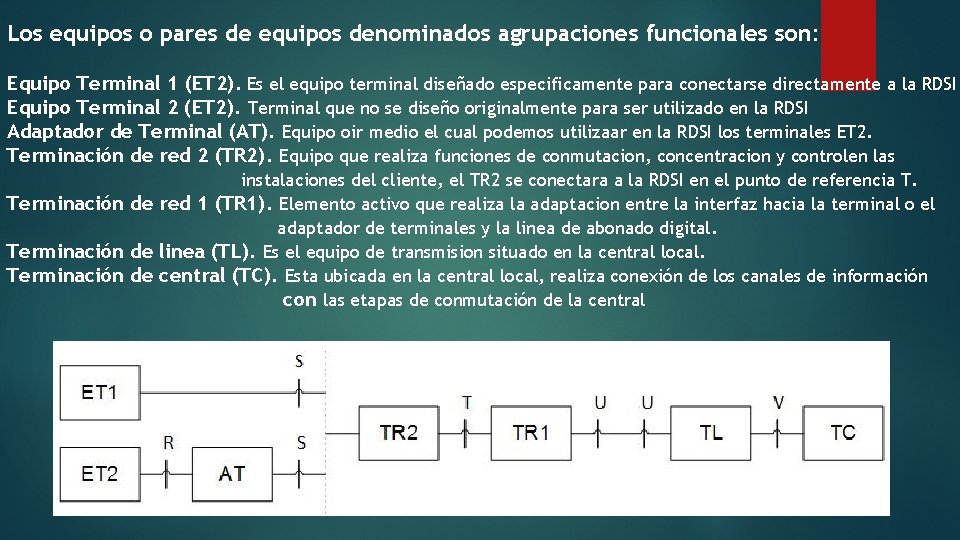

Los equipos o pares de equipos denominados agrupaciones funcionales son: Equipo Terminal 1 (ET 2). Es el equipo terminal diseñado especificamente para conectarse directamente a la RDSI Equipo Terminal 2 (ET 2). Terminal que no se diseño originalmente para ser utilizado en la RDSI Adaptador de Terminal (AT). Equipo oir medio el cual podemos utilizaar en la RDSI los terminales ET 2. Terminación de red 2 (TR 2). Equipo que realiza funciones de conmutacion, concentracion y controlen las instalaciones del cliente, el TR 2 se conectara a la RDSI en el punto de referencia T. Terminación de red 1 (TR 1). Elemento activo que realiza la adaptacion entre la interfaz hacia la terminal o el adaptador de terminales y la linea de abonado digital. Terminación de linea (TL). Es el equipo de transmision situado en la central local. Terminación de central (TC). Esta ubicada en la central local, realiza conexión de los canales de información con las etapas de conmutación de la central

Los puntos de referencia son: Punto de referencia R. Representa el puunto de conexión de cualquier terminal que soporte una interfaz Punto de referencia normalizada RDSI S. Se correcponde con la conexión física pasiva de los terminales de abonado a la red RDSI T. Representa la separación entre las instalaciones de usuario y los equipos de transmision de linea del proveedor de la RDSI U. Representa la linea de transmisión entre las dependencias del abonado y la central RDSI local V. Representa la frontera entre los elementos de transmisión y los de conmutación dentro de la central local RDSI

VENTAJAS DE LA RDSI Velocidad: Empleando señales analógicas, la velocidad de transmisión es de 56 Kbps, pero con RDSI se pueden alcanzar velocidades mucho mayores. Conexión de múltiples dispositivos: En una línea normal si quisiéramos mandar, voz y datos, necesitaríamos de una línea por servicio, con RDSI solo necesitamos una. Señalización: En línea analógica, para realizar una llamada se manda una tensión para hacer sonar una campana, con RDSI la llamada se establece mandando paquetes de datos lo cual es más rápido. Servicios: La RDSI no se limita a servicios de voz y servicios que ya hemos mencionado.

CARACTERISTICAS DE LA RDSI SEÑALIZACION. - LA FORMA DE REALIZAR UNA LLAMADA A TRAVÉS DE UNA LÍNEA ANALÓGICA ES ENVIANDO UNA SEÑAL DE TENCIÓN QUE HACE SONAR LA CAMPANA EN EL TELÉFONO DE DESTINO. ESTA SEÑAL SE ENVÍA POR EL MISMO CANAL QUE LAS SEÑALES ANALÓGICAS. ESTABLECER ESTA LLAMADA TOMA UN TIEMPO DE 30 A 60 SEG. EN UNA CONEXIÓN RDSI LA LLAMADA SE ESTABLECE ENVIANDO UN PAQUETE DE DATOS ESPECIAL A TRAVÉS DE UN CANAL INDEPENDIENTE DE LOS CANALES PARA DATOS QUE ESTABLECE LA LLAMADA EN UN PAR DE SEGUNDOS, ADEMÁS DE INFORMAR AL DESTINATARIO DEL TIPO DE CONEXIÓN (VOZ O DATOS) Y DESDE EL NUMERO QUE SE HA LLAMADO.

CANALES Y SERVICIOS La RDSI no se limita solamente a ofrecer comunicaciones de voz . Ofrece otros servicios como Tx de datos , telex, faxmil, conexion a internet llamada en espera , identidad del origen, video conferencias.

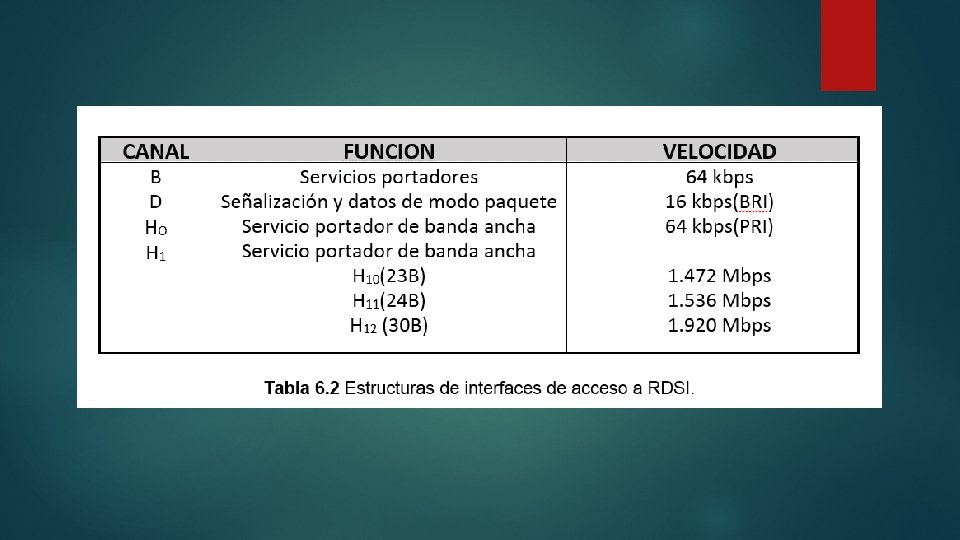

CANALES DE TRANSMISION La RDSI dispone de distintos tipos de canales para el envió de voz y datos e información y datos de control ; los canales tipo B, tipo D y tipo H. CANAL TIPO B. - Transmiten información a 64 kbps empleados para transportar voz datos o datos informáticos. Además este canal sirve de base para cualquier otro tipo de canales de mayor capacidad en combinación con el canal tipo B.

CANAL TIPO D Este tipo de canal se utilizan principalmente para enviar información de control y señalización de la RDSI , como es el caso de los datos necesario para establecer una llamada o para colgar. Los canales D también pueden transportar datos cunado no se utilizan para el control, trabajan a 16 kbps o 64 kbps según el tipo de servicio.

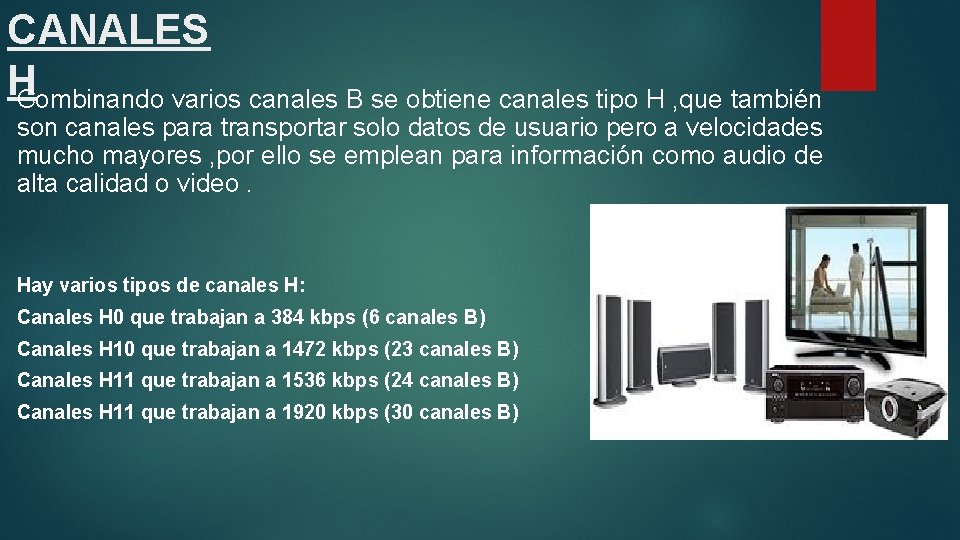

CANALES HCombinando varios canales B se obtiene canales tipo H , que también son canales para transportar solo datos de usuario pero a velocidades mucho mayores , por ello se emplean para información como audio de alta calidad o video. Hay varios tipos de canales H: Canales H 0 que trabajan a 384 kbps (6 canales B) Canales H 10 que trabajan a 1472 kbps (23 canales B) Canales H 11 que trabajan a 1536 kbps (24 canales B) Canales H 11 que trabajan a 1920 kbps (30 canales B)

Características de la Línea RDSI El cableado externo al domicilio que utiliza la RDSI es el normal de 2 hilos de cobre, hasta la interfaz de entrada (TR) donde los equipos deberán tener 4 hilos 2 para la emisión y 2 para la recepción. Los conectores de este tipo de cableado se denominan RJ-45 con un total de 8 hilos 4 restantes se pueden utilizar para alimentación de los equipos conectados. El único requisito para este tipo de instalación es que la conexión sea DIGITAL y que la compañía de teléfonos tenga servicios RDSI en la zona.

Hay dos tipos de conectores asociados a RDSI: el RJ-11 que es el conector analógico estándar del teléfono que tiene cuatro alambres y el RJ-45 este conector es levemente mas ancho que el RJ-11 y tiene 8 alambres.

CARACTERISTICAS DE LOS TERMINALES E INTERFASES. En la figura que se muestra un esquema básico de la conexión de la línea RDSI al terminal del domicilio en el punto “DEMARC”, este punto representa hasta donde la compañía de teléfonos se hace responsable de la instalación , todo el cableado y conectores que van desde el punto “DEMARC” hacia delante son de responsabilidad del usuario.

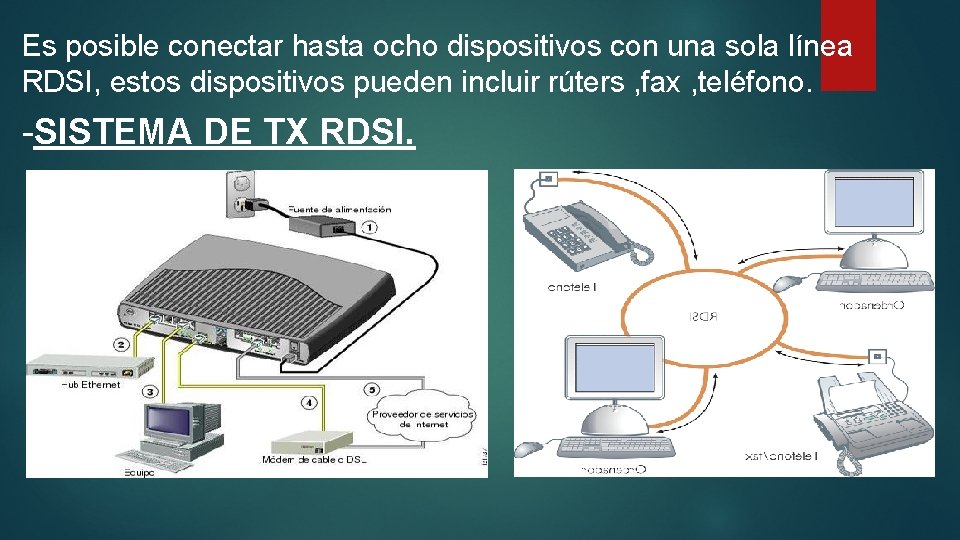

Es posible conectar hasta ocho dispositivos con una sola línea RDSI, estos dispositivos pueden incluir rúters , fax , teléfono. -SISTEMA DE TX RDSI.

INTERFASES DE ACCESO (BRI - PRI) BRI. Servicio que intenta responder a las necesidades de la mayoria de los usuarios individuales, abonados residenciales y quepueñas oficinas

PRI. Servicio que esta pensado para usuarios que necesitan mayor capacidad de transmision.

APLICACIONES

EJEMPLOS

EJEMPLOS TERMINALES RDSI

CONCLUSIONES La RDSI es una red de telecomunicaciones con un alto potencial digital. Gracias a la digitalización en conjunto con otras tecnologías como la multiplicación y la evolución de la red telefónica mundial, ha sido posible el sueño de la RDSI. La red telefónica contribuyó de manera sustancial al desarrollo de esta red, ya que sin su evolución no hubiera sido posible la transmisión digital a través de este medio. La digitalización hizo posible que comunicación fuera más segura y libre de interferencias ya que la información digital no sufre de estas. La RDSI se basa estrictamente en la interfaz de comunicación usuario-red y no se ocupa de cómo funciona la red.

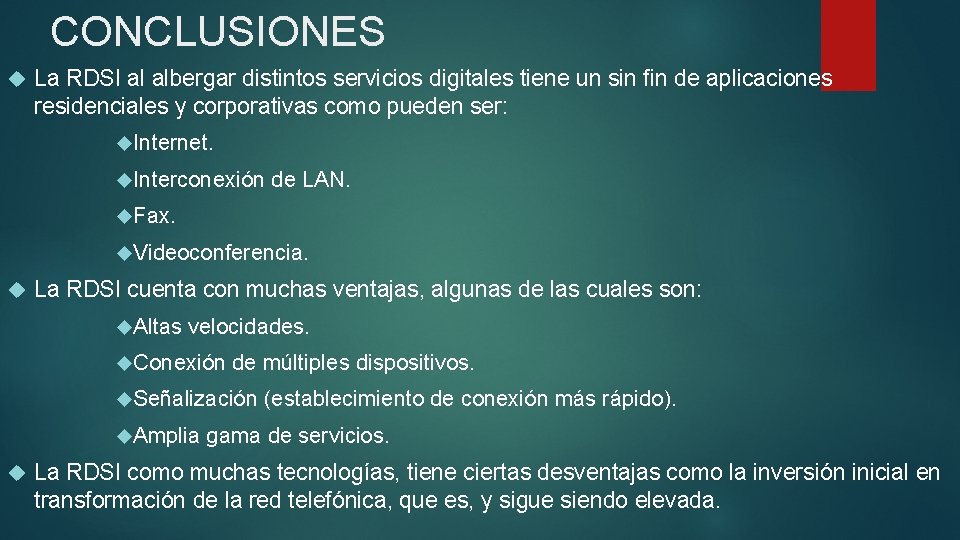

CONCLUSIONES La RDSI al albergar distintos servicios digitales tiene un sin fin de aplicaciones residenciales y corporativas como pueden ser: Internet. Interconexión de LAN. Fax. Videoconferencia. La RDSI cuenta con muchas ventajas, algunas de las cuales son: Altas velocidades. Conexión de múltiples dispositivos. Señalización (establecimiento de conexión más rápido). Amplia gama de servicios. La RDSI como muchas tecnologías, tiene ciertas desventajas como la inversión inicial en transformación de la red telefónica, que es, y sigue siendo elevada.
