Servicios Diferenciados Diff Serv y Servicios Integrados Int

Servicios Diferenciados (Diff. Serv) y Servicios Integrados (Int. Serv). Seminario de Redes de Alta Velocidad 2006

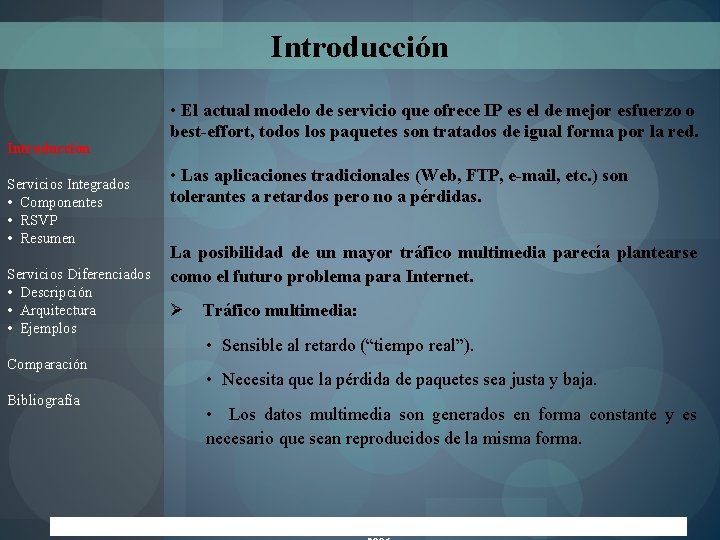

Introducción Servicios Integrados • Componentes • RSVP • Resumen Servicios Diferenciados • Descripción • Arquitectura • Ejemplos Comparación Bibliografía • El actual modelo de servicio que ofrece IP es el de mejor esfuerzo o best-effort, todos los paquetes son tratados de igual forma por la red. • Las aplicaciones tradicionales (Web, FTP, e-mail, etc. ) son tolerantes a retardos pero no a pérdidas. La posibilidad de un mayor tráfico multimedia parecía plantearse como el futuro problema para Internet. Ø Tráfico multimedia: • Sensible al retardo (“tiempo real”). • Necesita que la pérdida de paquetes sea justa y baja. • Los datos multimedia son generados en forma constante y es necesario que sean reproducidos de la misma forma. Universidad Técnica Federico Santa María Seminario de Redes de Alta Velocidad

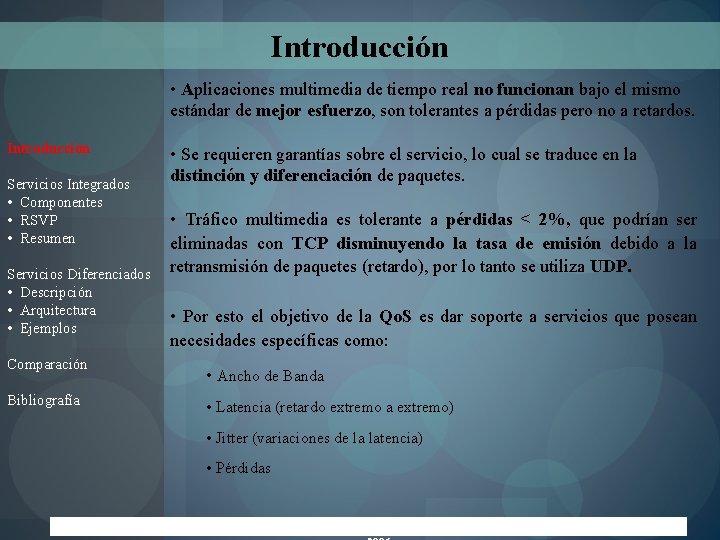

Introducción • Aplicaciones multimedia de tiempo real no funcionan bajo el mismo estándar de mejor esfuerzo, son tolerantes a pérdidas pero no a retardos. Introducción Servicios Integrados • Componentes • RSVP • Resumen Servicios Diferenciados • Descripción • Arquitectura • Ejemplos Comparación Bibliografía • Se requieren garantías sobre el servicio, lo cual se traduce en la distinción y diferenciación de paquetes. • Tráfico multimedia es tolerante a pérdidas < 2%, que podrían ser eliminadas con TCP disminuyendo la tasa de emisión debido a la retransmisión de paquetes (retardo), por lo tanto se utiliza UDP. • Por esto el objetivo de la Qo. S es dar soporte a servicios que posean necesidades específicas como: • Ancho de Banda • Latencia (retardo extremo a extremo) • Jitter (variaciones de la latencia) • Pérdidas Universidad Técnica Federico Santa María Seminario de Redes de Alta Velocidad

Introducción • La posibilidad de otorgar garantías de Qo. S permitirá el uso de nuevas aplicaciones en Internet y de nuevas aplicaciones de negocio. Introducción Servicios Integrados • Componentes • RSVP • Resumen Servicios Diferenciados • Descripción • Arquitectura • Ejemplos Comparación • La implementación de Qo. S en los routers de una red IP consta de dos fases: • Distinción de paquetes: ü Marcado: Código en cabecera. ü Clasificación: Agrupar paquetes por criterio o regla. • Tratamiento Diferenciado: ü Monitorización de tráfico: medición, marcado y remarcado. ü Planificación de recursos: buffer y BW ü Conformado de tráfico: cumplimiento de acuerdo de servicio. Bibliografía Universidad Técnica Federico Santa María Seminario de Redes de Alta Velocidad

Introducción Algunas Definiciones: Introducción Servicios Integrados • Componentes • RSVP • Resumen Servicios Diferenciados • Descripción • Arquitectura • Ejemplos Comparación Bibliografía Ø Qos: Quality of Service (Calidad de Servicio) Ø Ø Servicio que cumple los requisitos solicitados Co. S: Class of Service (Clase de Servicio) Ø Categorías de Servicio (Diferentes tipos de servicio). Ø Realmente significa “Differentiated Class of Service” Ø Debido a que existen varios tipos de servicio, se subentiende que los miembros que ingresan a las clases, deben ser diferenciados ANTES de ingresar a una de ellas. Universidad Técnica Federico Santa María Seminario de Redes de Alta Velocidad

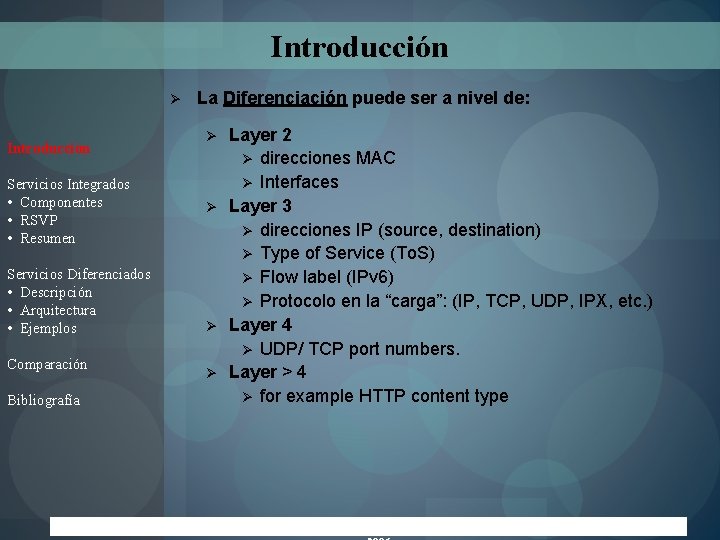

Introducción Ø Introducción Servicios Integrados • Componentes • RSVP • Resumen Servicios Diferenciados • Descripción • Arquitectura • Ejemplos Comparación Bibliografía La Diferenciación puede ser a nivel de: Ø Ø Layer 2 Ø direcciones MAC Ø Interfaces Layer 3 Ø direcciones IP (source, destination) Ø Type of Service (To. S) Ø Flow label (IPv 6) Ø Protocolo en la “carga”: (IP, TCP, UDP, IPX, etc. ) Layer 4 Ø UDP/ TCP port numbers. Layer > 4 Ø for example HTTP content type Universidad Técnica Federico Santa María Seminario de Redes de Alta Velocidad

Introducción Principios de la admisión de Qo. S Introducción Servicios Integrados • Componentes • RSVP • Resumen Servicios Diferenciados • Descripción • Arquitectura • Ejemplos • Para cada flujo las fuentes declaran su patrón de tráfico y los requisitos de Qo. S. • El marcado y clasificación permiten a un router la distinción de paquetes. • Las fuentes deben conformar su patrón de tráfico al declarado y la red debe monitorizar su cumplimiento. • Los flujos o clases de tráfico deben aislarse para evitar interferencias en las Qo. S. Comparación Bibliografía • Se necesita un mecanismo de control de admisión, esto es, admitir o rechazar un flujo si la Qo. S solicitada no puede ser satisfecha sin comprometer la de otros flujos ya aceptados. Universidad Técnica Federico Santa María Seminario de Redes de Alta Velocidad

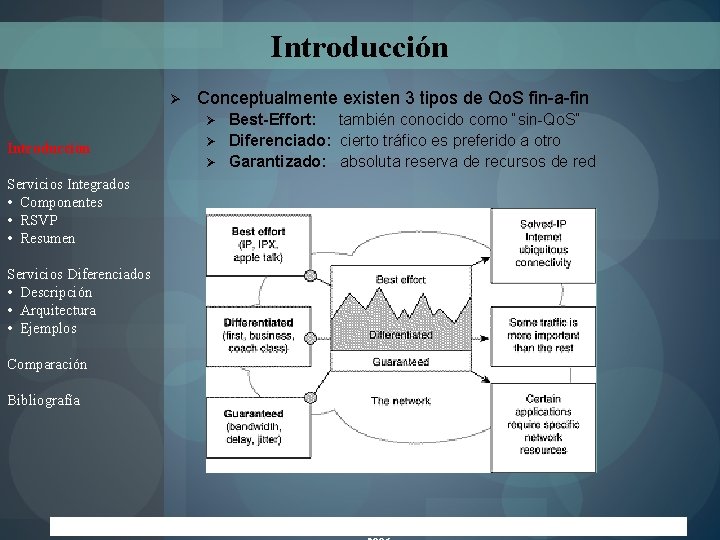

Introducción Ø Conceptualmente existen 3 tipos de Qo. S fin-a-fin Ø Introducción Ø Ø Best-Effort: también conocido como “sin-Qo. S” Diferenciado: cierto tráfico es preferido a otro Garantizado: absoluta reserva de recursos de red Servicios Integrados • Componentes • RSVP • Resumen Servicios Diferenciados • Descripción • Arquitectura • Ejemplos Comparación Bibliografía Universidad Técnica Federico Santa María Seminario de Redes de Alta Velocidad

Introducción • Primer acercamiento: Encabezado IP v 4 campo To. S, 8 bits. Introducción Servicios Integrados • Componentes • RSVP • Resumen Procesar tráfico de alta “precedencia” como el más importante en alta carga. Existe un compromiso entre bajo-delay, alta-confiabilidad, y altothroughput. • Segundo acercamiento: Encabezado IP v 6 campo Priority, 8 bits para diferenciar tráfico y por ende que sean tratados con prioridades distintas Servicios Diferenciados • Descripción • Arquitectura • Ejemplos Comparación Bibliografía Universidad Técnica Federico Santa María Seminario de Redes de Alta Velocidad

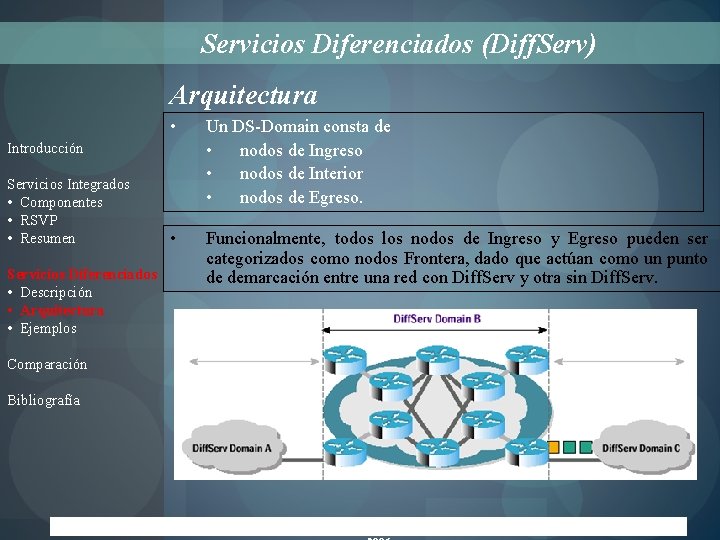

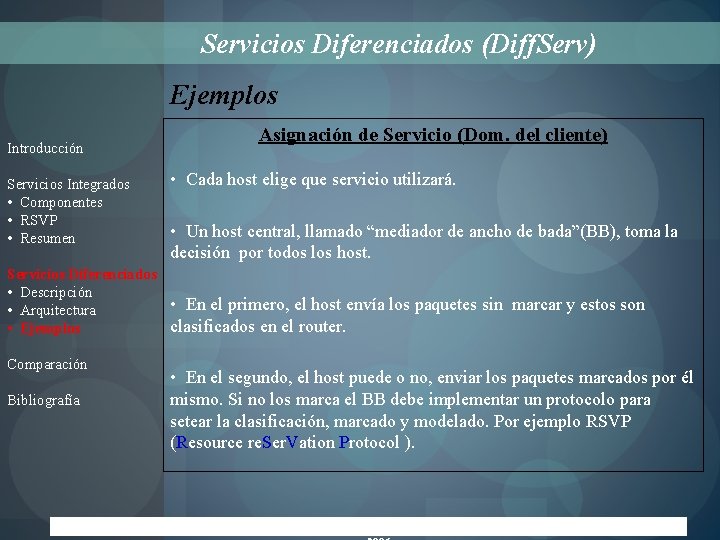

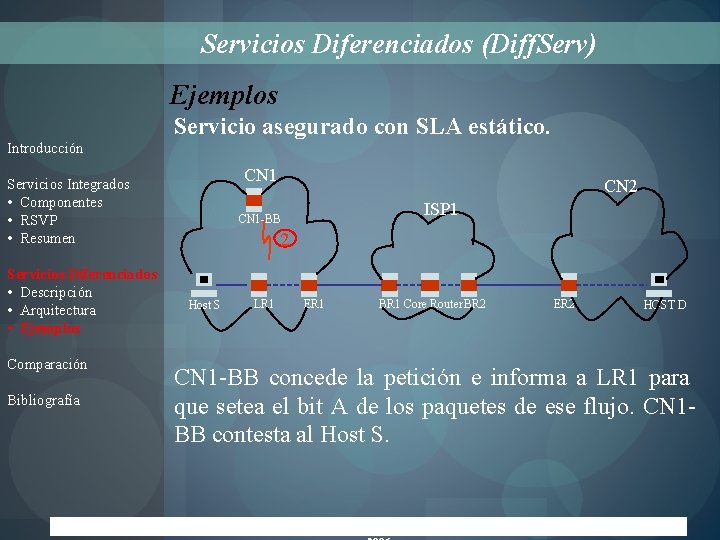

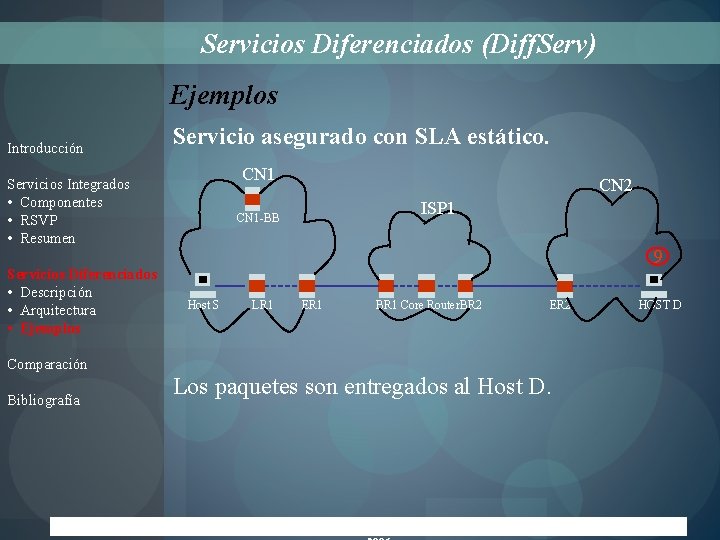

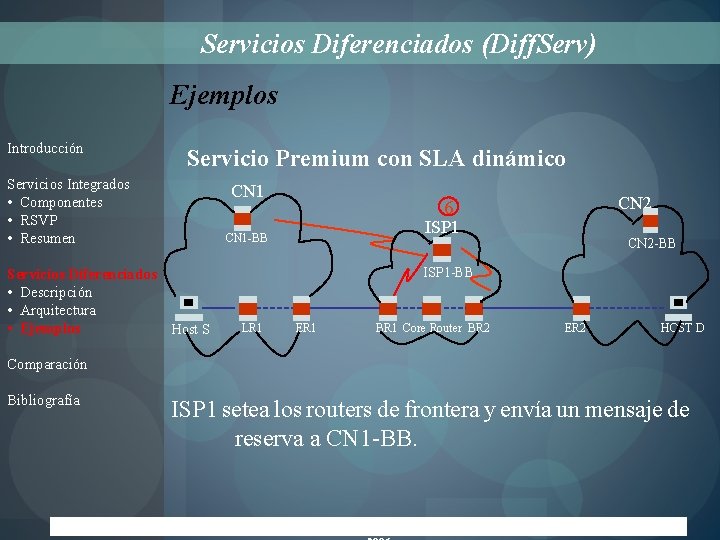

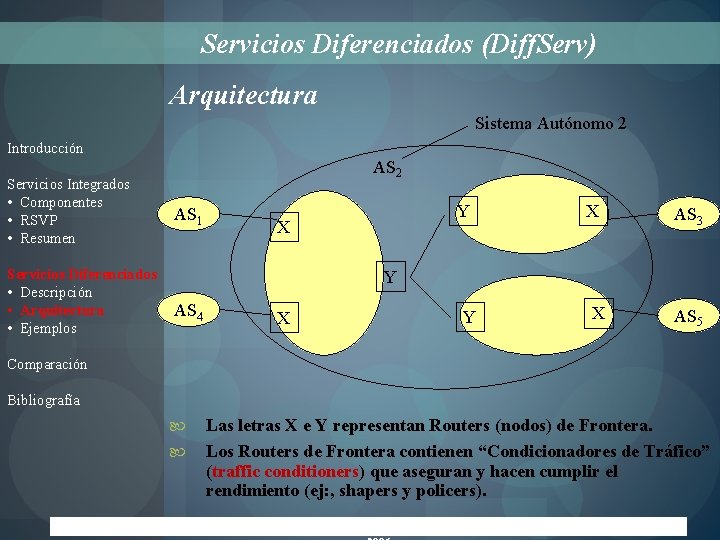

Introducción Se intentan los siguientes acercamientos: Introducción Servicios Integrados • Componentes • RSVP • Resumen Servicios Diferenciados • Descripción • Arquitectura • Ejemplos Comparación Bibliografía • Integrated Services (Int. Serv) – En conjunto con Resource re. Ser. Vation Protocol (RSVP). • Differentiated Services (Diff. Serv) – Class of Service (Co. S) junto con Qo. S Servers. • Multiprotocol Label Switching (MPLS) – Mejoras a IP routing (uso de etiquetas). De estos acercamientos se analizarán los dos primeros. Universidad Técnica Federico Santa María Seminario de Redes de Alta Velocidad

Servicios Integrados (Int. Serv) Extensión compatible para la arquitectura de Internet Introducción Servicios Integrados • Componentes • RSVP • Resumen Servicios Diferenciados • Descripción • Arquitectura • Ejemplos Comparación Bibliografía Algunas características: • Servicio de mejor esfuerzo se mantendrá siempre disponible. Ø “Reservas de recursos” no es aplicable para conexiones TCP cortas Ø Algunas aplicaciones multimedia serán adaptivas • La distribución Multicast es fundamental (< BW) • El Tráfico es manejado por flujos de paquetes Ø Así, el overhead de la inicialización de la conexión permanece aceptable. Universidad Técnica Federico Santa María Seminario de Redes de Alta Velocidad

Servicios Integrados (Int. Serv) Componentes del modelo de Servicios Integrados Introducción Servicios Integrados • Componentes • RSVP • Resumen Servicios Diferenciados • Descripción • Arquitectura • Ejemplos Comparación Bibliografía 1. - Requerimientos de Qo. S: 1. 1 Control y caracterización de los servicios integrados 1. 2 Clases de servicio: 1. 2. 1 De carga controlada 1. 2. 2 De Qo. S garantizada 1. 3 Control de tráfico 2. - Requerimientos de recursos compartidos (resourcesharing). 3. - Protocolo de reserva de recursos (Resource Re. Ser. Vation Protocol, RSVP). Universidad Técnica Federico Santa María Seminario de Redes de Alta Velocidad

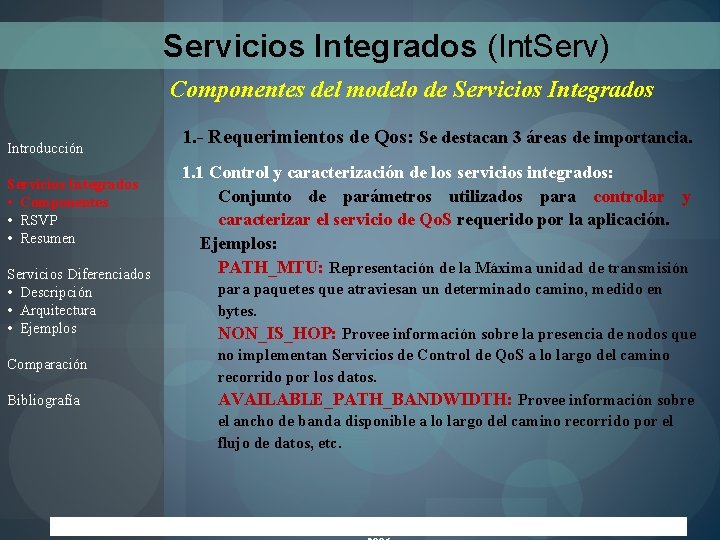

Servicios Integrados (Int. Serv) Componentes del modelo de Servicios Integrados Introducción Servicios Integrados • Componentes • RSVP • Resumen Servicios Diferenciados • Descripción • Arquitectura • Ejemplos Comparación Bibliografía 1. - Requerimientos de Qos: Se destacan 3 áreas de importancia. 1. 1 Control y caracterización de los servicios integrados: Conjunto de parámetros utilizados para controlar y caracterizar el servicio de Qo. S requerido por la aplicación. Ejemplos: PATH_MTU: Representación de la Máxima unidad de transmisión para paquetes que atraviesan un determinado camino, medido en bytes. NON_IS_HOP: Provee información sobre la presencia de nodos que no implementan Servicios de Control de Qo. S a lo largo del camino recorrido por los datos. AVAILABLE_PATH_BANDWIDTH: Provee información sobre el ancho de banda disponible a lo largo del camino recorrido por el flujo de datos, etc. Universidad Técnica Federico Santa María Seminario de Redes de Alta Velocidad

Servicios Integrados (Int. Serv) Componentes del modelo de Servicios Integrados 1. 2 Clases de servicio: Introducción Servicios Integrados • Componentes • RSVP • Resumen Servicios Diferenciados • Descripción • Arquitectura • Ejemplos Comparación Bibliografía 1. 2. 1 De carga controlada (Controlled Load Service Class, RFC 2211) • Simula una red con “baja carga” (no congestionada) • Garantía suave (soft guarantee) Ø Baja seguridad Ø Bajo costo • Para aplicaciones adaptivas, que toleran variaciones de retardo. • Puede ser pensada como un simple servicio por prioridad control de admisión. Universidad Técnica Federico Santa María Seminario de Redes de Alta Velocidad

Servicios Integrados (Int. Serv) Componentes del modelo de Servicios Integrados Introducción Servicios Integrados • Componentes • RSVP • Resumen Servicios Diferenciados • Descripción • Arquitectura • Ejemplos Comparación Bibliografía 1. 2. 2 De Qo. S garantizada (Guaranteed Qo. S Service Class, RFC 2212) • El receptor puede manejar un máximo retardo de encolamiento • Garantía estricta (hard guarantee) Ø Alta seguridad Ø Alto costo • Para aplicaciones no adaptivas, que no toleran variaciones de retardo. • Puede ser pensada como un servicio de Encolamiento justo (Weighted Fair Queueing, WFQ). Universidad Técnica Federico Santa María Seminario de Redes de Alta Velocidad

Servicios Integrados (Int. Serv) Componentes del modelo de Servicios Integrados 1. 3 Control de tráfico: Este a su vez tiene 4 componentes. Introducción Servicios Integrados • Componentes • RSVP • Resumen Servicios Diferenciados • Descripción • Arquitectura • Ejemplos Comparación Bibliografía 1. 3. 1 Organizador de paquetes (Packet Scheduler): • Maneja diferentes flujos de paquetes remitiéndolos a un conjunto de colas. • Debe implementarse en el punto donde son encolados los paquetes • Asume la función de policiamiento de tráfico porque el debe determinar cuando un flujo en particular puede ser admitido en la red. 1. 3. 2 Clasificador de paquetes (Packet Classifier): • Lleva cada paquete entrante a una clase específica, así, esas clases pueden actuar individualmente para entregar diferenciación de tráfico. Universidad Técnica Federico Santa María Seminario de Redes de Alta Velocidad

Servicios Integrados (Int. Serv) Introducción Servicios Integrados • Componentes • RSVP • Resumen Servicios Diferenciados • Descripción • Arquitectura • Ejemplos 1. 3. 3 Control de Admisión (Admission Control) • Determina cuando un flujo puede ser garantizado con la Qo. S solicitada sin afectar las demás conexiones establecidas. 1. 3. 4 Reserva de Recursos (Resources Reservation) • Un protocolo de reserva de recursos (en este caso, RSVP) es necesario para establecer un flujo en los sistemas finales como también en cada router en el camino recorrido por el flujo de datos. Comparación Bibliografía Universidad Técnica Federico Santa María Seminario de Redes de Alta Velocidad

Servicios Integrados (Int. Serv) Introducción Servicios Integrados • Componentes • RSVP • Resumen Servicios Diferenciados • Descripción • Arquitectura • Ejemplos Comparación Bibliografía 2. - Requerimientos de recursos compartidos (resourcesharing) • La reserva de recursos de la red es llevada a cabo flujo por flujo (flow-by-flow) • Cada flujo es sujeto a criterios de control de admisión • Los flujos comparten los recursos disponibles en la red, esto recibe el nombre de enlace compartido (link sharing). • El ancho de banda de la red es compartido por varios tipos de tráfico. • El modelo incluye una función adicional de control de admisión llamado Weighted Fair Queuing (WFQ) ØPreferencia a los flujos de bajo volumen y equitativamente reparte el resto entre los de alto volumen. 3. - Protocolo de reserva de recursos (Resource Re. Ser. Vation Protocol, RSVP) Universidad Técnica Federico Santa María Seminario de Redes de Alta Velocidad

Servicios Integrados (Int. Serv) Resumen Introducción Servicios Integrados • Componentes • RSVP • Resumen Servicios Diferenciados • Descripción • Arquitectura • Ejemplos Comparación Bibliografía La arquitectura de los servicios integrados fue diseñada a partir de la idea de que la arquitectura básica de Internet no necesita ser modificada para proveer un soporte para diferentes aplicaciones Sólo se necesita un conjunto de extensiones al modelo de mejor esfuerzo actual de Internet. La arquitectura de los servicios integrados es conceptualmente muy parecido a lo expuesto sobre ATM, es decir, es un esfuerzo por proveer ”servicios garantizados”, como también diferentes niveles de “mejor esfuerzo” por medio de un mecanismo de control de carga. Universidad Técnica Federico Santa María Seminario de Redes de Alta Velocidad

Servicios Integrados (Int. Serv) Resource Re. Ser. Vation Protocol (RSVP) Introducción Servicios Integrados • Componentes • RSVP • Resumen Servicios Diferenciados • Descripción • Arquitectura • Ejemplos Comparación • RSVP fue diseñado para ser el protocolo de señalización que activa la reserva de recursos de los Servicios Integrados en los routers y hosts. • RSVP pretende proporcionar Qo. S estableciendo una reserva de recursos para un flujo determinado. • Es un diálogo entre emisor, receptor y elementos de red con el fín de reservar recursos para una aplicación. Bibliografía Universidad Técnica Federico Santa María Seminario de Redes de Alta Velocidad

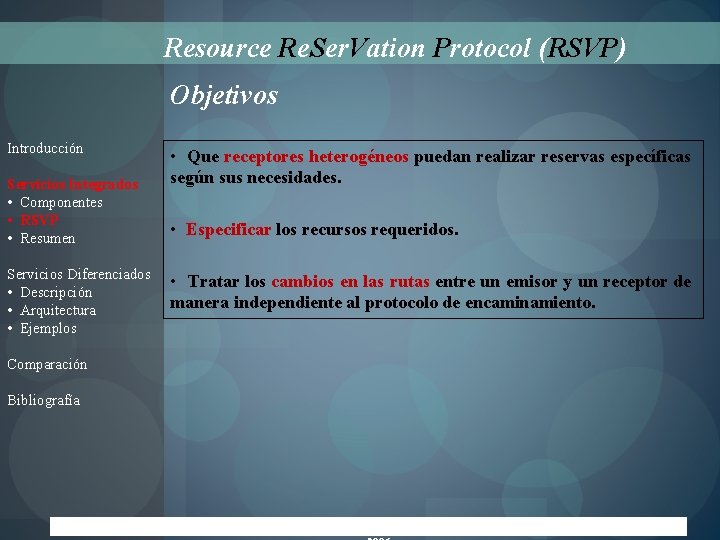

Resource Re. Ser. Vation Protocol (RSVP) Objetivos Introducción Servicios Integrados • Componentes • RSVP • Resumen Servicios Diferenciados • Descripción • Arquitectura • Ejemplos • Que receptores heterogéneos puedan realizar reservas específicas según sus necesidades. • Especificar los recursos requeridos. • Tratar los cambios en las rutas entre un emisor y un receptor de manera independiente al protocolo de encaminamiento. Comparación Bibliografía Universidad Técnica Federico Santa María Seminario de Redes de Alta Velocidad
