Por que se estudar superfícies vicinais? 1) Degraus estão sempre presentes em qualquer tipo

Por que se estudar superfícies vicinais? 1) Degraus estão sempre presentes em qualquer tipo de superfície real Cu(111) Si(111) -7 x 7, 15 nm x 15 nm Si(111) -7 x 7, 50 nm x 50 nm

2) Melhor compreender a morfologia de superfícies Atomic-force microscopy shows calcite growth with no

2) Melhor compreender a morfologia de superfícies Atomic-force microscopy shows calcite growth with no amino acids (a); with an achiral, or neutral-handed, amino acid, glycine (b); with left-handed aspartic acid (c); and with right-handed aspartic acid (d). Au(110) Crescimento de Co. O sobre Ag(001)

3) Estabilidade com relação a formação de facetas Formação de facetas em W(111) induzidas

3) Estabilidade com relação a formação de facetas Formação de facetas em W(111) induzidas pela adsorção de Pt

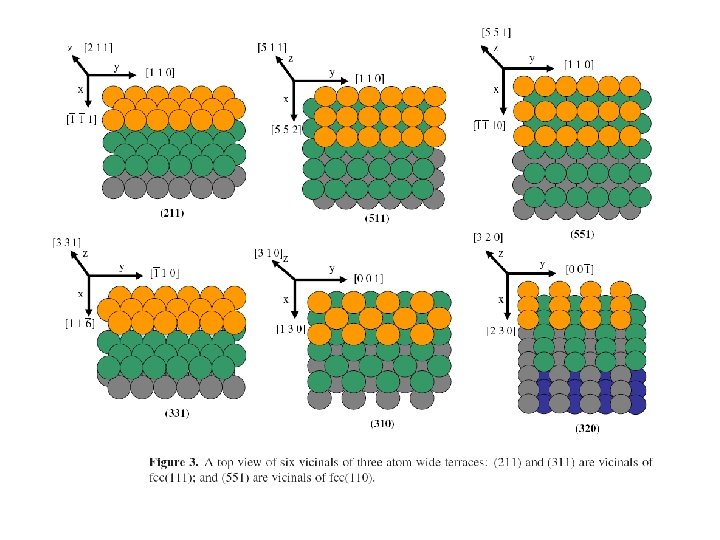

Nomeclatura e geometria de superfícies vicinais Produzidas cortando-se o cristal ao longo de um

Nomeclatura e geometria de superfícies vicinais Produzidas cortando-se o cristal ao longo de um plano que faz um ângulo (“miscut angle”) em relação a um plano de índice de Miller baixo

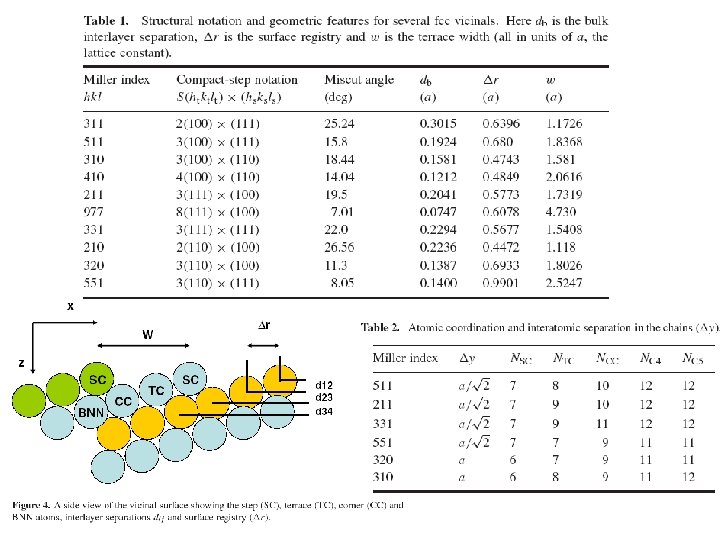

Notação de Lang et al Índices de Miller f Geometria da borda Celula unitária

Notação de Lang et al Índices de Miller f Geometria da borda Celula unitária (2 D) p(111) x (100) step A 8(111) x (100) step A (p+1, p-1) (9, 7, 7) 2/3 nn p impar : PR p par : CR p(111) x (-111) step B 8(111) x (-111) step B (p-2, p, p) (6, 8, 8) 1/3 nn p impar : CR p par : PR p(100) x (111) 8(100) x (111) (1, 1, 2 p-1) (1, 1, 15) 1/2 nn CR p(100) x (010) 8(100) x (010) (0, 1, p-1) (0, 1, 7) 0 nnn (kinks) p impar : CR p par : PR

fcc(977)

fcc(977)

Projeção estereográfica Degrau tipo A (100) Degrau tipo B (111) Degrau (110)

Projeção estereográfica Degrau tipo A (100) Degrau tipo B (111) Degrau (110)

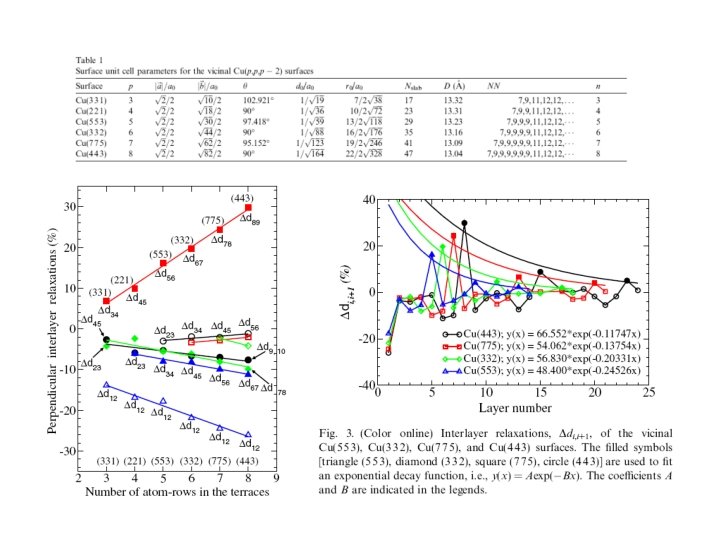

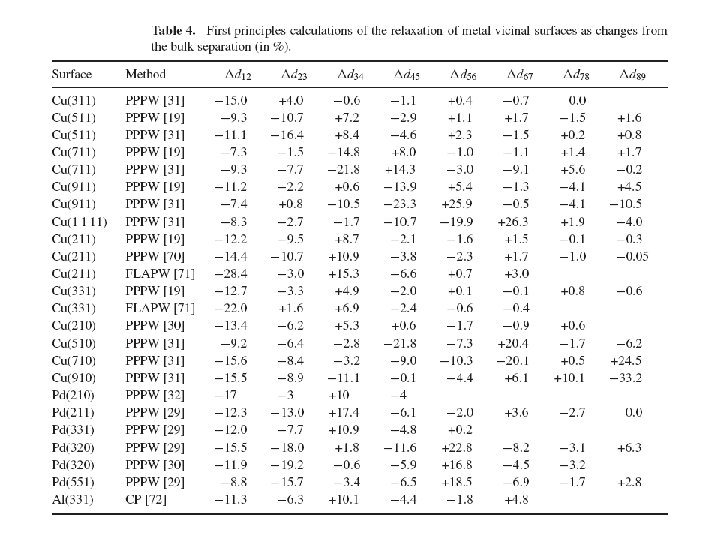

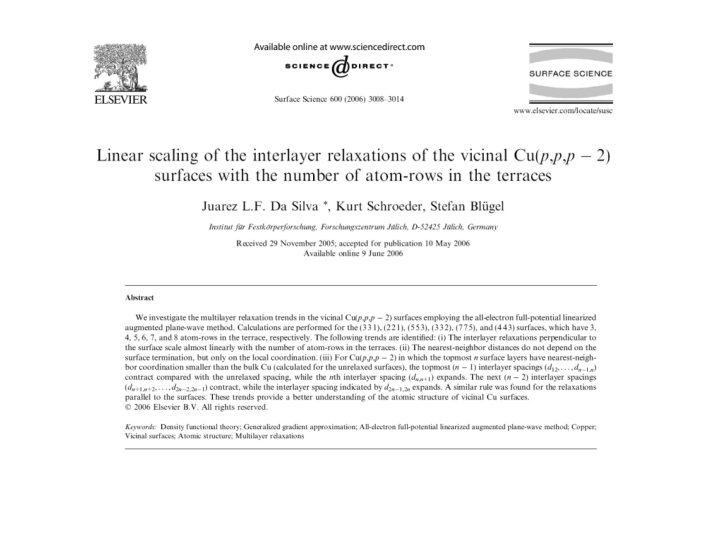

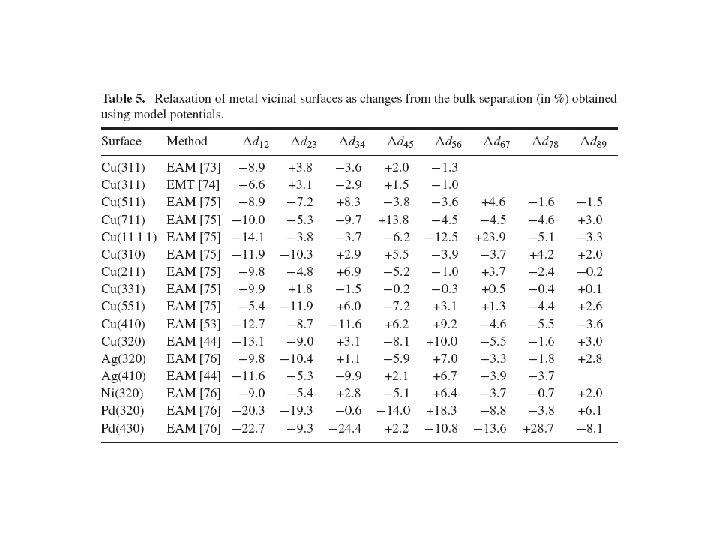

Multi-layer relaxation

Multi-layer relaxation

Difração de Elétrons de Baixa Energia 1) Coleta das curvas I(V) experimentais; 2) Cálculo

Difração de Elétrons de Baixa Energia 1) Coleta das curvas I(V) experimentais; 2) Cálculo das curvas I(V) teóricas; 3) Comparação entre teoria e experiência utilizando-se a metodologia do fator-R.

Montagem experimental

Montagem experimental

E 1 E 2 > E 1

E 1 E 2 > E 1

k-Space: Ewald Sphere for LEED spots Ewald Sphere Diffracted e-beams Reciprocal Lattice Rods Incoming

k-Space: Ewald Sphere for LEED spots Ewald Sphere Diffracted e-beams Reciprocal Lattice Rods Incoming e-beam sample

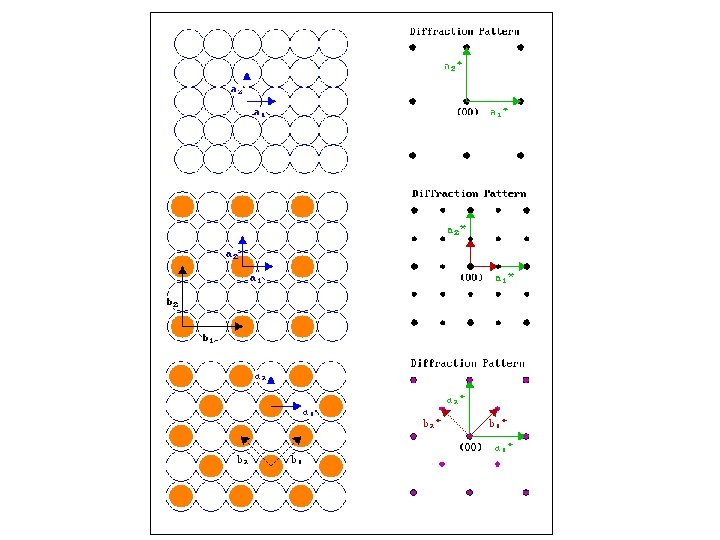

Exemplos de padrões LEED Padrão LEED de In depositado em diferentes quantidades, sobre uma

Exemplos de padrões LEED Padrão LEED de In depositado em diferentes quantidades, sobre uma superfície de Si(111) Padrão LEED da superfície Si(111) 7 x 7

Comparação experimento-teoria Fator RX: Fator RZJ: Fator RP:

Comparação experimento-teoria Fator RX: Fator RZJ: Fator RP:

Otimização Estrutural Cristalografia convencional de superfícies via LEED Um processo de tentativa e erro

Otimização Estrutural Cristalografia convencional de superfícies via LEED Um processo de tentativa e erro onde cada passo é dependente do ser humano. estruturas complexas: • o tempo computacional escala com N 3 • o grande volume do espaço de parâmetros a ser explorado. Cristalografia moderna de superfícies via LEED Utilização de algoritmos de minimização que permitem a otimização automática dos parâmetros estruturais.

Futuro. . . Utilização de métodos de minimização global e computação paralela • Simulated

Futuro. . . Utilização de métodos de minimização global e computação paralela • Simulated Annealing e Fast Simulated Annealing • Algoritmo Genético • Redes Neurais

Sr. Ti. O 3(106) “The STO(106) surface, which is vicinal to STO(001), exhibits an

Sr. Ti. O 3(106) “The STO(106) surface, which is vicinal to STO(001), exhibits an unusual morphology. In the low energy electron diffraction (LEED) image of STO(106) in Figure b, besides the integer order reflections, spots at n/6 in the [10]-direction are due to the step structure and their sharpness is indicative of a very smooth (106) surface. The scanning tunnelling microscopy (STM) image in Figure c shows a very regularly "terraced" surface with an astonishing degree of long-range order. On the shorter length-scale, many uncorrelated contrast variations indicate substantial short-range disorder. The cross section of the STM image reveals rounded step edges. ”
