Multimediasteuerungen von Florian Künzner

Inhalt n n n Was ist eine Multimediasteuerung? Einsatzmöglichkeiten Was kann man damit steuern? Wie bedient man diese Steuerung? Crestron die Multimediasteuerung: n n n Aufbau einer Steuerung Schnittstellen Bedienung (Ansteuerung) Zusätzliche Geräte Beispielprogramm: n n n Programmierung der Oberfläche Programmierung der Logik Test + Diagnose-Werkzeuge

Was ist eine Multimediasteuerung? n Ein Steuerungs-System das Geräte individuell steuert n das Befehle vom Bediener annimmt und verarbeitet n das automatisch Zustände auswertet und darauf reagiert n

Einsatzmöglichkeiten n Home - Bereich Haus n Wohnung n n Professional - Bereich Vortragsräume n Schulungsräume n Empfangsbereiche n

Was kann man damit steuern? n Ausgabegeräte: n n Eingabequellen: n n DVD, Video, usw. Überwachung: n n TV, Beamer, Plasma, Audio (Verstärker), Kreuzschienen (Audio, Video), usw. Brand-, Einbruchmelde- u. Videoanlagen, usw. Hausbereich: n Licht, Jalousie, Heizung, Klima usw.

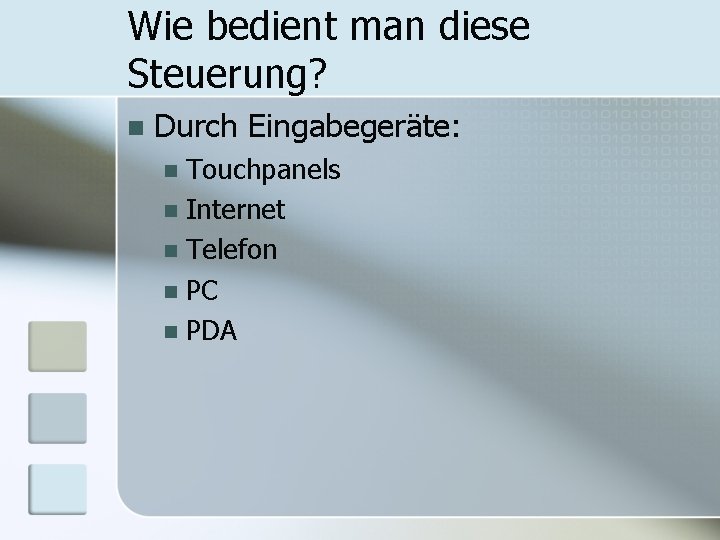

Wie bedient man diese Steuerung? n Durch Eingabegeräte: Touchpanels n Internet n Telefon n PC n PDA n

Crestron die Multimediasteuerung: Aufbau einer Steuerung 32 -Bit Motorola 5407 Cold. Fire Prozessor n 32 MB SDRAM Arbeitsspeicher n 4 MB Flash. Memory (Hauptspeicher) n Netzteil 24 V n Schnittstellen: n zur Steuerung/Auswertung der Geräte/ Fremdsysteme n zur Programmierung der Steuerung (Seriell DB 9) n

Crestron die Multimediasteuerung: Schnittstellen n Seriell n RS 232, RS 422, RS 485 Infrarot n Relais (potentialfrei) n Cresnet n n Erweiterungsgeräte der Steuerung Ethernet n Funkantenne n

Crestron die Multimediasteuerung: Bedienung n Touchpanels n Tableau (Taster) n Internet (Browser HTTP) n PC (x. Panel)

Crestron die Multimediasteuerung: Zusätzliche Geräte n Externe Geräte: Temperatursensor n Funkuhren n Audio- und Videokreuzschienen n Schalt und Dimm-Module (Licht) n Relais-Module n Schnittstellen Fremdsysteme (Interface) n usw. n

Beispielprogramm: Aufbau (Blockschaltbild) Seriell Funk Touchpanel Lichtsteueraktoren MC 2 W PC zum Programmieren Infrarot Seriell DVD Beamer

Beispielprogramm: Programmierung der Oberfläche n Programm von Crestron (Vision Tools Pro-e) n frei Programmierbare Oberfläche n Buttons (digital 0/1) n Anzeige (analog 0 -100) n Textfeld (seriell [ABCD])

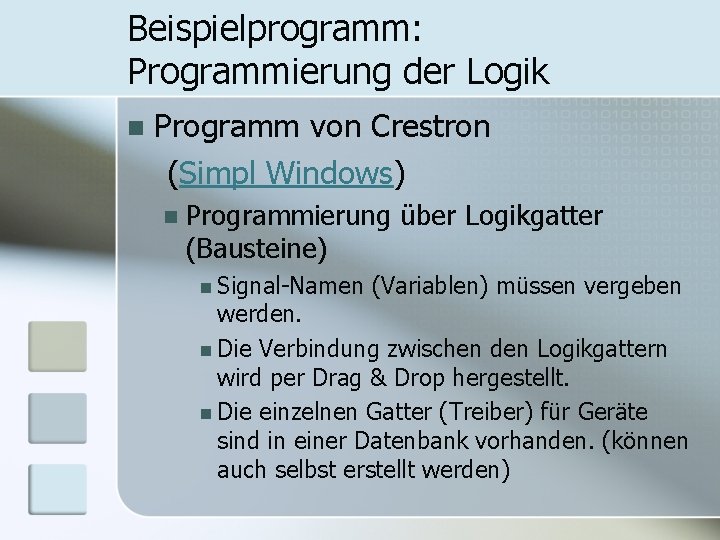

Beispielprogramm: Programmierung der Logik n Programm von Crestron (Simpl Windows) n Programmierung über Logikgatter (Bausteine) n Signal-Namen (Variablen) müssen vergeben werden. n Die Verbindung zwischen den Logikgattern wird per Drag & Drop hergestellt. n Die einzelnen Gatter (Treiber) für Geräte sind in einer Datenbank vorhanden. (können auch selbst erstellt werden)

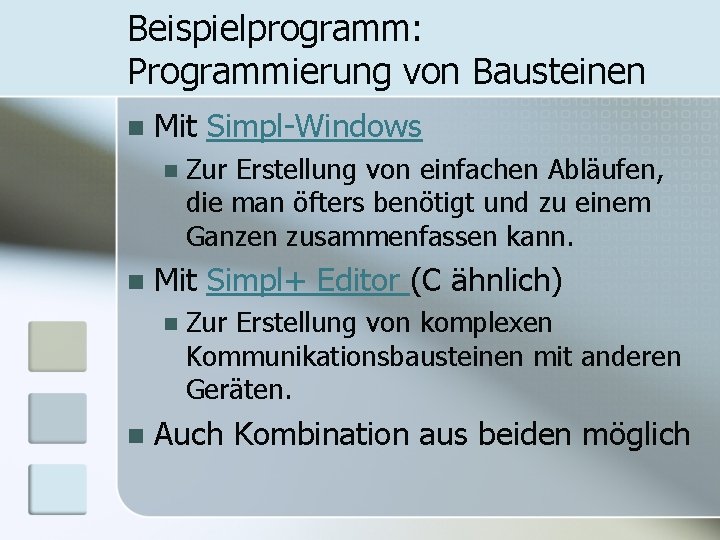

Beispielprogramm: Programmierung von Bausteinen n Mit Simpl-Windows n n Mit Simpl+ Editor (C ähnlich) n n Zur Erstellung von einfachen Abläufen, die man öfters benötigt und zu einem Ganzen zusammenfassen kann. Zur Erstellung von komplexen Kommunikationsbausteinen mit anderen Geräten. Auch Kombination aus beiden möglich

Beispielprogramm: Test + Diagnose-Werkzeuge n Testmanager Überwachung und Veranschaulichung von Signalzuständen n Manuelles Setzen von Signalen (z. B. 1/0) n n Viewport Zum Einstellen der Geräte (Konsolen. Verbindung) n Updaten der Firmware n Einspielen von neuen Programmen n
