Modelare Parametric 3 D cu Autodesk Inventor Proiectare

Modelare Parametrică 3 D cu Autodesk Inventor Proiectare Asistată de Calculator PAC 2 Anul III AA TCM Semestrul II Curs 04 Prof. Constantin STANCESCU

Desene tehnice de execuție l Importanţă = Cu toate că, odată cu modelarea 3 D imaginile 2 D par de domeniul trecutului, documentaţia 2 D este totuşi de neînlocuit în practica de atelier l Cazuri (rare) de inutilitate = În cazul prelucrărilor 3 D automate (prototyping, CAM etc. ) documentaţia 2 D este inutilă; informaţia 3 D este transferată direct maşinii l Specific = Inventor conţine un modul special pentru generarea documentaţiei 2 D (folosind sufixul. idw – Inventor Dra. Wing) l Mod de lucru = Modelul 3 D este văzut din diverse unghiuri (ortogonal, izometric, oarecare) şi este transpus sub formă de proiecţii 2 D (vederi şi/sau secţiuni) l Complemente specifice = Trasee de secţionare, cotare, notaţii etc. Prof. Constantin STANCESCU

Desene tehnice de execuție Start Prof. Constantin STANCESCU

Desene tehnice de execuție Sheet (format) Browser Prof. Constantin STANCESCU

Desene tehnice de execuție Definirea unui chenar nou Prof. Constantin STANCESCU

Desene tehnice de execuție Trasarea și salvarea chenarului Prof. Constantin STANCESCU

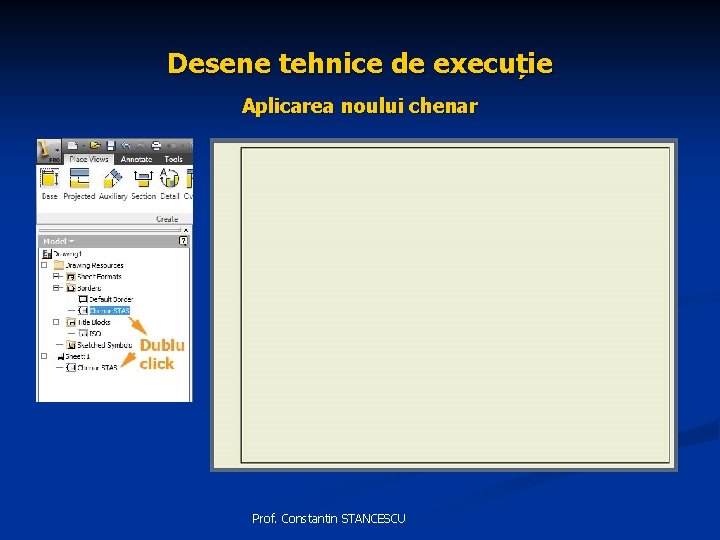

Desene tehnice de execuție Aplicarea noului chenar Prof. Constantin STANCESCU

Desene tehnice de execuție Definirea unui indicator nou Prof. Constantin STANCESCU

Desene tehnice de execuție Trasarea liniilor subțiri Prof. Constantin STANCESCU

Desene tehnice de execuție Indicatorul cu linii subțiri Prof. Constantin STANCESCU

Desene tehnice de execuție Introducere texte și siglă Prof. Constantin STANCESCU

Desene tehnice de execuție Salvare ca șablon (Template) Salvare ca Template sub numele Chenar STAS cu indicator. idw Prof. Constantin STANCESCU

Desene tehnice de execuție Utilizare ca Template în New File Prof. Constantin STANCESCU

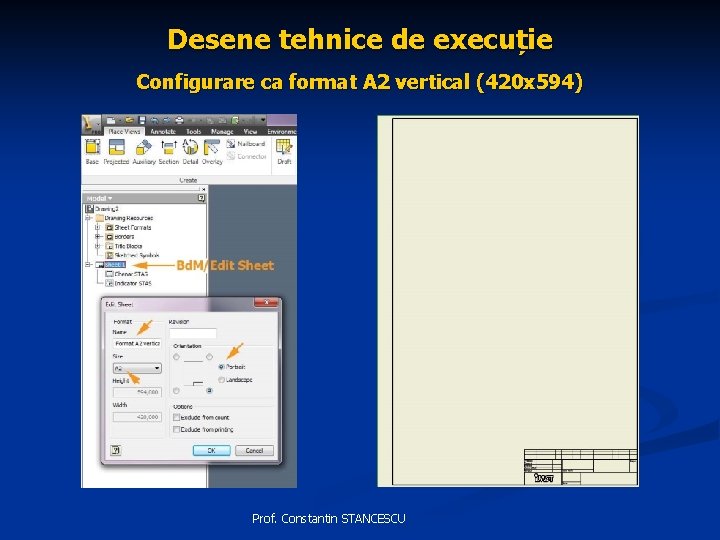

Desene tehnice de execuție Configurare ca format A 2 vertical (420 x 594) Prof. Constantin STANCESCU

Desene tehnice de execuție Uneltele Place Views Prof. Constantin STANCESCU

Desene tehnice de execuție Desenul de întocmit Furca. ipt Prof. Constantin STANCESCU

Desene tehnice de execuție Fixarea proiecției de bază prin activarea uneltei Base Prof. Constantin STANCESCU

Desene tehnice de execuție Plasarea primelor două proiecții Prof. Constantin STANCESCU

Desene tehnice de execuție Adăugarea secțiunii înclinate Prof. Constantin STANCESCU

Desene tehnice de execuție Schimbarea unghiului hașurii și aplicarea Automated Centerlines Prof. Constantin STANCESCU

Desene tehnice de execuție Aplicarea Centerline Bisector Prof. Constantin STANCESCU

Desene tehnice de execuție Ruptură (Break Out) – Pasul 1 Prof. Constantin STANCESCU

Desene tehnice de execuție Ruptură (Break Out) – Pasul 2 Prof. Constantin STANCESCU

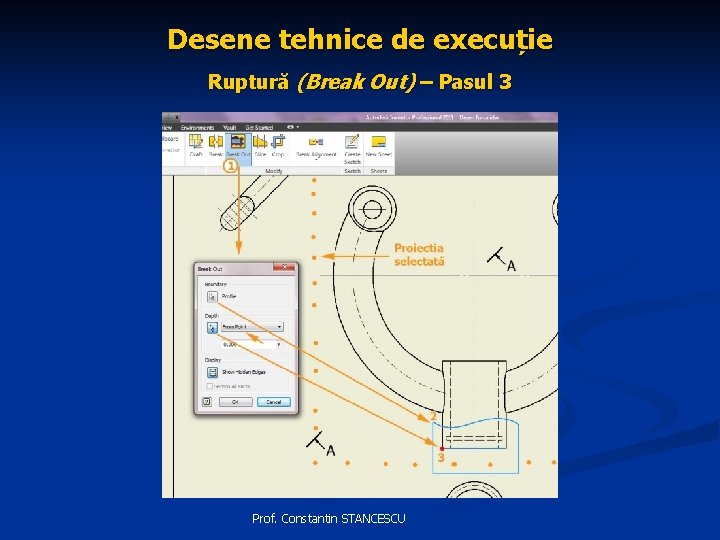

Desene tehnice de execuție Ruptură (Break Out) – Pasul 3 Prof. Constantin STANCESCU

Desene tehnice de execuție Cotare liniară Prof. Constantin STANCESCU

Desene tehnice de execuție Editarea stilului de cotare Prof. Constantin STANCESCU

Desene tehnice de execuție Editarea textului unei cote Prof. Constantin STANCESCU

Desene tehnice de execuție Adăugarea proiecției izometrice Prof. Constantin STANCESCU

Desene tehnice de execuție Intervenție asupra modelului – teșitură de 2 x 45° Rezultatul pe model Prof. Constantin STANCESCU

Desene tehnice de execuție Cotarea teșiturii folosind o schiță atașată proiecției Rezultatul pe desen Prof. Constantin STANCESCU

Desene tehnice de execuție Toleranțe dimensionale Prof. Constantin STANCESCU

Desene tehnice de execuție Semne de rugozitate Prof. Constantin STANCESCU

Desene tehnice de execuție Abateri de formă și poziție reciprocă Prof. Constantin STANCESCU

Desene tehnice de execuție Desenul finalizat Prof. Constantin STANCESCU
