Mängualade valgustamine Tarmo Sulg Kommunaalameti juhataja asetäitja 09. 04. 2015 KMÜ Mänguväljakute seminar
Mängualad Spordiväljakud – pallimängud, tennis, jalgpall, uisutamine; Pargid – tegevusalad (male, piknik, jõutreening); Seiklusväljakud – võimete proovilepanemine; Mänguväljakud – kiikumine, ronimine, „tegelemine“; Lasteaiad – hoovialad, mänguväljakud.
Milleks valgustus? * Nägemine Avastamispiir (kontrast) kas seda/mida saab märgata? Tuvastamine (nägemisteravus) mis see on? * Kasutatavus; * Nähtavus, turvalisus; * Emotsioon; * Tervislikkus? Oktoober, November, Detsember, Jaanuar, Veebruar, Märts
Palju on vaja valgust? Nii palju kui vajalik, nii vähe kui võimalik.
Mänguväljakuid käsitlevad euroopa normatiivid EN 1176 ja EN 1177 (nende eesti versioonid on tähistatud EVS-EN 1176 ja EVS-EN 1177) Standard EVS-EN 1176 koosneb järgnevatest osadest: EVS-EN 1176 -1: 2008 Mänguväljakute seadmed. Osa 1: Üldised ohutusnõuded EVS-EN 1176 -10: 2008 Mänguväljakute seadmed ja katted. Osa 10: Täiendavad spetsiaalsed ohutusnõuded ja katsemeetodid täiesti suletud mänguväljaku seadmete jaoks. EVS-EN 1176 -11: 2008 Mänguväljakute seadmed ja katted. Osa 11: Täiendavad ja katsemeetodid. EVS-EN 1176 -2: 2008 Mänguväljakute seadmed. Osa 2: Täiendavad spetsiaalsed ohutusnõuded ja katsemeetodid ruumilise võrgustiku jaoks. ohutusnõuded ja katsemeetodid kiikede jaoks. Pinnakatet käsitlevaks standardiks on: EVS-EN 1176 -3: 2008 Mänguväljakute seadmed. Osa 3: Täiendavad spetsiaalsed EVS-EN 1177: 2008 Lööke summutav mänguväljaku kate. Ohutusnõuded ja katsemeetodid. ohutusnõuded ja katsemeetodid liumägede jaoks. EVS-EN 1176 -4: 2008 Mänguväljakute seadmed. Osa 4: Täiendavad spetsiaalsed Sellele lisaks rakenduvad mänguväljaku seadmete elementidele ka direktiivid: EN 818: 1999 Lühikeste lülidega tõstekett, ohutusnõuded ja katsemeetodid kiirusradade jaoks. EN ISO 9554: 2007 Trossid – üldised nõuded, EVS-EN 1176 -5: 2008 Mänguväljakute seadmed. Osa 5: Täiendavad spetsiaalsed EN ISO 2307: 2007 Trossid – mõningate füüsiliste ja mehaaniliste omaduste ohutusnõuded ja katsemeetodid karussellidele. määratlus, EVS-EN 1176 -6: 2008 Mänguväljakute seadmed. Osa 6: Täiendavad spetsiaalsed EN 335: 2007, EN 350: 2000 ning EN 351: 2007 käsitlevad puidu ja puitpäritoluga ohutusnõuded ja katsemeetodid õõtsumisvahendite jaoks. EVS-EN 1176 -7: 2008 Mänguväljakute seadmed. Osa 7: Juhised paigaldamise, materjalide kestvust ning puidu ja puitmaterjalide vastupidavust kontrollimise, hooldamise ja kasutamise kohta.

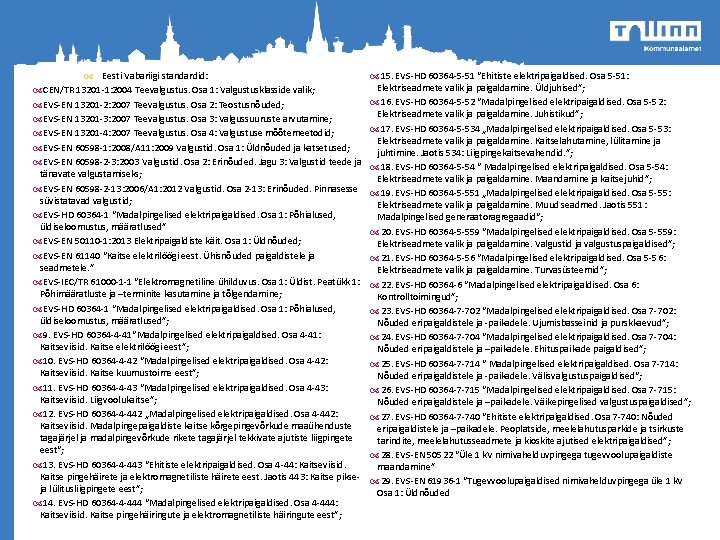

Eesti Vabariigi standardid: CEN/TR 13201 -1: 2004 Teevalgustus. Osa 1: Valgustusklasside valik; EVS-EN 13201 -2: 2007 Teevalgustus. Osa 2: Teostusnõuded; EVS-EN 13201 -3: 2007 Teevalgustus. Osa 3: Valgussuuruste arvutamine; EVS-EN 13201 -4: 2007 Teevalgustus. Osa 4: Valgustuse mõõtemeetodid; EVS-EN 60598 -1: 2008/A 11: 2009 Valgustid. Osa 1: Üldnõuded ja katsetused; EVS-EN 60598 -2 -3: 2003 Valgustid. Osa 2: Erinõuded. Jagu 3: Valgustid teede ja tänavate valgustamiseks; EVS-EN 60598 -2 -13: 2006/A 1: 2012 Valgustid. Osa 2 -13: Erinõuded. Pinnasesse süvistatavad valgustid; EVS-HD 60364 -1 “Madalpingelised elektripaigaldised. Osa 1: Põhialused, üldiseloomustus, määratlused” EVS-EN 50110 -1: 2013 Elektripaigaldiste käit. Osa 1: Üldnõuded; EVS-EN 61140 “Kaitse elektrilöögi eest. Ühisnõuded paigaldistele ja seadmetele. ” EVS-IEC/TR 61000 -1 -1 “Elektromagnetiline ühilduvus. Osa 1: Üldist. Peatükk 1: Põhimääratluste ja –terminite kasutamine ja tõlgendamine; EVS-HD 60364 -1 “Madalpingelised elektripaigaldised. Osa 1: Põhialused, üldiseloomustus, määratlused”; 9. EVS-HD 60364 -4 -41“Madalpingelised elektripaigaldised. Osa 4 -41: Kaitseviisid. Kaitse elektrilöögi eest”; 10. EVS-HD 60364 -4 -42 “Madalpingelised elektripaigaldised. Osa 4 -42: Kaitseviisid. Kaitse kuumustoime eest”; 11. EVS-HD 60364 -4 -43 “Madalpingelised elektripaigaldised. Osa 4 -43: Kaitseviisid. Liigvoolukaitse”; 12. EVS-HD 60364 -4 -442 „Madalpingelised elektripaigaldised. Osa 4 -442: Kaitseviisid. Madalpingepaigaldiste kaitse kõrgepingevõrkude maaühenduste tagajärjel ja madalpingevõrkude rikete tagajärjel tekkivate ajutiste liigpingete eest“; 13. EVS-HD 60364 -4 -443 “Ehitiste elektripaigaldised. Osa 4 -44: Kaitseviisid. Kaitse pingehäirete ja elektromagnetiliste häirete eest. Jaotis 443: Kaitse pikseja lülitusliigpingete eest”; 14. EVS-HD 60364 -4 -444 “Madalpingelised elektripaigaldised. Osa 4 -444: Kaitseviisid. Kaitse pingehäiringute ja elektromagnetiliste häiringute eest”; 15. EVS-HD 60364 -5 -51 “Ehitiste elektripaigaldised. Osa 5 -51: Elektriseadmete valik ja paigaldamine. Üldjuhised”; 16. EVS-HD 60364 -5 -52 “Madalpingelised elektripaigaldised. Osa 5 -52: Elektriseadmete valik ja paigaldamine. Juhistikud”; 17. EVS-HD 60364 -5 -534 „Madalpingelised elektripaigaldised. Osa 5 -53: Elektriseadmete valik ja paigaldamine. Kaitselahutamine, lülitamine ja juhtimine. Jaotis 534: Liigpingekaitsevahendid. ”; 18. EVS-HD 60364 -5 -54 “ Madalpingelised elektripaigaldised. Osa 5 -54: Elektriseadmete valik ja paigaldamine. Maandamine ja kaitsejuhid”; 19. EVS-HD 60364 -5 -551 „Madalpingelised elektripaigaldised. Osa 5 -55: Elektriseadmete valik ja paigaldamine. Muud seadmed. Jaotis 551: Madalpingelised generaatoragregaadid“; 20. EVS-HD 60364 -5 -559 “Madalpingelised elektripaigaldised. Osa 5 -559: Elektriseadmete valik ja paigaldamine. Valgustid ja valgustuspaigaldised”; 21. EVS-HD 60364 -5 -56 “Madalpingelised elektripaigaldised. Osa 5 -56: Elektriseadmete valik ja paigaldamine. Turvasüsteemid”; 22. EVS-HD 60364 -6 “Madalpingelised elektripaigaldised. Osa 6: Kontrolltoimingud”; 23. EVS-HD 60364 -7 -702 “Madalpingelised elektripaigaldised. Osa 7 -702: Nõuded eripaigaldistele ja -paikadele. Ujumisbasseinid ja purskkaevud”; 24. EVS-HD 60364 -7 -704 “Madalpingelised elektripaigaldised. Osa 7 -704: Nõuded eripaigaldistele ja –paikadele. Ehituspaikade paigaldised”; 25. EVS-HD 60364 -7 -714 “ Madalpingelised elektripaigaldised. Osa 7 -714: Nõuded eripaigaldistele ja -paikadele. Välisvalgustuspaigaldised“; 26. EVS-HD 60364 -7 -715 “Madalpingelised elektripaigaldised. Osa 7 -715: Nõuded eripaigaldistele ja –paikadele. Väikepingelised valgustuspaigaldised”; 27. EVS-HD 60364 -7 -740 “Ehitiste elektripaigaldised. Osa 7 -740: Nõuded eripaigaldistele ja –paikadele. Peoplatside, meelelahutusparkide ja tsirkuste tarindite, meelelahutusseadmete ja kioskite ajutised elektripaigaldised”; 28. EVS-EN 50522 “Üle 1 k. V nimivahelduvpingega tugevvoolupaigaldiste maandamine” 29. EVS-EN 61936 -1 “Tugevvoolupaigaldised nimivahelduvpingega üle 1 k. V Osa 1: Üldnõuded
Kokkuvõte? * Mänguväljakute valgustuse standardit kehtestatud ei ole. Väidetavalt ei ole terviseamet mänguväljakute (ka lasteaedade mänguväljakute) valgustuse olemasolu kontrollinud. * Valgustuse vajalikkuse sätestab Vabariigi Valitsuse määrus nr 131 vastu võetud 06. 10. 2011 „Tervisekaitsenõuded koolieelse laste-asutuse maaalale, hoonetele, ruumidele, sisustusele, sisekliimale ja korrashoiule“ § 4. Nõuded lasteasutuse maa-alale (1)Lasteasutusel peab olema omaette maa-ala, mis on varustatud laste arenguks ja mänguks sobivate vahenditega ning vajaduste kohaselt valgustatud. § 5. Nõuded laste mänguväljakule (2) Mänguväljaku seadmed peavad olema ohutud, samuti peab olema ohutu nende paigaldamine, hooldamine ja kasutamine. Mänguväljaku ohutuse tagamisel ja hindamisel on soovitatav arvestada standardi EVS-EN 1176 „Mänguväljaku seadmed ja aluspind” osade 1– 11 nõudeid.

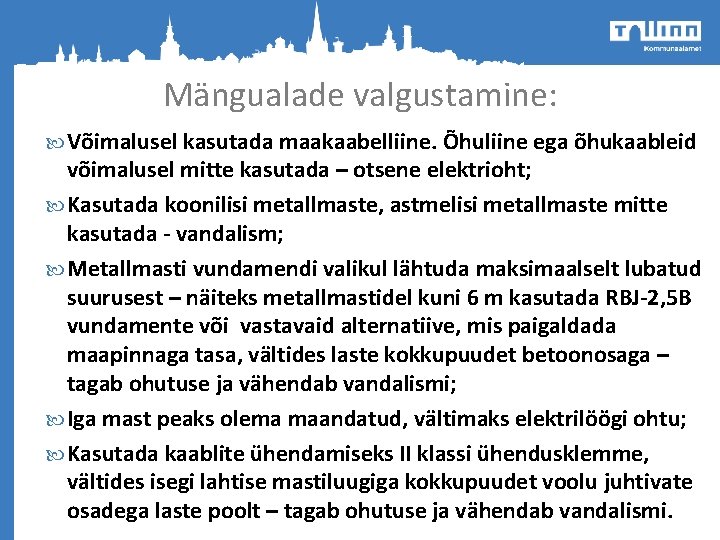

Mängualade valgustamine: Võimalusel kasutada maakaabelliine. Õhuliine ega õhukaableid võimalusel mitte kasutada – otsene elektrioht; Kasutada koonilisi metallmaste, astmelisi metallmaste mitte kasutada - vandalism; Metallmasti vundamendi valikul lähtuda maksimaalselt lubatud suurusest – näiteks metallmastidel kuni 6 m kasutada RBJ-2, 5 B vundamente või vastavaid alternatiive, mis paigaldada maapinnaga tasa, vältides laste kokkupuudet betoonosaga – tagab ohutuse ja vähendab vandalismi; Iga mast peaks olema maandatud, vältimaks elektrilöögi ohtu; Kasutada kaablite ühendamiseks II klassi ühendusklemme, vältides isegi lahtise mastiluugiga kokkupuudet voolu juhtivate osadega laste poolt – tagab ohutuse ja vähendab vandalismi.

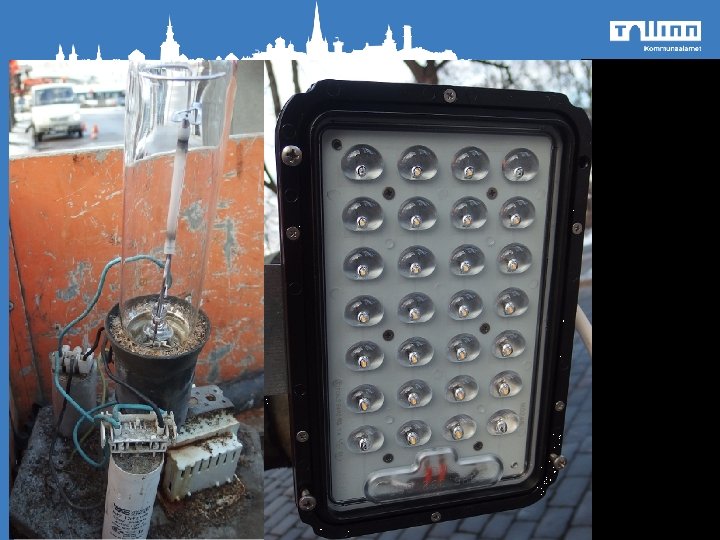

Mängualade valgustamine: Valgusti kaitseklass peaks olema IK 10 – vandaalikindel vastavalt standardile EN 62262; Valgusti kaitseklaas – karastatud klaas; Leed või mitte? Valgustuse intensiivsus 10 -20 Lux; Valgusvärvsus – soovitavalt soe valge või neutraalne valge. valgusvärvsus vahemikus 4000 -4500 K (daylight white), valgusviljakusega 100 -120 lm/W kohta, samas vahemikus 30003500 K (warm white) ja 3500 -4000 K (neutral white) on valgusviljakus kuni 75 lm/W. Valgustite valgusviljakuse vahe on 25%, mis kajastub otseselt ekspluatatsioonikuludes. Fotobioloogiline ohutus, EN 62471, (Sinine spekter) Pimestamise välistamine!
EVS-EN 12464 -2: 2014 Valgus ja valgustus. Töökohavalgustus. Osa 2: Välistöökohad
TARGAD LINNAD: * Valgustuse juhtimissüsteemid; * liikumis- jms andurid, häirenupp; * Ilmastiku- või sündmuspõhine valgustus; * Valgusšõud?
TARKU LAHENDUSI! TÄNAN!
