ME - Motronic NASTAVNI PREDMET: Tehnologija automehatronike Polje učenja: Kontrola i popravak sustava za upravljanje motorom - kompleksna zadaća Razred: 2 Zanimanje: automehatroničar Nastavnica savjetnica Jadranka Bakula, dipl. ing. strojarstva, IWE/EWE Srednja strukovna škola Velika Gorica

ME - Motronic • Viša razvojna stepenica LH – Motronica. • Upravljanje okretnim momentom – svi sustavi i dijelovi koji imaju upliva u okretni moment ( automatski mjenjač, kompresor klime, grijanje katalizatora, ASR, ESP). • Elektronička pedala gasa ( E – gas funkcija). 2

ME - Motronic Dodajte podnožje 3

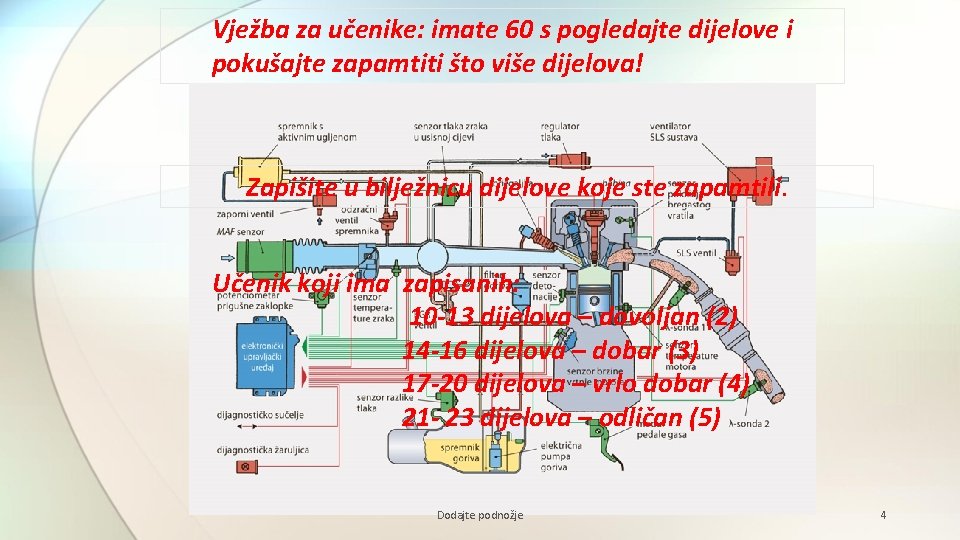

Vježba za učenike: imate 60 s pogledajte dijelove i pokušajte zapamtiti što više dijelova! Zapišite u bilježnicu dijelove koje ste zapamtili. Učenik koji ima zapisanih: 10 -13 dijelova – dovoljan (2) 14 -16 dijelova – dobar (3) 17 -20 dijelova – vrlo dobar (4) 21 - 23 dijelova – odličan (5) Dodajte podnožje 4

Ponovimo zajedno dijelove sustava ME – Motronica – označene brojevima na slici! 5

2 1 4 3 9 8 5 6 10 7 16 11 14 12 15 13 17 18 19 20 22 23 21 6

1. Podsustavi ME – Motronica 2. Elektronička regulacija ME - Motronica 1. 1. Usisni sustav Elektronička pedala gasa ( E – gas funkcija) – dva potenciometra ili Hallova senzora su integrirani u modulu pedale gasa. Položaj i brzina pomaka pedale gasa pretvaraju se u naponske signale i šalju upravljačkoj jedinici motora. Na temelju pohranjeni polja vrijednosti – računalo izračunava potreban okretan moment i postavlja prigušnu zaklopku u odgovarajući položaj. 7

1. 2. Sustav dobave goriva • Sustav dobave goriva bez povrtnog voda. • Pumpa goriva integrirana u spreminik goriva ( In- Tank opskrbnim modulom). • Tlak goriva konstantan 3 bara. • Senzor tlaka zraka u usisnoj cijevi - kompenzacijska funkcija. Senzor tlaka zraka mjeri tlak u usisnoj cijevi pa upravljački uređaj produžuje ili skraćuje vrijeme ubrizgavanja. 8

1. 3. Sustav za smanjenje emisije štetnih tvari Zakonodavsto – pooštrilo mjere zaštite okoliša Postojeći podsustavi redukcije štetnih tvari moraju se proširiti i poboljšati. 1. 4. Sustav za pripremu gorive smjese Zadatak za učenike: u priručniku Tehnika motornih vozila pronaći sadržaj ME – Motronic , pročitajte o sustavu za pripremu gorive smjese i napišite u bilježnicu nazive senzora koji su zaduženi za pripremu gorive smjese. 9

1. 5. Sustav odzračivanja spremnika goriva Sustav dovoda goriva je zatvoren. Pomoću zapornog ventila koji je paralelno spojen s regeneracijskim ventilom, moguće je ventilirati filter s aktivnim ugljenom. 1. 6. Povrat ispušnih plinova Hlađenjem povratnih ispušnih plinova se smanjuje (Nox). Ugrađuje se hladnjak povratnih ispušnih plinova. 10

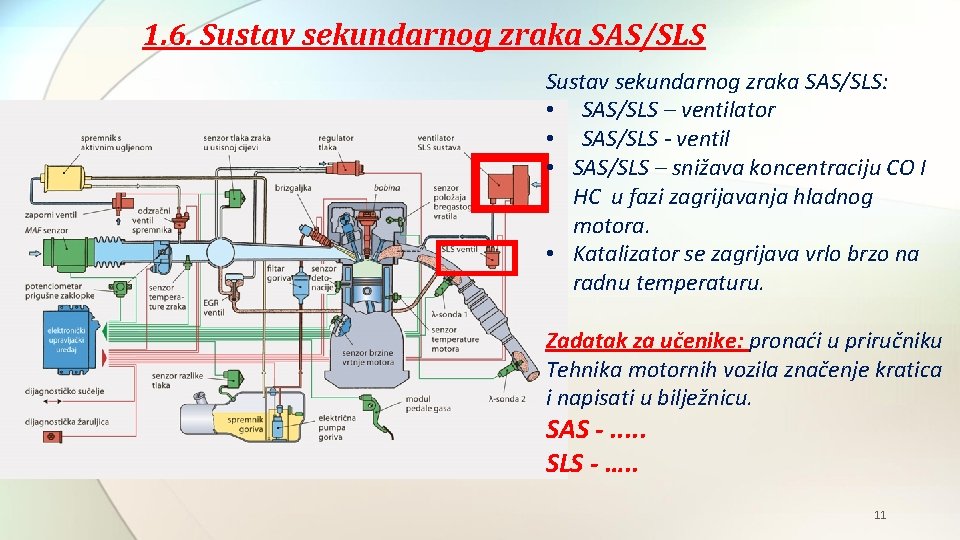

1. 6. Sustav sekundarnog zraka SAS/SLS: • SAS/SLS – ventilator • SAS/SLS - ventil • SAS/SLS – snižava koncentraciju CO I HC u fazi zagrijavanja hladnog motora. • Katalizator se zagrijava vrlo brzo na radnu temperaturu. Zadatak za učenike: pronaći u priručniku Tehnika motornih vozila značenje kratica i napisati u bilježnicu. SAS -. . . SLS - …. . 11

1. 7. OBD (On Bord Diagnosis) Nadzor svih dijelova koji imaju upliva u kvalitetu ispušnih plinova. 12

Samostalni rad učenika - projektna nastava ØTehnika motornih vozila - Radni listovi Polja učenja 5 -8 ØStranica od 90 do 91. ØLiteratura: priručnik Tehnika motornih vozila 13
