Matakuliah Tahun Versi S 2094 Rekayasa Pondasi 2005
- Slides: 9
Matakuliah Tahun Versi : S 2094 / Rekayasa Pondasi : 2005 : 1. 1 Pertemuan 22 Pondasi Dalam
Learning Outcomes Pada akhir pertemuan ini, diharapkan mahasiswa akan mampu : • Mahasiswa mampu menghitung dan merancang daya dukung aksial tiang bor
Outline Materi • Daya dukung aksial Tiang Bor
Bored Pile Capacity • Penentuan daya dukung pada pondasi tiang bor terdiri dari • • Daya dukung ujung Daya dukung selimut Sumber : Manual Pondasi Tiang, GEC
Bored Pile Capacity Daya Dukung Ujung Daya dukung ultimit pada ujung tiang bor dinyatakan sebagai berikut Qp = qp. A dimana : Qp = daya dukung ultimit tiang qp = tahanan ujung per satuan luas (ton/m 2) A =luas penampang tiang bor (m 2) Gbr. 1. Tahanan Ujung Ultimit pada Tanah Non Kohesif (Sumber: : Reese & Wright, 1977) Pada tanah kohesif besarnya tahanan ujung per satuan luas, qp, dapat diambil sebesar 9 kali kuat geser tanah. Sedangkan untuk tanah nonkohesif, Reese mengusulkan korelasi antara qp, dengan NSPT (Gbr. 1. ) Sumber : Manual Pondasi Tiang, GEC
Bored Pile Capacity Daya Dukung Selimut Perhitungan daya dukung selimut tiang pada tanah homogen dapat dituliskan dalam bentuk : Qs = f. L. p dimana : Qs = daya dukung ultimit selimut tiang (ton) fs = gesekan selimut tiang (ton/m 2) L = panjang tiang (m) p = keliling penampang tiang (m) Sumber : Manual Pondasi Tiang, GEC
Bored Pile Capacity Metode Reese & Wright (1977) Gesekan selimut tiang per satuan luas dipengaruhi oleh Jenis tanah dan parameter kuat geser tanah. Untuk tanah kohesif dan tanah nonkohesif dapat menggunakan formula sebagai berikut : Pada tanah kohesif : f = . cu dimana : = faktor koreksi cu = kohesi tanah (ton/m 2) Gbr. 2. Tahanan Selimut Ultimit vs NSPT (Sumber : Wright 1977) Berdasarkan hasil penelitian Reese faktor koreksi ( ) dapat diambil sebesar 0. 55. Pada tanah non‑kohesif, nilai f dapat diperoleh dari korelasi langsung dengan NSPT (Gbr. 2. ) Sumber : Manual Pondasi Tiang, GEC

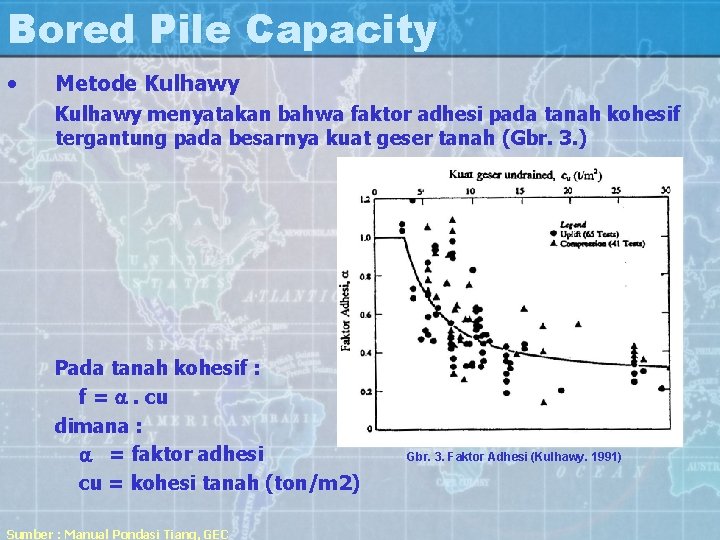

Bored Pile Capacity • Metode Kulhawy menyatakan bahwa faktor adhesi pada tanah kohesif tergantung pada besarnya kuat geser tanah (Gbr. 3. ) Pada tanah kohesif : f = . cu dimana : = faktor adhesi cu = kohesi tanah (ton/m 2) Sumber : Manual Pondasi Tiang, GEC Gbr. 3. Faktor Adhesi (Kulhawy. 1991)
Bored Pile Capacity Pada tanah non‑kohesif, gesekan selimut dihitung dengan formula : fs = Ko. ’v. tan dimana : Ko ’v = Koefisien tekanan tanah at rest = 1 – sin = tekanan vertikal efektif tanah (ton/m 2) = sudut geser dalam tanah (0) Bila tiang bor pada tanah berlapis maka formula tersebut dapat dimodifikasi menjadi dimana: Qs fsi li p = daya dukung ultimit selimut tiang (ton) = gesekan selimut tiang per satuan luas pada segmen ke-i (ton/m 2) = panjang tiang (m) = keliling penampang tiang (m) Sumber : Manual Pondasi Tiang, GEC
