LA SEGURIDAD INDUSTRIAL EN INSTALACIONES ELECTRICAS DE ALTA

LA SEGURIDAD INDUSTRIAL EN INSTALACIONES ELECTRICAS DE ALTA Y BAJA TENSION Toledo, 29 de noviembre de 2013

INDICE 1. - Histórico legislación de seguridad industrial 2. - Ley de Industria. Reglamento de la Infraestructura para la Calidad y la Seguridad Industrial. 3. -Reglamentos de Seguridad Industrial y Directivas Europeas 4. - Inspecciones iniciales y periódicas en instalaciones AT y BT 5. - Defectos y anomalías en las instalaciones 6. - Detección puntos calientes por infrarrojos. 7. - Coste del NO cumplimiento reglamentario 8. - Aportación de valor a la sociedad cumplir con los reglamentos 46 trasparencias en 30 minutos 3

Histórico legislación SI ( de 1813 a 1992 ) Ø Decreto 262 de las Cortes de Cádiz de 8 de junio de 1813: “todos los españoles y los extranjeros avecindados, podrán libremente establecer las fábricas o artefactos de cualquier clase que les acomode, sin necesidad de permiso ni licencia alguna, con tal de que se sujeten a las reglas de policía adoptadas para la salubridad de los pueblos”. Ø Ley de 24 de noviembre de 1939, de ordenación y defensa de la industria nacional: la instalación de cualquier tipo de industria requería autorización previa, se regula la instalación, ampliación y traslado de fábricas. Ø Real Decreto 2135/1980, de 26 de septiembre, sobre liberalización en materia de instalación, ampliación y traslado de industrias: “la liberalización proyectada no prescinde, como es lógico, de que la instalación industrial deba cumplir las normas de seguridad, medio ambiente. . . ” Ø Ley 21/1992, de 16 de julio, de industria. : establece normas de ordenación de las actividades industriales, regula intervención de la Administración y marca el objetivo de conseguir los siguientes fines: garantizar el ejercicio de la libertad de empresa industrial, modernización, promoción industrial y tecnológica, innovación y mejora de la competitividad, seguridad y calidad industriales y responsabilidad industrial. 4

Histórico legislación “Control” (de 1966 a 1995) Ø 24 noviembre de 1939 Ley ordenación y defensa industria nacional v 1951 Tratado CECA (9 mayo 1950 plan cooperación R. Schuman) v 1957 Tratado de Roma, se crea la CEE Ø Orden 2 noviembre 1966 sobre Entidades, Asociaciones o Empresas Colaboradoras de la Administración en el reconocimiento y prueba de los aparatos que contienen fluidos a presión Ø RD 735/1979 normas generales que deben cumplir las ECA’s Ø RD 2584/1981 Rglto. Gral. actuaciones del MIE en el campo de la normalización y la homologación (ECA’s, RELE y acreditación DGIIy. T) v 1985 Nuevo enfoque en armonización técnica y normalización v 1986 Ingreso en la CEE Ø RD 1614/1985 ordena las actividades de normalización y certificación Ø RD 1407/1987 regula las ENICRE’s adaptando al nuevo marco de competencias en materia industrial de las CCAA’s v 1989 Enfoque global en evaluación de la conformidad 5

Legislación actual Ø Ley de Industria 12/1992, ordenación sector industrial, promoción, seguridad, calidad, responsabilidad y competitividad v 1992 Tratado de Maastrich, la UE sustituye a la CEE v 1993 Mercado único de las cuatro libertades: personas, mercancías, capitales y servicios Ø RD 2200/1995 reglamento de la infraestructura para la calidad y la seguridad industrial (RCSI) v Decisión 768/2008/CE marco común evaluación de la conformidad v Reglamento CE/765/2008 organización y funcionamiento acreditación v DS 2006/123/CE relativa a los servicios mercado interior Ø Ley 17 de 23 nov 2009 libre acceso a las actividades de servicios Ø Ley 25 de 22 dic 2009 modifica diversas leyes para adaptación a DS Ø RD 338/2010 modifica aspectos relevantes del RCSI por la DS Ø Reglamentos de Seguridad Industrial y Directivas Europeas 6

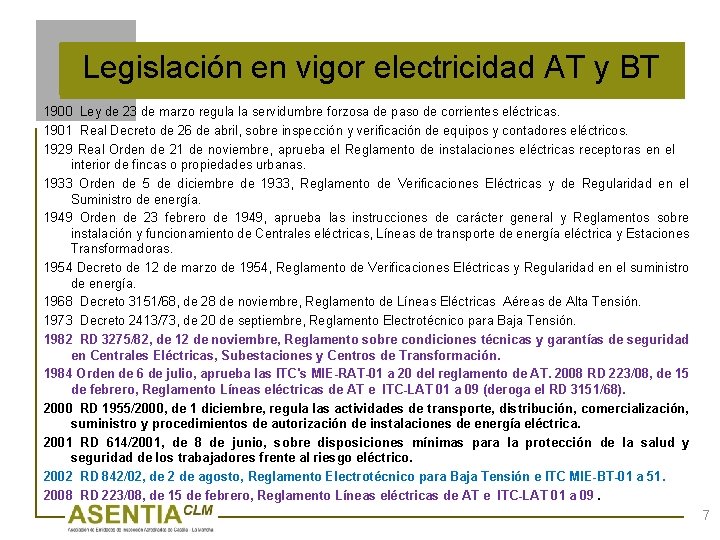

Legislación en vigor electricidad AT y BT 1900 Ley de 23 de marzo regula la servidumbre forzosa de paso de corrientes eléctricas. 1901 Real Decreto de 26 de abril, sobre inspección y verificación de equipos y contadores eléctricos. 1929 Real Orden de 21 de noviembre, aprueba el Reglamento de instalaciones eléctricas receptoras en el interior de fincas o propiedades urbanas. 1933 Orden de 5 de diciembre de 1933, Reglamento de Verificaciones Eléctricas y de Regularidad en el Suministro de energía. 1949 Orden de 23 febrero de 1949, aprueba las instrucciones de carácter general y Reglamentos sobre instalación y funcionamiento de Centrales eléctricas, Líneas de transporte de energía eléctrica y Estaciones Transformadoras. 1954 Decreto de 12 de marzo de 1954, Reglamento de Verificaciones Eléctricas y Regularidad en el suministro de energía. 1968 Decreto 3151/68, de 28 de noviembre, Reglamento de Líneas Eléctricas Aéreas de Alta Tensión. 1973 Decreto 2413/73, de 20 de septiembre, Reglamento Electrotécnico para Baja Tensión. 1982 RD 3275/82, de 12 de noviembre, Reglamento sobre condiciones técnicas y garantías de seguridad en Centrales Eléctricas, Subestaciones y Centros de Transformación. 1984 Orden de 6 de julio, aprueba las ITC's MIE-RAT-01 a 20 del reglamento de AT. 2008 RD 223/08, de 15 de febrero, Reglamento Líneas eléctricas de AT e ITC-LAT 01 a 09 (deroga el RD 3151/68). 2000 RD 1955/2000, de 1 diciembre, regula las actividades de transporte, distribución, comercialización, suministro y procedimientos de autorización de instalaciones de energía eléctrica. 2001 RD 614/2001, de 8 de junio, sobre disposiciones mínimas para la protección de la salud y seguridad de los trabajadores frente al riesgo eléctrico. 2002 RD 842/02, de 2 de agosto, Reglamento Electrotécnico para Baja Tensión e ITC MIE-BT-01 a 51. 2008 RD 223/08, de 15 de febrero, Reglamento Líneas eléctricas de AT e ITC-LAT 01 a 09. 7

Ley de Industria ARTÍCULO 13. CUMPLIMIENTO REGLAMENTARIO 1. El cumplimiento de las exigencias reglamentarias en materia de seguridad industrial, sin perjuicio del control por la Administración Pública a que se refiere el artículo siguiente, se probará por alguno de los siguientes medios, de acuerdo con lo que establezcan los Reglamentos que resulten aplicables: a) Declaración del titular de las instalaciones y en su caso del fabricante, su representante, distribuidor o importador del producto. b) Certificación o Acta del Organismo de Control, instalador o conservador autorizados o técnico facultativo competente. c) Cualquier otro medio de comprobación previsto en el derecho comunitario y que no se halle comprendido en los apartados anteriores 8

Ley de Industria ARTÍCULO 14. CONTROL ADMINISTRATIVO 1. Las Administraciones Públicas competentes podrán comprobar en cualquier momento por sí mismas, contando con los medios y requisitos reglamentariamente exigidos, o a través de Organismos de Control, el cumplimiento de las disposiciones y requerimientos de seguridad, de oficio o a instancia de parte interesada en casos de riesgo significativo para las personas, animales, bienes o medio ambiente. 9

Reglamentos de Seguridad Industrial Reglamento de líneas eléctricas de alta tensión. Reglamento centrales eléctricas, subestaciones y centros de transformación. Reglamento electrotécnico para baja tensión. Reglamento de aparatos de elevación y manutención. Reglamento de equipos a presión. Reglamento técnico de distribución y utilización de combustibles gaseosos. Reglamento de instalaciones petrolíferas. Reglamento de instalaciones de protección contra incendios. Reglamento de seguridad contra incendios en los establecimientos industriales. Reglamento de almacenamiento de productos químicos. Reglamento de seguridad para plantas e instalaciones frigoríficas. Reglamento general de normas básicas de seguridad minera. Reglamento de instalaciones térmicas en los edificios. Reglamento de Eficiencia Energética en instalaciones de alumbrado exterior. Medidas de control de los riesgos inherentes a los accidentes graves en los que intervengan sustancias peligrosas. 10

Directivas europeas Baja tensión 2006/95/CE Ascensores 95/16/CE Máquinas 2006/42/CE Equipos a presión transportables 2010/35/CE Recipientes a presión simples 2009/105/CE Aparatos a gas 90/396/CEE Equipos a presión 97/23/CE Productos de la construcción 89/106/CEE Seguridad general de los productos 2001/95/CE Compatibilidad electromagnética 2004/108/CE Residuos de aparatos eléctricos y electrónicos 2006/66/CE Control de riesgos inherentes a accidentes graves en los que intervengan sustancias peligrosas 96/82/CE ( Seveso II ), modificada por 2003/105/CE Acuerdos internacionales transportes mercancías peligrosas (ADR) y perecederas (ATP) 39 Directivas del viejo y nuevo enfoque 11

Inspecciones iniciales y periódicas INSTALACIONES ELÉCTRICAS DE ALTA TENSIÓN • Inspección al menos cada 3 años: - Líneas eléctricas de alta tensión. R. D. 1955/2000 de 1 de diciembre. R. D. 223/2008, de 15 de febrero. - Centrales eléctricas, subestaciones y centros de transformación. R. D. 3275/82 de 12 de noviembre. 12

Líneas, Subestaciones, Centros de transformación 13

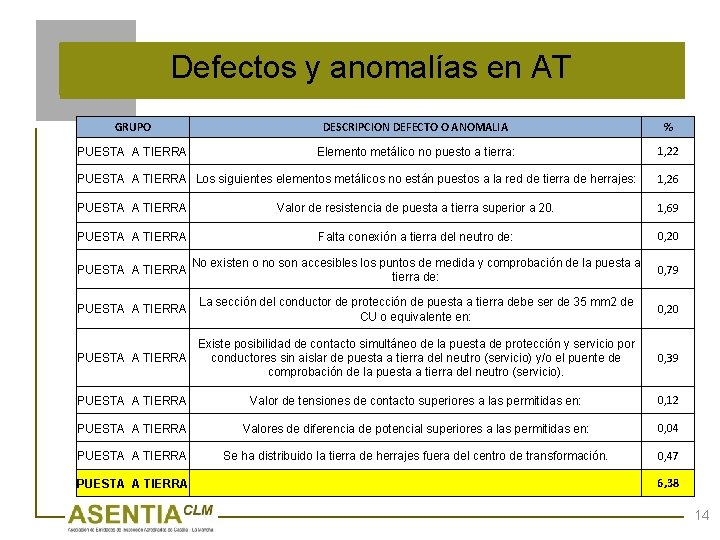

Defectos y anomalías en AT GRUPO DESCRIPCION DEFECTO O ANOMALIA % PUESTA A TIERRA Elemento metálico no puesto a tierra: 1, 22 PUESTA A TIERRA Los siguientes elementos metálicos no están puestos a la red de tierra de herrajes: 1, 26 PUESTA A TIERRA Valor de resistencia de puesta a tierra superior a 20. 1, 69 PUESTA A TIERRA Falta conexión a tierra del neutro de: 0, 20 PUESTA A TIERRA No existen o no son accesibles los puntos de medida y comprobación de la puesta a tierra de: 0, 79 PUESTA A TIERRA La sección del conductor de protección de puesta a tierra debe ser de 35 mm 2 de CU o equivalente en: 0, 20 Existe posibilidad de contacto simultáneo de la puesta de protección y servicio por PUESTA A TIERRA conductores sin aislar de puesta a tierra del neutro (servicio) y/o el puente de comprobación de la puesta a tierra del neutro (servicio). 0, 39 PUESTA A TIERRA Valor de tensiones de contacto superiores a las permitidas en: 0, 12 PUESTA A TIERRA Valores de diferencia de potencial superiores a las permitidas en: 0, 04 PUESTA A TIERRA Se ha distribuido la tierra de herrajes fuera del centro de transformación. 0, 47 PUESTA A TIERRA 6, 38 14

Defectos y anomalías en AT GRUPO DESCRIPCION DEFECTO O ANOMALIA % TRANSFORMADOR Nivel bajo de líquido dieléctrico de funcionamiento. 0, 08 TRANSFORMADOR Existen pérdidas visibles de líquido aislante en trafo: 0, 75 TRANSFORMADOR No está anclado mediante cuñas rígidas y/o solidarias al suelo el trafo: 0, 47 TRANSFORMADOR El sistema de anclaje de las ruedas es incorrecto en el trafo: 0, 08 TRANSFORMADOR Se observa deteriorado el aislador de la borna del trafo: 0, 08 TRANSFORMADOR No existe placa de características del trafo: 0, 08 TRANSFORMADOR No existe pantalla de separación entre los trafos: 0, 04 TRANSFORMADOR El desecador está en mal estado 0, 16 TRANSFORMADOR 1, 73 15

Defectos y anomalías en AT GRUPO DESCRIPCION DEFECTO O ANOMALIA % APARAMENTA El funcionamiento mecánico es inadecuado en el seccionador: 0, 08 APARAMENTA Incorrecto funcionamiento del interruptor: 0, 20 APARAMENTA No existe pantalla contra protección de líquidos en el interruptor: 0, 04 APARAMENTA Nivel bajo de aceite en el interruptor de pequeño volumen de aceite y polo: 0, 08 APARAMENTA Enclavamiento del seccionador incorrecto en el interruptor: 0, 16 APARAMENTA No existe enclavamiento entre cuchillas de puesta a tierra y seccionador: 0, 16 APARAMENTA Enclavamiento incorrecto del seccionador: 0, 12 APARAMENTA Falta enclavamiento mecánico en el seccionador de puesta a tierra de la celda: 0, 59 APARAMENTA 1, 42 16

Defectos y anomalías en AT GRUPO DESCRIPCION DEFECTO O ANOMALIA % PROTECCIONES No están dimensionados adecuadamente los fusibles de protección de: 0, 16 PROTECCIONES Homogeneizar la intensidad nominal de los fusibles: 0, 08 PROTECCIONES No están regulados adecuadamente los relés de protección de: 0, 12 PROTECCIONES Está anulado el relé de protección: 0, 24 PROTECCIONES No funcionan eléctricamente las protecciones 0, 95 PROTECCIONES No funcionan mecánicamente las protecciones 0, 83 PROTECCIONES No funciona la protección por temperatura del trafo: 1, 61 PROTECCIONES No rearman automáticamente los relés de protección de: 0, 04 PROTECCIONES 4, 02 17

Defectos y anomalías en AT GRUPO DESCRIPCION DEFECTO O ANOMALIA % LOCALES Existe la posibilidad de acceso a personas ajenas a la instalación. 0, 04 LOCALES Las puertas no son de apertura hacia el exterior en: 0, 08 LOCALES La puerta de acceso carece de cerradura o está deteriorada. 0, 04 LOCALES La situación de las rejillas para ventilación natural es incorrecta en: 0, 12 LOCALES No es correcta o es insuficiente la ventilación del centro de transformación: 0, 20 LOCALES No existe parada automática de ventilación forzada en caso de incendio. 0, 63 LOCALES El hueco de ventilación permite la entrada de pequeños animales en: 0, 16 LOCALES El hueco de ventilación permite acceso desde el exterior en: Las rejillas de ventilación carecen de protección para evitar la entrada de pequeños animales LOCALES u objetos. 0, 04 LOCALES No están señalizadas correctamente las celdas: 1, 10 LOCALES No está señalizada correctamente la aparamenta: 0, 75 LOCALES No está señalizada correctamente la puerta exterior del trafo: 0, 35 LOCALES No están identificados los puentes de prueba de herrajes y neutro. 0, 24 LOCALES No existe placa de peligro en la puerta de acceso a: 0, 43 LOCALES No existe placa de peligro en: 1, 34 LOCALES No existe esquema unifilar eléctrico en el local. 2, 28 LOCALES No existe cartel con instrucciones generales de servicio en el local. 0, 12 LOCALES El alumbrado normal no funciona o está deteriorado. 0, 75 LOCALES El local no dispone de alumbrado de emergencia. 0, 28 LOCALES El alumbrado de emergencia del local está deteriorado. 3, 58 LOCALES El alumbrado de emergencia del local es insuficiente. 0, 12 18

Defectos y anomalías en AT LOCALES LOCALES LOCALES LOCALES LOCALES LOCALES No existen guantes aislantes de alta tensión de características adecuadas a la tensión de servicio. Los guantes aislantes están deteriorados. Las características de los guantes aislantes no son correctas. No existe banqueta aislante en el local. No existe pértiga detectora en el local. La pértiga detectora es de características incorrectas o está deteriorada. No existe cartel de primeros auxilios en el local. No existe cartel con instrucciones generales de servicio o 5 reglas de Oro. Se utiliza el local como almacenamiento de materiales ajenos. Existen conducciones de agua o líquidos inflamables. No existe cartel de peligro en todas las orientaciones. Los extintores no están situados de forma edecuada. El alumbrado de la subestación no funciona correctamente. El alumbrado de emergencia no funciona correctamente. Los guantes de alta tensión no son de clase IV. La banqueta aislante está en mal estado. No existe pértiga detectora de alta tensión. No existe cartel de primeros auxilios. No están identificados correctamente los elementos de maniobra y trafos. No existen rótulos de peligro en las cabinas de alta tensión situadas en el interior. No existe esquema unifilar de alta tensión de la instalación. El esquema unifilar de alta tensión no está actualizado. No existen instrucciones generales de servicio o cartel con las cinco reglas de oro. 1, 06 1, 42 0, 24 0, 16 1, 22 0, 08 0, 16 0, 39 0, 28 0, 04 0, 16 0, 08 0, 04 0, 12 0, 16 0, 12 0, 04 18, 75 19

Defectos y anomalías en AT SIN DEFECTO LEVES GRAVES 11% 21% 68% 20

Inspecciones iniciales y periódicas INSTALACIONES ELÉCTRICAS DE BAJA TENSIÓN • Inspecciones iniciales: - Instalaciones industriales P instalada > 100 k. W. - Locales de pública concurrencia. -Local con riesgo incendio o explosión clase I, excepto garajes < 25 plazas. - Locales mojados P instalada > 25 k. W. - Piscinas P instalada > 10 k. W. - Quirófanos y salas de intervención. - Instalaciones alumbrado exterior P instalada > 5 k. W. • Inspecciones periódicas: - Cada 5 años las que necesitan inspección inicial. - Cada 10 años instalaciones comunes en edificios viviendas P instalada > 100 Kw. Reglamento Electrotécnico Baja Tensión. R. D. 842/02 de agosto. 21

Instalaciones de Baja tensión 22

Cuadro general de distribución Int. Gral Colores fases Corte omnipolar Sección cables Puesta a tierra 23

Defectos y anomalías cuadro general DESCRIPCION DEFECTO OBSERVADO ARTICULO REGLAMENTO CLASIFICA. DEFECTO MIE BT 020 -1 GRAVE MIE BT 017 -2. 5 017 -2. 9. 3 / 023 -6. 3 LEVE GRAVE MIE BT 021 -2. 6 GRAVE MIE BT 021 -1 GRAVE MIE BT 017 -2. 1. 3 GRAVE Artículo 7 LEVE CUADRO PRINCIPAL. 01. - El cuadro carece de interruptor general. 02. - El cuadro y los circuitos no están identificados. 03. - No se respeta fielmente el código de colores: Cables de color marrón en pletina de p. a. t general. 04. - La puerta del cuadro carece de latiguillo equipotencial de puesta a tierra. 05. - En la manipulación o maniobra de los magnetotérmicos, existe riesgo de contactos directos con elementos en tensión, al faltarle a las bornas de los mismos una protección aislante. 06. - Conductores de sección insuficiente para la intensidad de los PIAs que los protegen: Cables de 4 mm 2 en PIAs de 32 A y 38 A. 07. Dos magnetotérmicos de tres polos, carecen de la pestaña que arrastra a la vez a los tres polos, en caso de disparos. 24

Caja general fusibles Tubo metálico 25

Cuadro protecciones alumbrado exterior 26

Defectos y anomalías cuadro alumbrado § § § § Carece de interruptores diferenciales. MIE BT 021 -2 (GRAVE) No tiene interruptor general omnipolar. MIE BT 020 -1. 4 (GRAVE) Los circuitos están deficientemente identificados. MIE BT 017 -2. 5 / 2. 9. 3 (LEVE) No se respeta el código de colores. MIE BT 023 -6. 3 (GRAVE) PIA de intensidad de protección elevada (38 A), para cable de 4 mm 2 MIE BT 016 -1. 2 / 020 -1. (GRAVE) En la caja o cuadro que aloja el contactor de la fotocélula de alumbrado, hay empalmes por simple retorcimiento de los conductores. Además, éste cuadro carece en su puerta del latiguillo equipotencial de tierra. MIE BT 019 -2 / MIE BT 021 -2. 6 (GRAVE) La alimentación a todas las farolas se realiza con una sola fase. 27

Caja conexiones alimentación farola 28

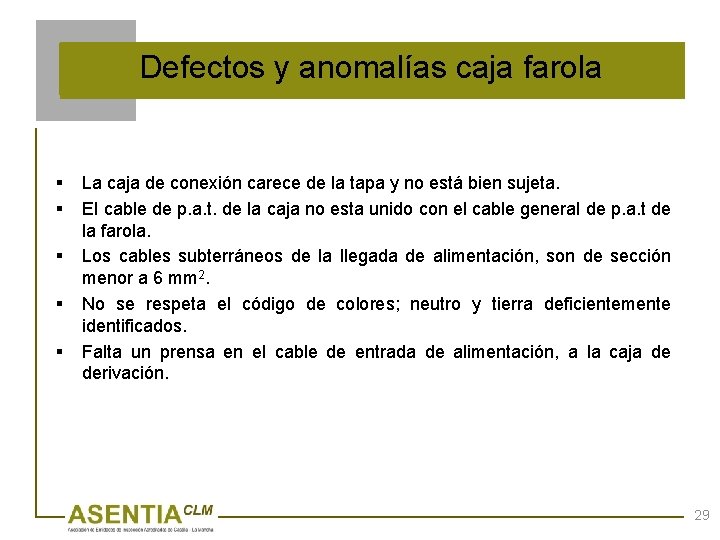

Defectos y anomalías caja farola § § § La caja de conexión carece de la tapa y no está bien sujeta. El cable de p. a. t. de la caja no esta unido con el cable general de p. a. t de la farola. Los cables subterráneos de la llegada de alimentación, son de sección menor a 6 mm 2. No se respeta el código de colores; neutro y tierra deficientemente identificados. Falta un prensa en el cable de entrada de alimentación, a la caja de derivación. 29

Caja conexiones y luminaria 30

Defectos y anomalías caja y luminaria § § § § La caja de conexión carece de la tapa. Farola sin conexión de p. a. t. , no se ve la llegada del cable. Los cables subterráneos de la llegada de alimentación, son de sección menor a 6 mm 2. No se respeta el código de colores; no se ve cable amarillo-verde. Farola con pérdida de la verticalidad con bancada golpeada. Difusor de luminaria roto. Los cables en la caja de derivación están desconectados. 31

Caja conexiones farola alumbrado 32

Defectos y anomalías caja conexiones § § § § Farola sin conexión de p. a. t. , no se ve la llegada del cable. Conexiones sin el uso de caja de derivación. Puertecilla o abertura de acceso, a una altura inferior a 0, 3 m del suelo. Fuerte corrosión general en báculo soporte. La cerradura de la puertecilla está inservible por la fuerte corrosión. No se respeta el código de colores; neutro y tierra de difícil identificación. Deterioro, suciedad y envejecimiento notable de cables, conexiones. Fusible (vena de cobre) sin calibrar. 33

Defectos y anomalías BT Defecto ó anomalía Calificación Identificación de cuadro inexistente ó ilegible LEVE Identificación de circuitos inexistente ó incorrecta. GRAVE Identificación de circuitos incompleta ó ilegible. LEVE Cableado en interior del cuadro no saneado y suelto. LEVE Suciedad en cuadro eléctrico. LEVE Faltan pantallas protectoras contra los contactos accidentales con partes en tensión. GRAVE Faltan tapas ciegas cubre hueco. LEVE No existe protección contra sobreintensidad en circuito. GRAVE Intensidad nominal de protección superior a intensidad admisible del conductor Circuito: GRAVE No existe protección diferencial en todos los circuitos. GRAVE Interruptor diferencial no actúa con corriente diferencial de prueba nominal o con botón de prueba. GRAVE Protección diferencial anulada. GRAVE Identificación de conductores incorrecta. Circuito: GRAVE Identificación de conductor(es) neutro incorrecta. GRAVE Identificación de conductor(es) tierra incorrecta. GRAVE Identificación de conductor(es) fase incorrecta. GRAVE Los circuitos de puesta a tierra deberán formar una línea eléctricamente continua, en la que no podrán incluirse en serie las masas y elementos metálicos. MIE BT 39. 4 GRAVE 34

Defectos y anomalías BT Defecto ó anomalía Calificación Canalización no reglamentaria. Uso de conductor tipo paralelo. GRAVE Falta protección mecánica en canalizaciones eléctricas. GRAVE Se observan conexiones realizados al aire sin caja de derivación y/o empalme. Valores de puesta a tierra no reglamentarios. GRAVE Falta conductor de protección en circuito. GRAVE Sección de conductor de protección no reglamentaria. GRAVE No están conectadas a tierra las partes metálicas de los cuadros eléctricos. GRAVE No existe red de protección de puesta a tierra en la instalación. GRAVE No existe una interconexión entre el alumbrado normal y alumbrado de seguridad tal que el corte de corriente en el primero provoque el encendido del segundo. GRAVE Se observan equipos autónomos de emergencia que no duran una hora. GRAVE El nivel de iluminación de emergencia es deficiente. GRAVE Falta luminaria de emergencia en salida. GRAVE Falta iluminación de emergencia en escalera. GRAVE Falta iluminación de emergencia en aseo. GRAVE Equipo autónomo de emergencia en mal estado. LEVE 35

Defectos y anomalías BT Defecto ó anomalía Calificación Protección de circuitos de emergencia con intensidad nominal superior a 10 A. GRAVE Cuadro general o secundario se sitúa en áreas de pública concurrencia. GRAVE No existe distribución de alumbrado normal de forma que el corte de corriente en una línea deje fuera de servicio a menos de 1/3 de las luminarias. GRAVE Existen canalizaciones no reglamentarias en emplazamientos de pública concurrencia. GRAVE Canalización no reglamentaria en emplazamiento de pública concurrencia. LEVE Cuadro accesible a público. GRAVE Falta alumbrado de emergencia. GRAVE Aparamenta eléctrica inadecuada a zona según clasificación de emplazamientos. GRAVE El material instalado no garantiza un grado de protección IPX 4 en entrada de cajas de empalme, mecanismos, cuadros. GRAVE Luminaria no estanca en local mojado. (mínimo IPX 4) GRAVE No existe red equipotencial. GRAVE Existen valores de la resistencia de los conductores de equipotencialidad (EE) superiores al reglamentario en algunos puntos de la instalación. GRAVE Existen valores de la resistencia de los conductores de protección (PT) superiores al reglamentario en algunos puntos de la instalación. GRAVE Existen tomas de corriente que, al no pasar por panel de aislamiento, deberán tener una separación ó forma diferente a todas las tomas que pasan por panel, y estarán correctamente identificadas. GRAVE 36

Defectos y anomalías en BT GRAVE 0. 04% MUY GRAVE LEVE 21. 90% 78. 06% 37

Detección puntos calientes infrarrojos 38

Detección puntos calientes infrarrojos 39

Detección puntos calientes infrarrojos 40

Detección puntos calientes infrarrojos 41

Coste del NO cumplimiento 42

Coste del NO cumplimiento CONSECUENCIAS DE NO REALIZAR INSPECCIONES PERIODICAS Apertura de expediente sancionador parte del Órgano Competente de la administración autonómica: Sanción económica como consecuencia del expediente. Riesgo de accidente o incidente en las instalaciones: La compañía de seguros no cubre las consecuencias del accidente (daños personales, instalaciones, medio ambiente…), ante cualquier inspección no realizada. Incumplimiento legislación de seguridad laboral (Ley 31/1995 Prevención Riesgos Laborales): El SPA ó SPP al hacer la evaluación de riesgos del puesto ………. . de trabajo hacen constar los incumplimientos reglamentarios 43

Aportación de valor a la sociedad ADMINISTRACION Activa el cumplimiento de la ley, inspecciones reglamentarias TITULAR Responsable cumplimiento reglamentario. Se beneficia del correcto estado de los equipos, productividad adecuada, cero accidentes, minimiza riesgos Actividad económica, mejora productividad empresas € MANTENEDOR Realiza el predictivo, preventivo y correctivo necesarios, reduciendo costes, evitando averías y paradas de producción INSPECCION Informa defectos, riesgos, que implican mejoras, cambios, reformas: INGENIERIA Diseño, memoria técnica, proyecto , ejecución de la dirección de obra INSTALADOR Realiza las modificaciones, instala nuevos equipos, consume materiales, mano de obra 44

Muchas gracias por su atención José Manuel Flórez González 45
