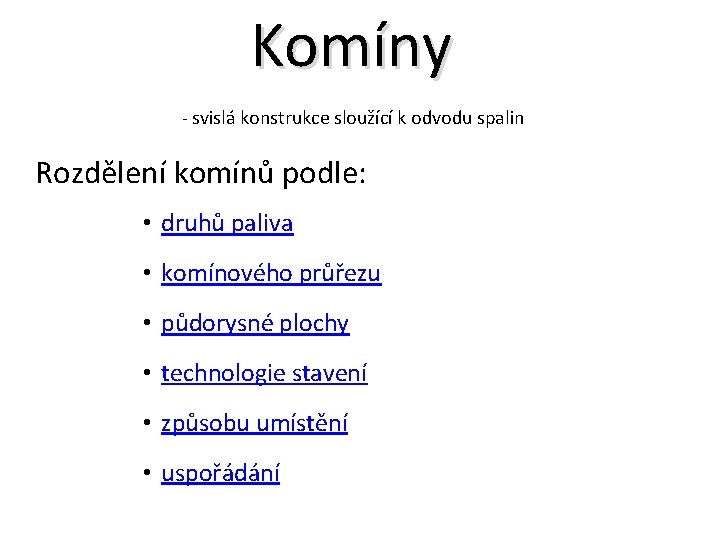

Komíny - svislá konstrukce sloužící k odvodu spalin Rozdělení komínů podle: • druhů paliva • komínového průřezu • půdorysné plochy • technologie stavení • způsobu umístění • uspořádání

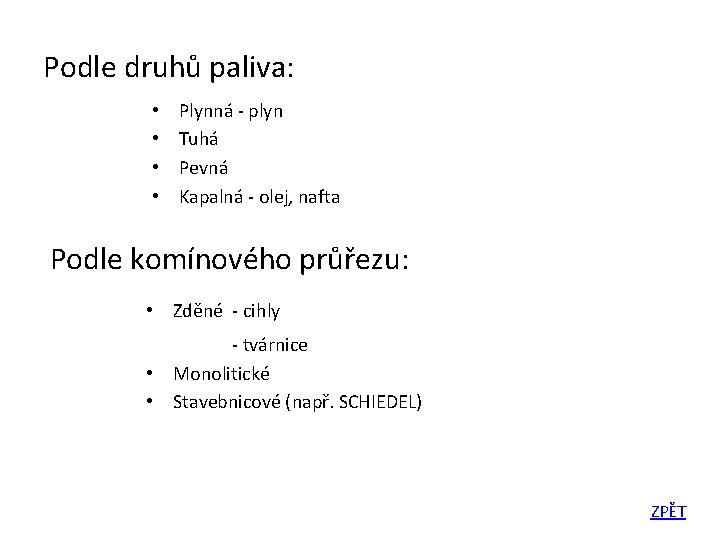

Podle druhů paliva: • • Plynná - plyn Tuhá Pevná Kapalná - olej, nafta Podle komínového průřezu: • Zděné - cihly - tvárnice • Monolitické • Stavebnicové (např. SCHIEDEL) ZPĚT

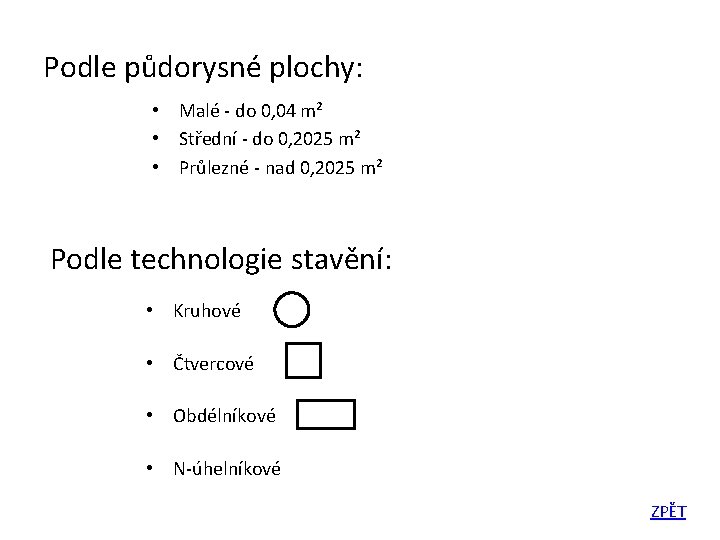

Podle půdorysné plochy: • Malé - do 0, 04 m² • Střední - do 0, 2025 m² • Průlezné - nad 0, 2025 m² Podle technologie stavění: • Kruhové • Čtvercové • Obdélníkové • N-úhelníkové ZPĚT

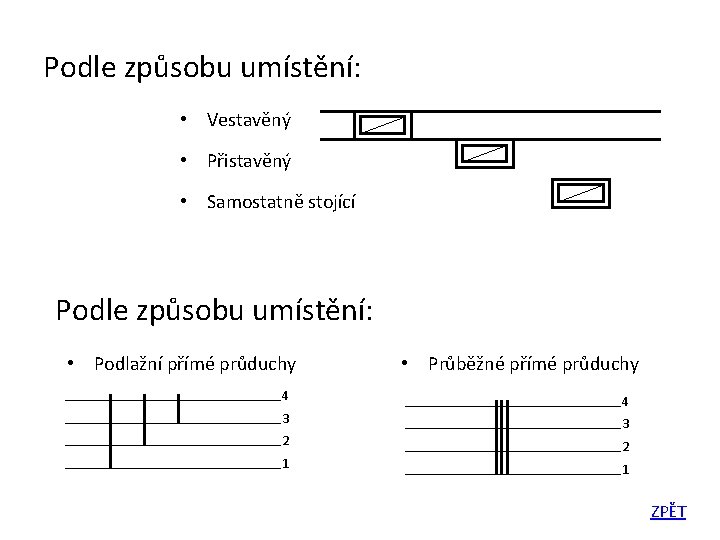

Podle způsobu umístění: • Vestavěný • Přistavěný • Samostatně stojící Podle způsobu umístění: • Podlažní přímé průduchy 4 3 2 1 • Průběžné přímé průduchy 4 3 2 1 ZPĚT

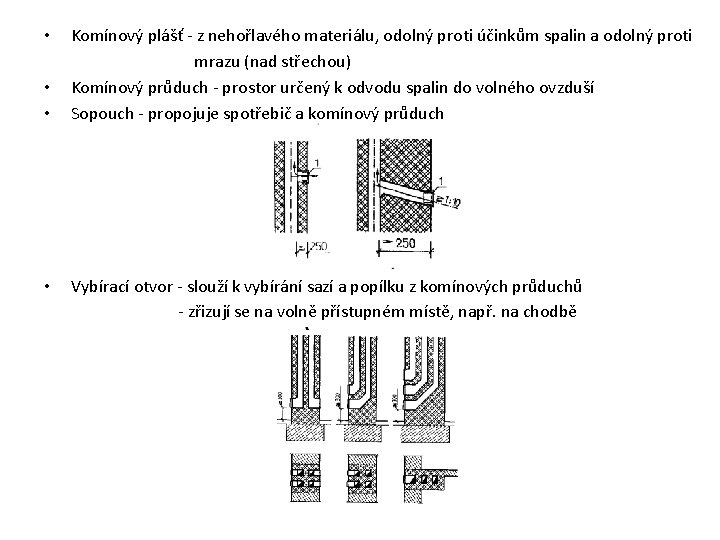

• • Komínový plášť - z nehořlavého materiálu, odolný proti účinkům spalin a odolný proti mrazu (nad střechou) Komínový průduch - prostor určený k odvodu spalin do volného ovzduší Sopouch - propojuje spotřebič a komínový průduch Vybírací otvor - slouží k vybírání sazí a popílku z komínových průduchů - zřizují se na volně přístupném místě, např. na chodbě

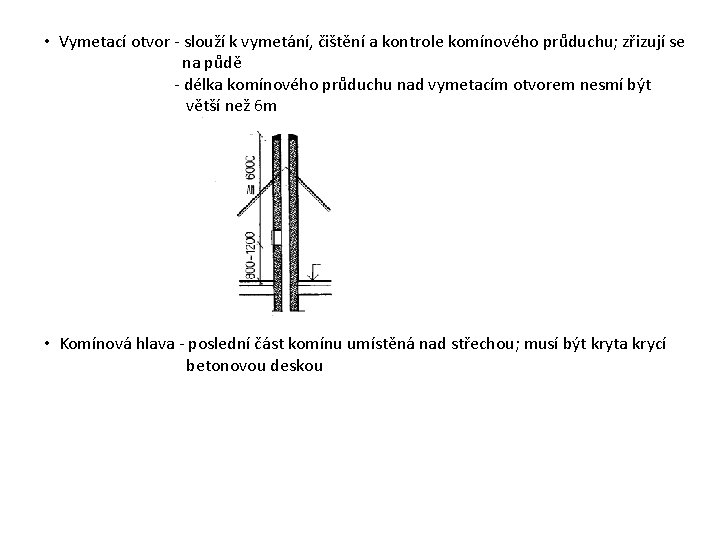

• Vymetací otvor - slouží k vymetání, čištění a kontrole komínového průduchu; zřizují se na půdě - délka komínového průduchu nad vymetacím otvorem nesmí být větší než 6 m • Komínová hlava - poslední část komínu umístěná nad střechou; musí být kryta krycí betonovou deskou

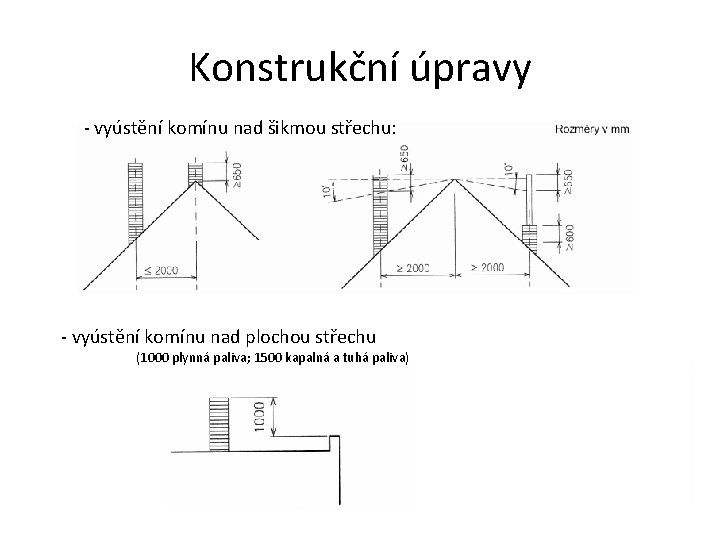

Konstrukční úpravy - vyústění komínu nad šikmou střechu: - vyústění komínu nad plochou střechu (1000 plynná paliva; 1500 kapalná a tuhá paliva)

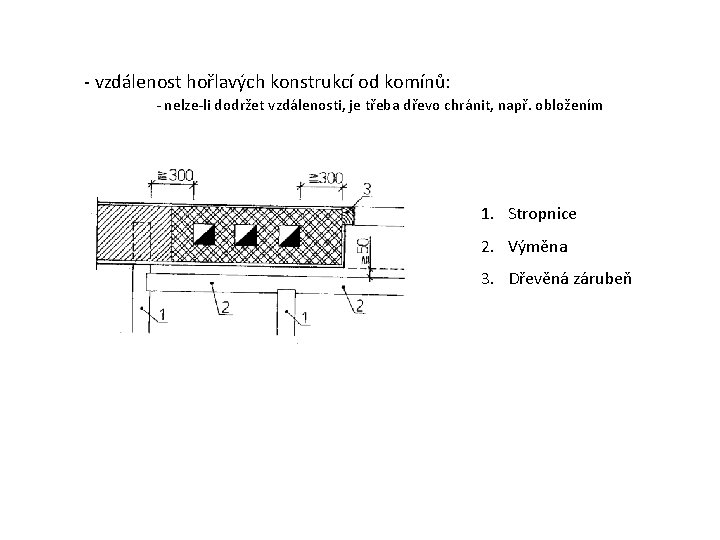

- vzdálenost hořlavých konstrukcí od komínů: - nelze-li dodržet vzdálenosti, je třeba dřevo chránit, např. obložením 1. Stropnice 2. Výměna 3. Dřevěná zárubeň

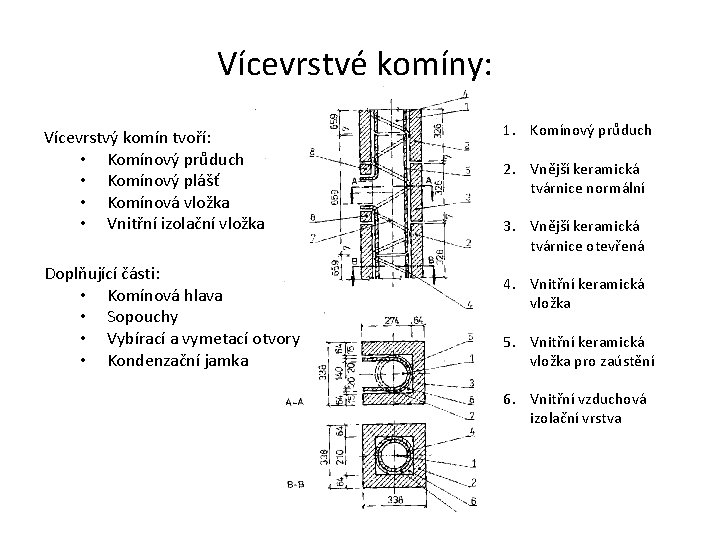

Vícevrstvé komíny: Vícevrstvý komín tvoří: • Komínový průduch • Komínový plášť • Komínová vložka • Vnitřní izolační vložka Doplňující části: • Komínová hlava • Sopouchy • Vybírací a vymetací otvory • Kondenzační jamka 1. Komínový průduch 2. Vnější keramická tvárnice normální 3. Vnější keramická tvárnice otevřená 4. Vnitřní keramická vložka 5. Vnitřní keramická vložka pro zaústění 6. Vnitřní vzduchová izolační vrstva

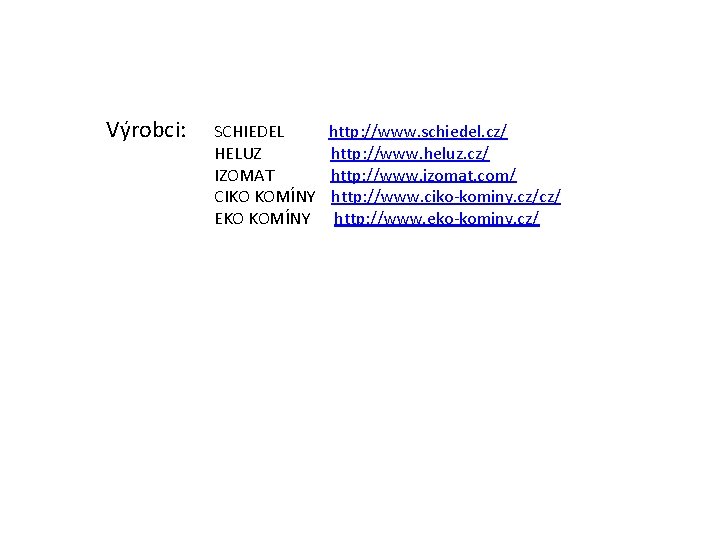

Výrobci: SCHIEDEL HELUZ IZOMAT CIKO KOMÍNY EKO KOMÍNY http: //www. schiedel. cz/ http: //www. heluz. cz/ http: //www. izomat. com/ http: //www. ciko-kominy. cz/cz/ http: //www. eko-kominy. cz/

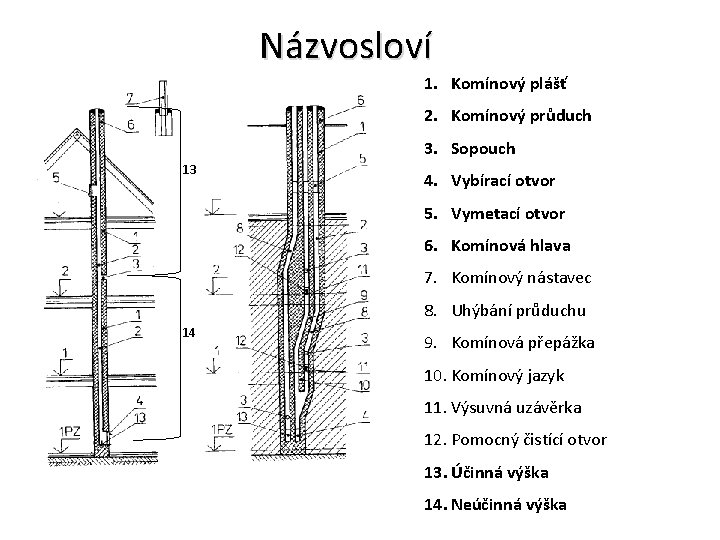

Názvosloví 1. Komínový plášť 2. Komínový průduch 3. Sopouch 13 4. Vybírací otvor 5. Vymetací otvor 6. Komínová hlava 7. Komínový nástavec 8. Uhýbání průduchu 14 9. Komínová přepážka 10. Komínový jazyk 11. Výsuvná uzávěrka 12. Pomocný čistící otvor 13. Účinná výška 14. Neúčinná výška
