Juntas de Vedação e Conjuntos de Isolamento para Flanges. Aplicação em Serviços Críticos.

Você pode se permitir isto? JUNTA MONOBLOCO Região Corroída FLANGE RTJ

VCS (Very Critical Service) • Juntas de Alta-Integridade para Flanges e Selos • Desenho Exclusivo • Uso de diversos produtos: Gás, Petróleo e outros • Em linhas de Transporte • Área de Produção: Arvores de Natal (Seco & Molhado), Linhas de Produção e Injeção de Água (Salobra e Doce), Gás e Nitrogênio. • Aplicação em Serviços Críticos

Propósitos 1. Isolamento Elétrico (Opção do Cliente) l l 2. Proteção Catódica Evitar Corrosão Galvânica Aplicação em Ambientes Corrosivos l l l Erosão gerado por Fluxo Evitar Corrosão Bacteriológica Evitar “Fluid Trap” 3. Alta Resistência Mecânica 4. Vedação

Composição da Junta l l l O Desenho é Exclusivo e Patenteado. Núcleo de Aço INOX 316 L. Laminado em cada lado por uma camada de Resina de Epóxi reforçado com Fibra de Vidro. 1 ou 2 Anéis Secundários de Vedação. Estes Anéis podem ser de Teflon (com Mola de Aço INOX 304 L) ou de Viton. Cartuchos e Arruelas também em Resina de Epóxi reforçado com Fibra de Vidro.

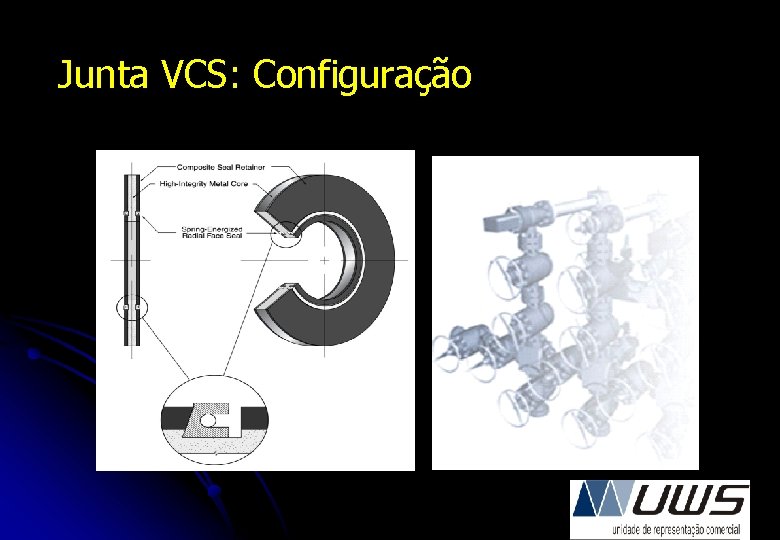

Junta VCS: Configuração

VCS: Especificações Técnicas Ø Ø Ø Esforço de Compressão para o Revestimento, Composto de Resina Epóxi Reforçado com Fibra de Vidro NEMA Grau G 10, é de 65. 000 psi (G-11 = 50, 000 psi) contra 12, 000 psi do Material do tipo fenólica, normalmente usado. O NEMA Grau G 10 é adequado para uso em Temperaturas até 302º F (150º C), o Grau G-11 até 350º F (177º C). Atende às Especificações ASME B 16. 5, B 16. 47 A&B, API 6 A e outras emitidas pela Indústria de Flanges para Serviços “On & Off-shore”. Adequada para Serviços até Classes ANSI 2500 ou até API 15 K. Atende às Especificações da NACE MR-0 -175. Diâmetros de ½ “ a 72”

Aplicações As Juntas Pikotek são utilizada para substituir: • Junta Monobloco • Junta Fenólica • Selos Metálicos – RTJ ou BX de flanges • Juntas Espiral Metálicas

Junta VCS em Cortante

Isolamento Elétrico Marcado em Vermelho

Junta VCS - Aplicação em Ambientes Corrosivos Ø Elimina a Corrosão Localizada nos Flanges RTJ causada pelo Represamento do Fluido. Ø Elimina a Erosão /Corrosão induzida pelo Fluxo. Ø Adequada para uso em ambientes Corrosivos (com muito CO 2 & H 2 S, H 2 O, Água Salgada, etc. ). Ø Substitui juntas RTJ, para evitar a Corrosão nas Faces dos Flanges (CO 2/H 2 S) e a Erosão Induzida pelo Fluxo.

VCS vs. RTJ

A Instalação da Junta VCS • Muito mais Rápido = Menos tempo Parada • Suporta Sobre-Torque e Torque Desigual • Requer Menor Esforço para o Acoplamento dos Flanges • Completamente Reutilizável

A Instalação da Junta VCS

Vantagem da junta Pikotek • Maior confiabilidade – Alta performance/resistência mecânica • Maior vida útil • Proteção do flange • 100% Reutilizável • Facilidade de troca • Velocidade de troca • Assistência técnica • Melhor custo/benefício • Aprovação das principais companhias de petróleo do mundo

VCS da pikotek VCS, A Solução de Campo comprovada para: * Vazamentos em Flanges. * Isolamento Elétrico. * Proteção contra Corrosão.

APLICAÇÃO DA VCS NO BRASIL UN-AM – URUCU/COARI – DUTOS; POÇO DE INJEÇÃO; ÁRVORE DE NATAL CONTATO: ENG JAIR BAUREN – UN-RNCE/ATP/ARG – DUTOS; UN-RNCE/ATP/CD-MOSSORÓ – DUTOS; UN-RNCE/ATP/MAR/ - PUB-9/POÇO DE INJEÇÃO PETROBRÁS S. A / UTGC/CACIMBAS – FASE III PETROBRÁS S. A / TAG/IECA/CABIÚNAS– LUCIANO – PETROBRÁS S. A / ENG/IEEPT/IEPRA – PRA 1 MÁRCIO BERKOWITZ – TRANSPETRO S. A/DT/SUPORTE/SE – Eng. MINOURU MATSUURA – UN-ES/ SÃO MATHEUS – ENG. ROZENILDO FABRIS – PETROBRÁS S. A – REFINARIA PRESIDENTE BERNARDES – RPBC PETROBRÁS/ENGENHARIA/IEEPT/IEES/PSAPC – CACIMBAS FASE III GASCAT – UNIDADE DA REVAP GAS BRASILIANO DISTRIBUIDORA S/A UO-BA/ATP-SUL – TAQUIPE EMERSON PROCESS MANAGEMENT LTDA GENERAL ELETRIC DO BRASIL LTDA CONSÓRCIO GASTAU PETROBRAS TRANSPORTES S/A – UNIDADE GUARAREMA GDK ENGENHARIA S/A EXTERRAN SERVIÇOS DE ÓLEO E GÁS LTDA

APLICAÇÃO DA VCS NO BRASIL PETROBRÁS S. A / UN-RIO/ATP MLS-MARLIN SUL – P 51 (NUOVO PIGNONE) PETROBRÁS S. A / UN-RIO/ATP/RO – RONCADOR – P 52 (NUOVO PIGNONE) PETROBRAS S. A / UN-RIO – P-56 – GE OIL / NUOVO PIGNONE CIA DE GÁS DE SÃO PAULO – COMGÁS – DEVON/ENAVAL-BMC-POLVO – TECHINT ENG. CONSTRUÇÃO – PROJETO MINERIODUTO SAMARCO PALESSA ENGENHARIA DE CORROSÃO – TD WILLIAMSON DO BRASIL S/A AZEVEDO E TRAVASSOS ENGENHARIA/GASDUC III – UNIDADE VASSOURAS CONDOMÍNIO PETROBOLL – SENADOR CANHEDO CONDOMÍNIO DE DUTOS DE RIBEIRÃO PRETO PETROBRAS S/A – RGAP; PETROBRAS S/A – REVAP-Consórcio PTT/REVAP PETROBRAS TRANSPORTES S/A – TRANSPETRO – UNIDADE DE GUARAREMA CHEVRON DO BRASIL PETROBRAS S/A – UNBC/ATP/NE – VERMELHO GALVÃO ENGENHARIA S/A – UNIDADE DE MOGI DAS CRUZES – SP GDK ENGENHARIA – UNIDADE UTGCA – CARAGUATATUBA - SP

APLICAÇÃO DAS JUNTAS EM EMPRESAS PETROLÍFERAS l l Shell North Sea - Pikotek product have been used in Interfaces with several Instrument Diaphgram Blind Flanges of various ratings and sizes 2"-300# 3"-300, 2"-2500#, 3"-2500# RF Flanges. The 2500# interface caused particular concern to Shell as materials were 25% Cr Super Duplex Flange on one side on the other an Instrument Diaphgram Blind Flange consisting of 0. 075 mm hastelloy foil attached with a 25% Chrome Super Duplex modified Blind backing Flange. The Instrument suppliers were concerned the foil would be damaged if a Spiral Wound gasket was used, hence Shell used VCS Pikotek. Shell North Sea - Pikotek PGEs and VCS insulation requirement - HC GAS Des 94 deg C with Teflon Energised Seal Ring – Offshore Platform Shell Fulmar - Valve replacement program on the Fulmar Alpha Export Gas Compressor system. The existing line specification was low temp 3. 1/2 Ni Carbon Steel (ASTM A 333 Gr. 3). Due to availability of material, the replacement valves for this system manufactured from Stainless Steel (ASTM A 182 F 316 etc. ). As a result Shell used Pikotek Sets for the reinstatement, service (H. C. Gas + Condensate) PDO Oman- Harweel- Insulating gaskets for a high pressure 620 bar service with gas with 10% H 2 S in a production environment. In this instance due to the rigorous service conditions Shell commissioned Inconel cores

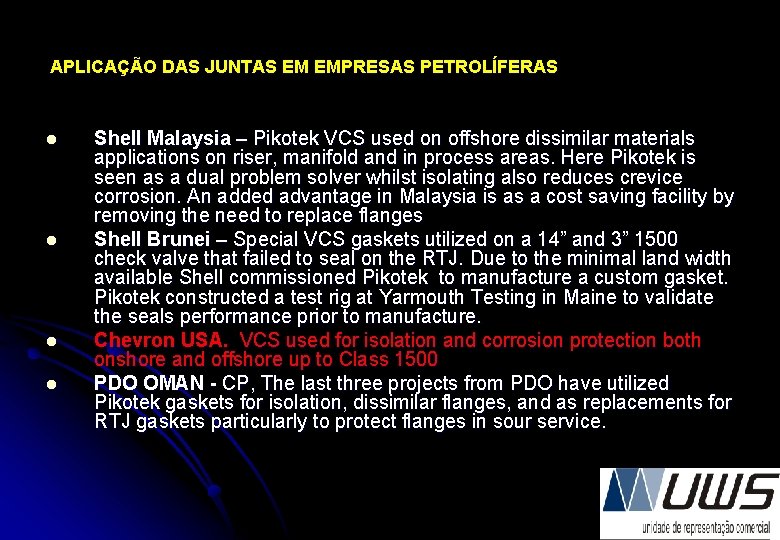

APLICAÇÃO DAS JUNTAS EM EMPRESAS PETROLÍFERAS l l Shell Malaysia – Pikotek VCS used on offshore dissimilar materials applications on riser, manifold and in process areas. Here Pikotek is seen as a dual problem solver whilst isolating also reduces crevice corrosion. An added advantage in Malaysia is as a cost saving facility by removing the need to replace flanges Shell Brunei – Special VCS gaskets utilized on a 14” and 3” 1500 check valve that failed to seal on the RTJ. Due to the minimal land width available Shell commissioned Pikotek to manufacture a custom gasket. Pikotek constructed a test rig at Yarmouth Testing in Maine to validate the seals performance prior to manufacture. Chevron USA. VCS used for isolation and corrosion protection both onshore and offshore up to Class 1500 PDO OMAN - CP, The last three projects from PDO have utilized Pikotek gaskets for isolation, dissimilar flanges, and as replacements for RTJ gaskets particularly to protect flanges in sour service.

APLICAÇÃO DAS JUNTAS EM EMPRESAS PETROLÍFERAS l l l Shell USA - At Shell PL, they use VCS kits in ANSI 300, 600, and 900 mainly in Oil applications. Shell Offshore in New Orleans uses VCS flowlok gaskets to increase the rated working pressure in flanges. Services include oil and gas and pressure classes include ANSI 150 -2500. Also CO 2 levels are high and the inert sealing in the Pikotek system provides the required security. NAM/Shell Holland – Provide VCS product to NAM gas fields for CP applications. Other Shell Projects - PGEs and VCS insulation kits have been supplied to a number of major Shell projects recently. These includes Sakahlin, Bonga, Gbaran Ubie and Pearl GTL. All of these projects had some areas where Galvanic corrosion was deemed a risk and our products were used in dissimilar metal applications in areas where there was high levels of water present in the media (eg drainage systems) Exxon Refinery in California. Procured by Jacobs Engineering through local distributor, Corrosion Control. Operating temp 150 C. VCS T/G Bechtel OGD III gas expansion project in UAE, procured by Barton Firtop Engineering Company Limited. Operating Temp 115 C-150 C. VCS T/G. Maxus Indonesia. Offshore Platform on Wellhead Equipment. Pikotek retrofitted in place of RTJs successfully operational since 1998

APLICAÇÃO DAS JUNTAS EM EMPRESAS PETROLÍFERAS l l l l Peru LNG / CBI John Brown. VCS used to protect pipeline from flexing and rotation. Major concern is lightning protection and isolation requirement on LNG. Kuwait Oil Company / SK Engineering. VCS kits procured for the GC 24 Gathering Station to provide isolation. 2006 Tokyo Gas, Japan VCS gaskets supplied both for earthquake protection and isolation Maersk Oil North Sea. VCS Gaskets supplied for dissimilar metal applications on offshore installations (Rigs and FPSOs) BP North Sea. VCS Gaskets and Kits supplied for dissimilar metal applications on offshore installations BP Dimlington project. VCS kits used for CP purposes in UK based gas plant. CNR North Sea. VCS and PGE gaskets supplied for use in Dissimilar metal applications and mismatched flanges on offshore applications Talisman North Sea. VCS and PGE kits supplied for use in Dissimilar metals flanges and mismatched flanges Marathon Oil (North Sea). VCS and PGE kits supplied for use in Dissimilar metals flanges and mismatched flanges SHELL E&P. VCFS (Fire Safe) gaskets and kits supplied for localized corrosion prevention on Shearwater LP project Karachaganak (KPO). VCS gaskets and kits used and approved for Cathodic protection and Isolation including in areas with high levels of H 2 s and C 02. AGIP KCO (Kashagan) ). VCS gaskets and kits used and approved for Cathodic protection and Isolation including in areas with high levels of H 2 s and C 02. STATOIL. VCS and VCFS kits used in offshore installations for prevention of galvanic corrosion and crevice corrosion

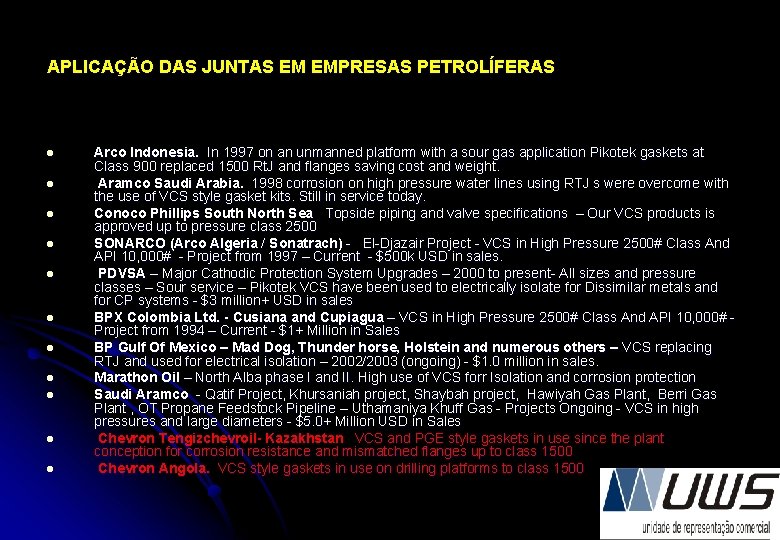

APLICAÇÃO DAS JUNTAS EM EMPRESAS PETROLÍFERAS l l l Arco Indonesia. In 1997 on an unmanned platform with a sour gas application Pikotek gaskets at Class 900 replaced 1500 Rt. J and flanges saving cost and weight. Aramco Saudi Arabia. 1998 corrosion on high pressure water lines using RTJ s were overcome with the use of VCS style gasket kits. Still in service today. Conoco Phillips South North Sea Topside piping and valve specifications – Our VCS products is approved up to pressure class 2500 SONARCO (Arco Algeria / Sonatrach) - El-Djazair Project - VCS in High Pressure 2500# Class And API 10, 000# - Project from 1997 – Current - $500 k USD in sales. PDVSA – Major Cathodic Protection System Upgrades – 2000 to present- All sizes and pressure classes – Sour service – Pikotek VCS have been used to electrically isolate for Dissimilar metals and for CP systems - $3 million+ USD in sales BPX Colombia Ltd. - Cusiana and Cupiagua – VCS in High Pressure 2500# Class And API 10, 000# - Project from 1994 – Current - $1+ Million in Sales BP Gulf Of Mexico – Mad Dog, Thunder horse, Holstein and numerous others – VCS replacing RTJ and used for electrical isolation – 2002/2003 (ongoing) - $1. 0 million in sales. Marathon Oil – North Alba phase I and II. High use of VCS forr Isolation and corrosion protection Saudi Aramco - Qatif Project, Khursaniah project, Shaybah project, Hawiyah Gas Plant, Berri Gas Plant , OT Propane Feedstock Pipeline – Uthamaniya Khuff Gas - Projects Ongoing - VCS in high pressures and large diameters - $5. 0+ Million USD in Sales Chevron Tengizchevroil- Kazakhstan VCS and PGE style gaskets in use since the plant conception for corrosion resistance and mismatched flanges up to class 1500 Chevron Angola. VCS style gaskets in use on drilling platforms to class 1500

Comentários Finais l A Pikotek oferece Soluções de Campo com Comprovadas Selagens de Alta-Integridade e uma Relação Custo / Benefício inigualável. l Atendimento e Serviços Técnico ao Tamanho do consumidor. l Ótimo Prazo de Entrega. l Serviços de Campo - Assistência nas Instalações. l Certificada pela ISO 9001 -2000

CONTATOS UWS BRASIL LTDA l l PAULO JOSÉ GONÇALVES DE OLIVEIRA – (21)3586 -1633 / CEL: (21) 8668 -8609 E-mail: comercial@uwsbrasil. com. br / paulojose@uwsbrasil. com. br l ENDEREÇO: AV: DAS AMÉRICAS, 7935, BLOCO B SALA 731 – BARRA DA TIJUCA – RJ l SITE: www. pikotek. com
