IV CUCM SIP Features 1 FQDN in SIP

IV. CUCM SIP Features

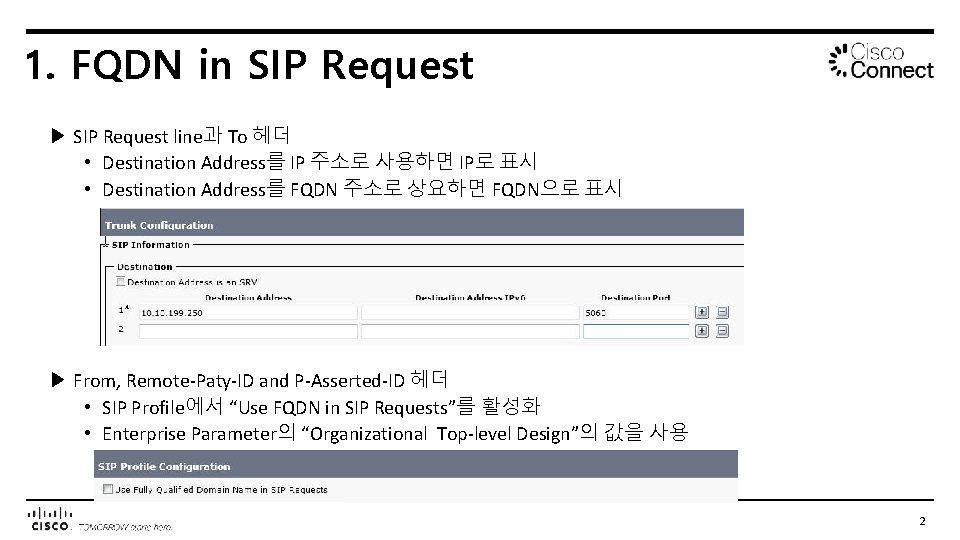

1. FQDN in SIP Request ▶ SIP Request line과 To 헤더 • Destination Address를 IP 주소로 사용하면 IP로 표시 • Destination Address를 FQDN 주소로 상요하면 FQDN으로 표시 ▶ From, Remote-Paty-ID and P-Asserted-ID 헤더 • SIP Profile에서 “Use FQDN in SIP Requests”를 활성화 • Enterprise Parameter의 “Organizational Top-level Design”의 값을 사용 2

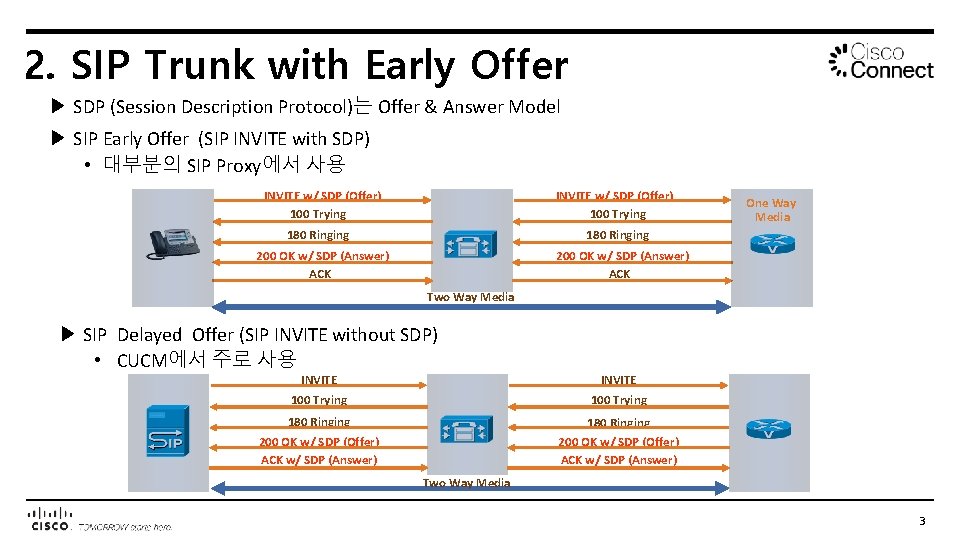

2. SIP Trunk with Early Offer ▶ SDP (Session Description Protocol)는 Offer & Answer Model ▶ SIP Early Offer (SIP INVITE with SDP) • 대부분의 SIP Proxy에서 사용 INVITE w/ SDP (Offer) 100 Trying 180 Ringing One Way Media 180 Ringing 200 OK w/ SDP (Answer) ACK Two Way Media ▶ SIP Delayed Offer (SIP INVITE without SDP) • CUCM에서 주로 사용 INVITE 100 Trying 180 Ringing 200 OK w/ SDP (Offer) ACK w/ SDP (Answer) Two Way Media 3

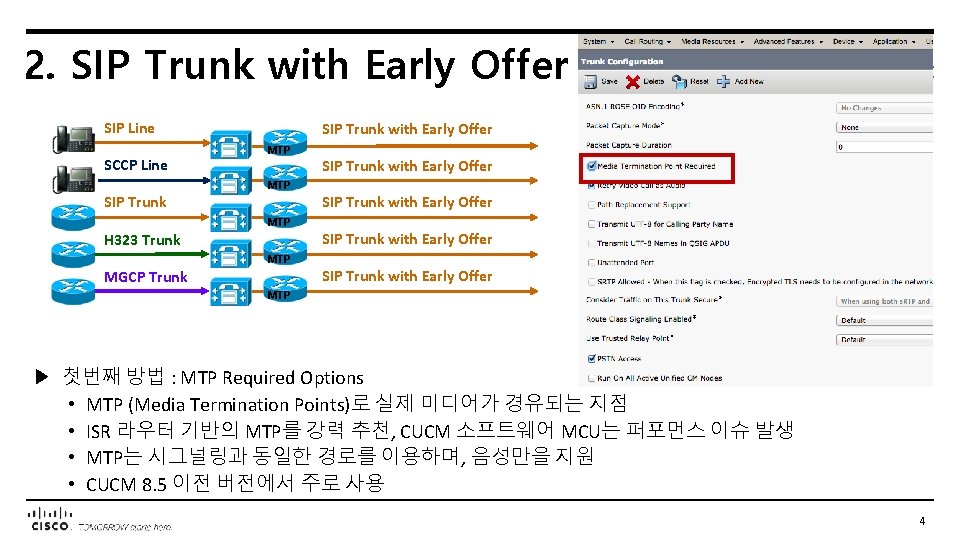

2. SIP Trunk with Early Offer SIP Line SCCP Line SIP Trunk with Early Offer MTP SIP Trunk with Early Offer H 323 Trunk MTP SIP Trunk with Early Offer MGCP Trunk MTP ▶ 첫번째 방법 : MTP Required Options • MTP (Media Termination Points)로 실제 미디어가 경유되는 지점 • ISR 라우터 기반의 MTP를 강력 추천, CUCM 소프트웨어 MCU는 퍼포먼스 이슈 발생 • MTP는 시그널링과 동일한 경로를 이용하며, 음성만을 지원 • CUCM 8. 5 이전 버전에서 주로 사용 4

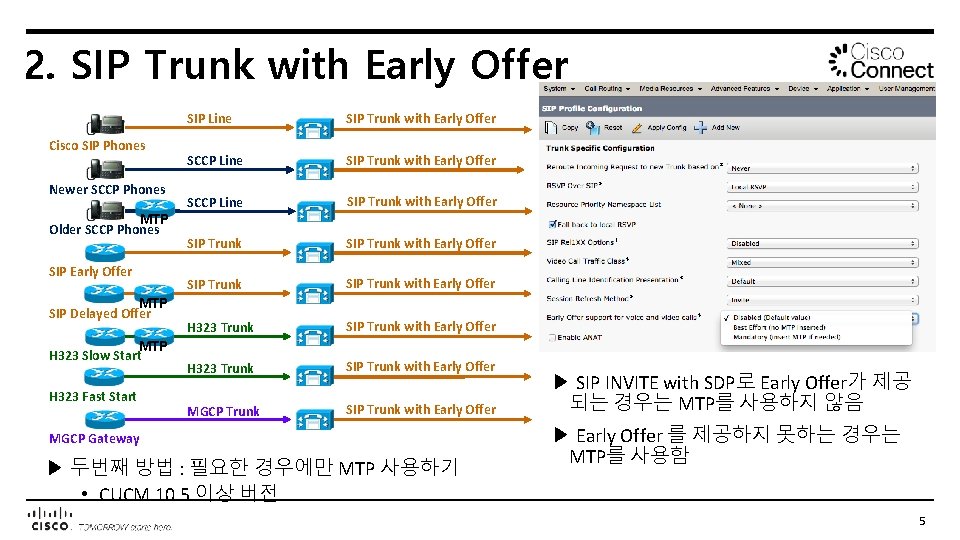

2. SIP Trunk with Early Offer Cisco SIP Phones Newer SCCP Phones MTP Older SCCP Phones SIP Early Offer MTP SIP Delayed Offer MTP H 323 Slow Start H 323 Fast Start SIP Line SIP Trunk with Early Offer SCCP Line SIP Trunk with Early Offer SIP Trunk with Early Offer H 323 Trunk SIP Trunk with Early Offer MGCP Gateway ▶ 두번째 방법 : 필요한 경우에만 MTP 사용하기 • CUCM 10. 5 이상 버전 ▶ SIP INVITE with SDP로 Early Offer가 제공 되는 경우는 MTP를 사용하지 않음 ▶ Early Offer 를 제공하지 못하는 경우는 MTP를 사용함 5

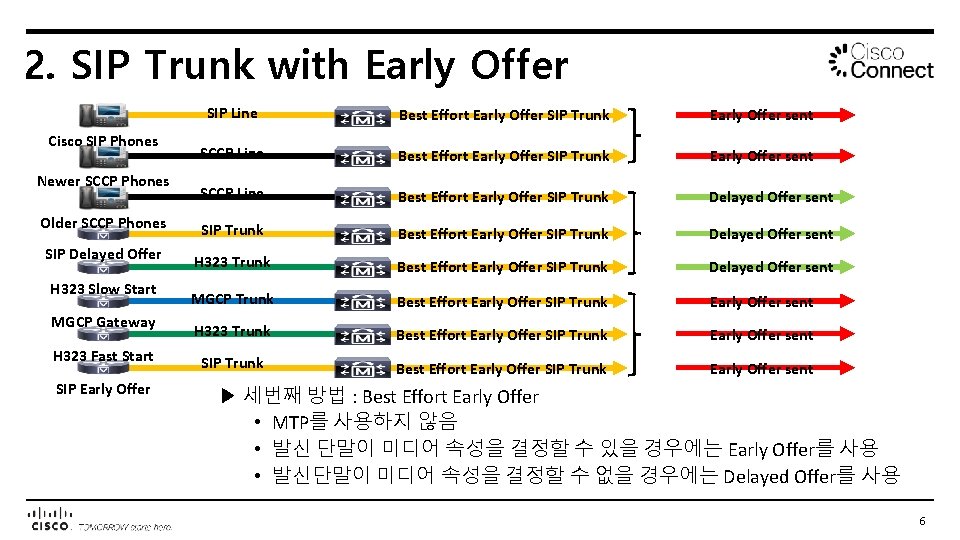

2. SIP Trunk with Early Offer SIP Line Best Effort Early Offer SIP Trunk Early Offer sent SCCP Line Best Effort Early Offer SIP Trunk Delayed Offer sent Older SCCP Phones SIP Trunk Best Effort Early Offer SIP Trunk Delayed Offer sent SIP Delayed Offer H 323 Trunk Best Effort Early Offer SIP Trunk Delayed Offer sent MGCP Trunk Best Effort Early Offer SIP Trunk Early Offer sent H 323 Trunk Best Effort Early Offer SIP Trunk Early Offer sent SIP Trunk Best Effort Early Offer SIP Trunk Early Offer sent Cisco SIP Phones Newer SCCP Phones H 323 Slow Start MGCP Gateway H 323 Fast Start SIP Early Offer ▶ 세번째 방법 : Best Effort Early Offer • MTP를 사용하지 않음 • 발신 단말이 미디어 속성을 결정할 수 있을 경우에는 Early Offer를 사용 • 발신단말이 미디어 속성을 결정할 수 없을 경우에는 Delayed Offer를 사용 6

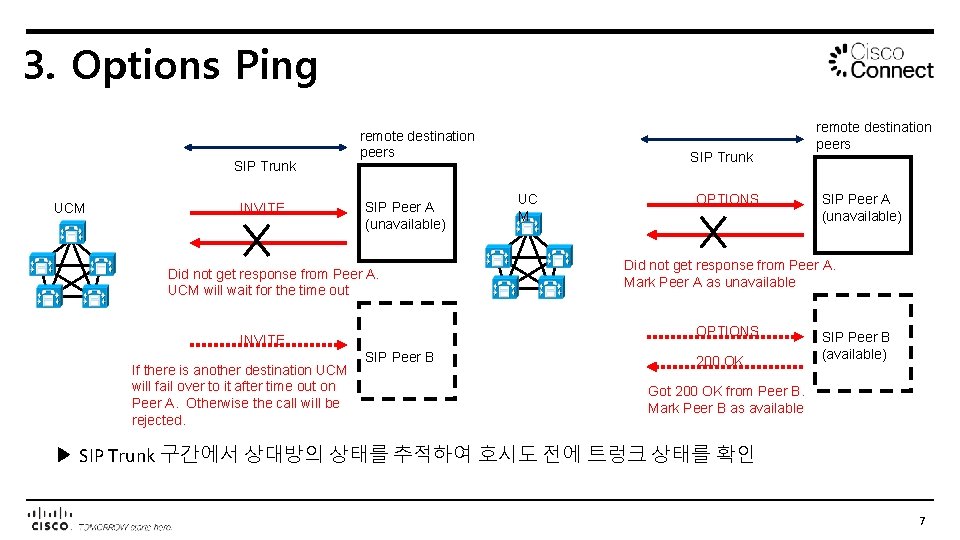

3. Options Ping SIP Trunk UCM INVITE remote destination peers SIP Peer A (unavailable) Did not get response from Peer A. UCM will wait for the time out UC M OPTIONS SIP Peer B SIP Peer A (unavailable) Did not get response from Peer A. Mark Peer A as unavailable OPTIONS INVITE If there is another destination UCM will fail over to it after time out on Peer A. Otherwise the call will be rejected. SIP Trunk remote destination peers 200 OK SIP Peer B (available) Got 200 OK from Peer B. Mark Peer B as available ▶ SIP Trunk 구간에서 상대방의 상태를 추적하여 호시도 전에 트렁크 상태를 확인 7

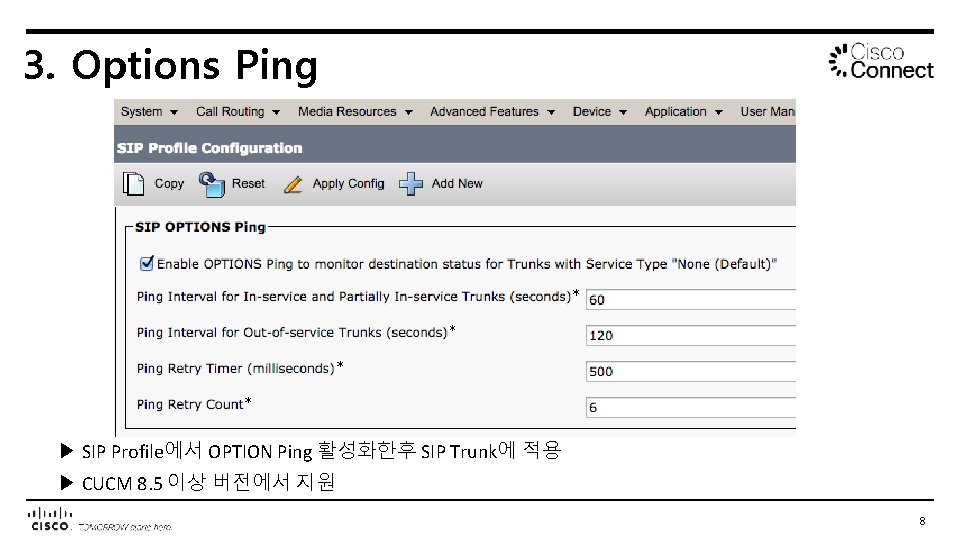

3. Options Ping ▶ SIP Profile에서 OPTION Ping 활성화한후 SIP Trunk에 적용 ▶ CUCM 8. 5 이상 버전에서 지원 8

V. CUCM 10. x Features

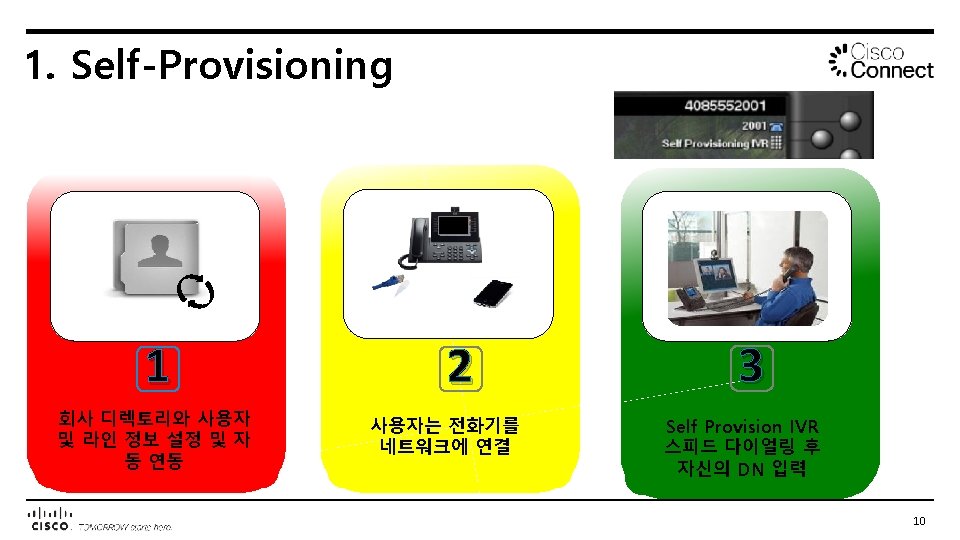

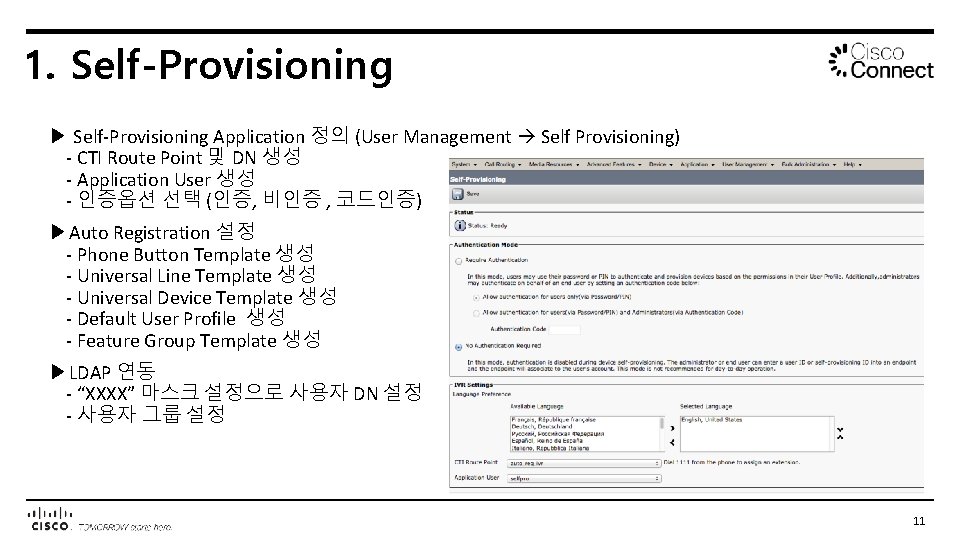

1. Self-Provisioning ▶ Self-Provisioning Application 정의 (User Management Self Provisioning) - CTI Route Point 및 DN 생성 - Application User 생성 - 인증옵션 선택 (인증, 비인증 , 코드인증) ▶Auto Registration 설정 - Phone Button Template 생성 - Universal Line Template 생성 - Universal Device Template 생성 - Default User Profile 생성 - Feature Group Template 생성 ▶LDAP 연동 - “XXXX” 마스크 설정으로 사용자 DN 설정 - 사용자 그룹 설정 11

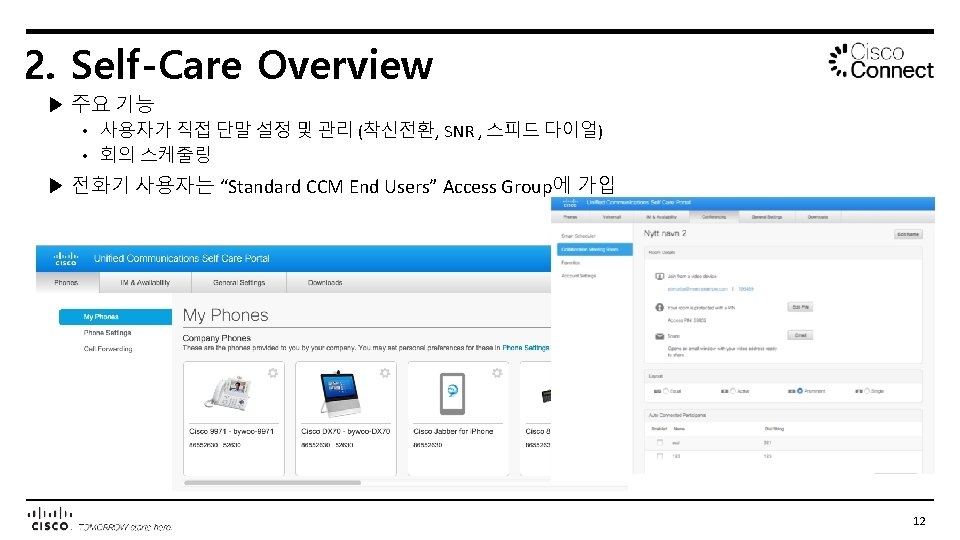

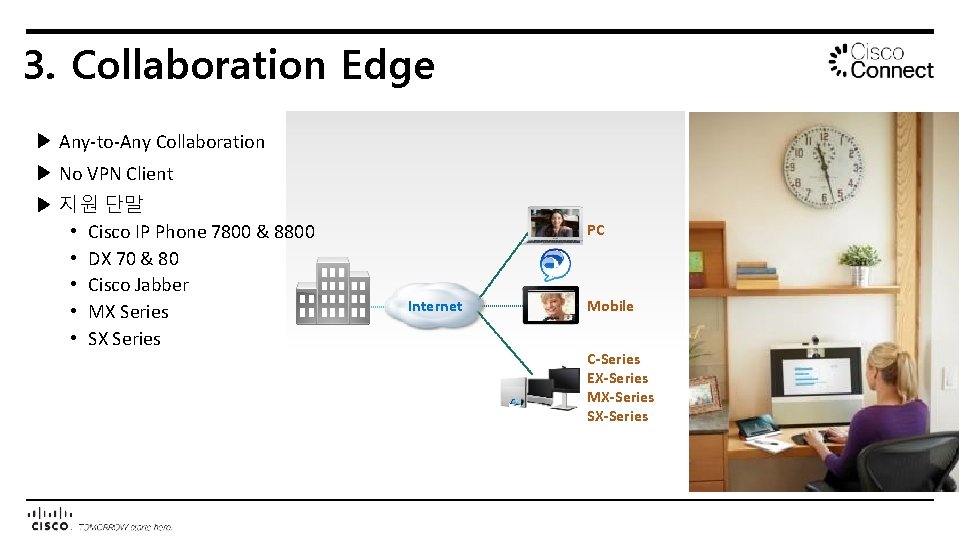

3. Collaboration Edge ▶ Any-to-Any Collaboration ▶ No VPN Client ▶ 지원 단말 • Cisco IP Phone 7800 & 8800 • DX 70 & 80 • Cisco Jabber • MX Series • SX Series PC Internet Mobile C-Series EX-Series MX-Series SX-Series

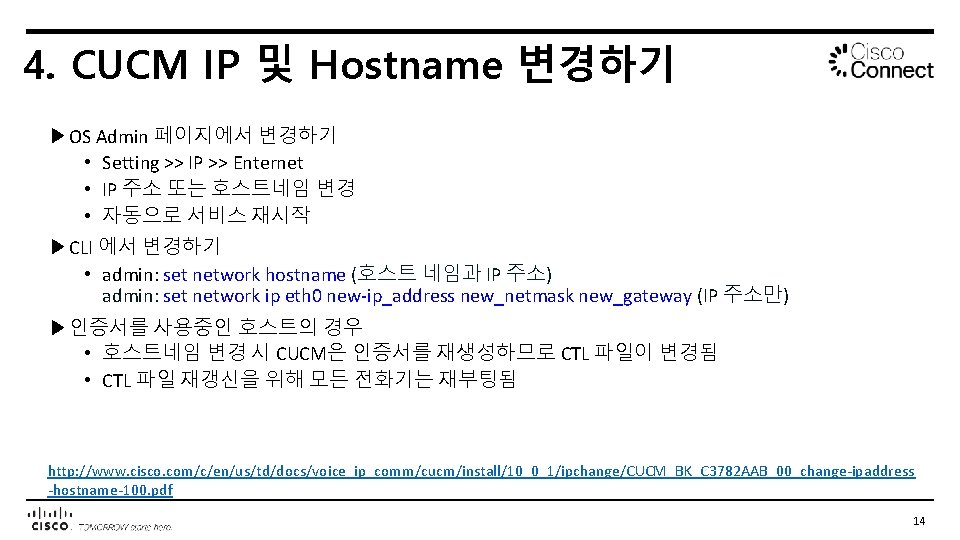

4. CUCM IP 및 Hostname 변경하기 ▶OS Admin 페이지에서 변경하기 • Setting >> IP >> Enternet • IP 주소 또는 호스트네임 변경 • 자동으로 서비스 재시작 ▶CLI 에서 변경하기 • admin: set network hostname (호스트 네임과 IP 주소) admin: set network ip eth 0 new-ip_address new_netmask new_gateway (IP 주소만) ▶인증서를 사용중인 호스트의 경우 • 호스트네임 변경 시 CUCM은 인증서를 재생성하므로 CTL 파일이 변경됨 • CTL 파일 재갱신을 위해 모든 전화기는 재부팅됨 http: //www. cisco. com/c/en/us/td/docs/voice_ip_comm/cucm/install/10_0_1/ipchange/CUCM_BK_C 3782 AAB_00_change-ipaddress -hostname-100. pdf 14

VI. CUCM 11. 0 Roadmap

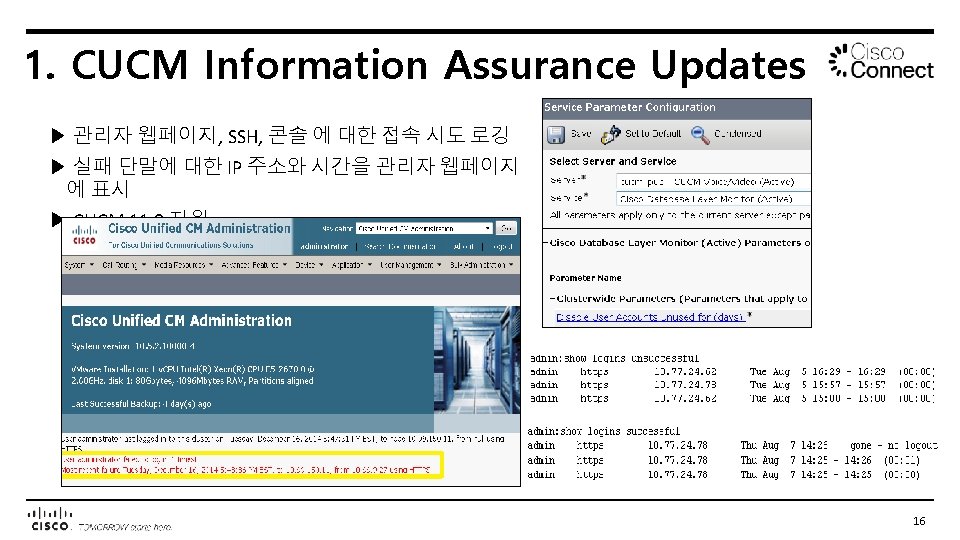

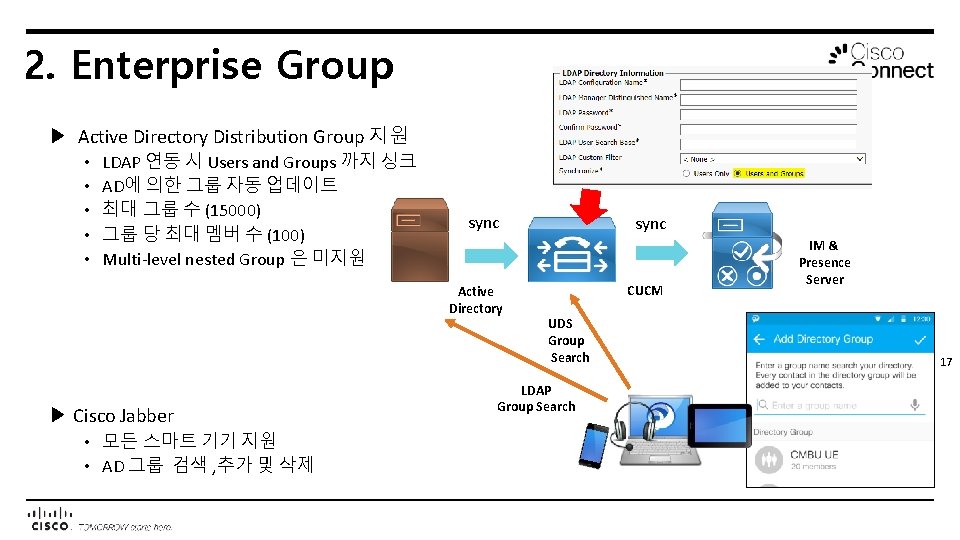

2. Enterprise Group ▶ Active Directory Distribution Group 지원 • • • LDAP 연동 시 Users and Groups 까지 싱크 AD에 의한 그룹 자동 업데이트 최대 그룹 수 (15000) 그룹 당 최대 멤버 수 (100) Multi-level nested Group 은 미지원 sync Active Directory ▶ Cisco Jabber • 모든 스마트 기기 지원 • AD 그룹 검색 , 추가 및 삭제 sync CUCM UDS Group Search LDAP Group Search IM & Presence Server 17

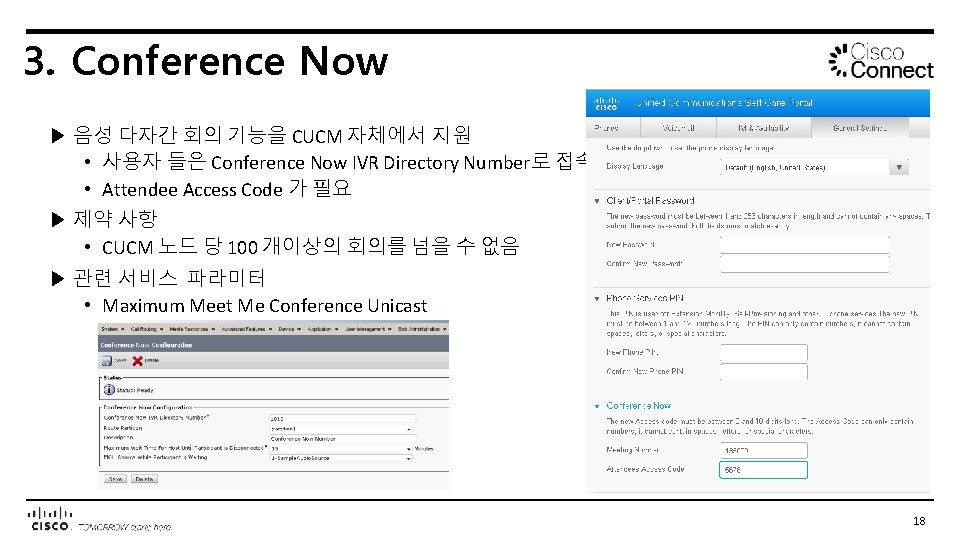

VII. Summary

The Era of PBX is over 20

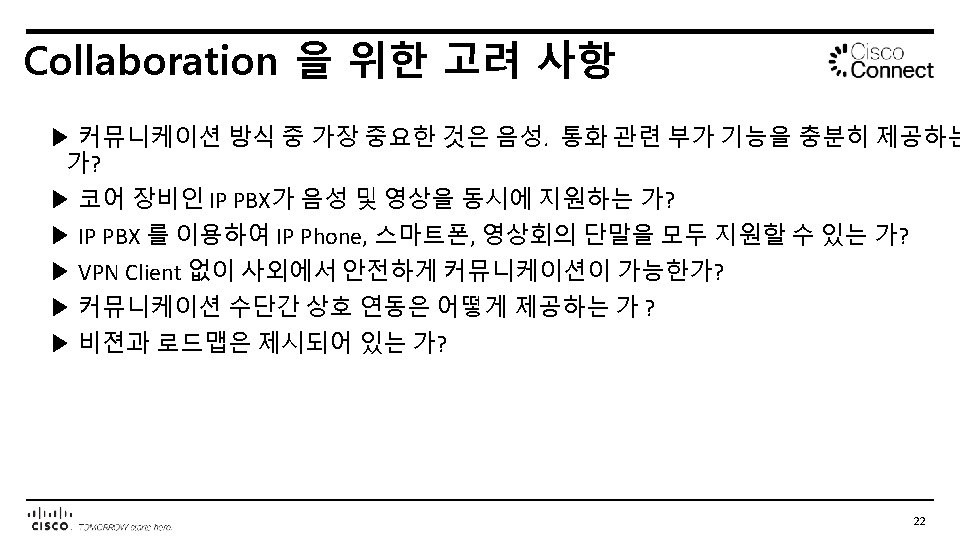

당신도 Collaboration 전문가(? ) 23
