IPTV

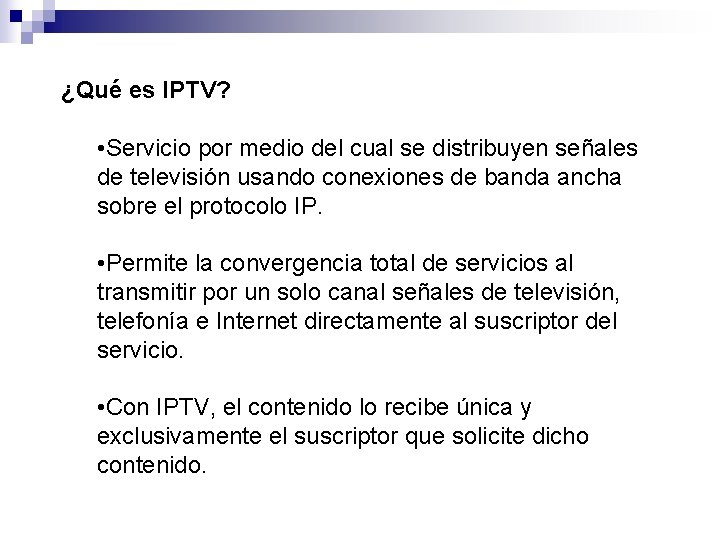

¿Qué es IPTV? • Servicio por medio del cual se distribuyen señales de televisión usando conexiones de banda ancha sobre el protocolo IP. • Permite la convergencia total de servicios al transmitir por un solo canal señales de televisión, telefonía e Internet directamente al suscriptor del servicio. • Con IPTV, el contenido lo recibe única y exclusivamente el suscriptor que solicite dicho contenido.

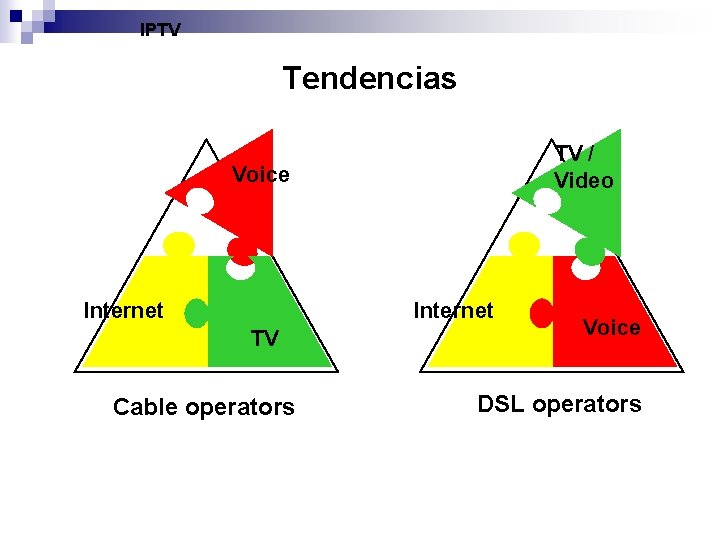

IPTV Tendencias TV / Video Voice Internet TV Cable operators Voice DSL operators

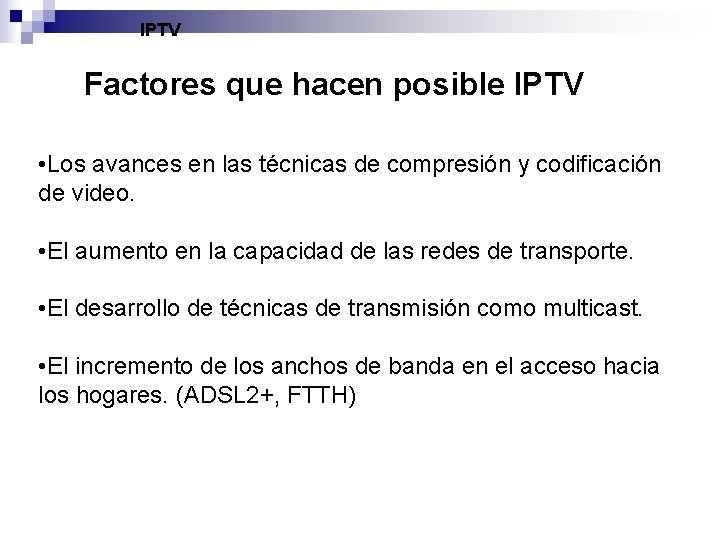

IPTV Factores que hacen posible IPTV • Los avances en las técnicas de compresión y codificación de video. • El aumento en la capacidad de las redes de transporte. • El desarrollo de técnicas de transmisión como multicast. • El incremento de los anchos de banda en el acceso hacia los hogares. (ADSL 2+, FTTH)

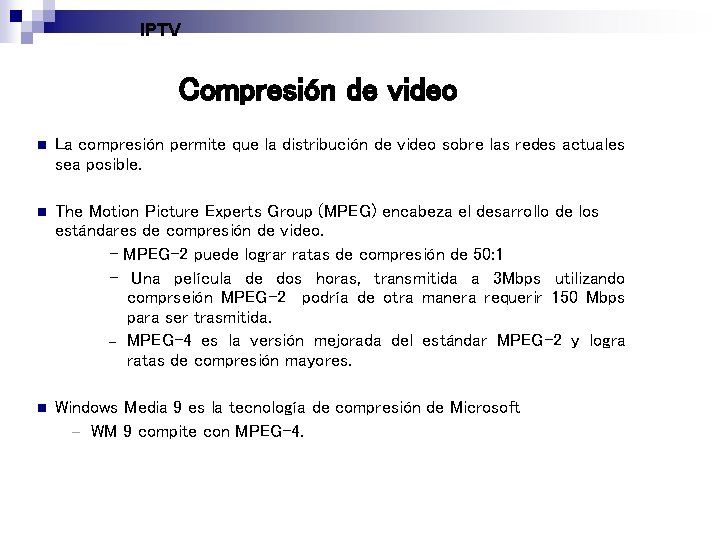

IPTV Compresión de video n La compresión permite que la distribución de video sobre las redes actuales sea posible. n The Motion Picture Experts Group (MPEG) encabeza el desarrollo de los estándares de compresión de video. - MPEG-2 puede lograr ratas de compresión de 50: 1 - Una película de dos horas, transmitida a 3 Mbps utilizando comprseión MPEG-2 podría de otra manera requerir 150 Mbps para ser trasmitida. – MPEG-4 es la versión mejorada del estándar MPEG-2 y logra ratas de compresión mayores. n Windows Media 9 es la tecnología de compresión de Microsoft – WM 9 compite con MPEG-4.

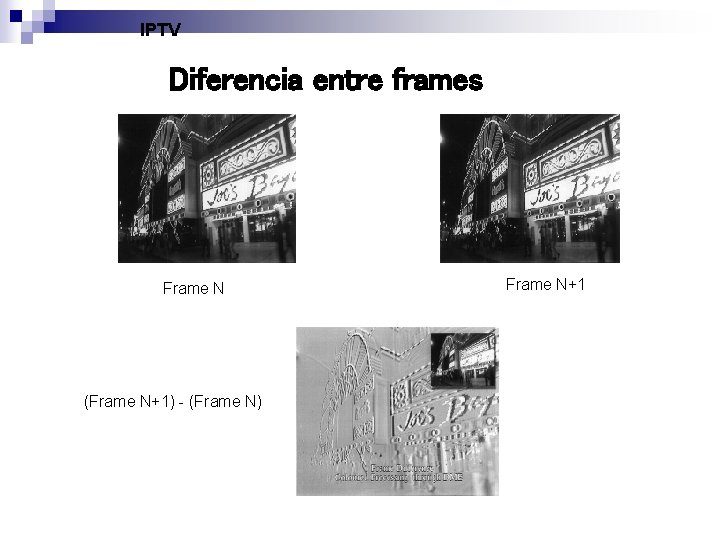

IPTV Diferencia entre frames Frame N (Frame N+1) - (Frame N) Frame N+1

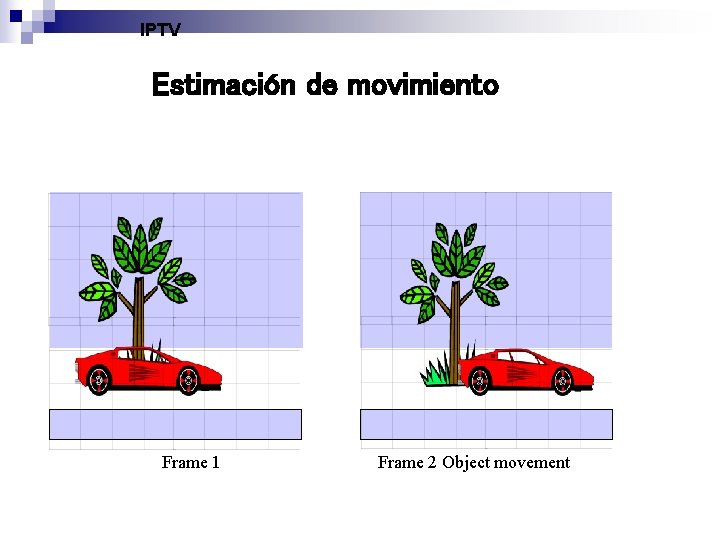

IPTV Estimación de movimiento Frame 1 Frame 2 Object movement

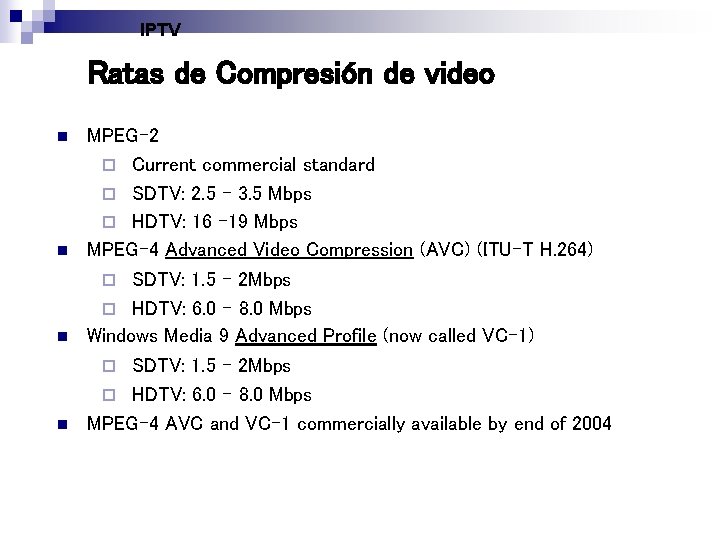

IPTV Ratas de Compresión de video n n MPEG-2 ¨ Current commercial standard ¨ SDTV: 2. 5 – 3. 5 Mbps ¨ HDTV: 16 -19 Mbps MPEG-4 Advanced Video Compression (AVC) (ITU-T H. 264) ¨ SDTV: 1. 5 – 2 Mbps ¨ HDTV: 6. 0 – 8. 0 Mbps Windows Media 9 Advanced Profile (now called VC-1) ¨ SDTV: 1. 5 – 2 Mbps ¨ HDTV: 6. 0 – 8. 0 Mbps MPEG-4 AVC and VC-1 commercially available by end of 2004

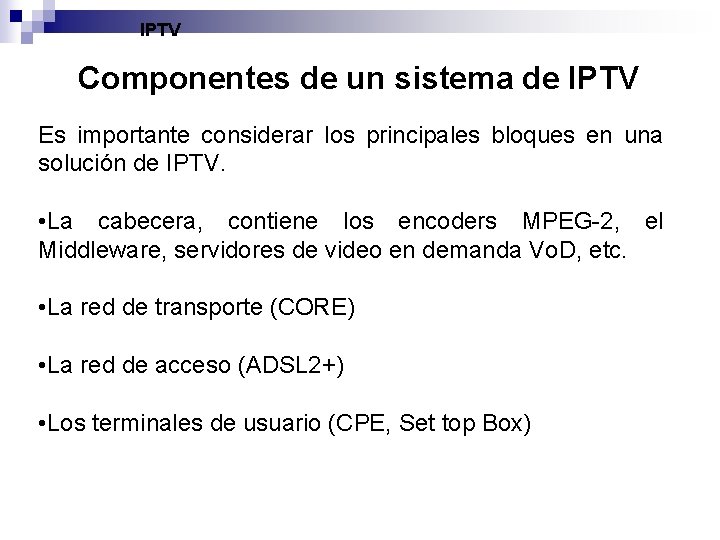

IPTV Componentes de un sistema de IPTV Es importante considerar los principales bloques en una solución de IPTV. • La cabecera, contiene los encoders MPEG-2, el Middleware, servidores de video en demanda Vo. D, etc. • La red de transporte (CORE) • La red de acceso (ADSL 2+) • Los terminales de usuario (CPE, Set top Box)

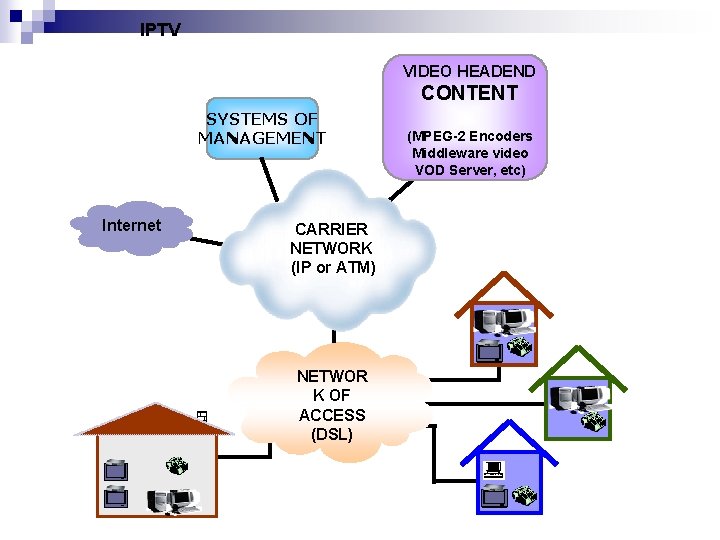

IPTV VIDEO HEADEND CONTENT SYSTEMS OF MANAGEMENT Internet CARRIER NETWORK (IP or ATM) NETWOR K OF ACCESS (DSL) (MPEG-2 Encoders Middleware video VOD Server, etc)

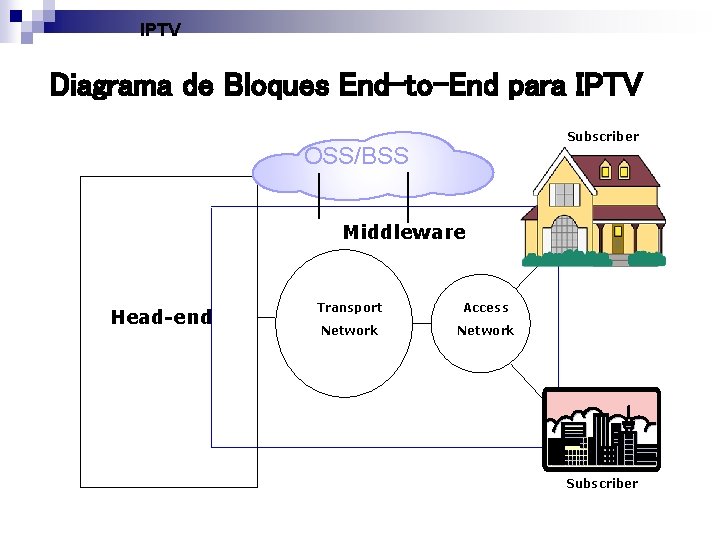

IPTV Diagrama de Bloques End-to-End para IPTV Subscriber OSS/BSS Middleware Head-end Transport Access Network Subscriber

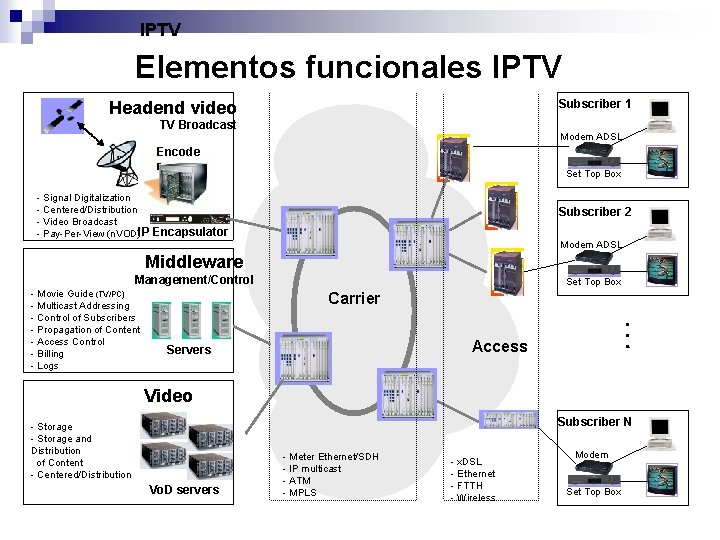

IPTV Elementos funcionales IPTV Subscriber 1 Headend video TV Broadcast Modem ADSL Encode r Set Top Box - Signal Digitalization - Centered/Distribution - Video Broadcast - Pay-Per-View (n. VOD)IP Encapsulator Subscriber 2 Modem ADSL Middleware Management/Control Set Top Box Carrier … - Movie Guide (TV/PC) - Multicast Addressing - Control of Subscribers - Propagation of Content - Access Control - Billing - Logs Access Servers Video Subscriber N - Storage and Distribution of Content - Centered/Distribution Vo. D servers - Meter Ethernet/SDH - IP multicast - ATM - MPLS - x. DSL - Ethernet - FTTH - Wireless Modem Set Top Box

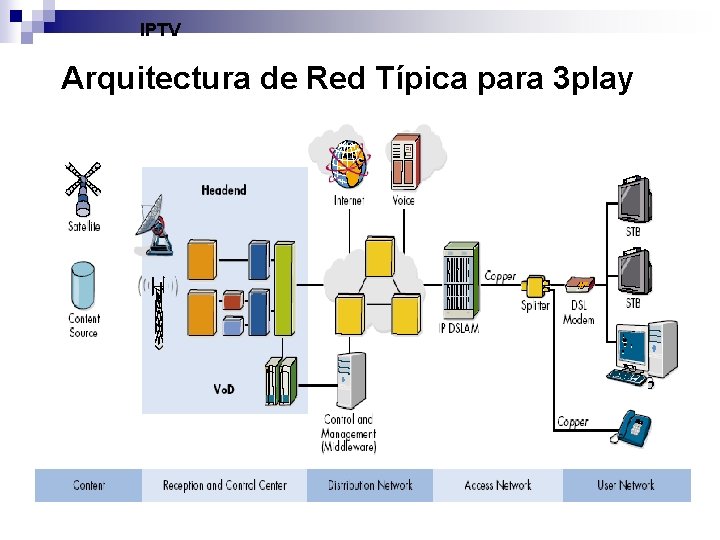

IPTV Arquitectura de Red Típica para 3 play

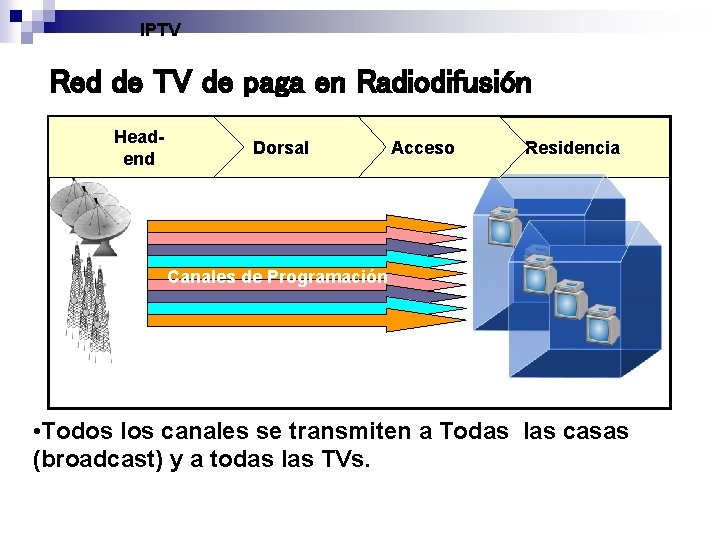

IPTV Red de TV de paga en Radiodifusión Headend Dorsal Acceso Residencia Canales de Programación • Todos los canales se transmiten a Todas las casas (broadcast) y a todas las TVs.

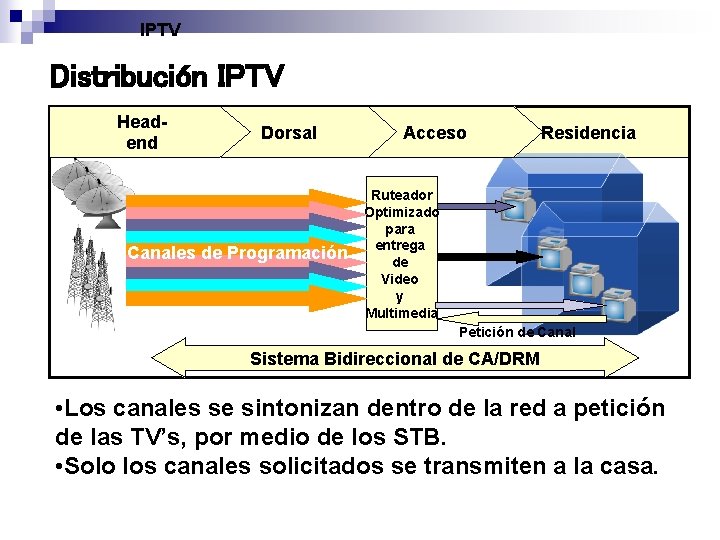

IPTV Distribución IPTV Headend Dorsal Canales de Programación Acceso Residencia Ruteador Optimizado para entrega de Video y Multimedia Petición de Canal Sistema Bidireccional de CA/DRM • Los canales se sintonizan dentro de la red a petición de las TV’s, por medio de los STB. • Solo los canales solicitados se transmiten a la casa.

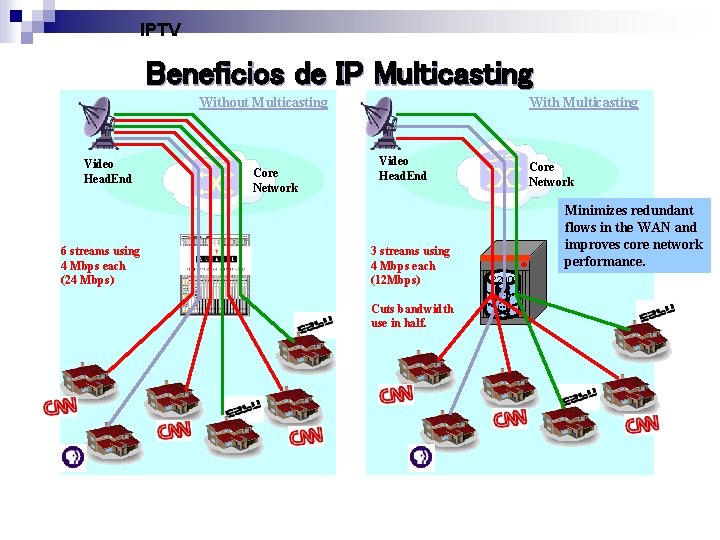

IPTV Beneficios de IP Multicasting Without Multicasting Video Head. End 6 streams using 4 Mbps each (24 Mbps) Core Network With Multicasting Video Head. End 3 streams using 4 Mbps each (12 Mbps) Cuts bandwidth use in half. Core Network Minimizes redundant flows in the WAN and improves core network performance. IP 2000

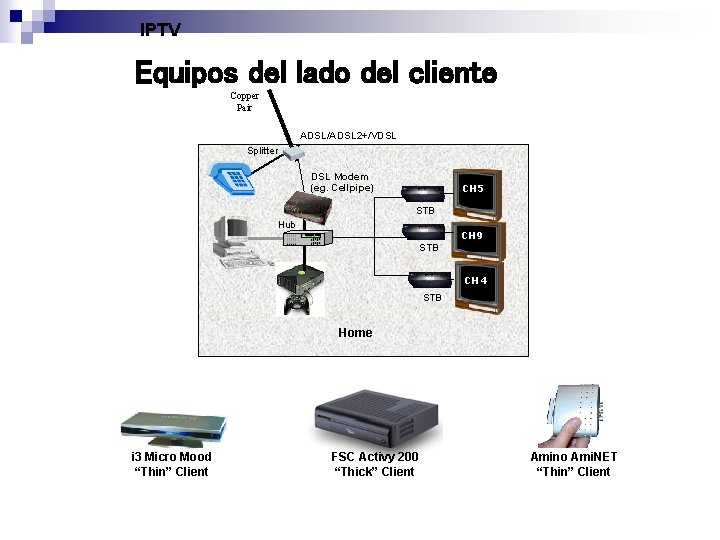

IPTV Equipos del lado del cliente Copper Pair ADSL/ADSL 2+/VDSL Splitter DSL Modem (eg. Cellpipe) CH 5 STB Hub CH 9 STB CH 4 STB Home i 3 Micro Mood “Thin” Client FSC Activy 200 “Thick” Client Amino Ami. NET “Thin” Client

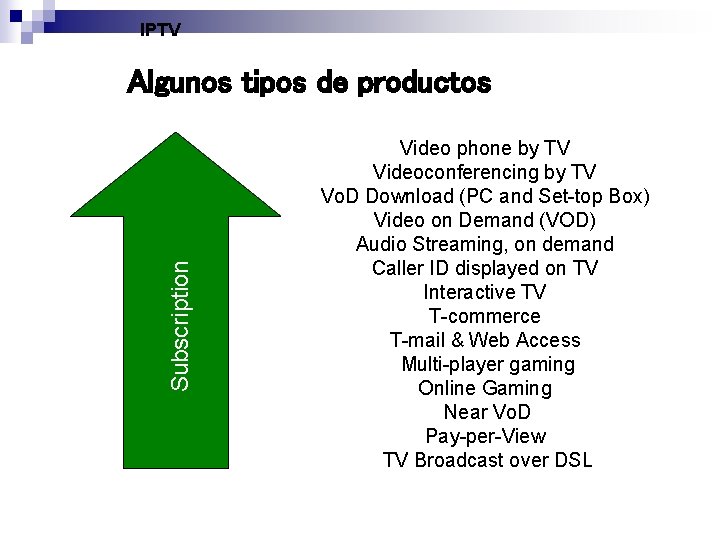

IPTV Subscription Algunos tipos de productos Video phone by TV Videoconferencing by TV Vo. D Download (PC and Set-top Box) Video on Demand (VOD) Audio Streaming, on demand Caller ID displayed on TV Interactive TV T-commerce T-mail & Web Access Multi-player gaming Online Gaming Near Vo. D Pay-per-View TV Broadcast over DSL
