FACTOR EDIFICIO DISEÑO DE INSTALACIONES DE LA PLANTA Ing. Alvaro Junior

DETALLES DEL EDIFICIO • TENER EN CUENTA: • Normatividad relacionada con las instalaciones (Decreto 3075) • Resolución 2400 de 1979. Estatuto de Seguridad Industrial • Visitas a industrias similares • Experiencia • Recomendaciones teóricas

DEFINIR AREAS DE LA COMPAÑIA

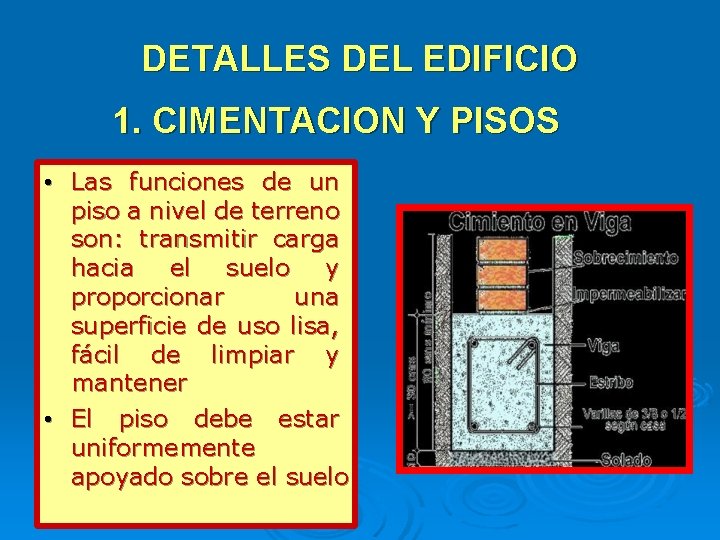

DETALLES DEL EDIFICIO 1. CIMENTACION Y PISOS • Las funciones de un piso a nivel de terreno son: transmitir carga hacia el suelo y proporcionar una superficie de uso lisa, fácil de limpiar y mantener • El piso debe estar uniformemente apoyado sobre el suelo

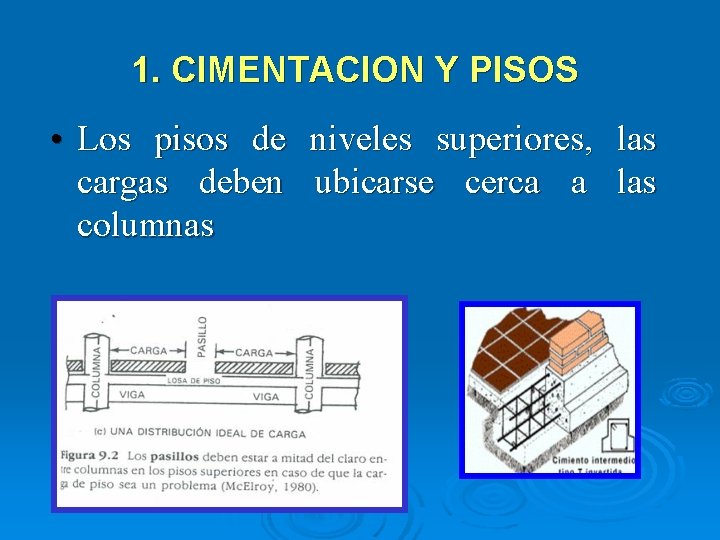

1. CIMENTACION Y PISOS • Los pisos de niveles superiores, las cargas deben ubicarse cerca a las columnas

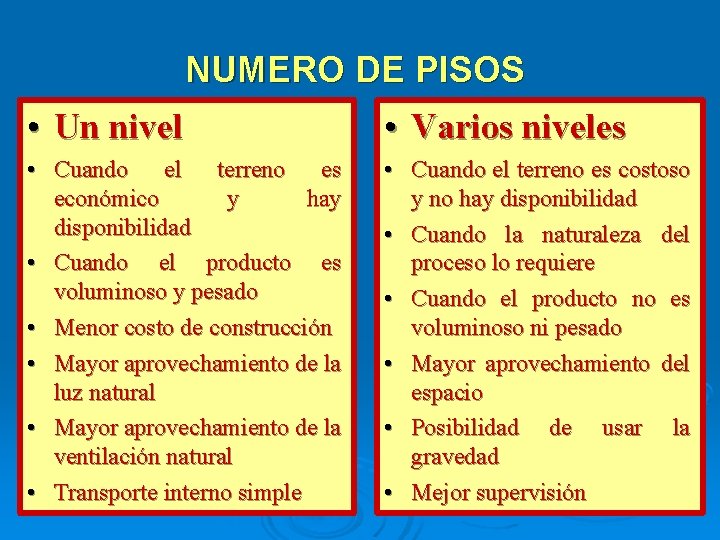

NUMERO DE PISOS • Un nivel • Varios niveles • Cuando el terreno es económico y hay disponibilidad • Cuando el producto es voluminoso y pesado • Menor costo de construcción • Mayor aprovechamiento de la luz natural • Mayor aprovechamiento de la ventilación natural • Transporte interno simple • Cuando el terreno es costoso y no hay disponibilidad • Cuando la naturaleza del proceso lo requiere • Cuando el producto no es voluminoso ni pesado • Mayor aprovechamiento del espacio • Posibilidad de usar la gravedad • Mejor supervisión

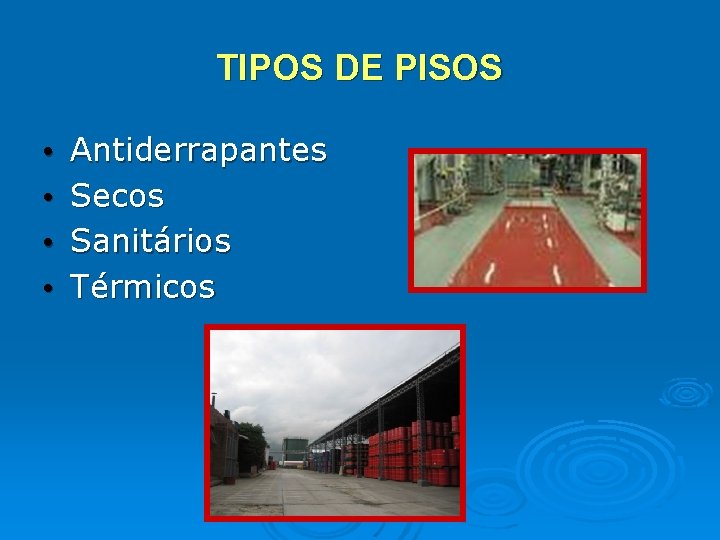

TIPOS DE PISOS • • Antiderrapantes Secos Sanitários Térmicos

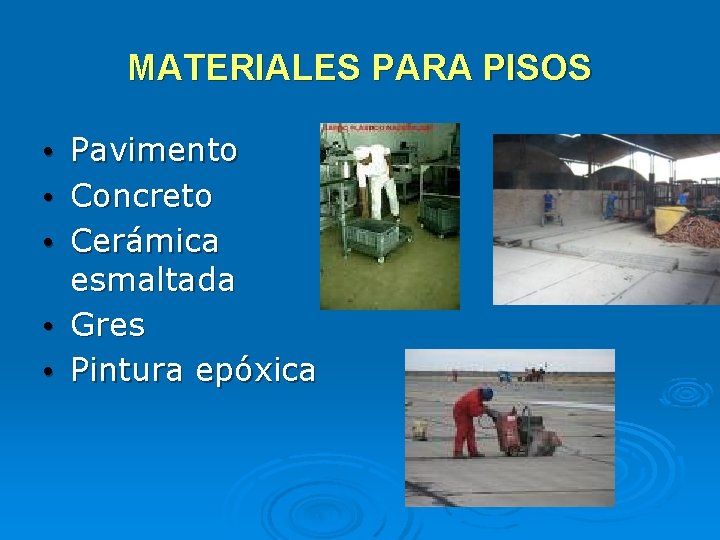

MATERIALES PARA PISOS Pavimento Concreto Cerámica esmaltada • Gres • Pintura epóxica • • •

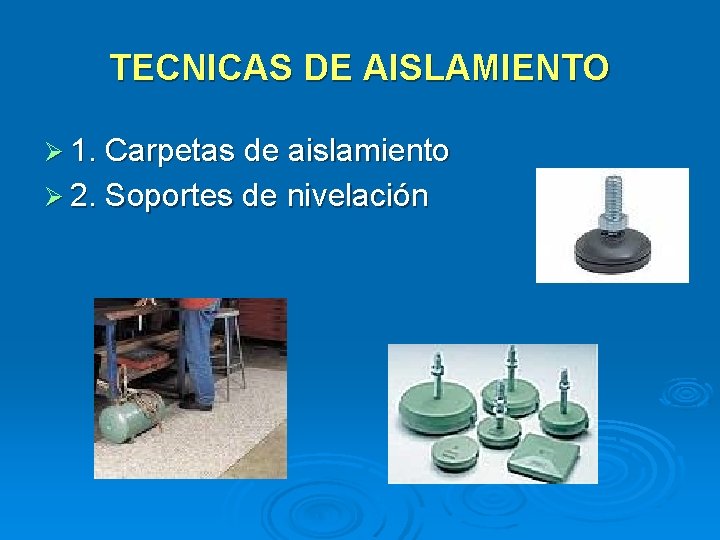

TECNICAS DE AISLAMIENTO 1. Carpetas de aislamiento 2. Soportes de nivelación

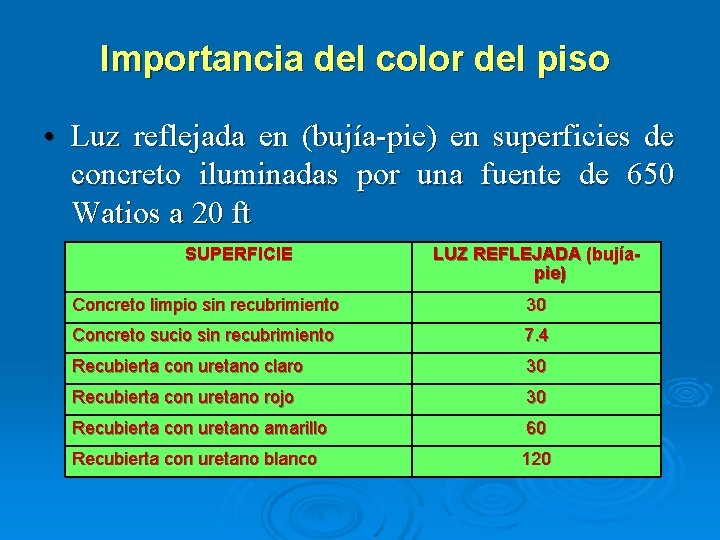

Importancia del color del piso • Luz reflejada en (bujía-pie) en superficies de concreto iluminadas por una fuente de 650 Watios a 20 ft SUPERFICIE LUZ REFLEJADA (bujíapie) Concreto limpio sin recubrimiento 30 Concreto sucio sin recubrimiento 7. 4 Recubierta con uretano claro 30 Recubierta con uretano rojo 30 Recubierta con uretano amarillo 60 Recubierta con uretano blanco 120

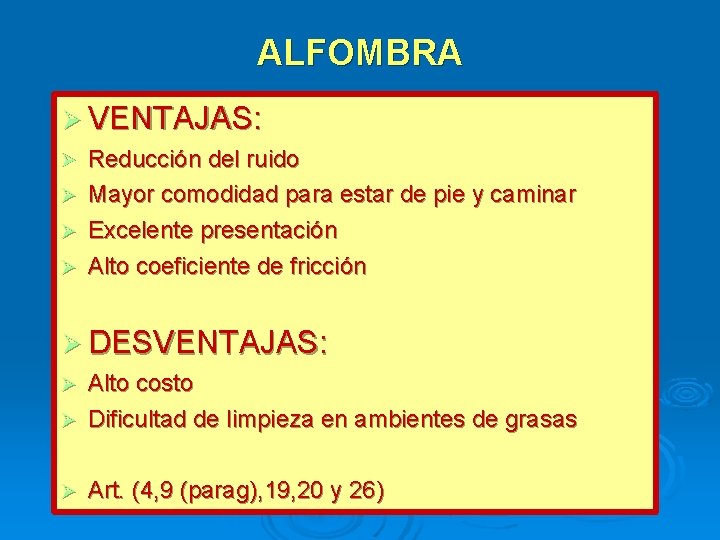

ALFOMBRA VENTAJAS: Reducción del ruido Mayor comodidad para estar de pie y caminar Excelente presentación Alto coeficiente de fricción DESVENTAJAS: Alto costo Dificultad de limpieza en ambientes de grasas Art. (4, 9 (parag), 19, 20 y 26)

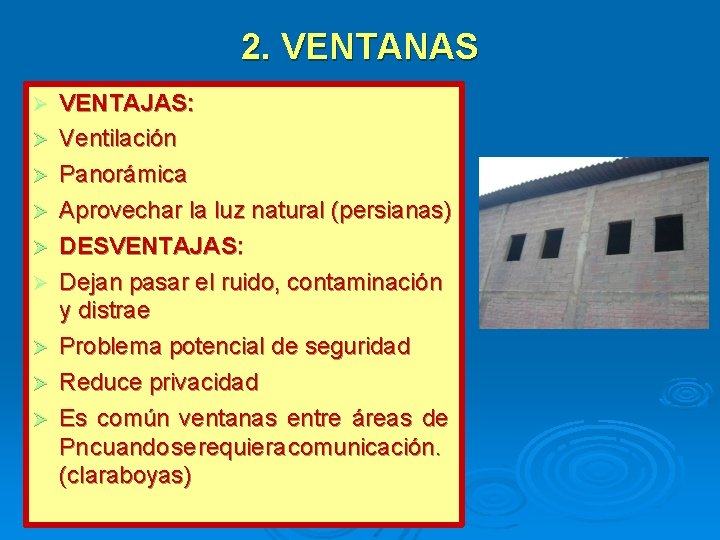

2. VENTANAS VENTAJAS: Ventilación Panorámica Aprovechar la luz natural (persianas) DESVENTAJAS: Dejan pasar el ruido, contaminación y distrae Problema potencial de seguridad Reduce privacidad Es común ventanas entre áreas de Pn cuando se requiera comunicación. (claraboyas)

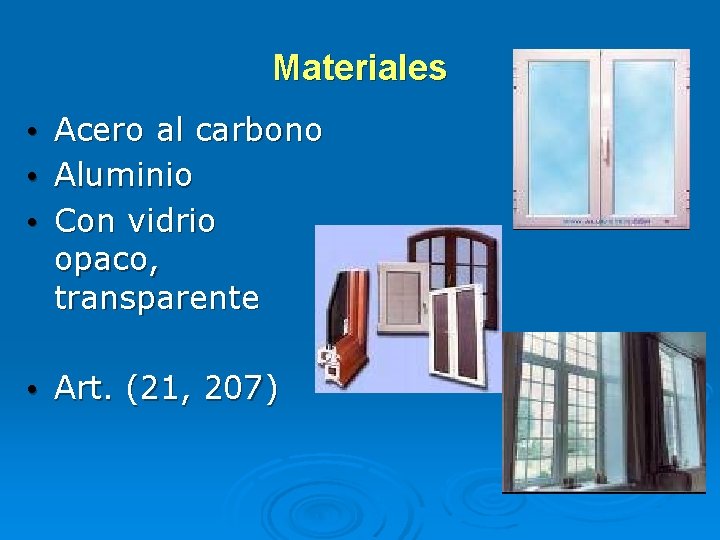

Materiales • • • Acero al carbono Aluminio Con vidrio opaco, transparente • Art. (21, 207)

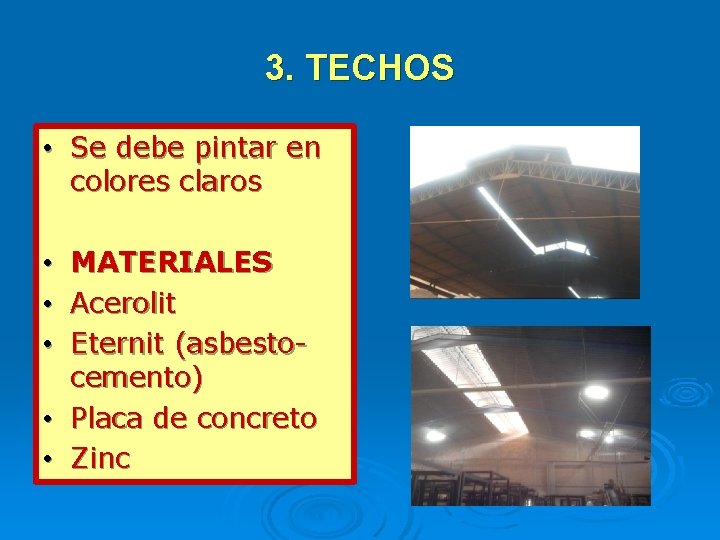

3. TECHOS • Se debe pintar en colores claros • MATERIALES • Acerolit • Eternit (asbestocemento) • Placa de concreto • Zinc

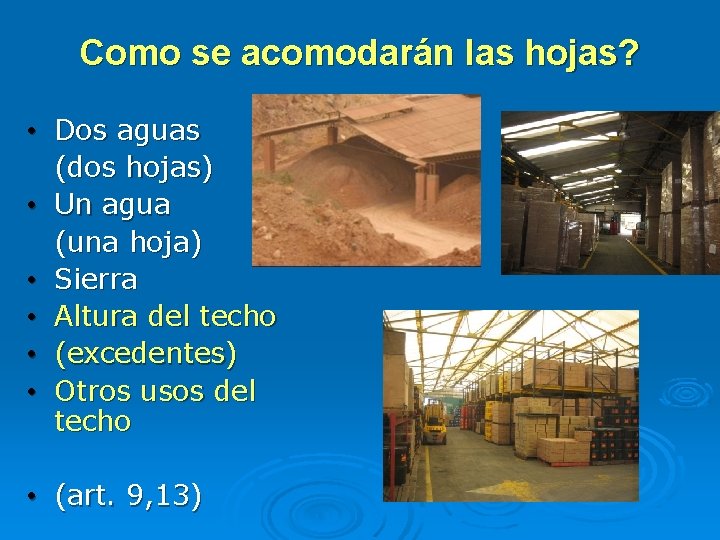

Como se acomodarán las hojas? • Dos aguas (dos hojas) • Un agua (una hoja) • Sierra • Altura del techo • (excedentes) • Otros usos del techo • (art. 9, 13)

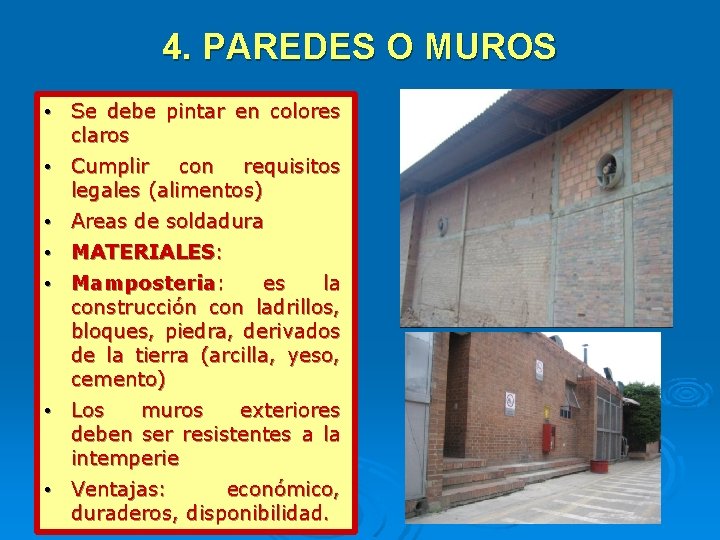

4. PAREDES O MUROS • Se debe pintar en colores claros • Cumplir con requisitos legales (alimentos) • Areas de soldadura • MATERIALES: • Mamposteria: es la construcción con ladrillos, bloques, piedra, derivados de la tierra (arcilla, yeso, cemento) • Los muros exteriores deben ser resistentes a la intemperie • Ventajas: económico, duraderos, disponibilidad.

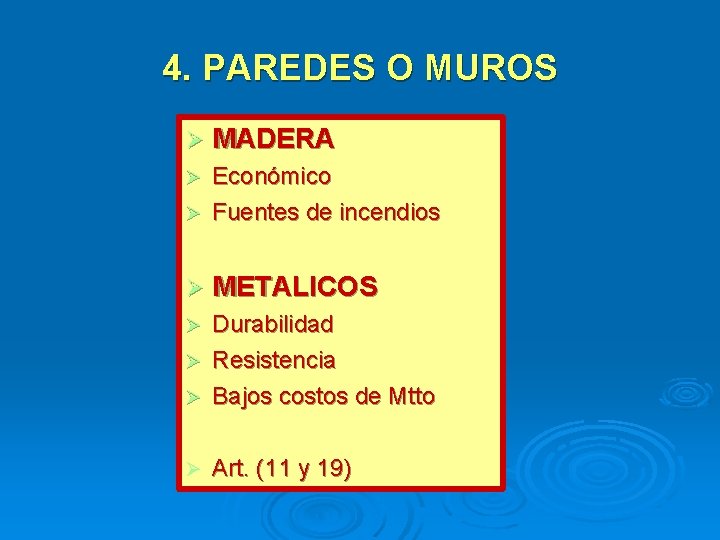

4. PAREDES O MUROS MADERA Económico Fuentes de incendios METALICOS Durabilidad Resistencia Bajos costos de Mtto Art. (11 y 19)

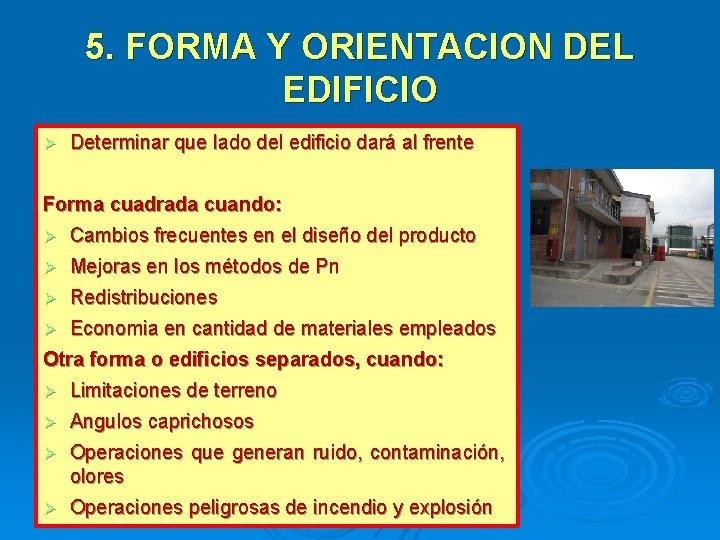

5. FORMA Y ORIENTACION DEL EDIFICIO Determinar que lado del edificio dará al frente Forma cuadrada cuando: Cambios frecuentes en el diseño del producto Mejoras en los métodos de Pn Redistribuciones Economia en cantidad de materiales empleados Otra forma o edificios separados, cuando: Limitaciones de terreno Angulos caprichosos Operaciones que generan ruido, contaminación, olores Operaciones peligrosas de incendio y explosión

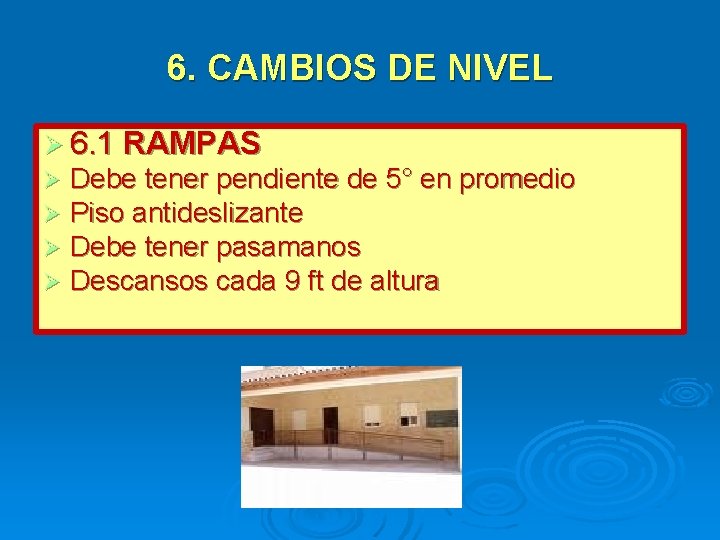

6. CAMBIOS DE NIVEL 6. 1 RAMPAS Debe tener pendiente de 5° en promedio Piso antideslizante Debe tener pasamanos Descansos cada 9 ft de altura

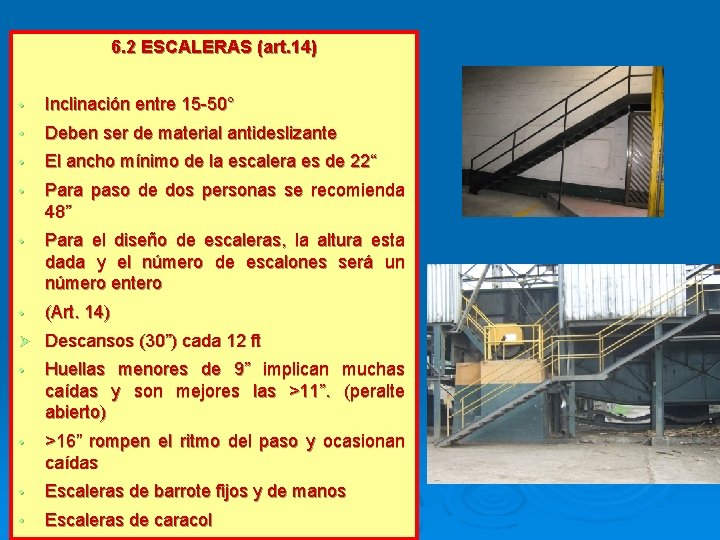

6. 2 ESCALERAS (art. 14) • Inclinación entre 15 -50° • Deben ser de material antideslizante • El ancho mínimo de la escalera es de 22“ • Para paso de dos personas se recomienda 48” • Para el diseño de escaleras, la altura esta dada y el número de escalones será un número entero • (Art. 14) Descansos (30”) cada 12 ft • Huellas menores de 9” implican muchas caídas y son mejores las >11”. (peralte abierto) • >16” rompen el ritmo del paso y ocasionan caídas • Escaleras de barrote fijos y de manos • Escaleras de caracol

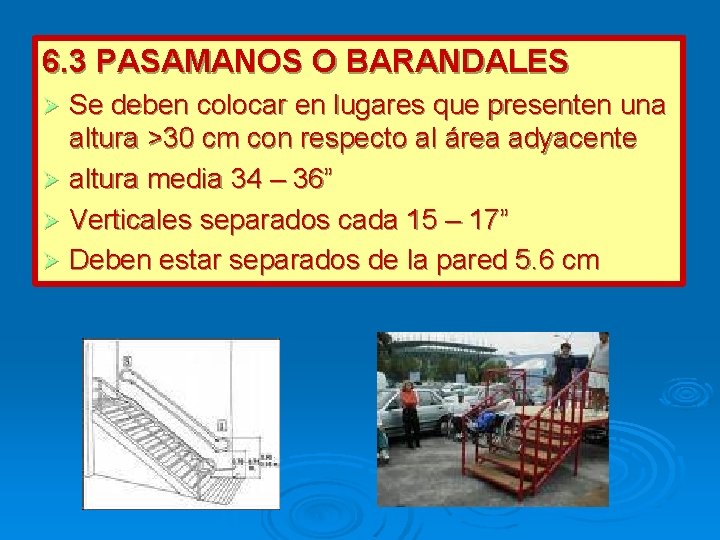

6. 3 PASAMANOS O BARANDALES Se deben colocar en lugares que presenten una altura >30 cm con respecto al área adyacente altura media 34 – 36” Verticales separados cada 15 – 17” Deben estar separados de la pared 5. 6 cm

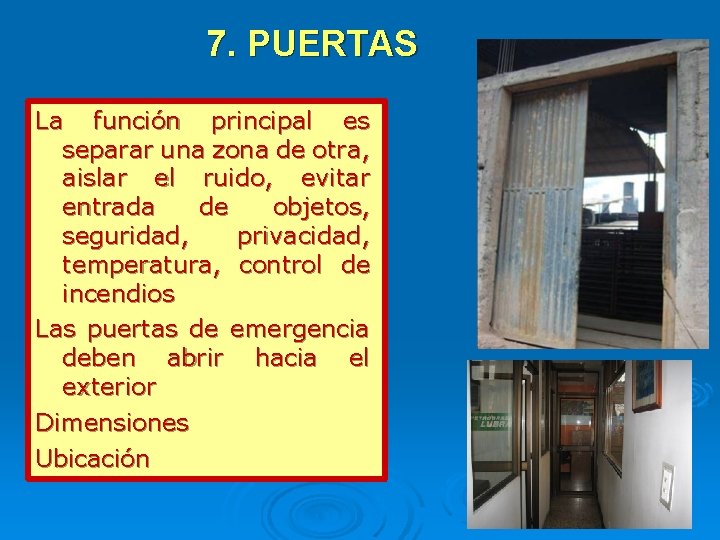

7. PUERTAS La función principal es separar una zona de otra, aislar el ruido, evitar entrada de objetos, seguridad, privacidad, temperatura, control de incendios Las puertas de emergencia deben abrir hacia el exterior Dimensiones Ubicación

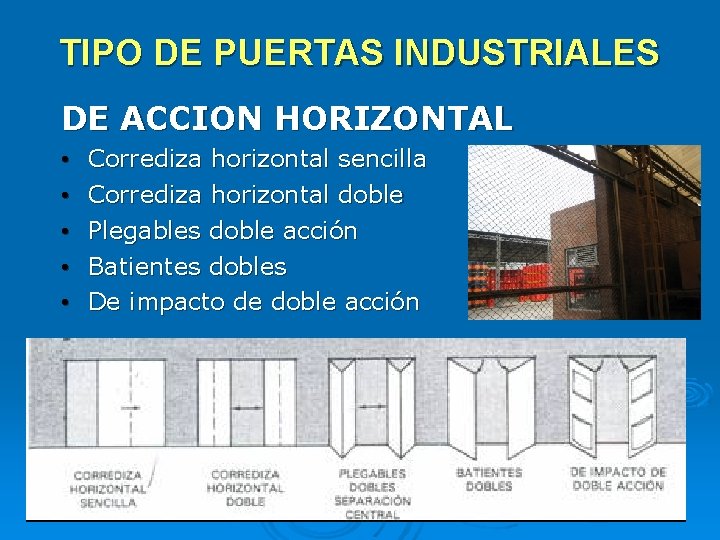

TIPO DE PUERTAS INDUSTRIALES DE ACCION HORIZONTAL • • • Corrediza horizontal sencilla Corrediza horizontal doble Plegables doble acción Batientes dobles De impacto de doble acción

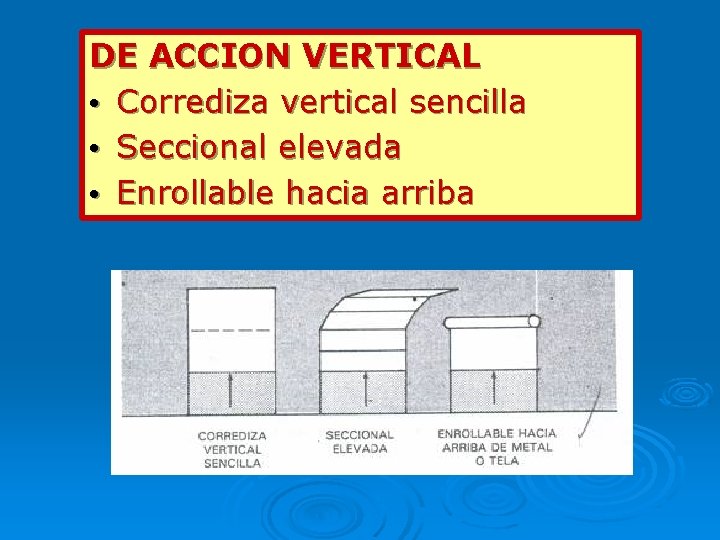

DE ACCION VERTICAL • Corrediza vertical sencilla • Seccional elevada • Enrollable hacia arriba

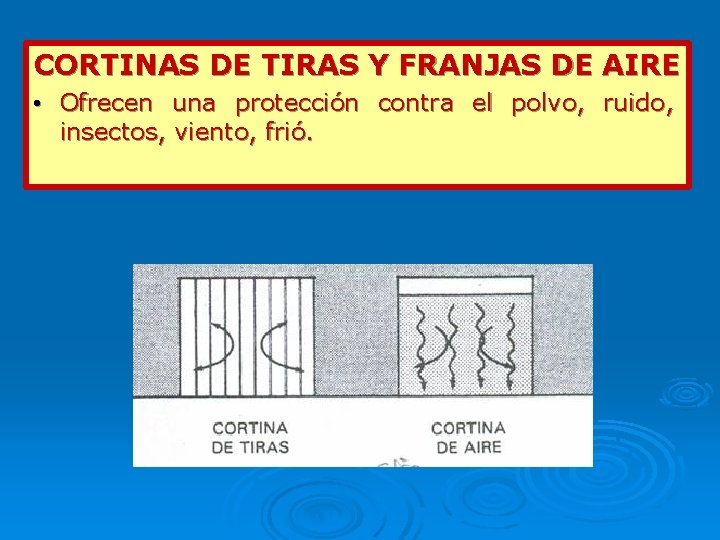

CORTINAS DE TIRAS Y FRANJAS DE AIRE • Ofrecen una protección contra el polvo, ruido, insectos, viento, frió.

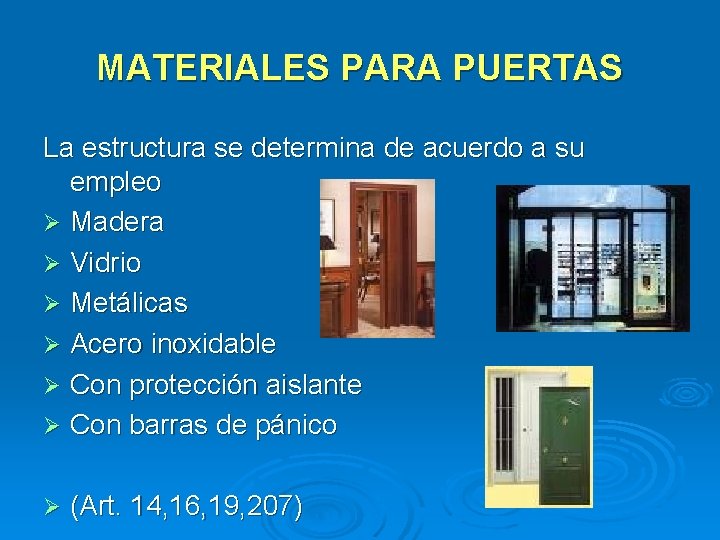

MATERIALES PARA PUERTAS La estructura se determina de acuerdo a su empleo Madera Vidrio Metálicas Acero inoxidable Con protección aislante Con barras de pánico (Art. 14, 16, 19, 207)
