EQUIPE DO ESCRITRIO MODELO DO CURSO DE ENGENHARIA

EQUIPE DO ESCRITÓRIO MODELO DO CURSO DE ENGENHARIA CIVIL, REALIZOU IMPORTANTES PROJETOS PARA PASSO FUNDO EM 2017 -2

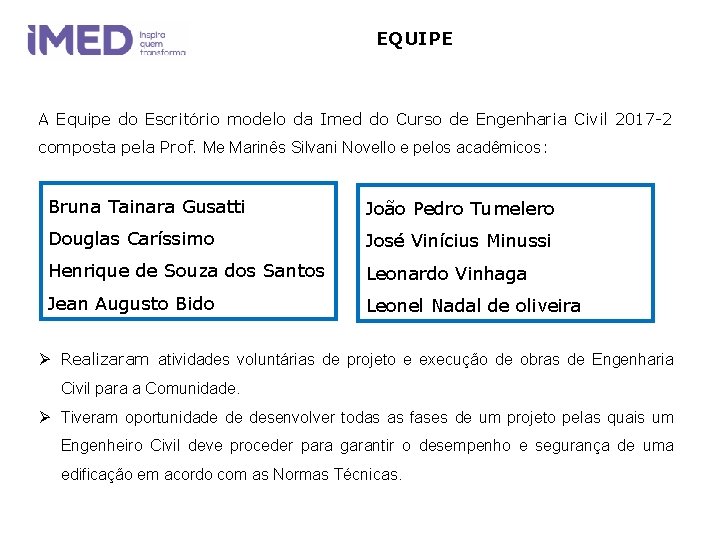

EQUIPE A Equipe do Escritório modelo da Imed do Curso de Engenharia Civil 2017 -2 composta pela Prof. Me Marinês Silvani Novello e pelos acadêmicos: Bruna Tainara Gusatti João Pedro Tumelero Douglas Caríssimo José Vinícius Minussi Henrique de Souza dos Santos Leonardo Vinhaga Jean Augusto Bido Leonel Nadal de oliveira Ø Realizaram atividades voluntárias de projeto e execução de obras de Engenharia Civil para a Comunidade. Ø Tiveram oportunidade de desenvolver todas as fases de um projeto pelas quais um Engenheiro Civil deve proceder para garantir o desempenho e segurança de uma edificação em acordo com as Normas Técnicas.

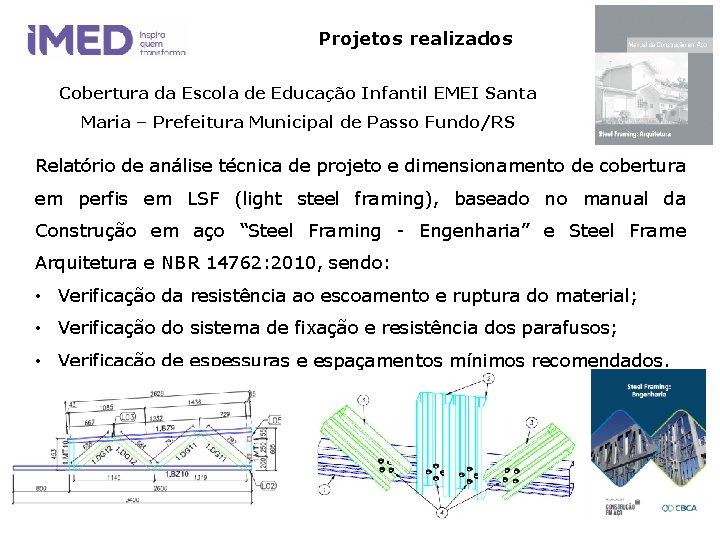

Projetos realizados Cobertura da Escola de Educação Infantil EMEI Santa Maria – Prefeitura Municipal de Passo Fundo/RS Relatório de análise técnica de projeto e dimensionamento de cobertura em perfis em LSF (light steel framing), baseado no manual da Construção em aço “Steel Framing - Engenharia” e Steel Frame Arquitetura e NBR 14762: 2010, sendo: • Verificação da resistência ao escoamento e ruptura do material; • Verificação do sistema de fixação e resistência dos parafusos; • Verificação de espessuras e espaçamentos mínimos recomendados.

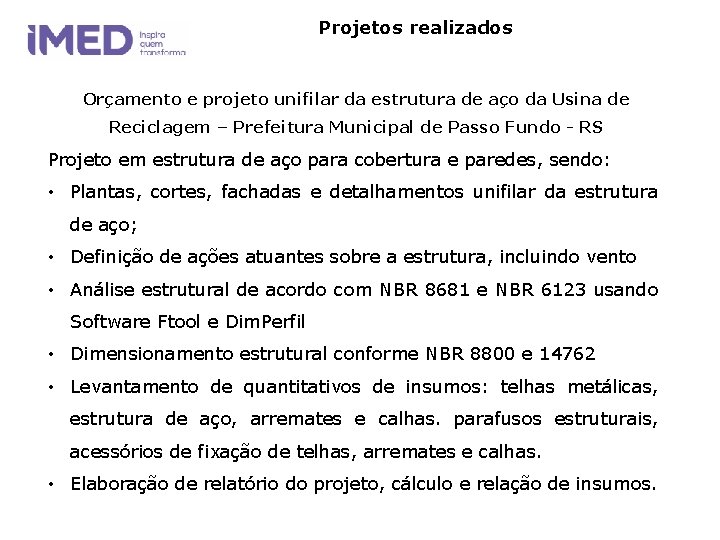

Projetos realizados Orçamento e projeto unifilar da estrutura de aço da Usina de Reciclagem – Prefeitura Municipal de Passo Fundo - RS Projeto em estrutura de aço para cobertura e paredes, sendo: • Plantas, cortes, fachadas e detalhamentos unifilar da estrutura de aço; • Definição de ações atuantes sobre a estrutura, incluindo vento • Análise estrutural de acordo com NBR 8681 e NBR 6123 usando Software Ftool e Dim. Perfil • Dimensionamento estrutural conforme NBR 8800 e 14762 • Levantamento de quantitativos de insumos: telhas metálicas, estrutura de aço, arremates e calhas. parafusos estruturais, acessórios de fixação de telhas, arremates e calhas. • Elaboração de relatório do projeto, cálculo e relação de insumos.

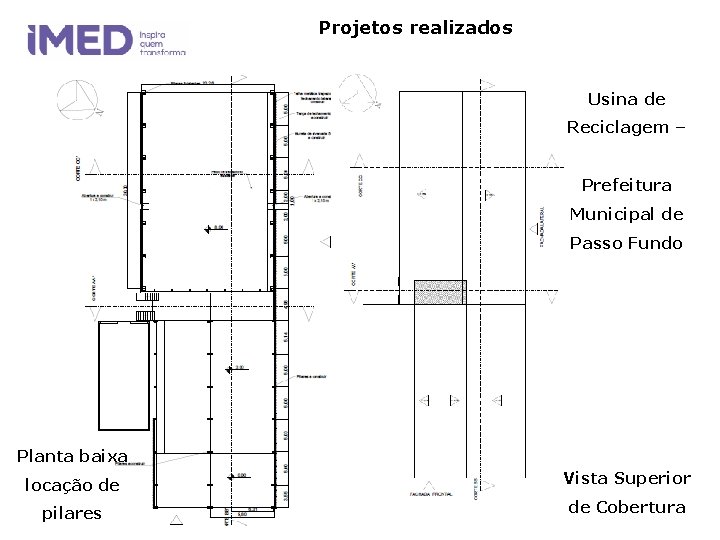

Projetos realizados Usina de Reciclagem – Prefeitura Municipal de Passo Fundo Planta baixa locação de Vista Superior pilares de Cobertura

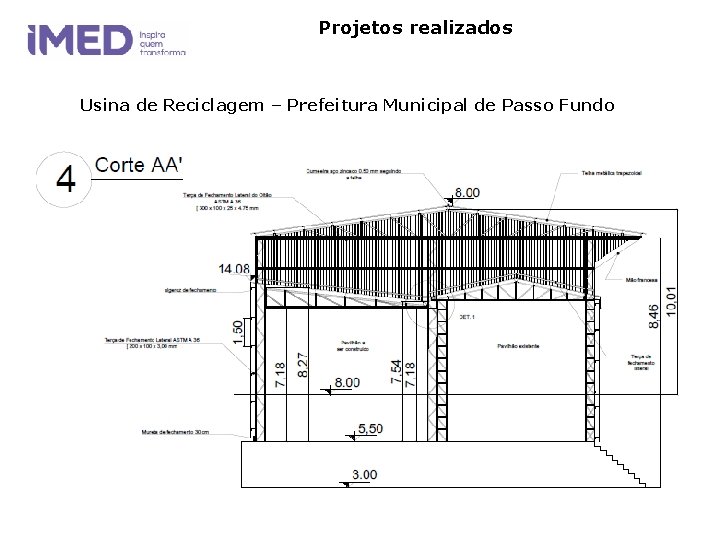

Projetos realizados Usina de Reciclagem – Prefeitura Municipal de Passo Fundo

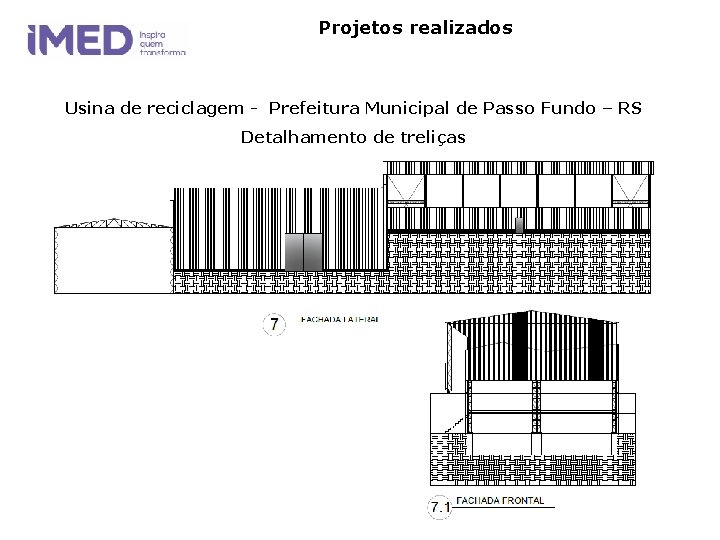

Projetos realizados Usina de reciclagem - Prefeitura Municipal de Passo Fundo – RS Detalhamento de treliças

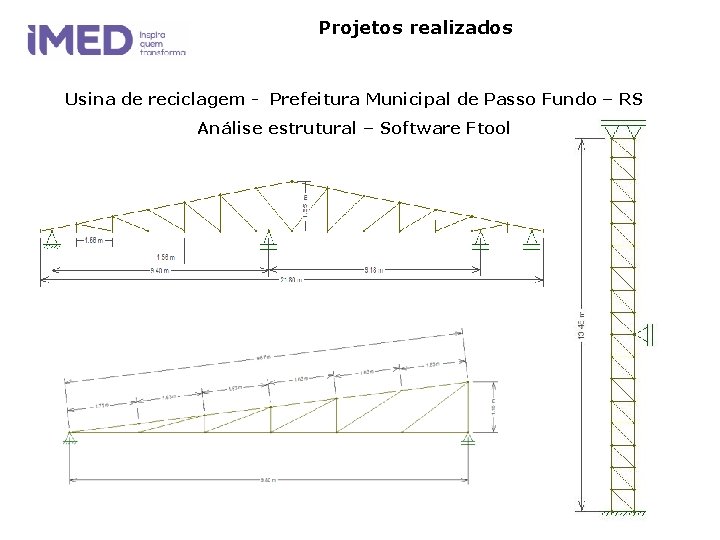

Projetos realizados Usina de reciclagem - Prefeitura Municipal de Passo Fundo – RS Análise estrutural – Software Ftool

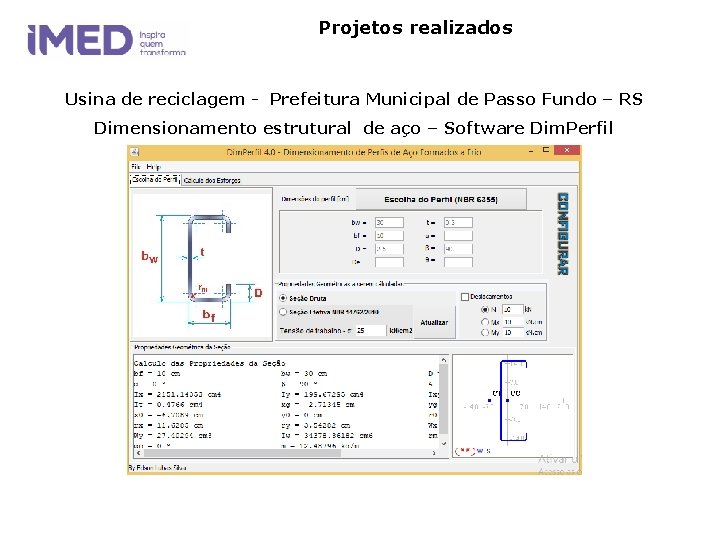

Projetos realizados Usina de reciclagem - Prefeitura Municipal de Passo Fundo – RS Dimensionamento estrutural de aço – Software Dim. Perfil

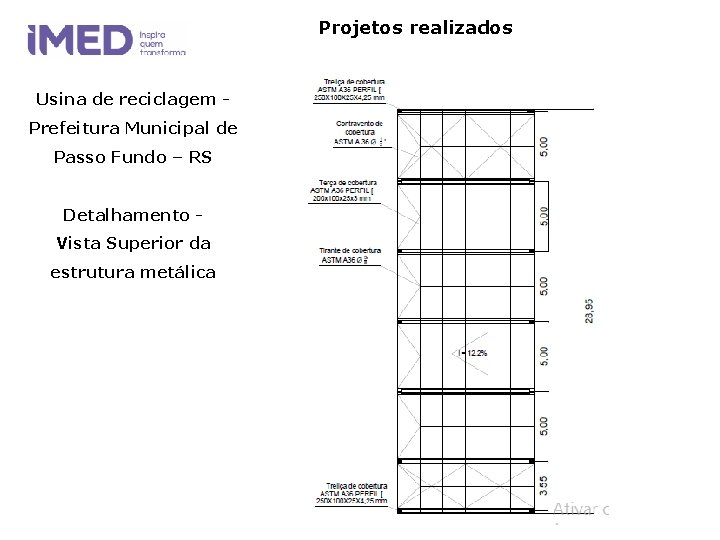

Projetos realizados Usina de reciclagem Prefeitura Municipal de Passo Fundo – RS Detalhamento Vista Superior da estrutura metálica

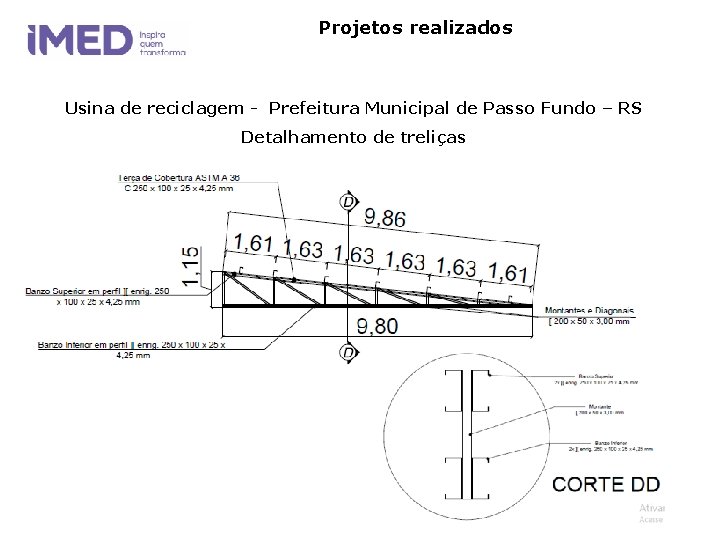

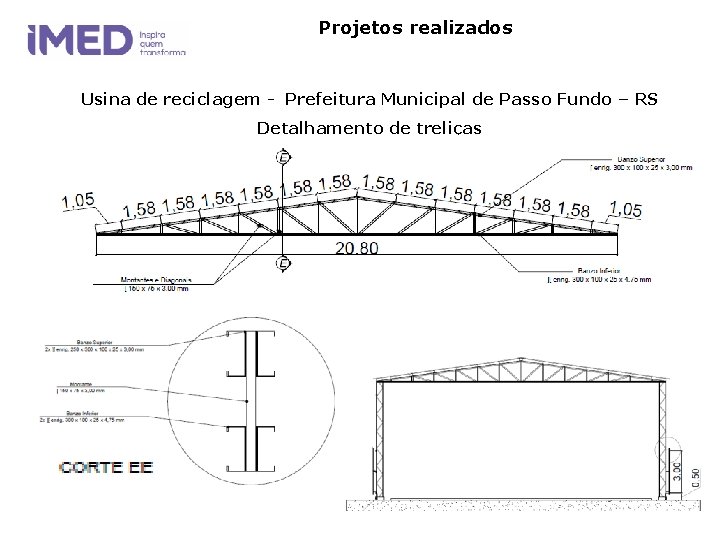

Projetos realizados Usina de reciclagem - Prefeitura Municipal de Passo Fundo – RS Detalhamento de treliças

Projetos realizados Usina de reciclagem - Prefeitura Municipal de Passo Fundo – RS Detalhamento de treliças

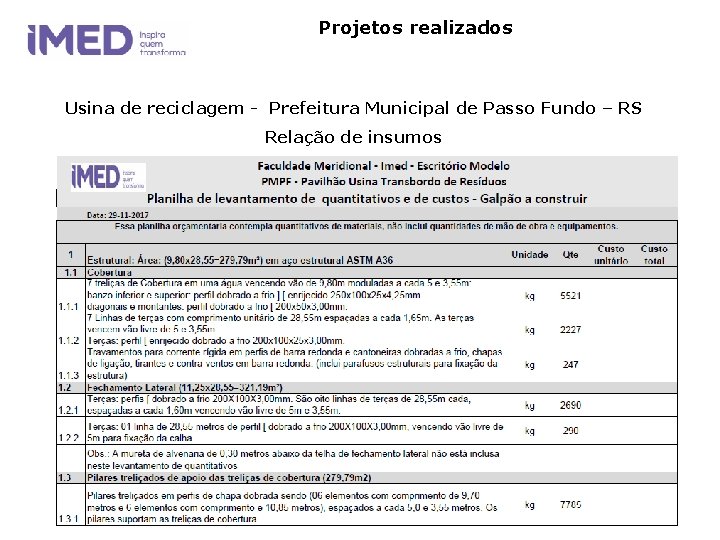

Projetos realizados Usina de reciclagem - Prefeitura Municipal de Passo Fundo – RS Relação de insumos

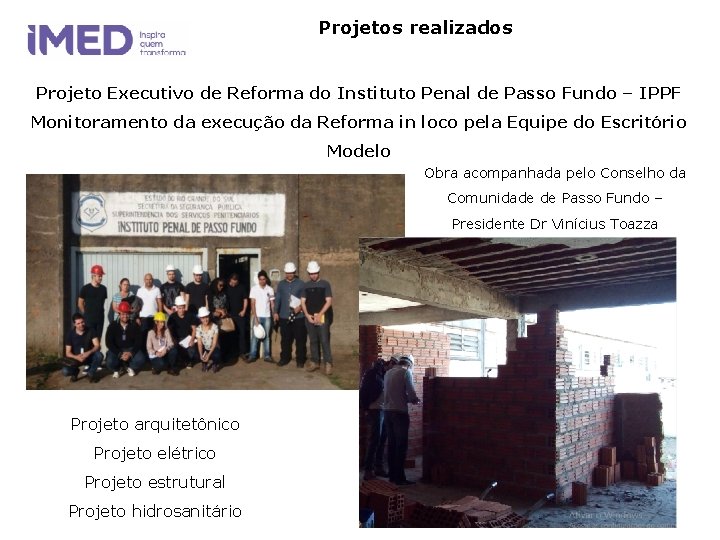

Projetos realizados Projeto Executivo de Reforma do Instituto Penal de Passo Fundo – IPPF Monitoramento da execução da Reforma in loco pela Equipe do Escritório Modelo Obra acompanhada pelo Conselho da Comunidade de Passo Fundo – Presidente Dr Vinícius Toazza Projeto arquitetônico Projeto elétrico Projeto estrutural Projeto hidrosanitário

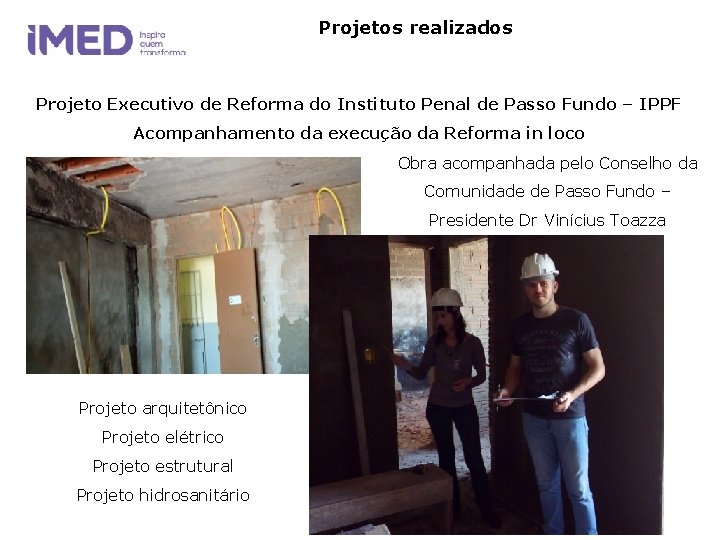

Projetos realizados Projeto Executivo de Reforma do Instituto Penal de Passo Fundo – IPPF Acompanhamento da execução da Reforma in loco Obra acompanhada pelo Conselho da Comunidade de Passo Fundo – Presidente Dr Vinícius Toazza Projeto arquitetônico Projeto elétrico Projeto estrutural Projeto hidrosanitário

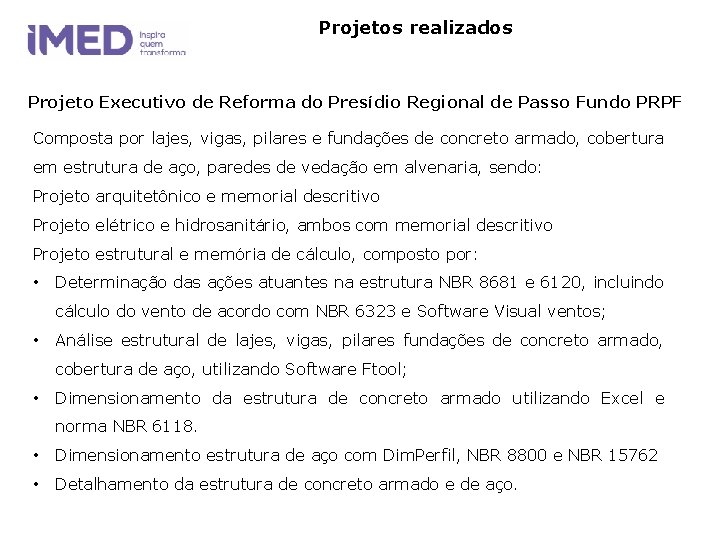

Projetos realizados Projeto Executivo de Reforma do Presídio Regional de Passo Fundo PRPF Composta por lajes, vigas, pilares e fundações de concreto armado, cobertura em estrutura de aço, paredes de vedação em alvenaria, sendo: Projeto arquitetônico e memorial descritivo Projeto elétrico e hidrosanitário, ambos com memorial descritivo Projeto estrutural e memória de cálculo, composto por: • Determinação das ações atuantes na estrutura NBR 8681 e 6120, incluindo cálculo do vento de acordo com NBR 6323 e Software Visual ventos; • Análise estrutural de lajes, vigas, pilares fundações de concreto armado, cobertura de aço, utilizando Software Ftool; • Dimensionamento da estrutura de concreto armado utilizando Excel e norma NBR 6118. • Dimensionamento estrutura de aço com Dim. Perfil, NBR 8800 e NBR 15762 • Detalhamento da estrutura de concreto armado e de aço.

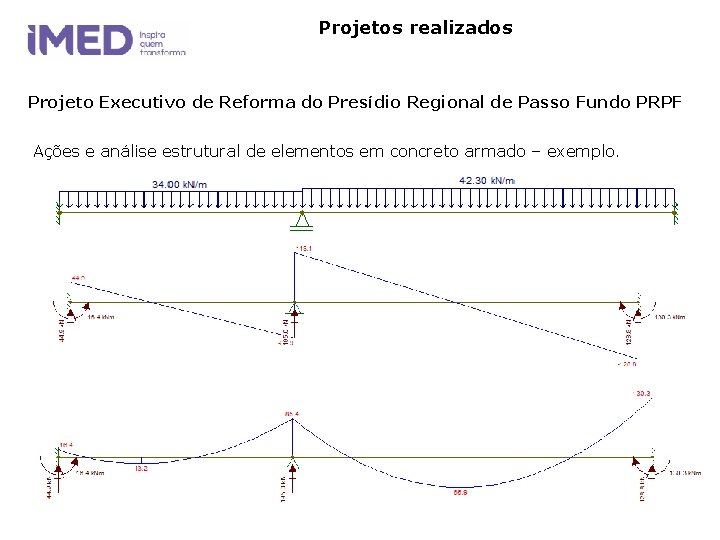

Projetos realizados Projeto Executivo de Reforma do Presídio Regional de Passo Fundo PRPF Ações e análise estrutural de elementos em concreto armado – exemplo.

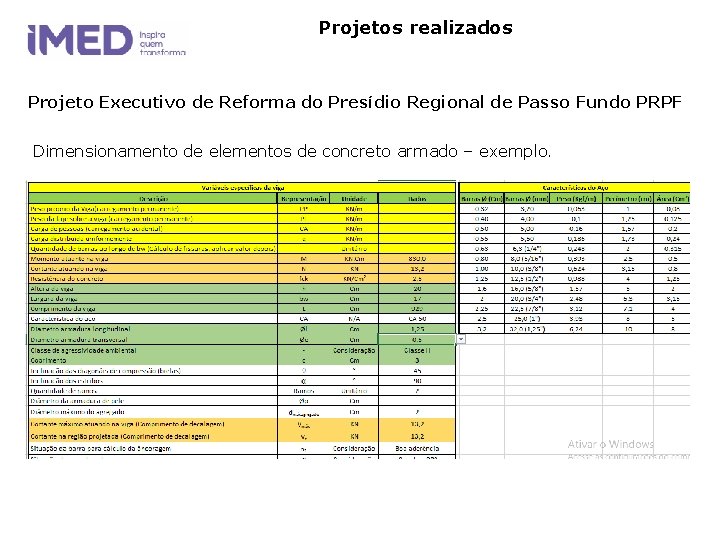

Projetos realizados Projeto Executivo de Reforma do Presídio Regional de Passo Fundo PRPF Dimensionamento de elementos de concreto armado – exemplo.

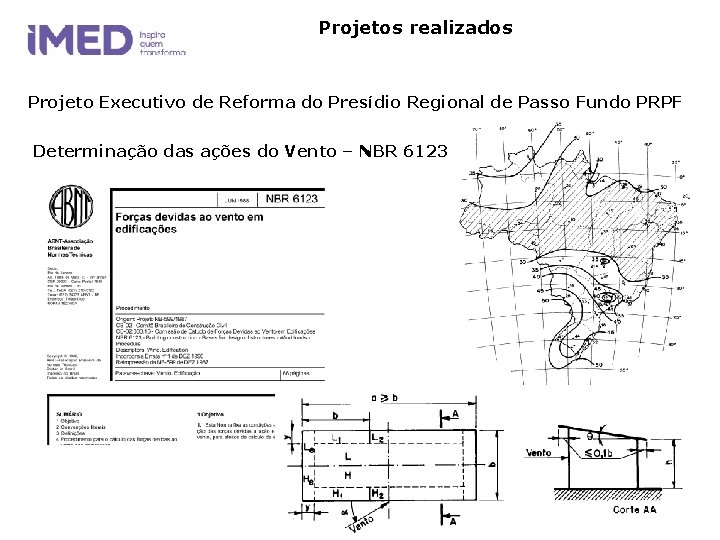

Projetos realizados Projeto Executivo de Reforma do Presídio Regional de Passo Fundo PRPF Determinação das ações do Vento – NBR 6123

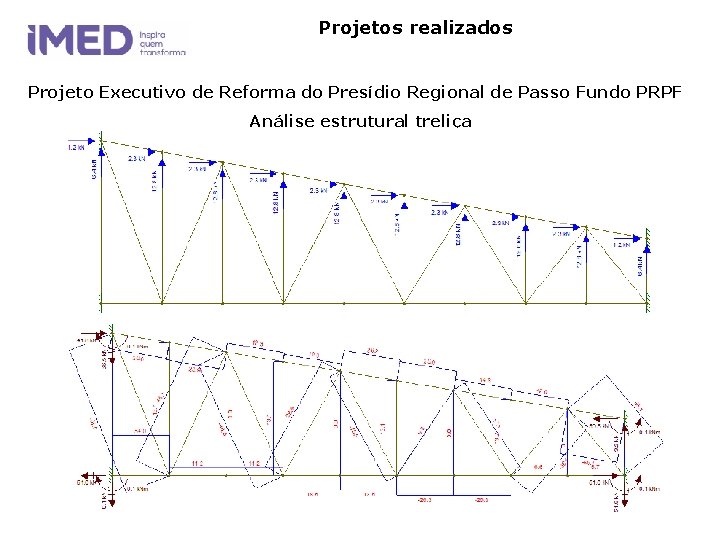

Projetos realizados Projeto Executivo de Reforma do Presídio Regional de Passo Fundo PRPF Análise estrutural treliça

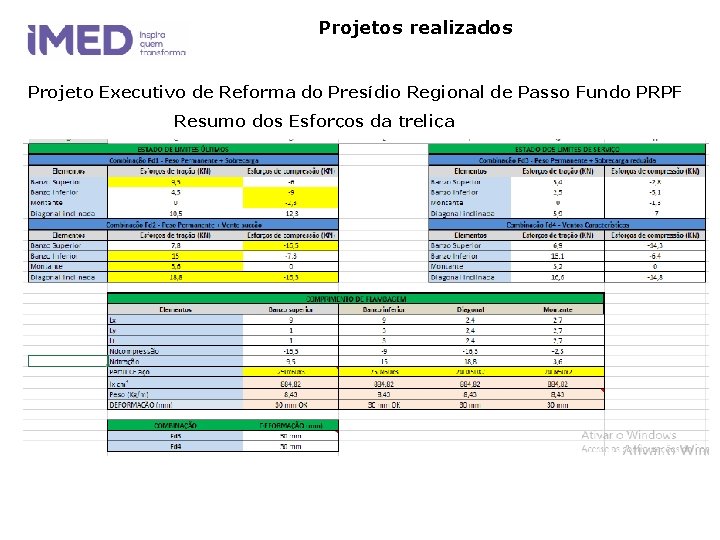

Projetos realizados Projeto Executivo de Reforma do Presídio Regional de Passo Fundo PRPF Resumo dos Esforços da treliça

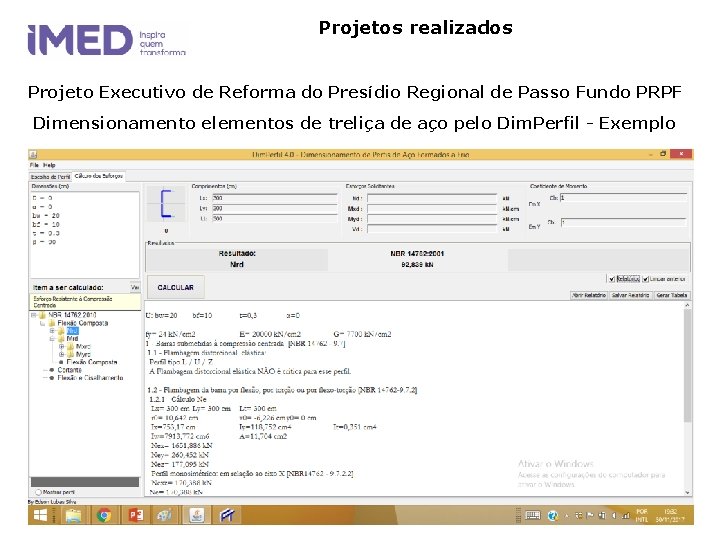

Projetos realizados Projeto Executivo de Reforma do Presídio Regional de Passo Fundo PRPF Dimensionamento elementos de treliça de aço pelo Dim. Perfil - Exemplo

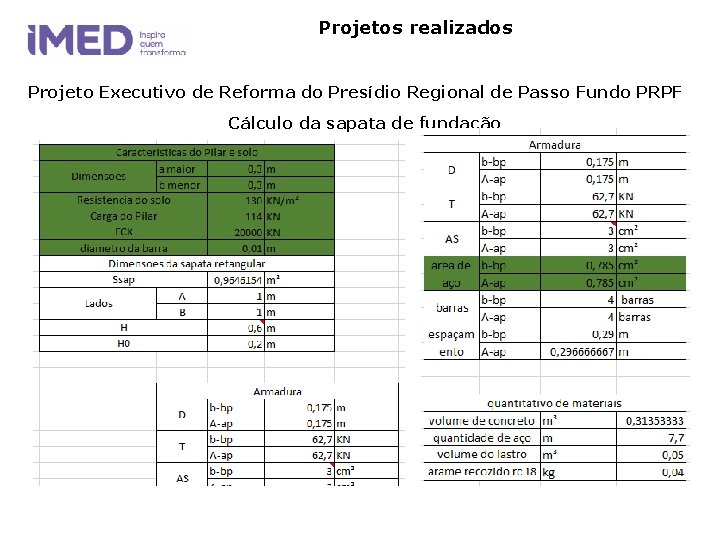

Projetos realizados Projeto Executivo de Reforma do Presídio Regional de Passo Fundo PRPF Cálculo da sapata de fundação

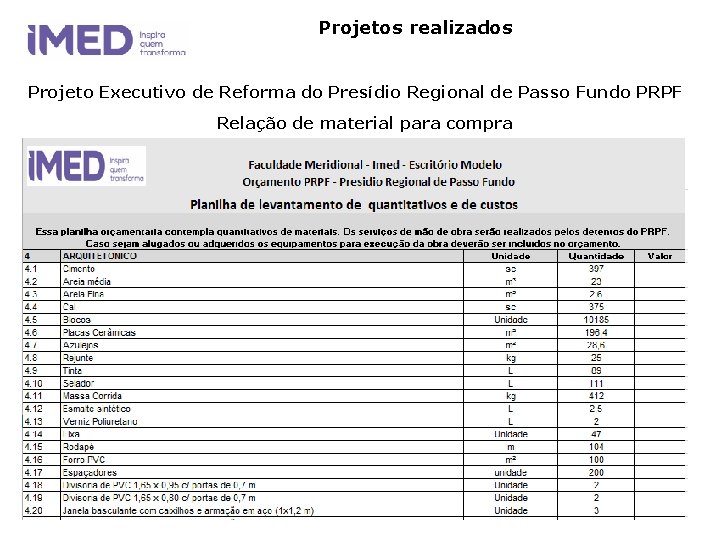

Projetos realizados Projeto Executivo de Reforma do Presídio Regional de Passo Fundo PRPF Relação de material para compra

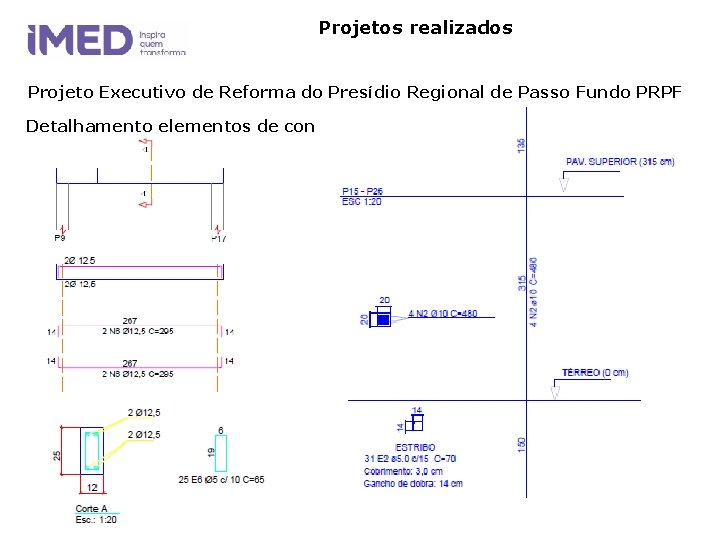

Projetos realizados Projeto Executivo de Reforma do Presídio Regional de Passo Fundo PRPF Detalhamento elementos de concreto armado

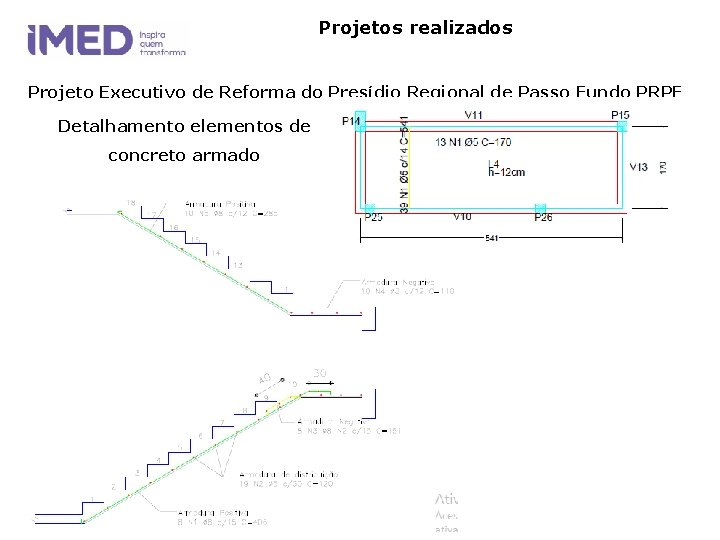

Projetos realizados Projeto Executivo de Reforma do Presídio Regional de Passo Fundo PRPF Detalhamento elementos de concreto armado

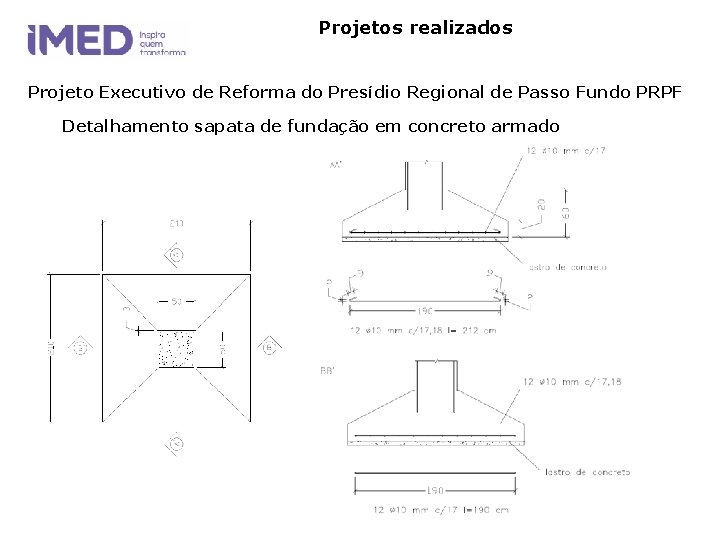

Projetos realizados Projeto Executivo de Reforma do Presídio Regional de Passo Fundo PRPF Detalhamento sapata de fundação em concreto armado

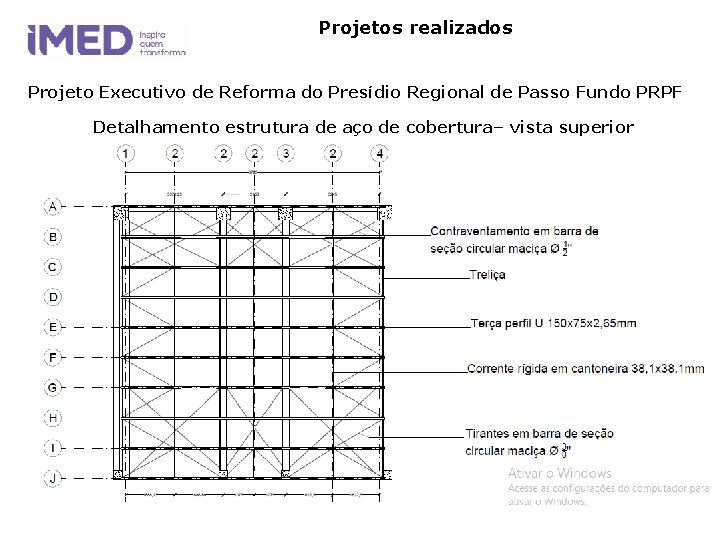

Projetos realizados Projeto Executivo de Reforma do Presídio Regional de Passo Fundo PRPF Detalhamento estrutura de aço de cobertura– vista superior

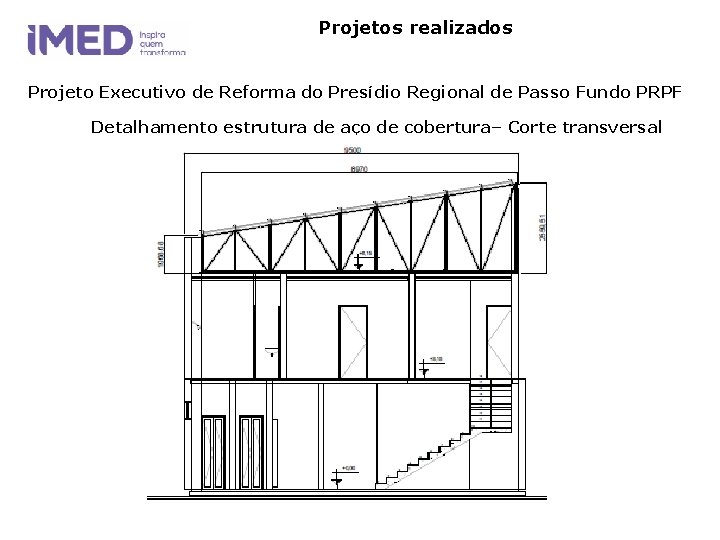

Projetos realizados Projeto Executivo de Reforma do Presídio Regional de Passo Fundo PRPF Detalhamento estrutura de aço de cobertura– Corte transversal

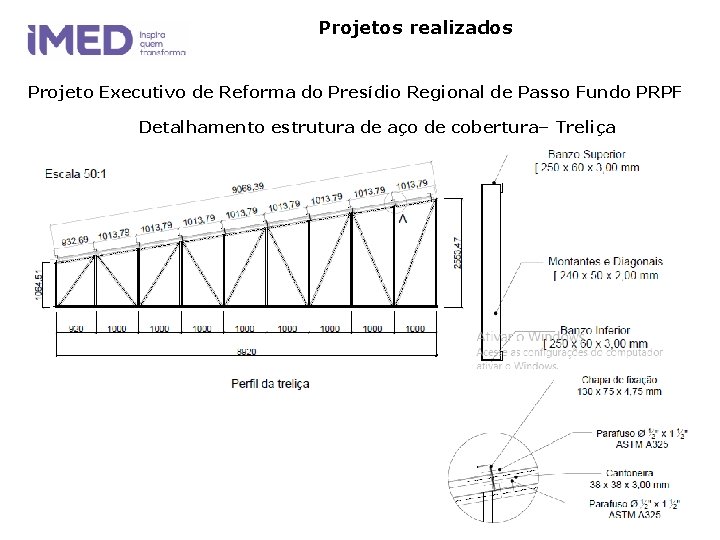

Projetos realizados Projeto Executivo de Reforma do Presídio Regional de Passo Fundo PRPF Detalhamento estrutura de aço de cobertura– Treliça
