Elektronički uređaji u vozilima Multimedijalni uređaji dipl. ing Vulić Ivan -Tehnička i industrijska škola Ruđera Boškovića u Sinju
Multimedijalni uređaji u vozilu • U ove uređaje ubrajamo: o o Audio uređaje (radio, kasetofon, CD ili DVD player, zvučnici, pojačala) Video uređaje (DVD player, TV tuner, kamera za vožnju unatrag) Navigacijske uređaje (Satelitska navigacija ili nadzor vozila) Telekomunikacijske uređaje (Priključci za mobilne telefone, SMS dojava, Bluetooth priključci itd. )
Multimedijalni uređaji u vozilu • Vozila s bogatom dodatnom opremom su opremljena su mnoštvom multimedijalnih uređaja. • Kod vozila sa slabijom dodatnom opremom na zahtjev korisnika je moguće ugraditi dodatne multimedijalne sadržaje.
Audio uređaji u vozilu • Centralna jedinica (Head Unit) zvučnog sustava u vozilu je nekad bio radioprijemnik (AM, FM tuner).
Audio uređaji u vozilu • Razvojem tehnike kao centralne jedinice u vozila se ugrađuju radiokasetofoni, CD playeri te DVD playeri.

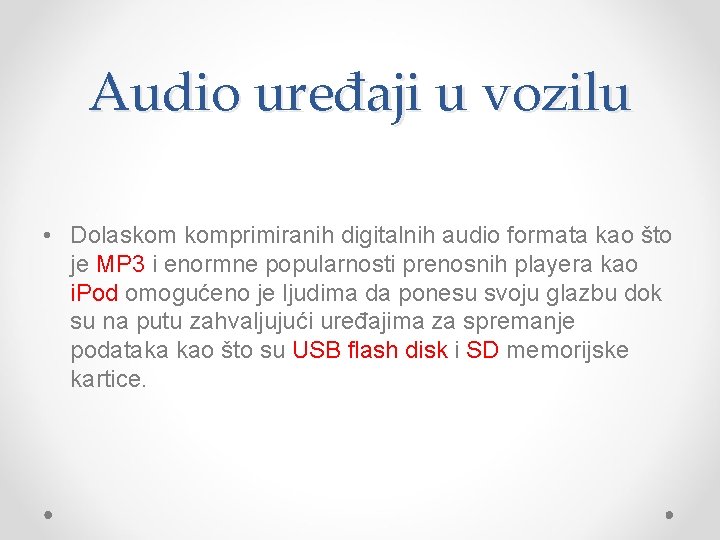

Audio uređaji u vozilu • Dolaskom komprimiranih digitalnih audio formata kao što je MP 3 i enormne popularnosti prenosnih playera kao i. Pod omogućeno je ljudima da ponesu svoju glazbu dok su na putu zahvaljujući uređajima za spremanje podataka kao što su USB flash disk i SD memorijske kartice.
Audio uređaji u vozilu • Napretkom satelitskog radija i pojavom HD radija i DVD audio zapisa dodane su nove opcije za audiofile u automobilu. • Bluetooth tehnologija omogućuje vozačima prijenos poziva i glazbe sa njihovih mobilnih telefona na zvučnike u automobilu.
Audio uređaji u vozilu • Osim toga, auto radia sada ne reproduciraju samo glazbu. Mnogi veći stereo sustavi u automobilu imaju zaslon osjetljiv na dodir (touch screen LCD display) s integriranom GPS navigacijom i reprodukcijom DVD video zapisa.
Audio uređaji u vozilu
Audio uređaji u vozilu • Povrh svega toga postoje još mnoge druge mogućnosti kad je u pitanju kvaliteta zvuka. Da li želite autoradio s izlazima za vanjsko pojačalo, želite li dodatni subwoofer, kakvo vanjsko pojačalo želite. • Pojačala mogu biti s ugrađenom elektronskom skretnicom za visokotonske, srednjetonske i bas zvučnike za vrhunsku kvalitetu zvuka.

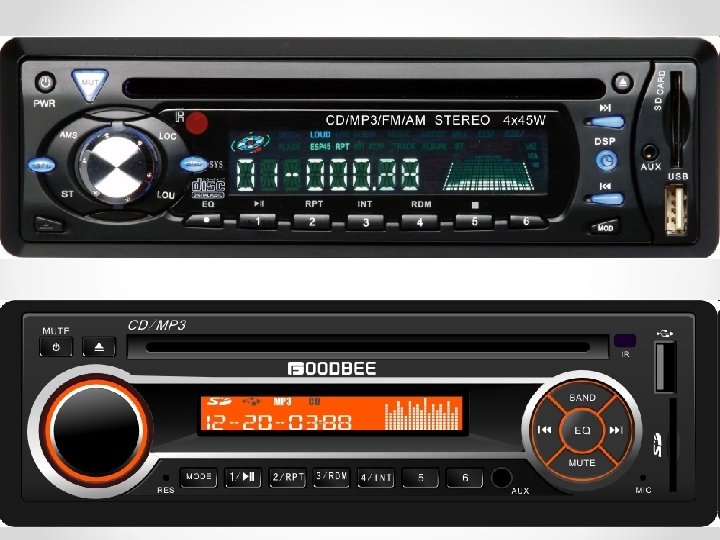

CD player • Osnovne funkcije: o o CD reprodukcija (play, stop, pause, FFW, RW) FM, AM, MW, LW radio reprodukcija Memoriranje radio stanica Reguliranje zvučne slike (tone control, balance, bass, treble) itd. . .

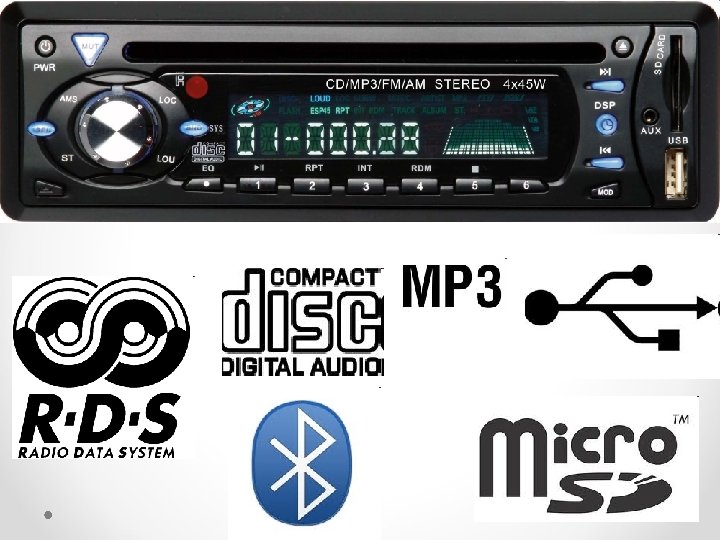

CD player • Dodatne funkcije: o Reprodukcija MP 3, WMA i drugih komprimiranih glazbenih formata o RDS (Radio data system) i TC (Traffic control stanje na cestama) o RCA izlaz za pojačalo ili predpojačalo o Zaštita (CODE ili odvojiva prednja ploča) o USB i SD priključci (vanjska memorija) o Bluetooth povezivost o Spajanje mobilnog telefona o AUX ulaz (RCA ili 3 mm jack) o Upravljanje s CD izmjenjivačem
Ugradnja CD playera • Alat potreban za ugradnju:

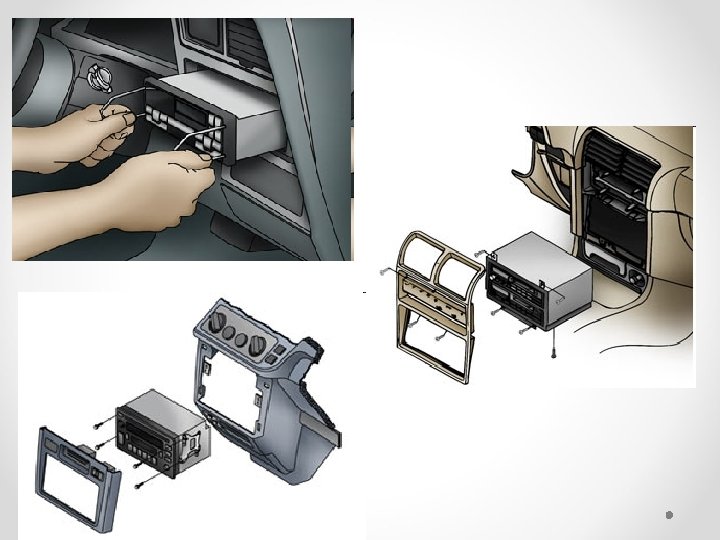

Ugradnja CD playera • Prije bilo kakve radnje na električnim instalacijama u vozilu obavezno odspojimo kleme sa akumulatora. • Da bi smo ugradili novi CD player trebamo ukloniti stari audio uređaj. • Za vađenje originalnog audio uređaja potrebno je imati specijalni alat takozvane izvlakače.
Ugradnja CD playera • Sljedeći korak je odspajanje antenskog i ISO priključka sa originalnog audio uređaja.
Ugradnja CD playera • Ukoliko nam audio konektor sa vozila ne odgovara novom audio uređaju potrebno je prespojiti pojedine vodiče. • Spajanje možemo izvršiti direktno (uvezivanjem, krimpanjem ili lemljenjem) vodiča ili preko konektoraadaptera. • Prije bilo kakvog spajanja obavezno provjeriti upute proizvođača.
Ugradnja CD playera • Većina vozila za spajanje audio uređaja koristi standardni ISO priključak:
ISO priključak
Ugradnja CD playera • Kad smo pripremili konektor za novi audio uređaj trebamo pripremiti i montažu. • Najčešći način montaže je pomoću željeznog okvira koji se učvrsti za okolnu plastiku. • Dodatni načini montaže mogu biti letvice ili gumene podloške koje smanjuju vibracije.
Ugradnja CD playera
Ugradnja CD playera
Zvučnici • Zvučnik je elektromehanički pretvornik koji pobuđen električnim signalom proizvodi zvuk čujnih frekvencija (frekvencije koje ljudsko uho može čuti). • Od 20 Hz do 20 k. Hz • Prema načinu pretvaranje električne energije u zvuk razlikujemo: o Elektrodinamički zvučnik o Elektrostatski zvučnik o Piezoelektrični zvučnik
Zvučnici • Elektrodinamički zvučnik:
Elektrodinamički zvučnik • Princip rada: kada kroz zavojnicu teče el. struja stvara se magnetsko polje. To mag. polje suprostavlja se mag. polju stalnog magneta unutar kojeg je smještena zavojnica. . . posljedica je gibanje (titranje) zavojnice u ritmu el. struje (frekvencija) koje se prenosi na membranu koja proizvodi zvuk.
Elektrodinamički zvučnik https: //www. youtube. com/watch? v=UNYSFIQc. Rn. E
Elektrodinamički zvučnik

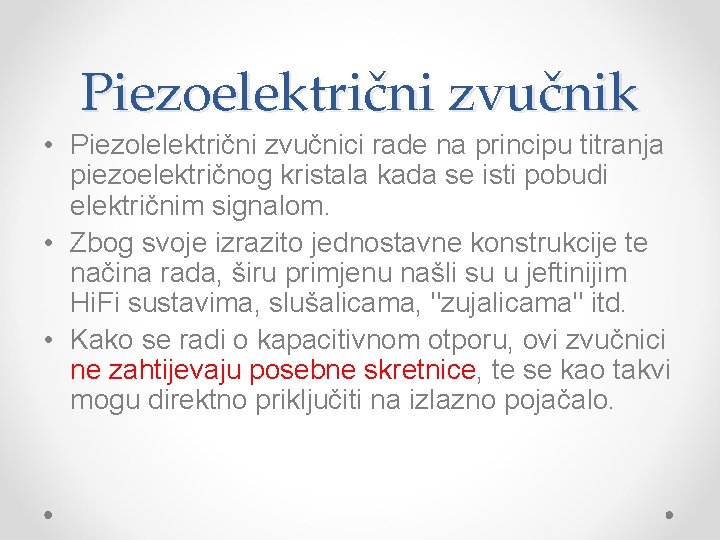

Piezoelektrični zvučnik • Piezolelektrični zvučnici rade na principu titranja piezoelektričnog kristala kada se isti pobudi električnim signalom. • Zbog svoje izrazito jednostavne konstrukcije te načina rada, širu primjenu našli su u jeftinijim Hi. Fi sustavima, slušalicama, "zujalicama" itd. • Kako se radi o kapacitivnom otporu, ovi zvučnici ne zahtijevaju posebne skretnice, te se kao takvi mogu direktno priključiti na izlazno pojačalo.
Piezoelektrični zvučnik
Vrste auto zvučnika • Po obliku auto zvučnici mogu biti okrugli ili elipsasti. • Neovisno o obliku mogu biti: samostalni ili sistemski. • Dvosistemski • Trosistemski • Višesistemski • Prema rasponu frekvencija koje reproduciraju razlikujemo: niskotonske, srednjetonske i visokotonske.

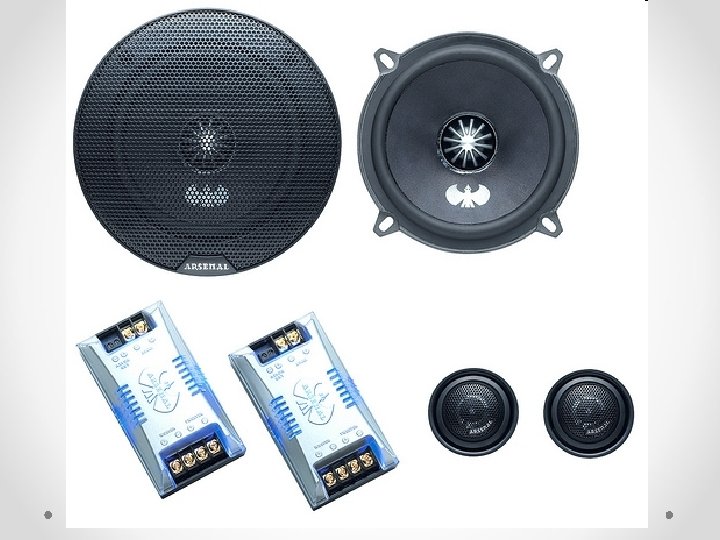

Dvosistemski zvučnici
Trosistemski zvučnici
Bass ili niskotonski zvučnici

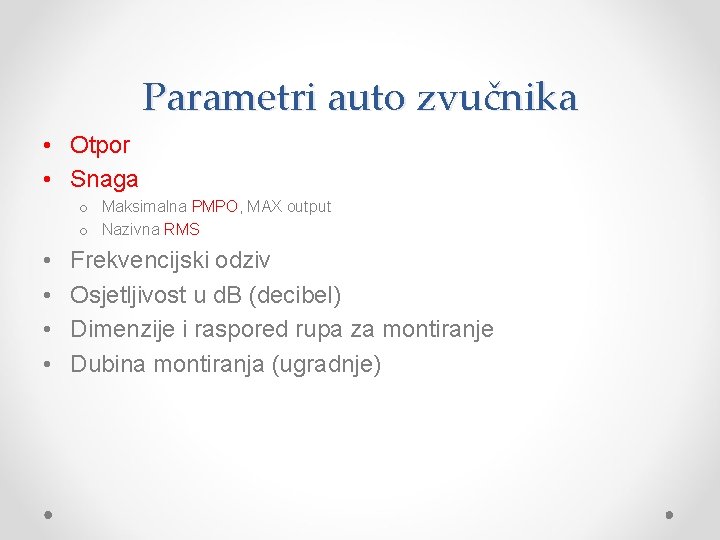

Parametri auto zvučnika • Otpor • Snaga o Maksimalna PMPO, MAX output o Nazivna RMS • • Frekvencijski odziv Osjetljivost u d. B (decibel) Dimenzije i raspored rupa za montiranje Dubina montiranja (ugradnje)
Spajanje zvučnika • Ovisno o otporu zvučnike možemo spajati serijski ili paralelno. Serijski spoj Paralelni spoj
Spajanje zvučnika • Ovisno o vrsti zvučnika možemo ga spajati direktno ili preko skretnica. • Skretnica je filtar koji propušta određeni raspon zvučnih frekvencija. • Niski filtar – propušta samo niske frekvencije. • Visoki filtar – propušta samo visoke frekvencije.
Zvučnička skretnica

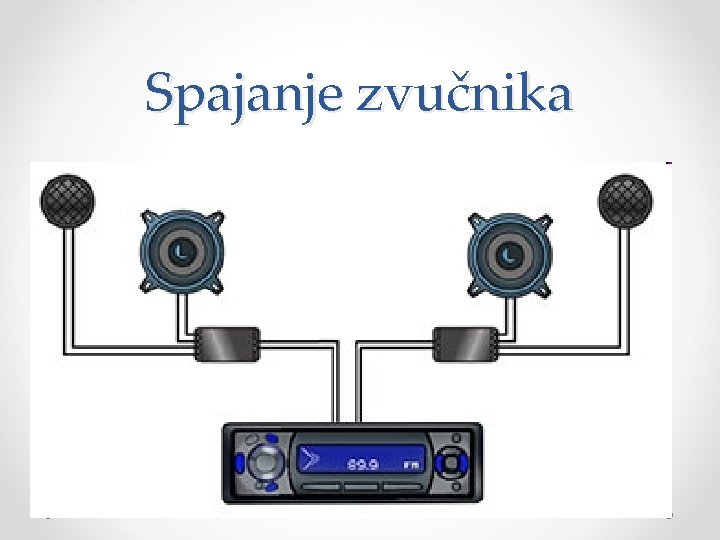

Spajanje zvučnika
Ugradnja zvučnika
Ugradnja zvučnika
Ugradnja zvučnika
Ugradnja zvučnika
Ugradnja zvučnika

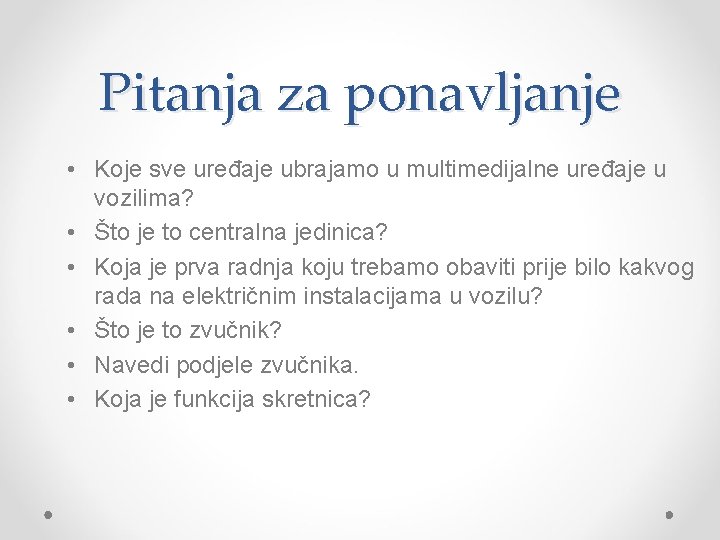

Pitanja za ponavljanje • Koje sve uređaje ubrajamo u multimedijalne uređaje u vozilima? • Što je to centralna jedinica? • Koja je prva radnja koju trebamo obaviti prije bilo kakvog rada na električnim instalacijama u vozilu? • Što je to zvučnik? • Navedi podjele zvučnika. • Koja je funkcija skretnica?
