• napięcie zasilania oraz kolory diod LED • kierunek przepływu prądu w obwodzie • prąd: I, I 1, I 2, I 3
Oblicz prąd w obwodzie (dane diod przyjmij z tabeli z zadania 2 z lekcji 5) Z pierwszego prawa Kirchhoffa: I = I 1 + I 2 + I 3 I = 20 m. A + 20 m. A I = 60 m. A

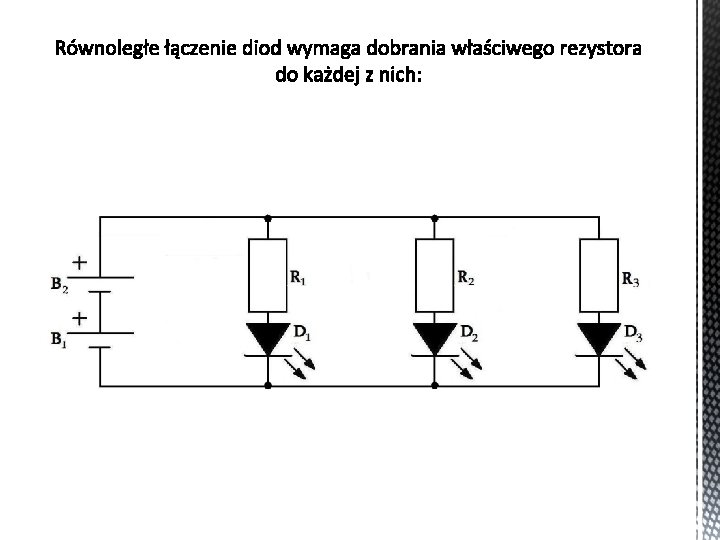

Oblicz spadek napięcia na każdym z rezystorów (dane diod przyjmij z tabeli z zadania 2 z lekcji 5) UR 1 = UB 1 + UB 2 – UD 1 UR 1 = 6 V + 6 V – 2, 0 V UR 1 = 10 V UR 2 = UB 1 + UB 2 – UD 2 UR 2 = 6 V + 6 V – 3, 2 V UR 2 = 8, 8 V UR 3 = UB 1 + UB 2 – UD 3 UR 3 = 6 V + 6 V – 3, 1 V UR 3 = 8, 9 V
Oblicz rezystancję każdego z rezystorów R 1 = UR 1 / I 1 R 1 = 10 V / 20 m. A R 1 = 500Ω R 2 = UR 2 / I 2 R 2 = 8, 8 V / 20 m. A R 2 = 440Ω R 3 = UR 3 / I 3 R 3 = 8, 9 V / 20 m. A R 3 = 445Ω W miejsce rezystorów: • R 1 należy wpiąć szeregowo połączone rezystory: 470Ω, 47Ω; • R 2 należy wpiąć szeregowo połączone rezystory: 220Ω, 100Ω, 22Ω; • R 3 należy wpiąć szeregowo połączone rezystory: 220Ω, 10Ω.
Złóż na płytce stykowej obwód zgodnie ze schematem:
Szeregowe i równoległe łączenie diod - podsumowanie POŁĄCZENIE DIOD SZEREGOWE dla wszystkich diod wystarczy jeden rezystor uszkodzenie jednej diody spowoduje wyłączenie całego układu niska wartość prądu w obwodzie wymagane jest wyższe napięcie źródła uwzględniające spadki napięcia na każdej z diod RÓWNOLEGŁE każda dioda musi posiadać własny rezystor uszkodzenie jednej diody nie spowoduje wyłączenia całego układu wzrasta prąd w obwodzie (prąd z każdej gałęzi sumuje się) napięcie zasilania w układzie może być niższe, bliskie napięciu przewodzenia diod
Diody LED mocy (tzw. power LED) • mają znacznie większą sprawność niż tradycyjne źródła świata (żarówki, świetlówki) w związku z czym zużywają mniej energii; • efektem ubocznym jest nagrzewanie się diody, dlatego montuje się je na płytkach – radiatorach, których zadaniem jest odprowadzenie nadmiaru ciepła; • wzrost temperatury diody powoduje zmianę prądu przewodzenia, dlatego do diod LED mocy stosuje się stabilizatory prądu; • wykorzystanie: samochody, oświetlenie uliczne, akwarystyka, reklama, itp.
Założenia: do źródła zasilania 12 V podłączymy diodę LED mocy, której prąd przewodzenia to 350 m. A, a występujący na niej spadek napięcia to 3, 3 V. Oblicz spadek napięcia na rezystorze R 1 (UR 1): UR 1 = UB 1 + UB 2 – UD 1 UR 1 = 6 V + 6 V – 3, 3 V UR 1 = 8, 7 V Oblicz rezystancję rezystora R 1: R 1 = UR 1 / I R 1 = 8, 7 V / 350 m. A R 1 ≈ 25Ω wzór na moc: P=Ux. I P = 8, 7 V x 350 m. A P ≈ 3, 045 W
Rezystory o różnej mocy:
Obwód złożony na płytce stykowej:
