Elektromanyetik Uyumlulukta Uzman Ortanz C 2004 NKL Elektronik

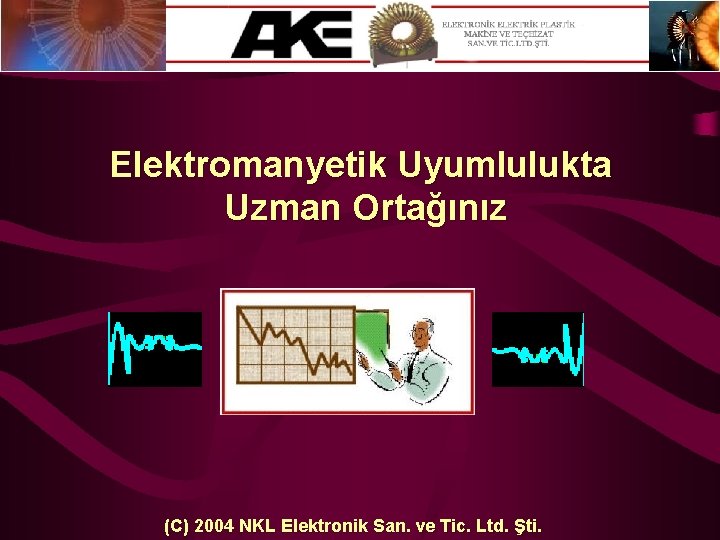

Elektromanyetik Uyumlulukta Uzman Ortağınız (C) 2004 NKL Elektronik San. ve Tic. Ltd. Şti.

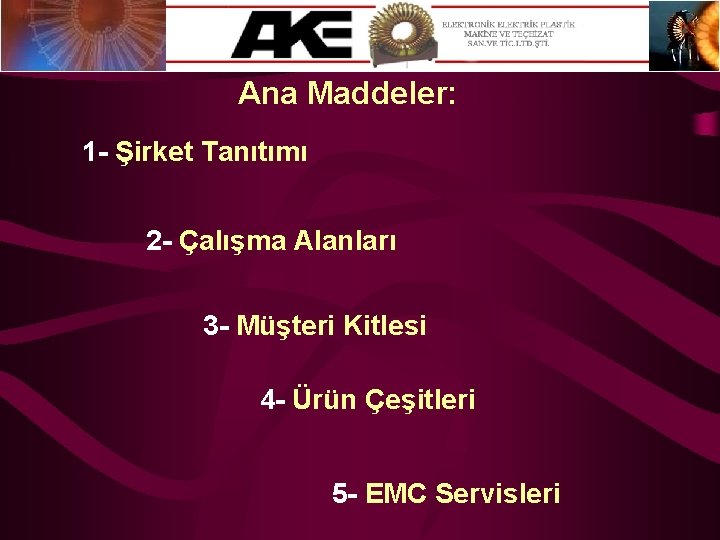

Ana Maddeler: 1 - Şirket Tanıtımı 2 - Çalışma Alanları 3 - Müşteri Kitlesi 4 - Ürün Çeşitleri 5 - EMC Servisleri

• Endüktif komponent imalatı - Bobin & Filtre • EMC Test ölçüm ve sorun giderme

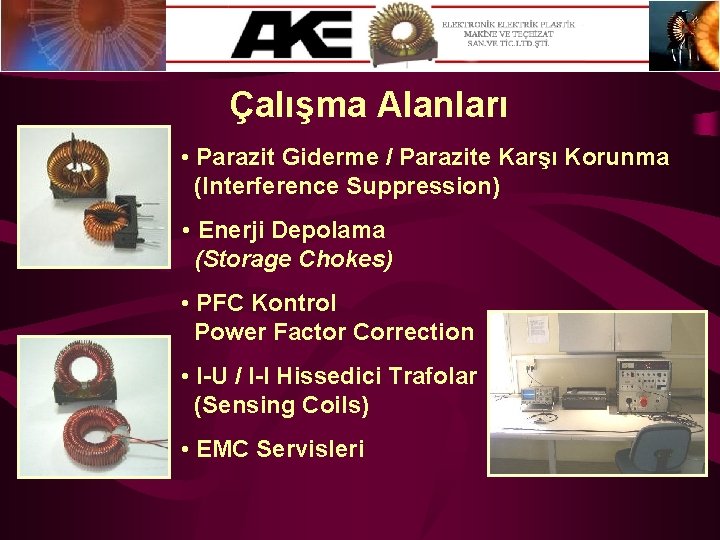

Çalışma Alanları • Parazit Giderme / Parazite Karşı Korunma (Interference Suppression) • Enerji Depolama (Storage Chokes) • PFC Kontrol Power Factor Correction • I-U / I-I Hissedici Trafolar (Sensing Coils) • EMC Servisleri

Hizmet Sahası Elektrikli ve/veya Elektronik donanımlı • Beyaz eşya • Büro makine ve cihazları • Bilgisayar ve yan ekipmanları • Tıbbi Cihazlar • Endüstriyel makine ve cihazlar

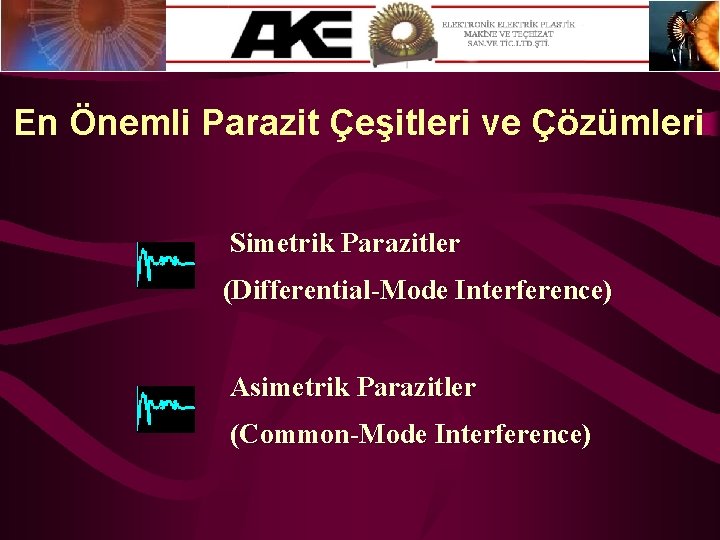

En Önemli Parazit Çeşitleri ve Çözümleri Simetrik Parazitler (Differential-Mode Interference) Asimetrik Parazitler (Common-Mode Interference)

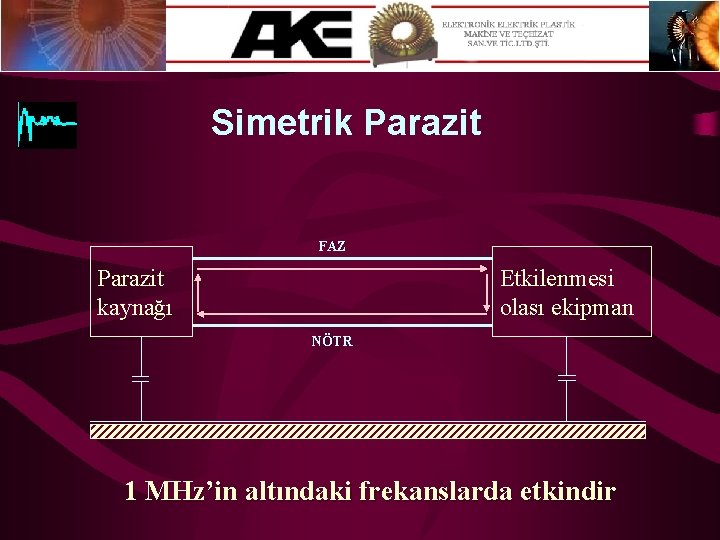

Simetrik Parazit FAZ Parazit kaynağı Etkilenmesi olası ekipman NÖTR 1 MHz’in altındaki frekanslarda etkindir

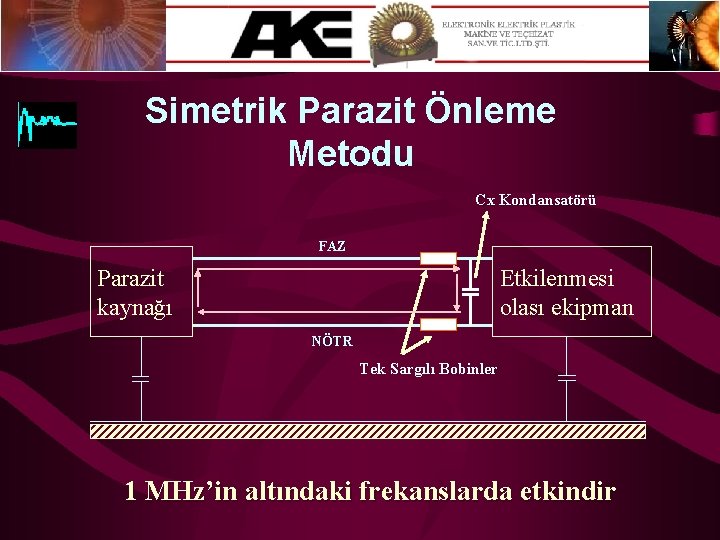

Simetrik Parazit Önleme Metodu Cx Kondansatörü FAZ Parazit kaynağı Etkilenmesi olası ekipman NÖTR Tek Sargılı Bobinler 1 MHz’in altındaki frekanslarda etkindir

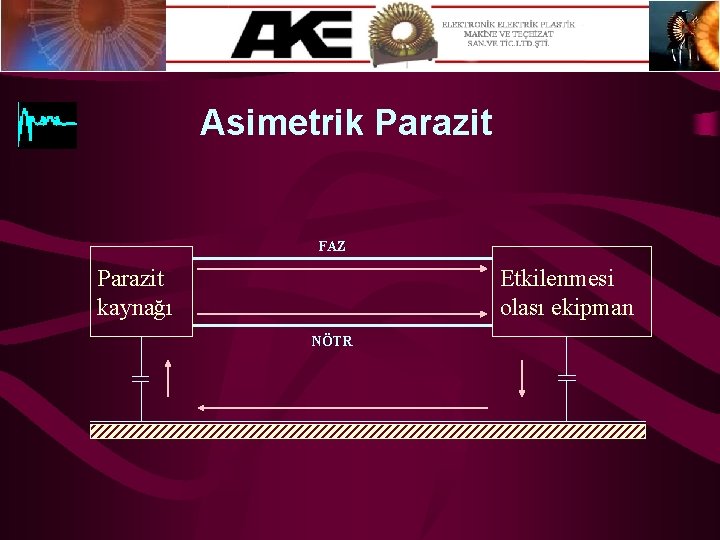

Asimetrik Parazit FAZ Parazit kaynağı Etkilenmesi olası ekipman NÖTR

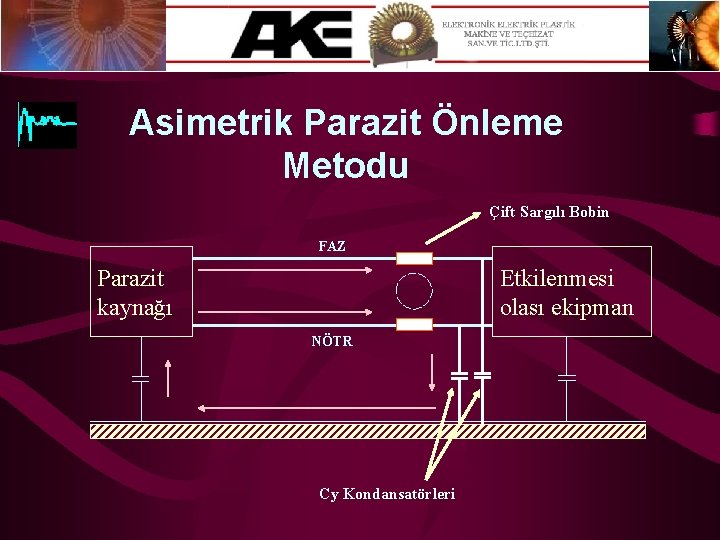

Asimetrik Parazit Önleme Metodu Çift Sargılı Bobin FAZ Parazit kaynağı Etkilenmesi olası ekipman NÖTR Cy Kondansatörleri

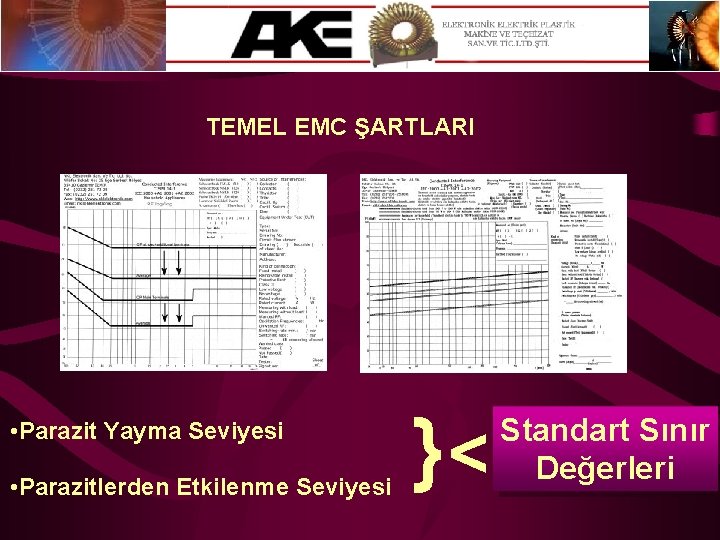

TEMEL EMC ŞARTLARI • Parazit Yayma Seviyesi • Parazitlerden Etkilenme Seviyesi }< Standart Sınır Değerleri

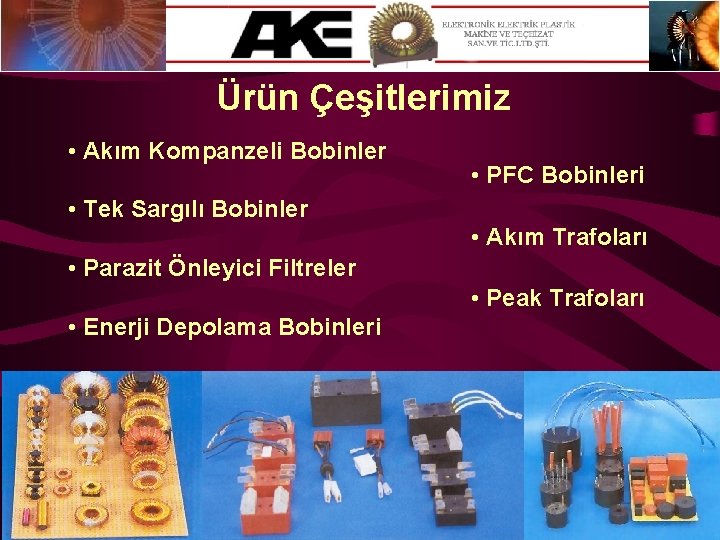

Ürün Çeşitlerimiz • Akım Kompanzeli Bobinler • Tek Sargılı Bobinler • PFC Bobinleri • Akım Trafoları • Parazit Önleyici Filtreler • Peak Trafoları • Enerji Depolama Bobinleri

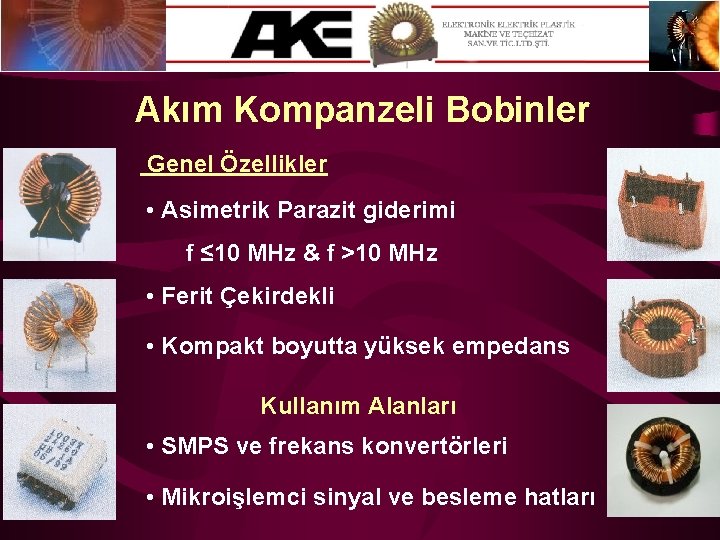

Akım Kompanzeli Bobinler Genel Özellikler • Asimetrik Parazit giderimi f ≤ 10 MHz & f >10 MHz • Ferit Çekirdekli • Kompakt boyutta yüksek empedans Kullanım Alanları • SMPS ve frekans konvertörleri • Mikroişlemci sinyal ve besleme hatları

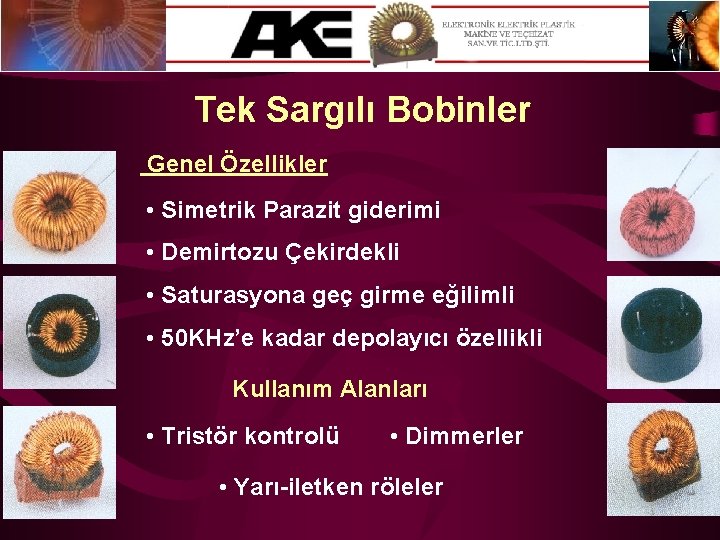

Tek Sargılı Bobinler Genel Özellikler • Simetrik Parazit giderimi • Demirtozu Çekirdekli • Saturasyona geç girme eğilimli • 50 KHz’e kadar depolayıcı özellikli Kullanım Alanları • Tristör kontrolü • Dimmerler • Yarı-iletken röleler

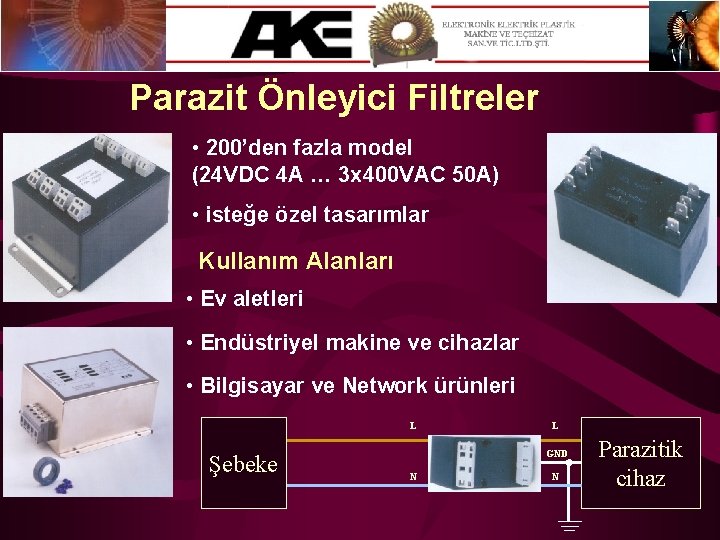

Parazit Önleyici Filtreler • 200’den fazla model (24 VDC 4 A … 3 x 400 VAC 50 A) • isteğe özel tasarımlar Kullanım Alanları • Ev aletleri • Endüstriyel makine ve cihazlar • Bilgisayar ve Network ürünleri L Şebeke L GND N N Parazitik cihaz

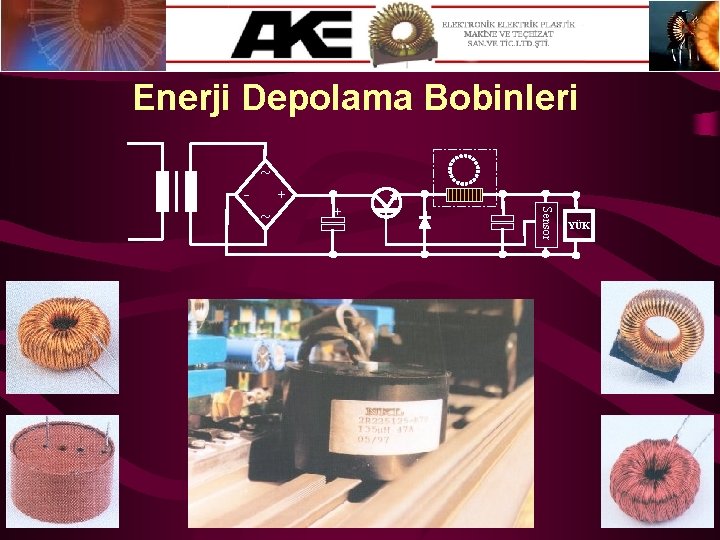

Enerji Depolama Bobinleri ~ - + + Sensor ~ YÜK

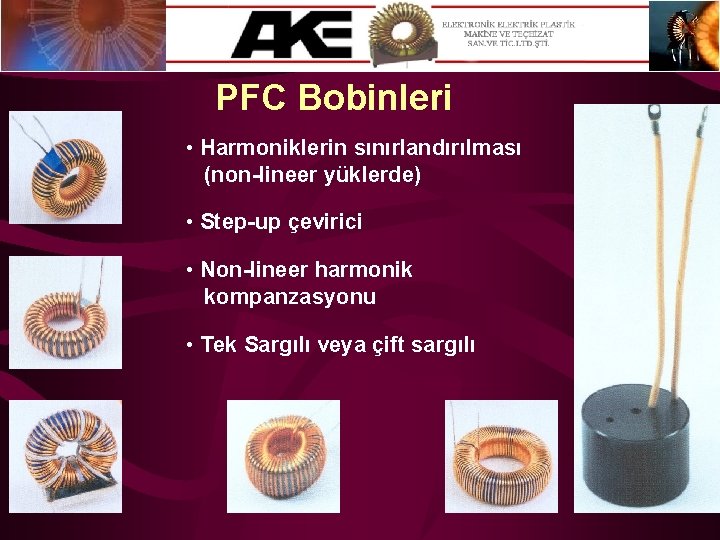

PFC Bobinleri • Harmoniklerin sınırlandırılması (non-lineer yüklerde) • Step-up çevirici • Non-lineer harmonik kompanzasyonu • Tek Sargılı veya çift sargılı

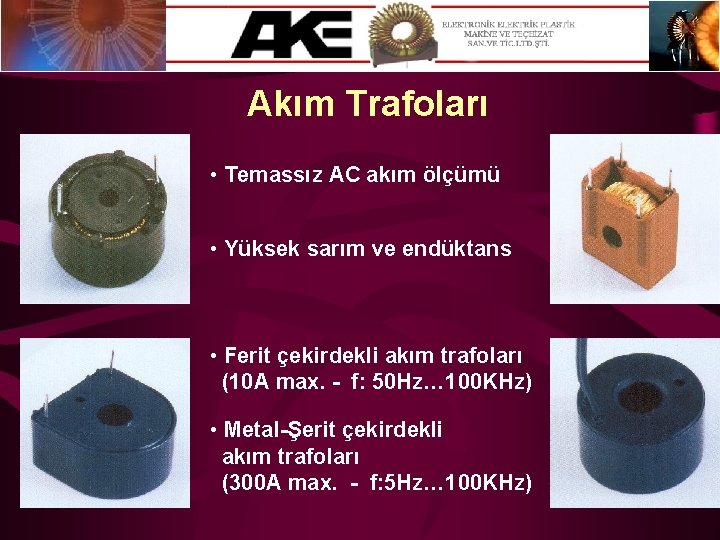

Akım Trafoları • Temassız AC akım ölçümü • Yüksek sarım ve endüktans • Ferit çekirdekli akım trafoları (10 A max. - f: 50 Hz… 100 KHz) • Metal-Şerit çekirdekli akım trafoları (300 A max. - f: 5 Hz… 100 KHz)

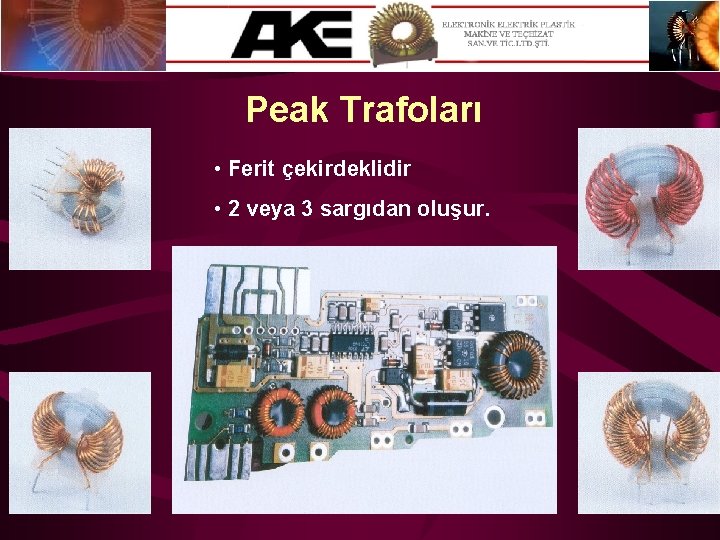

Peak Trafoları • Ferit çekirdeklidir • 2 veya 3 sargıdan oluşur.

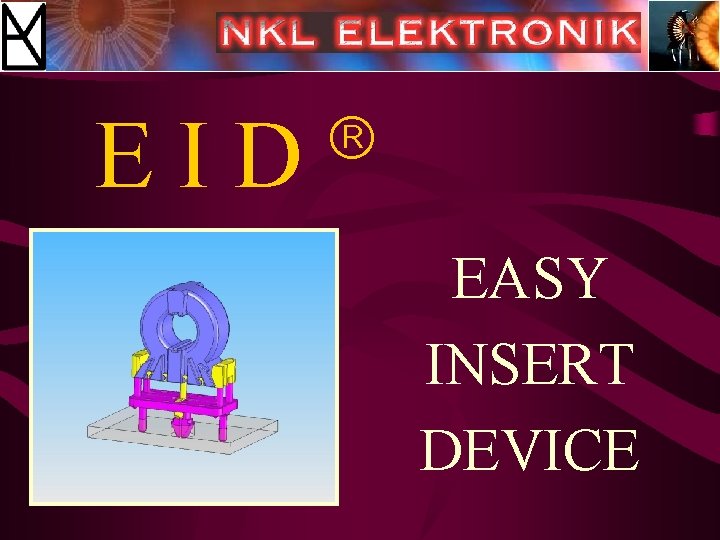

EID EASY INSERT DEVICE

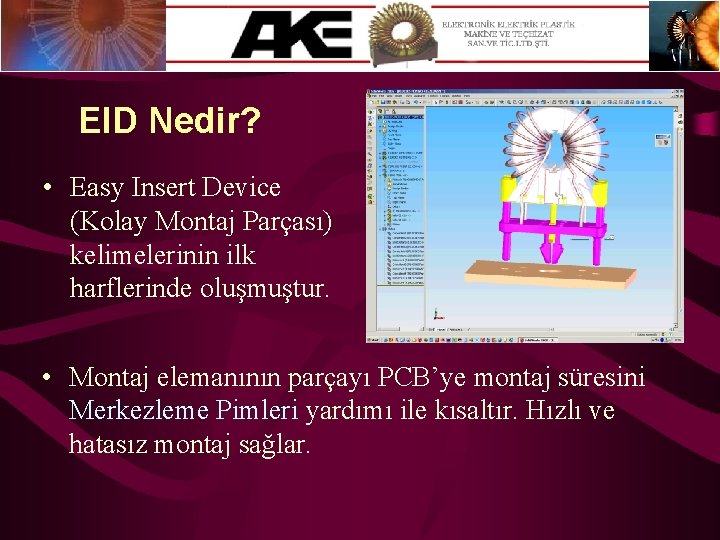

EID Nedir? • Easy Insert Device (Kolay Montaj Parçası) kelimelerinin ilk harflerinde oluşmuştur. • Montaj elemanının parçayı PCB’ye montaj süresini Merkezleme Pimleri yardımı ile kısaltır. Hızlı ve hatasız montaj sağlar.

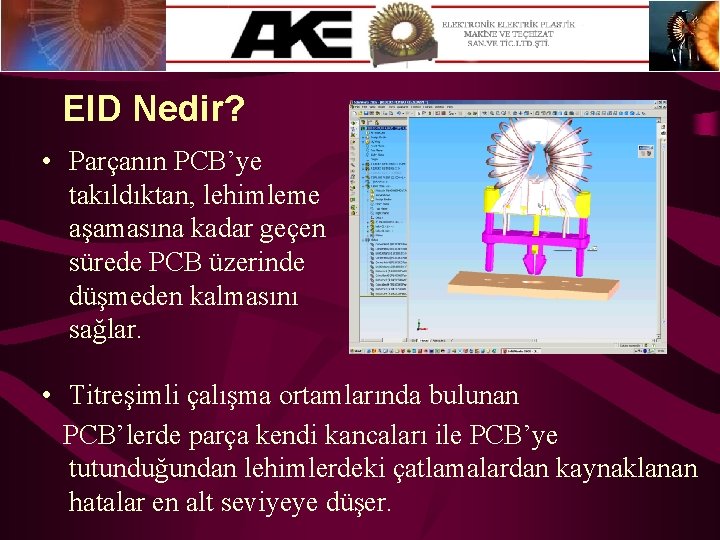

EID Nedir? • Parçanın PCB’ye takıldıktan, lehimleme aşamasına kadar geçen sürede PCB üzerinde düşmeden kalmasını sağlar. • Titreşimli çalışma ortamlarında bulunan PCB’lerde parça kendi kancaları ile PCB’ye tutunduğundan lehimlerdeki çatlamalardan kaynaklanan hatalar en alt seviyeye düşer.

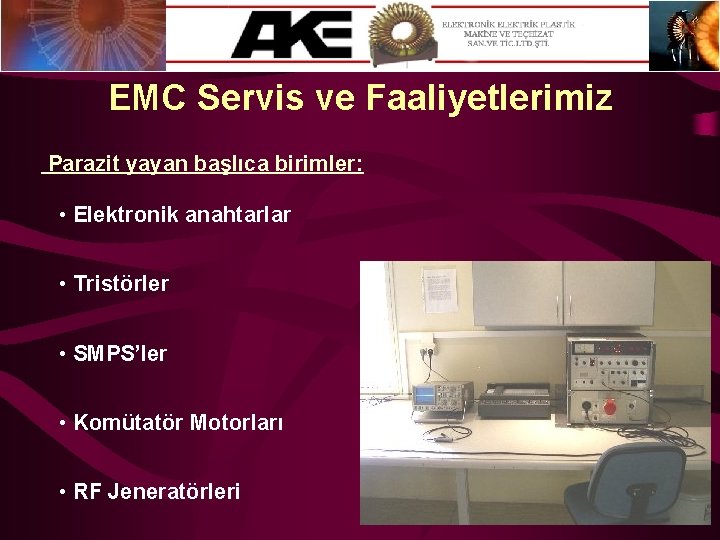

EMC Servis ve Faaliyetlerimiz Parazit yayan başlıca birimler: • Elektronik anahtarlar • Tristörler • SMPS’ler • Komütatör Motorları • RF Jeneratörleri

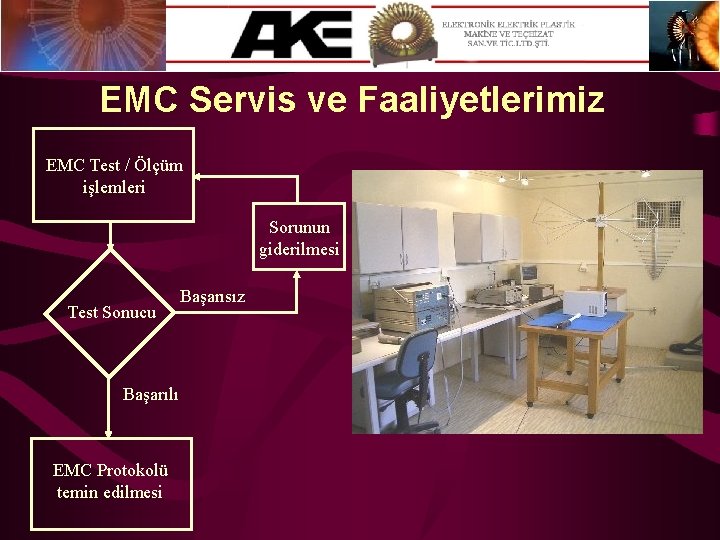

EMC Servis ve Faaliyetlerimiz EMC Test / Ölçüm işlemleri Sorunun giderilmesi Test Sonucu Başarılı EMC Protokolü temin edilmesi Başarısız

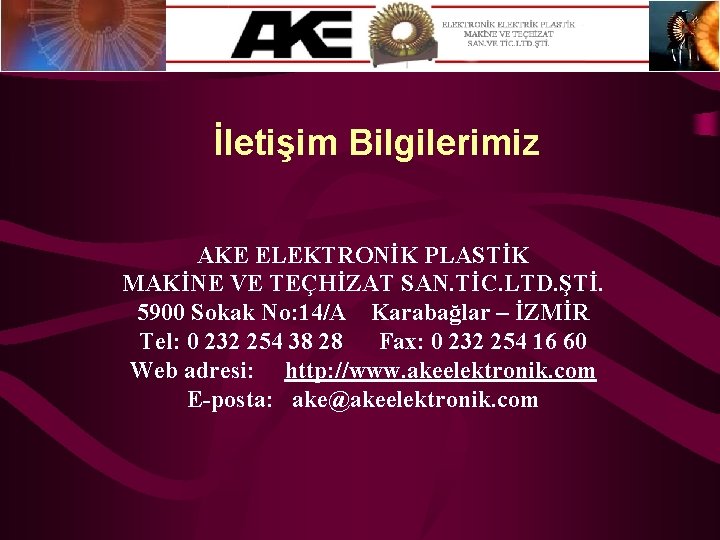

İletişim Bilgilerimiz AKE ELEKTRONİK PLASTİK MAKİNE VE TEÇHİZAT SAN. TİC. LTD. ŞTİ. 5900 Sokak No: 14/A Karabağlar – İZMİR Tel: 0 232 254 38 28 Fax: 0 232 254 16 60 Web adresi: http: //www. akeelektronik. com E-posta: ake@akeelektronik. com
