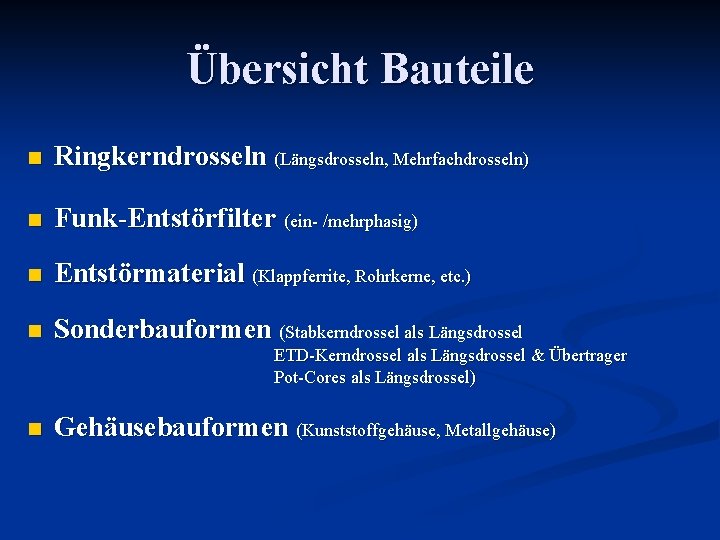

Übersicht Bauteile n Ringkerndrosseln (Längsdrosseln, Mehrfachdrosseln) n Funk-Entstörfilter (ein- /mehrphasig) n Entstörmaterial (Klappferrite, Rohrkerne, etc. ) n Sonderbauformen (Stabkerndrossel als Längsdrossel ETD-Kerndrossel als Längsdrossel & Übertrager Pot-Cores als Längsdrossel) n Gehäusebauformen (Kunststoffgehäuse, Metallgehäuse)

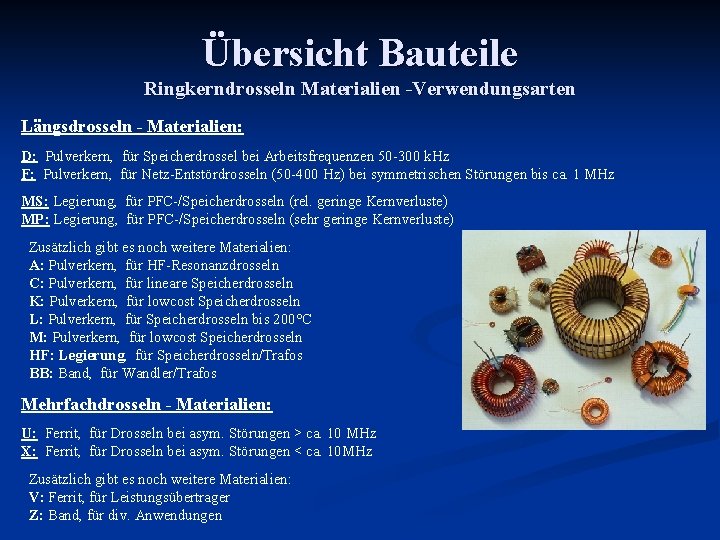

Übersicht Bauteile Ringkerndrosseln Materialien -Verwendungsarten Längsdrosseln - Materialien: D: Pulverkern, für Speicherdrossel bei Arbeitsfrequenzen 50 -300 k. Hz F: Pulverkern, für Netz-Entstördrosseln (50 -400 Hz) bei symmetrischen Störungen bis ca. 1 MHz MS: Legierung, für PFC-/Speicherdrosseln (rel. geringe Kernverluste) MP: Legierung, für PFC-/Speicherdrosseln (sehr geringe Kernverluste) Zusätzlich gibt es noch weitere Materialien: A: Pulverkern, für HF-Resonanzdrosseln C: Pulverkern, für lineare Speicherdrosseln K: Pulverkern, für lowcost Speicherdrosseln L: Pulverkern, für Speicherdrosseln bis 200°C M: Pulverkern, für lowcost Speicherdrosseln HF: Legierung, für Speicherdrosseln/Trafos BB: Band, für Wandler/Trafos Mehrfachdrosseln - Materialien: U: Ferrit, für Drosseln bei asym. Störungen > ca. 10 MHz X: Ferrit, für Drosseln bei asym. Störungen < ca. 10 MHz Zusätzlich gibt es noch weitere Materialien: V: Ferrit, für Leistungsübertrager Z: Band, für div. Anwendungen

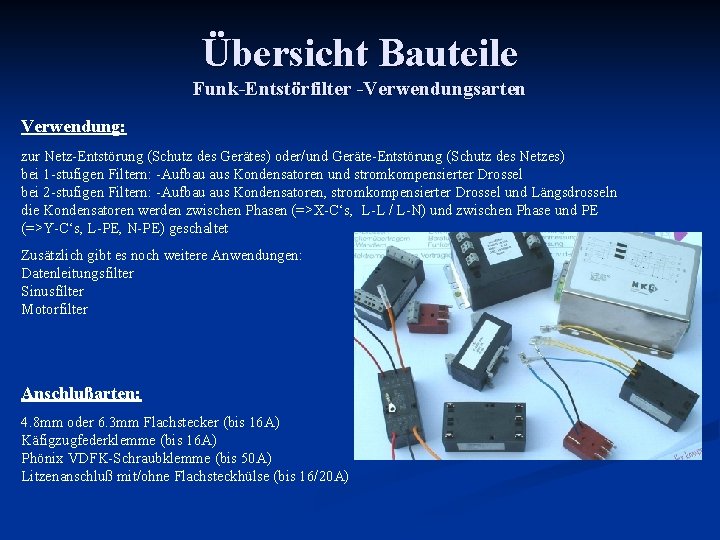

Übersicht Bauteile Funk-Entstörfilter -Verwendungsarten Verwendung: zur Netz-Entstörung (Schutz des Gerätes) oder/und Geräte-Entstörung (Schutz des Netzes) bei 1 -stufigen Filtern: -Aufbau aus Kondensatoren und stromkompensierter Drossel bei 2 -stufigen Filtern: -Aufbau aus Kondensatoren, stromkompensierter Drossel und Längsdrosseln die Kondensatoren werden zwischen Phasen (=>X-C‘s, L-L / L-N) und zwischen Phase und PE (=>Y-C‘s, L-PE, N-PE) geschaltet Zusätzlich gibt es noch weitere Anwendungen: Datenleitungsfilter Sinusfílter Motorfilter Anschlußarten: 4. 8 mm oder 6. 3 mm Flachstecker (bis 16 A) Käfigzugfederklemme (bis 16 A) Phönix VDFK-Schraubklemme (bis 50 A) Litzenanschluß mit/ohne Flachsteckhülse (bis 16/20 A)

Übersicht Bauteile Funk-Entstörmaterial Verwendung für einfache EMV-Probleme: Klappferrite Rohrkerne Ringkerne Kondensatoren Kondensatorkombinationen Varistoren RC-Glieder

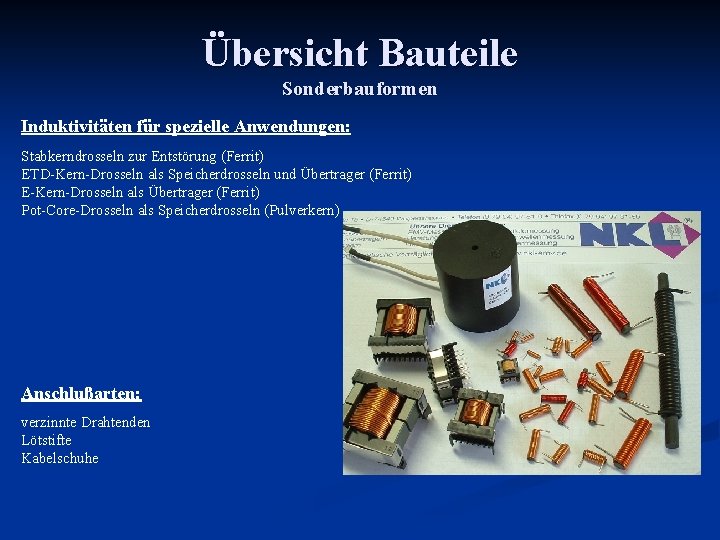

Übersicht Bauteile Sonderbauformen Induktivitäten für spezielle Anwendungen: Stabkerndrosseln zur Entstörung (Ferrit) ETD-Kern-Drosseln als Speicherdrosseln und Übertrager (Ferrit) E-Kern-Drosseln als Übertrager (Ferrit) Pot-Core-Drosseln als Speicherdrosseln (Pulverkern) Anschlußarten: verzinnte Drahtenden Lötstifte Kabelschuhe

Übersicht Bauteile Gehäusebauformen Drossel-Gehäuse, stehend mit Lötstiften: B 1, B½, B 2, B 3, B 4, B 5, B 19, B 23 Drossel-Gehäuse, liegend mit Lötstiften: B 6, B 7. 1, B 8, B 17, B 18, B 28, B 32 Drossel-Gehäuse, stehend ohne Lötstifte: B 10, B 30, B 40, B 50, B 60 Drossel-Gehäuse, liegend ohne Lötstifte: B 9, B 26, B 28, B 34, B 41, B 42, B 44, B 50, B 60, B 70 B 98, B 100, B 116, B 130, B 150 Filter-Gehäuse, liegend: B 40, B 48, B 51, B 62, B 80, B 90, B 108, B 150
