ELEKTRİK MÜHENDİSLİĞİNDE ÖLÇME 7. HAFTA -Güç Ölçme-

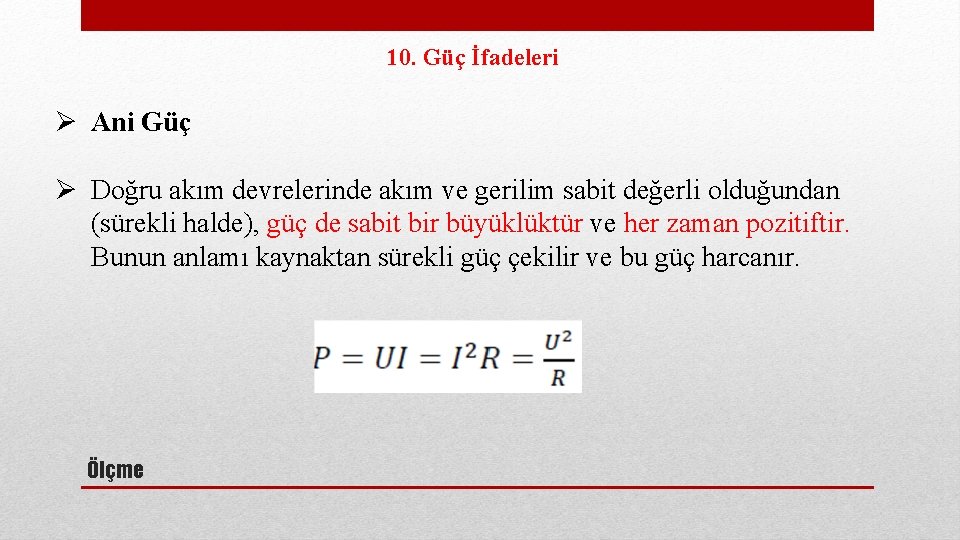

10. Güç İfadeleri Ø Ani Güç Ø Doğru akım devrelerinde akım ve gerilim sabit değerli olduğundan (sürekli halde), güç de sabit bir büyüklüktür ve her zaman pozitiftir. Bunun anlamı kaynaktan sürekli güç çekilir ve bu güç harcanır. Ölçme

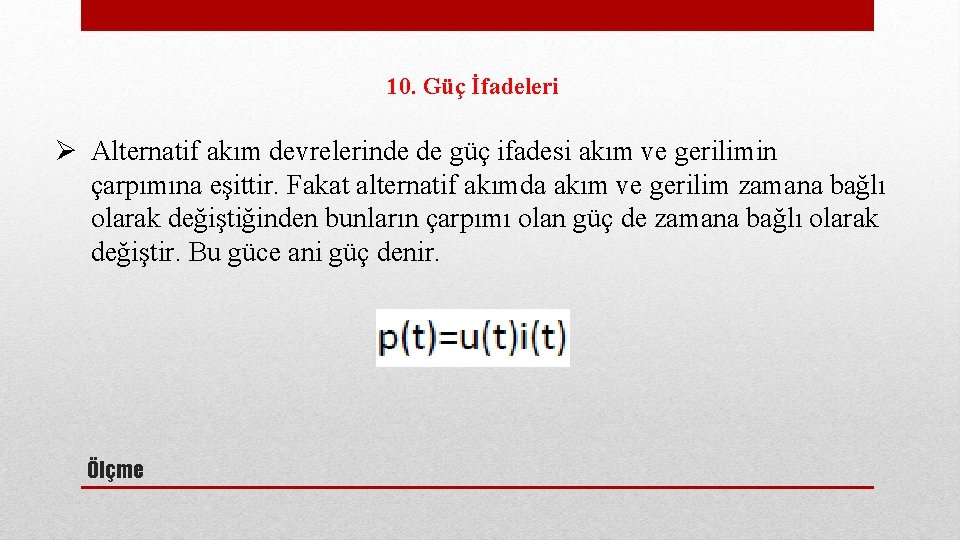

10. Güç İfadeleri Ø Alternatif akım devrelerinde de güç ifadesi akım ve gerilimin çarpımına eşittir. Fakat alternatif akımda akım ve gerilim zamana bağlı olarak değiştiğinden bunların çarpımı olan güç de zamana bağlı olarak değiştir. Bu güce ani güç denir. Ölçme

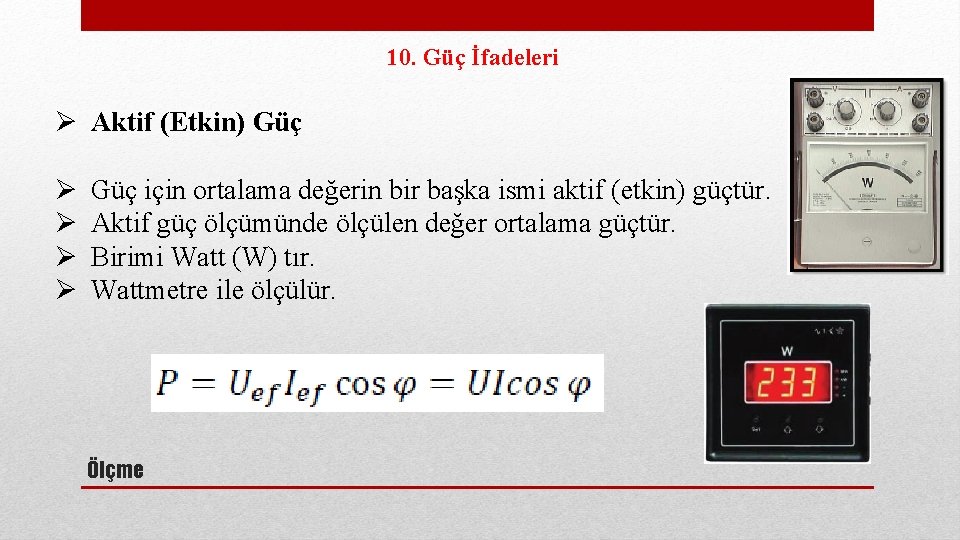

10. Güç İfadeleri Ø Aktif (Etkin) Güç Ø Ø Güç için ortalama değerin bir başka ismi aktif (etkin) güçtür. Aktif güç ölçümünde ölçülen değer ortalama güçtür. Birimi Watt (W) tır. Wattmetre ile ölçülür. Ölçme

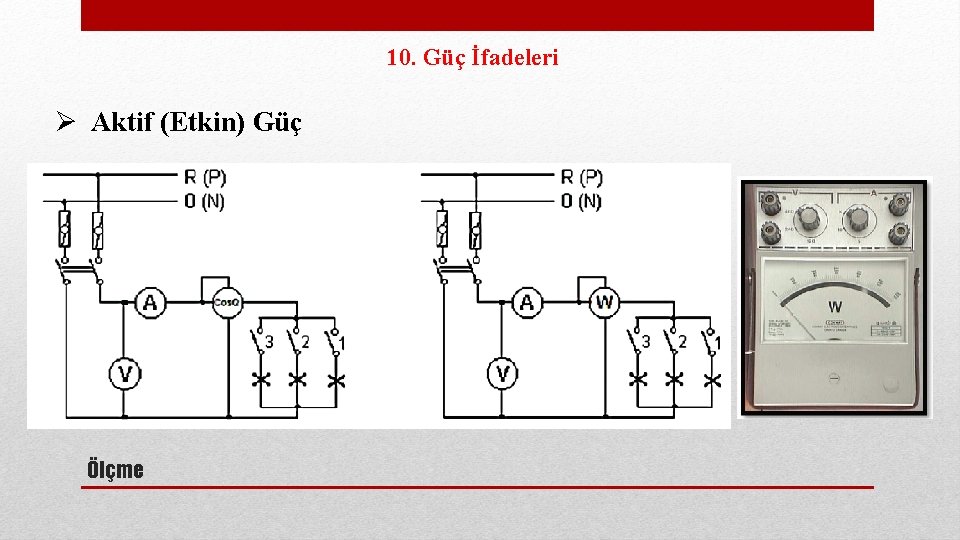

10. Güç İfadeleri Ø Aktif (Etkin) Güç Ölçme

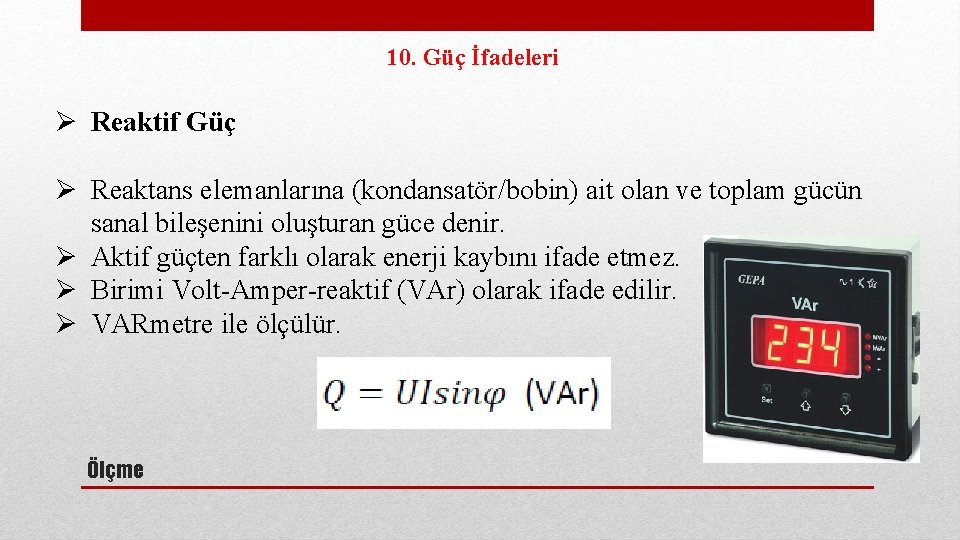

10. Güç İfadeleri Ø Reaktif Güç Ø Reaktans elemanlarına (kondansatör/bobin) ait olan ve toplam gücün sanal bileşenini oluşturan güce denir. Ø Aktif güçten farklı olarak enerji kaybını ifade etmez. Ø Birimi Volt-Amper-reaktif (VAr) olarak ifade edilir. Ø VARmetre ile ölçülür. Ölçme

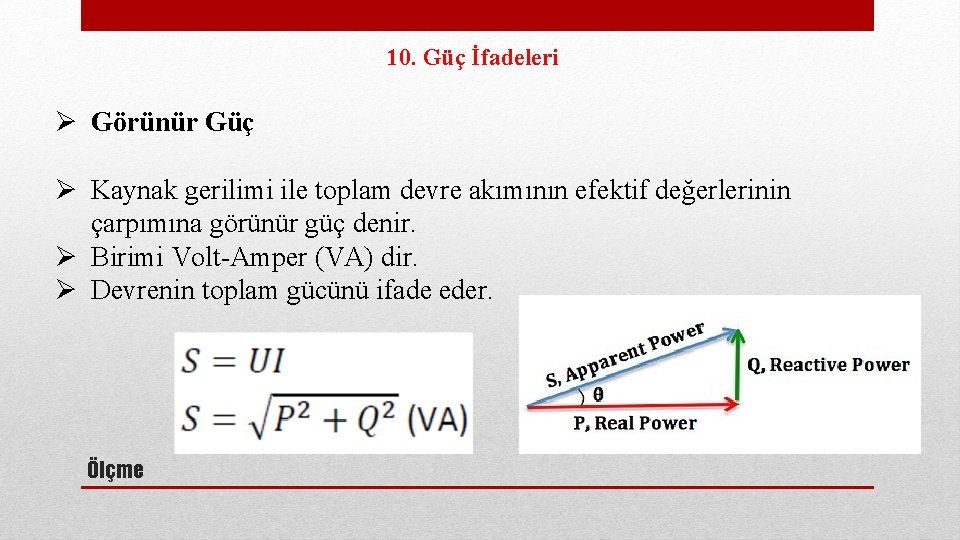

10. Güç İfadeleri Ø Görünür Güç Ø Kaynak gerilimi ile toplam devre akımının efektif değerlerinin çarpımına görünür güç denir. Ø Birimi Volt-Amper (VA) dir. Ø Devrenin toplam gücünü ifade eder. Ölçme

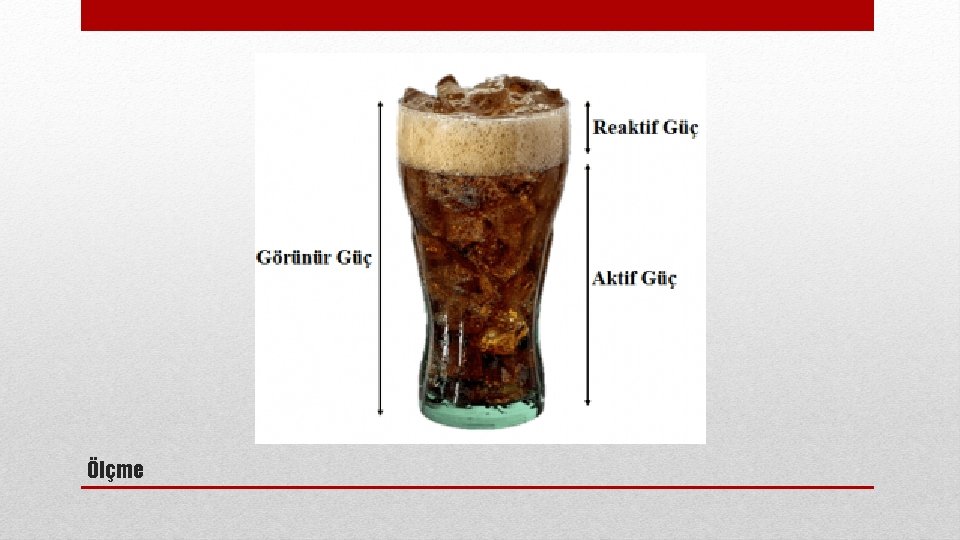

Ölçme

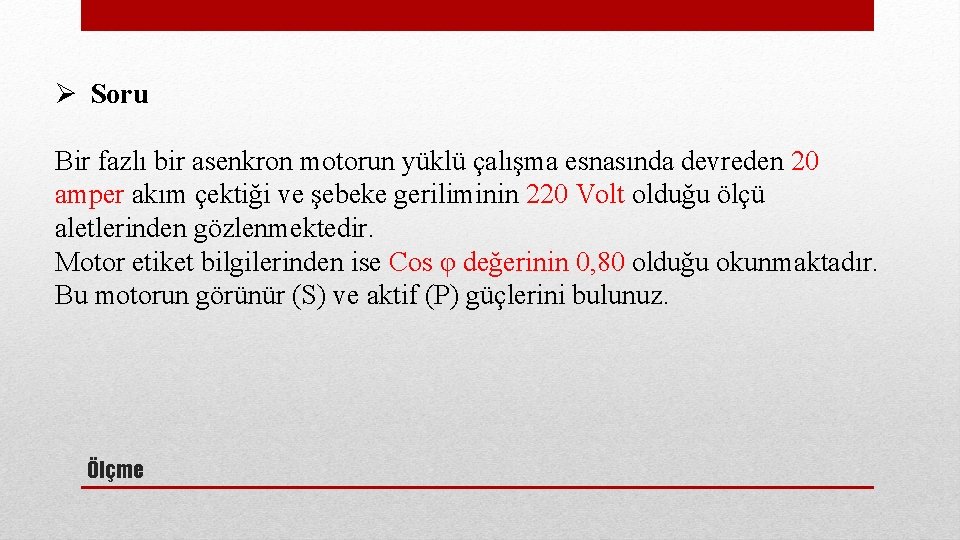

Ø Soru Bir fazlı bir asenkron motorun yüklü çalışma esnasında devreden 20 amper akım çektiği ve şebeke geriliminin 220 Volt olduğu ölçü aletlerinden gözlenmektedir. Motor etiket bilgilerinden ise Cos φ değerinin 0, 80 olduğu okunmaktadır. Bu motorun görünür (S) ve aktif (P) güçlerini bulunuz. Ölçme

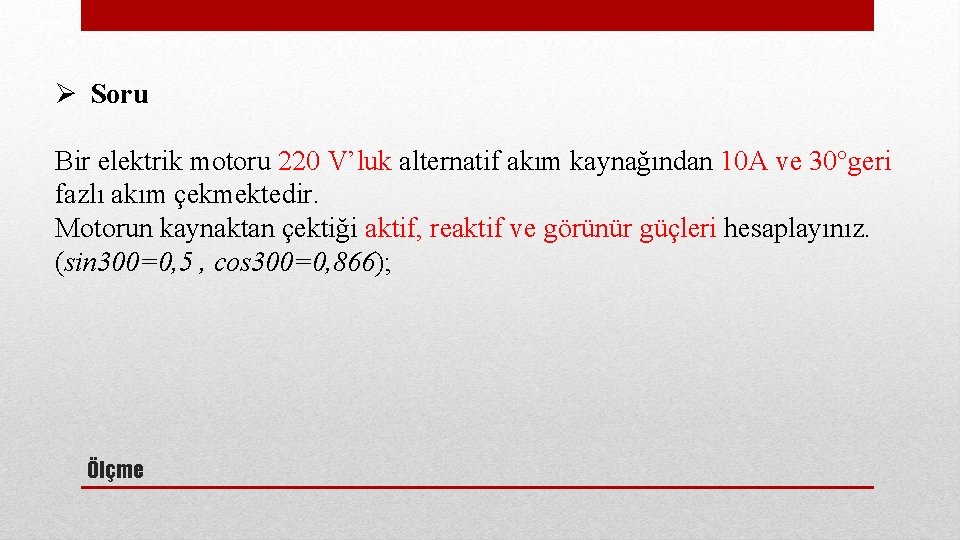

Ø Soru Bir elektrik motoru 220 V’luk alternatif akım kaynağından 10 A ve 30°geri fazlı akım çekmektedir. Motorun kaynaktan çektiği aktif, reaktif ve görünür güçleri hesaplayınız. (sin 300=0, 5 , cos 300=0, 866); Ölçme

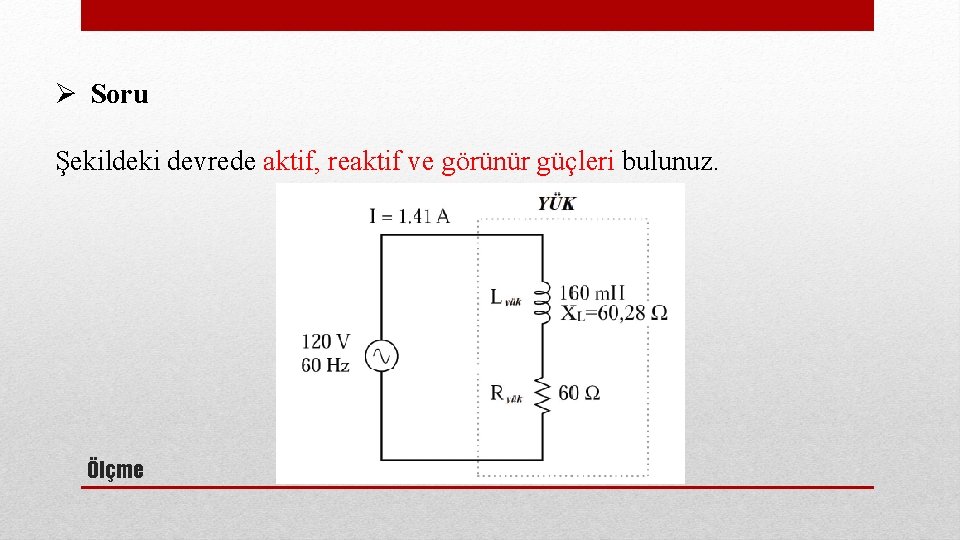

Ø Soru Şekildeki devrede aktif, reaktif ve görünür güçleri bulunuz. Ölçme

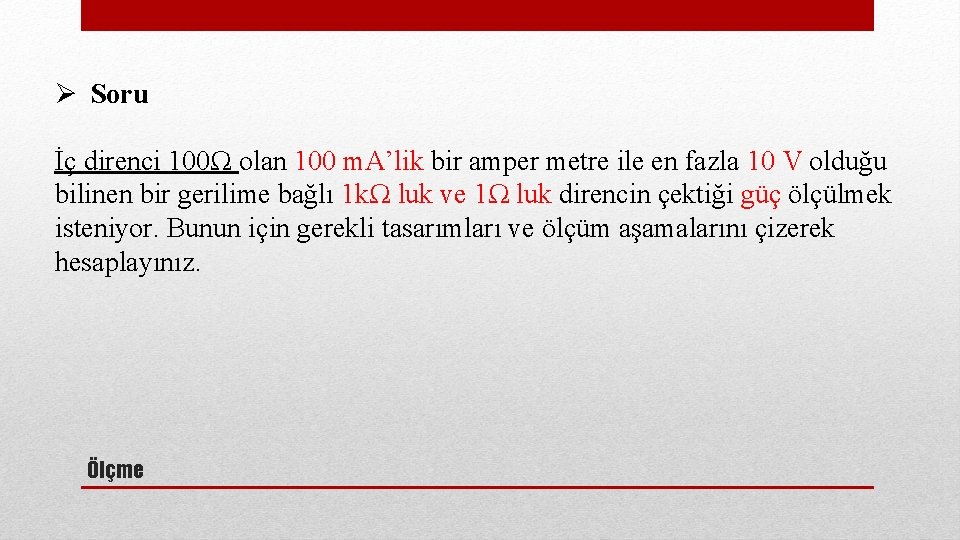

Ø Soru İç direnci 100Ω olan 100 m. A’lik bir amper metre ile en fazla 10 V olduğu bilinen bir gerilime bağlı 1 kΩ luk ve 1Ω luk direncin çektiği güç ölçülmek isteniyor. Bunun için gerekli tasarımları ve ölçüm aşamalarını çizerek hesaplayınız. Ölçme
