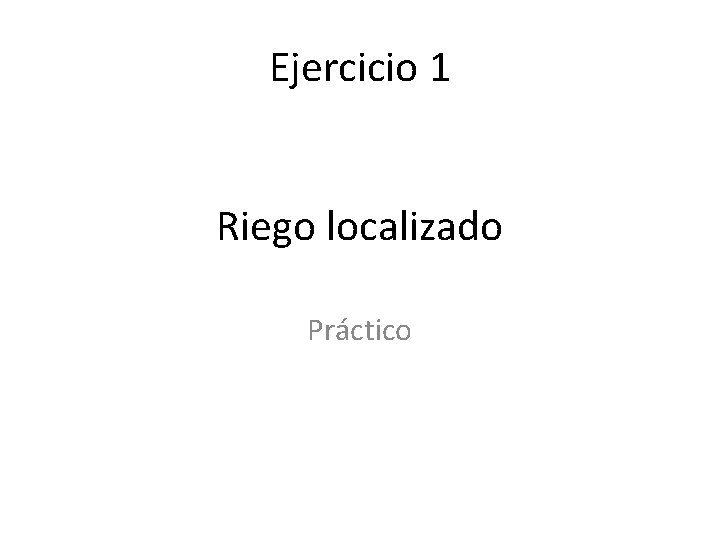

Ejercicio 1 Riego localizado Práctico
22 150 m • • Cultivo: Manzana Localidad: Canelones Marco de plantación: 2*4. 5 m Suelo de textura media a pesada 23 130 m 24 25 180 m 26
Datos del gotero: Modelo Tiran 17 Flujo turbulento CV: 0. 03 (Categoría A) separación entre goteros disponible: 0. 3, 0. 4, 0. 5, 0. 6, 0. 75, 1. 0 y 1. 25 m Diám. Disponible de tubería: DN 16(DI 13. 6 mm) y DN 20 (DI 17. 6 mm) Caudal nominal* Caudal (l/h) vs Presión (bar) 1. 00 1. 50 2. 00 2. 50 3. 00 1. 21 1. 38 1. 53 1. 66 1. 50 1. 81 2. 06 2. 29 2. 49 2. 00 2. 41 2. 75 3. 05 3. 31 4. 00 4. 82 5. 50 6. 10 6. 63 8. 00 9. 64 11. 00 12. 19 13. 26 * A 1. 0 bar En este caso se utilizarán goteros de 4 l/h a 0. 75 m
Laterales, terciarias, conducción Se pide: • Ubicación de tuberías y válvulas de sectores • Ecuación del gotero • Diseño hidráulico • Potencia teórica de la bomba
22 150 m 23 130 m 24 25 180 m 26
• Etc: Eto *kc Eto Las Brujas: 5. 39 mm/d
• Etc= 5. 58 *0. 95 = 5. 3 mm/d • Necesidades totales – Eficiencia: 85 % – Coeficiente uniformidad: 90% • Nt= 5. 3/(0. 85*0. 90)= 6. 9 mm/d • Dosis: 6. 9 * 2 * 4. 5= 62 litros
Elección del gotero • Caudal nominal: 4. 0 l/h • Espaciamientos: 0. 75 m • Chequear solapamiento: – Tipo de suelo y caudal Ecuación del gotero: Caudal (l/h) Presión (m) 4. 0 10 4. 82 15
• Número de goteros por planta: 2 m /0. 75= 2. 7 • Tiempo de riego: • Dosis: 62 litros • Tasa de aplicación: Qgot. *Nº got. = = 4. 0 l/h * 2. 7=10. 8 l/h • Tiempo riego: 62/10. 8= 5. 74 horas • Número de sectores: 3 • Jornada: 17. 22 horas (automatizado)
3 sectores 130 m 150 m 23 24 22 180 m 25 26
3 sectores 130 m 150 m 2 1 Laterales de 130 m Pendiente a favor: desnivel: 1~1. 3 m Tubería conducción de 640 m (150+130+180) 2 3 3 1 Mas tuberías de conducción y terciaria Mayor número de electroválvulas, mas cableado Mas reguladores de presión Laterales mas finos 180 m
OPCIÓN 1 130 m 150 m 23 24 22 180 m Laterales de 130 m Pendiente en contra: desnivel: 1~ 1. 3 m Tubería principal de 270 m 25 26
OPCIÓN 2 130 m 150 m 23 22 180 m Laterales de 130 m Pendiente a favor: desnivel: 1 ~ 1. 3 m Tubería principal de 460 m 24 25 26
OPCIÓN 3 130 m 150 m 24 22 180 m 23 Laterales de 65 m con pendiente en ambos sentidos Desnivel +- 0. 65 m Tubería principal de 395 m (150+65+180) 25 26
OPCIÓN 3 • Laterales de 130 m alimentados por el medio (long. diseño: 65 m) • Caudal: 65/0. 75*4. 0=347 l/h =0. 096 l/s • CSM (87)= 0. 353
Tolerancia de caudales:
Tolerancia de caudales: Ps = M Pa-(Pmin)s Ps = 4. 3 10 -(8. 35)s =7. 1 m
Tuberías disponibles: DN 16 y DN 20 Calculamos pérdidas de carga (Darcy-Weisbach) tubos. exe Caudal: 347 l/h. ---- 0. 096 l/s Long: 65 m CSM: 0. 353 Caudal: 693 l/h… 0. 193 l/s Long: 130 m CSM: 0. 353 D-W Con 130 m DN 16 DI 13. 6 mm 1. 22 8. 4 DN 20 DI 17. 6 mm 0. 36 2. 43
Calculo de presiones en el lateral (P inicial, P max, P min, P final) Lateral ascendente P inicial = Pa + ¾ hf + hg/2 = 10 + 0. 75(1. 22) + 0. 65/2= 11. 24 m P min = P max – hf -hg = 11. 24 – (1. 22) – 0. 65 = 9. 37 m Plateral= 11. 24 – 9. 37= 1. 87 m Pmin lateral descendente: 11. 24 -t’hf = 11. 24 – 0. 60(1. 22)= 10. 5 m t‘ = 0. 60 Plateral= 11. 24 – 10. 5= 0. 74 m
Diseño de la terciaria: 7. 1 – 1. 87 = 5. 23 m (para el diseño de la terciaria) Probamos diferentes diámetros Caudal : 13 laterales * 0. 096 * 2 = 2. 50 l/s CSM= 0. 366 Diámetro Hf Corregido *csm PVC 32 31. 7 11. 6 PVC 40 DI 36. 4 mm 9. 42 3. 45 PVC 50 2. 90 1. 06
P MAX (t) = P inical (l) + ¾ hf (t) - hg(t)/2 P min(t) = P max(t) - t’hf(t) P MAX (t) = 11. 24 + ¾ 3. 45 – 0. 67/2 = 13. 49 m P min(t) = 13. 49 – 0. 83 (3. 45)= 10. 63 m t‘ (0. 67/3. 45= 0. 2)= 0. 88 PMIN del SECTOR= Pfinal (t) – hf(l)- hg(l) = 10. 63 - 1. 22 -0. 65= 8. 77 m = Qmin=3. 8 l/h Psector= 13. 49 – 8. 77= 4. 19 m CU final =93% con este nuevo valor de CU se recalculan las necesidades totales y se corrige el tiempo de riego • Nt= 5. 3/(0. 85*0. 93)= 6. 7 mm/d = 6. 7*4. 5*2= 60 litros/planta • TR= 60/(4. 0*2. 7) = 5. 6 horas (5 h 36 min)
Diseño de la tubería de conducción 130 m 150 m 22 180 m 23 24 Longitud: 150+65+180=395 m Hg =3. 5 m 25 26
Tuberías de conducción Longitud: 395 m Caudal: 2. 50 l/s Hg: 3. 5 m Cálculo de la potencia requerida para regar el sector mas alejado Diámetro Velocidad hf 40 2. 40 62. 04 50 1. 48 63 0. 91 Carga requerida 10% Carga bomba accesorios Potencia teórica (HP) 19. 11 43. 1 2. 1 45. 2 1. 5 6. 11 1. 01 31. 2 1. 0 30. 1 Carga requerida= Pmax. sector+ hf ppal +hg + hcabezal = 13. 49+19. 11 +3. 5+7=43. 1 m 13. 49+6. 11+3. 5+7= 30. 1 m
