Riego localizado Práctico

Riego localizado Práctico

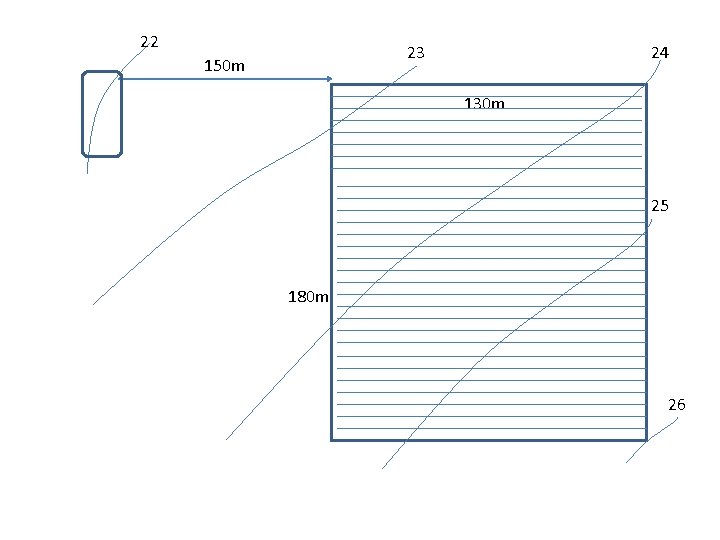

22 23 150 m 24 130 m 25 180 m 26

22 23 150 m 24 130 m 25 180 m 26

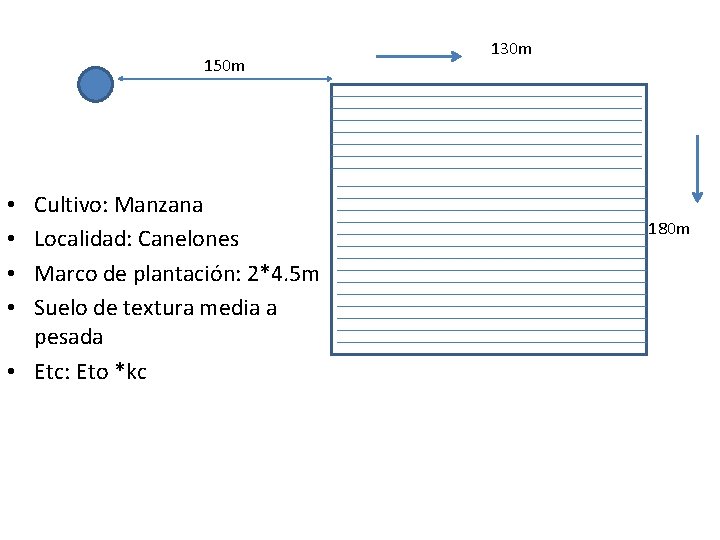

150 m Cultivo: Manzana Localidad: Canelones Marco de plantación: 2*4. 5 m Suelo de

150 m Cultivo: Manzana Localidad: Canelones Marco de plantación: 2*4. 5 m Suelo de textura media a pesada • Etc: Eto *kc • • 130 m 180 m

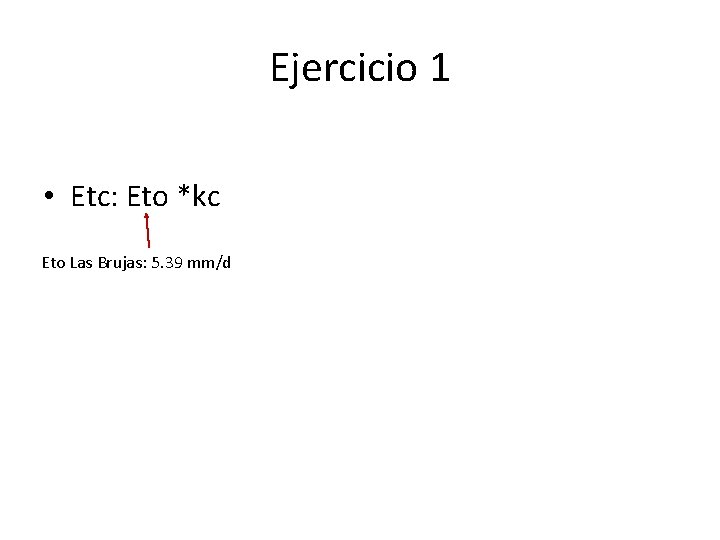

Ejercicio 1 • Etc: Eto *kc Eto Las Brujas: 5. 39 mm/d

Ejercicio 1 • Etc: Eto *kc Eto Las Brujas: 5. 39 mm/d

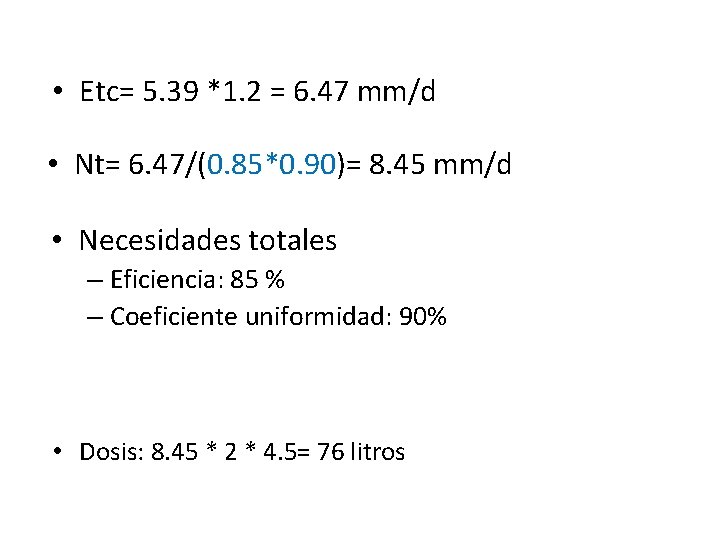

 • Etc= 5. 39 *1. 2 = 6. 47 mm/d • Nt= 6.

• Etc= 5. 39 *1. 2 = 6. 47 mm/d • Nt= 6. 47/(0. 85*0. 90)= 8. 45 mm/d • Necesidades totales – Eficiencia: 85 % – Coeficiente uniformidad: 90% • Dosis: 8. 45 * 2 * 4. 5= 76 litros

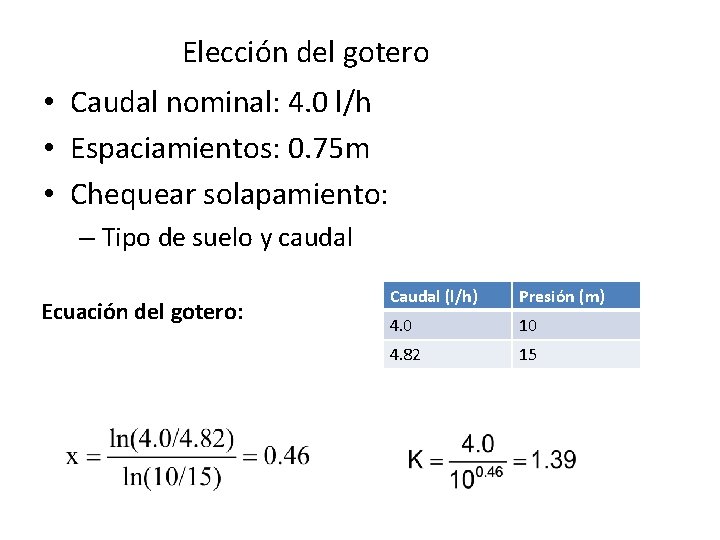

Elección del gotero • Caudal nominal: 4. 0 l/h • Espaciamientos: 0. 75 m

Elección del gotero • Caudal nominal: 4. 0 l/h • Espaciamientos: 0. 75 m • Chequear solapamiento: – Tipo de suelo y caudal Ecuación del gotero: Caudal (l/h) Presión (m) 4. 0 10 4. 82 15

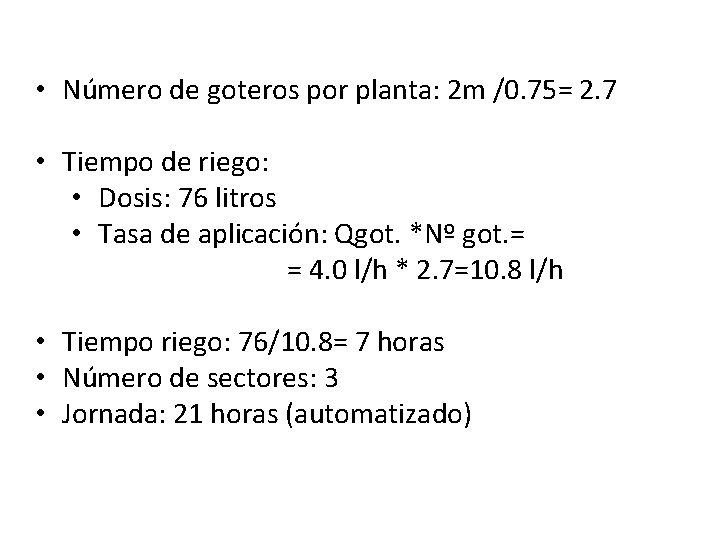

 • Número de goteros por planta: 2 m /0. 75= 2. 7 •

• Número de goteros por planta: 2 m /0. 75= 2. 7 • Tiempo de riego: • Dosis: 76 litros • Tasa de aplicación: Qgot. *Nº got. = = 4. 0 l/h * 2. 7=10. 8 l/h • Tiempo riego: 76/10. 8= 7 horas • Número de sectores: 3 • Jornada: 21 horas (automatizado)

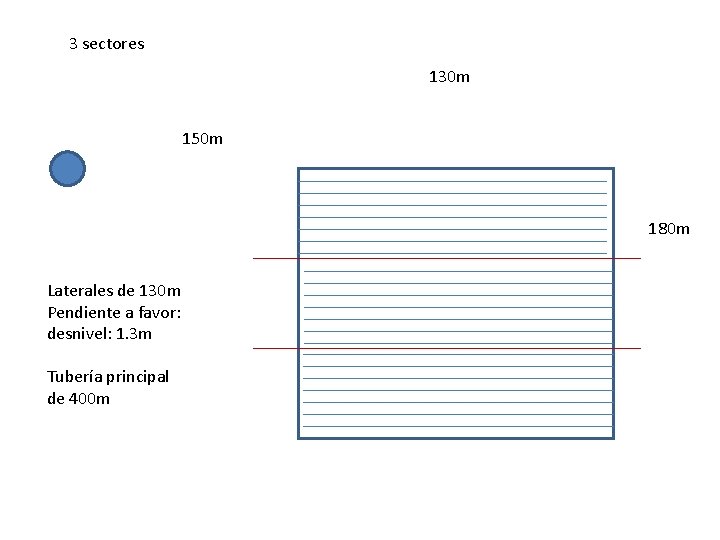

3 sectores 130 m 150 m 180 m Laterales de 130 m Pendiente a

3 sectores 130 m 150 m 180 m Laterales de 130 m Pendiente a favor: desnivel: 1. 3 m Tubería principal de 400 m

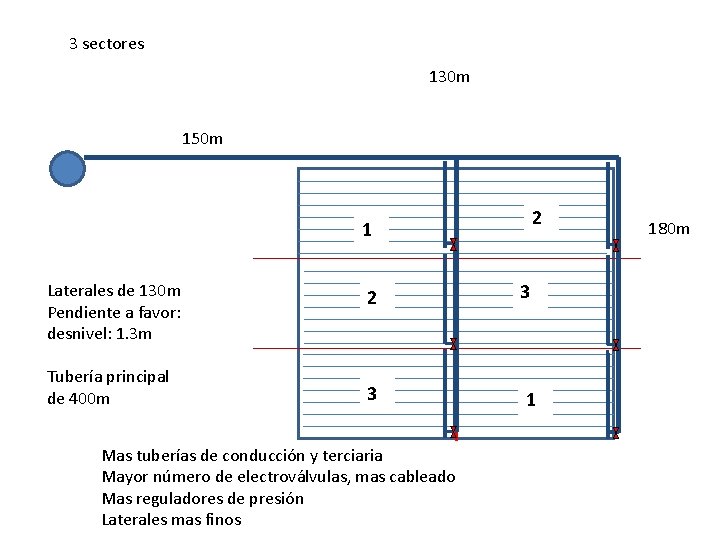

3 sectores 130 m 150 m 2 1 Laterales de 130 m Pendiente a

3 sectores 130 m 150 m 2 1 Laterales de 130 m Pendiente a favor: desnivel: 1. 3 m Tubería principal de 400 m 2 3 3 1 Mas tuberías de conducción y terciaria Mayor número de electroválvulas, mas cableado Mas reguladores de presión Laterales mas finos 180 m

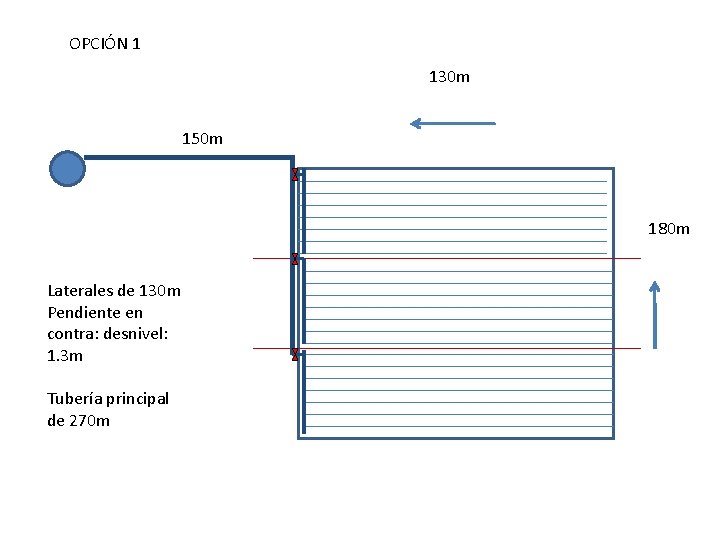

OPCIÓN 1 130 m 150 m 180 m Laterales de 130 m Pendiente en

OPCIÓN 1 130 m 150 m 180 m Laterales de 130 m Pendiente en contra: desnivel: 1. 3 m Tubería principal de 270 m

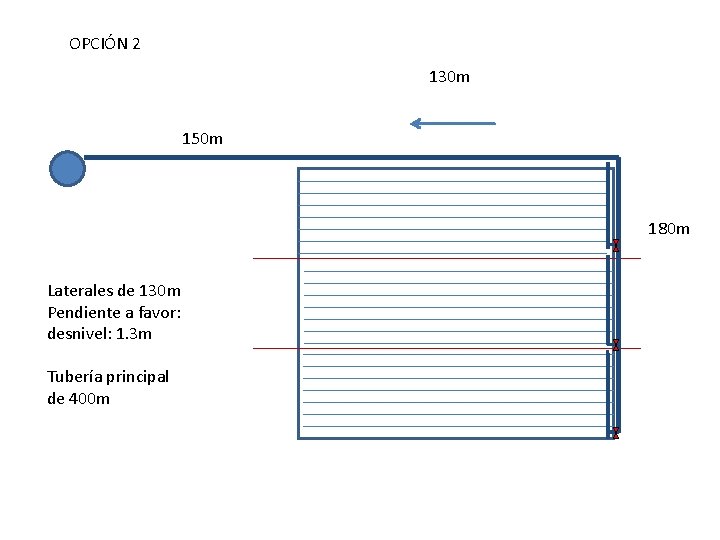

OPCIÓN 2 130 m 150 m 180 m Laterales de 130 m Pendiente a

OPCIÓN 2 130 m 150 m 180 m Laterales de 130 m Pendiente a favor: desnivel: 1. 3 m Tubería principal de 400 m

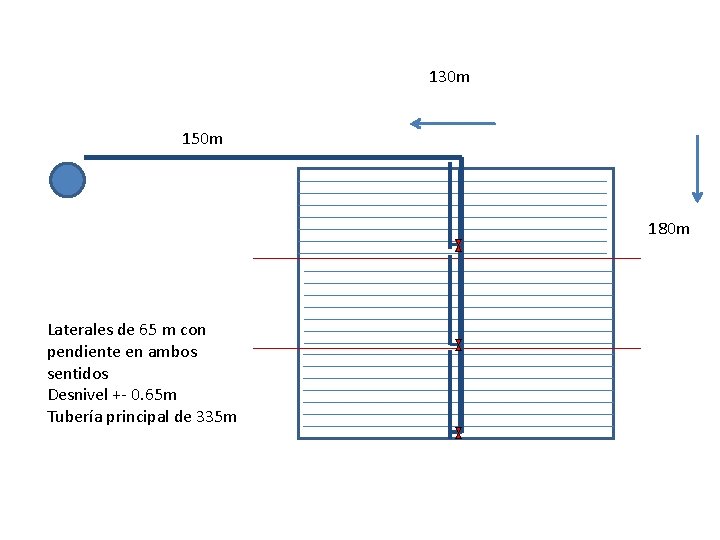

130 m 150 m 180 m Laterales de 65 m con pendiente en ambos

130 m 150 m 180 m Laterales de 65 m con pendiente en ambos sentidos Desnivel +- 0. 65 m Tubería principal de 335 m

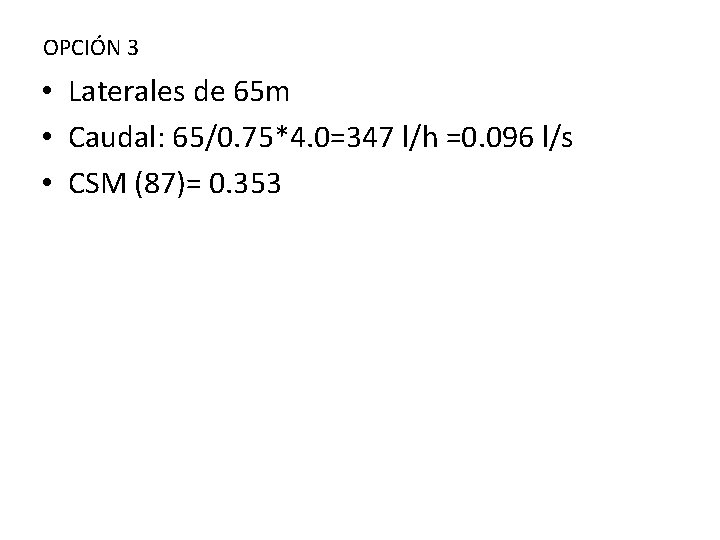

OPCIÓN 3 • Laterales de 65 m • Caudal: 65/0. 75*4. 0=347 l/h =0.

OPCIÓN 3 • Laterales de 65 m • Caudal: 65/0. 75*4. 0=347 l/h =0. 096 l/s • CSM (87)= 0. 353

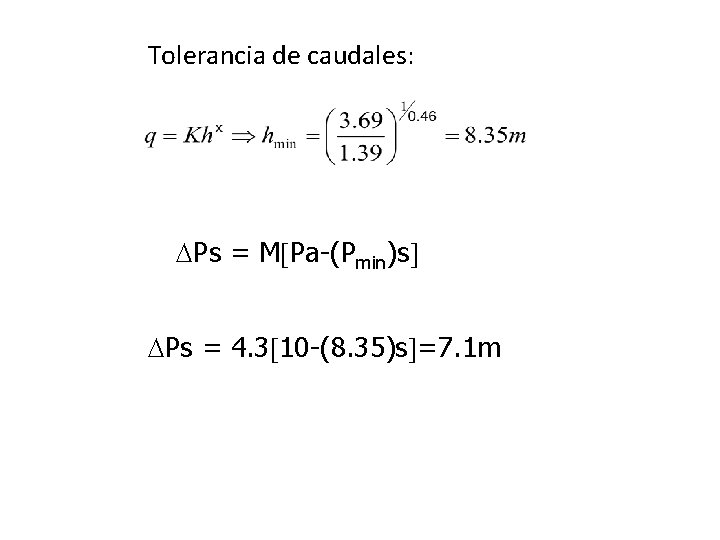

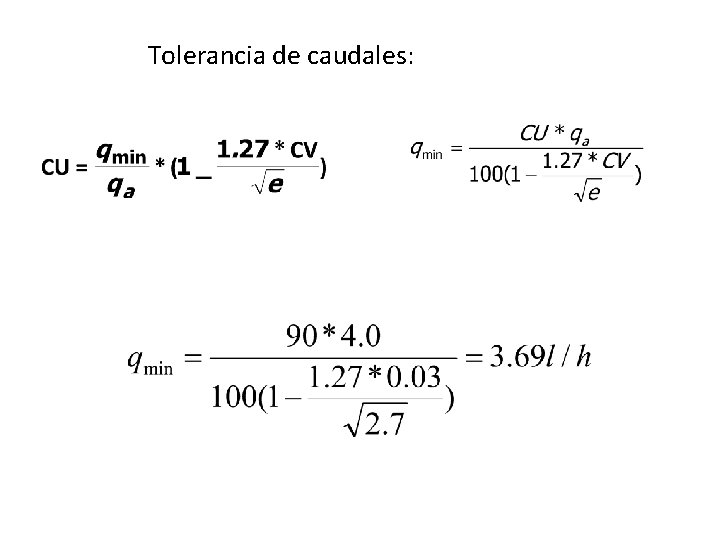

Tolerancia de caudales:

Tolerancia de caudales:

Tolerancia de caudales: Ps = M Pa-(Pmin)s Ps = 4. 3 10 -(8. 35)s

Tolerancia de caudales: Ps = M Pa-(Pmin)s Ps = 4. 3 10 -(8. 35)s =7. 1 m

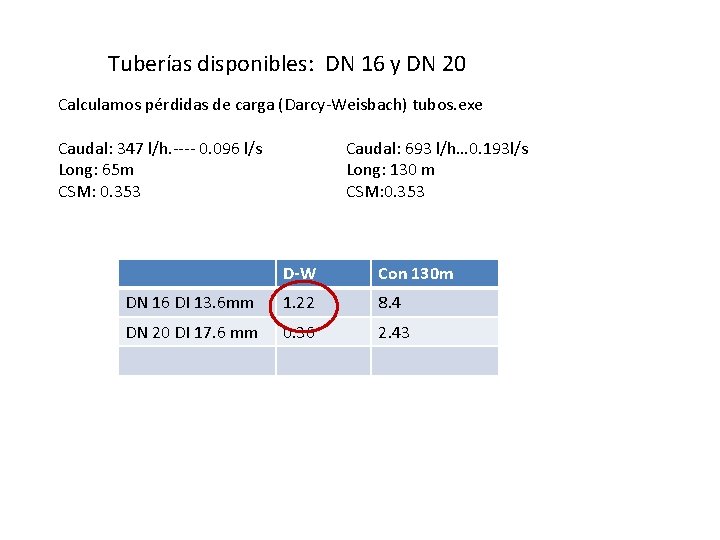

Tuberías disponibles: DN 16 y DN 20 Calculamos pérdidas de carga (Darcy-Weisbach) tubos. exe

Tuberías disponibles: DN 16 y DN 20 Calculamos pérdidas de carga (Darcy-Weisbach) tubos. exe Caudal: 347 l/h. ---- 0. 096 l/s Long: 65 m CSM: 0. 353 Caudal: 693 l/h… 0. 193 l/s Long: 130 m CSM: 0. 353 D-W Con 130 m DN 16 DI 13. 6 mm 1. 22 8. 4 DN 20 DI 17. 6 mm 0. 36 2. 43

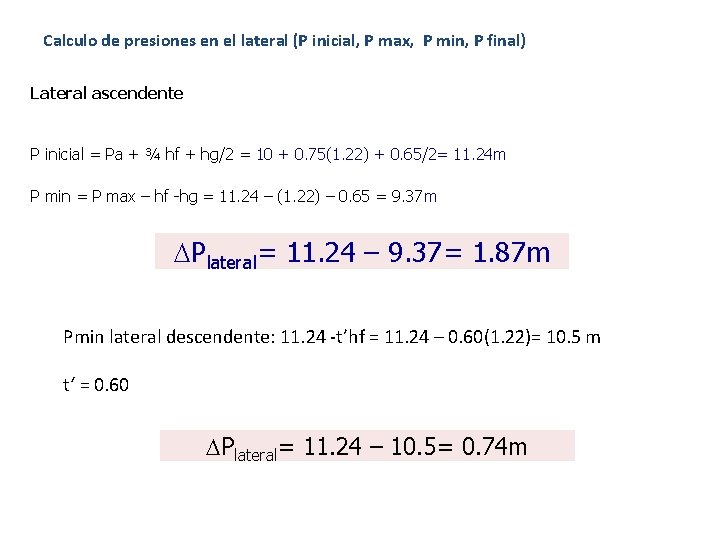

Calculo de presiones en el lateral (P inicial, P max, P min, P final)

Calculo de presiones en el lateral (P inicial, P max, P min, P final) Lateral ascendente P inicial = Pa + ¾ hf + hg/2 = 10 + 0. 75(1. 22) + 0. 65/2= 11. 24 m P min = P max – hf -hg = 11. 24 – (1. 22) – 0. 65 = 9. 37 m Plateral= 11. 24 – 9. 37= 1. 87 m Pmin lateral descendente: 11. 24 -t’hf = 11. 24 – 0. 60(1. 22)= 10. 5 m t‘ = 0. 60 Plateral= 11. 24 – 10. 5= 0. 74 m

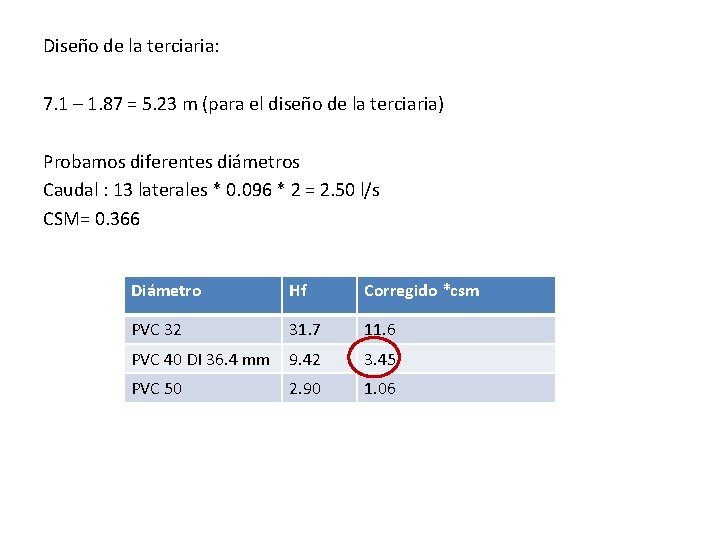

Diseño de la terciaria: 7. 1 – 1. 87 = 5. 23 m (para

Diseño de la terciaria: 7. 1 – 1. 87 = 5. 23 m (para el diseño de la terciaria) Probamos diferentes diámetros Caudal : 13 laterales * 0. 096 * 2 = 2. 50 l/s CSM= 0. 366 Diámetro Hf Corregido *csm PVC 32 31. 7 11. 6 PVC 40 DI 36. 4 mm 9. 42 3. 45 PVC 50 2. 90 1. 06

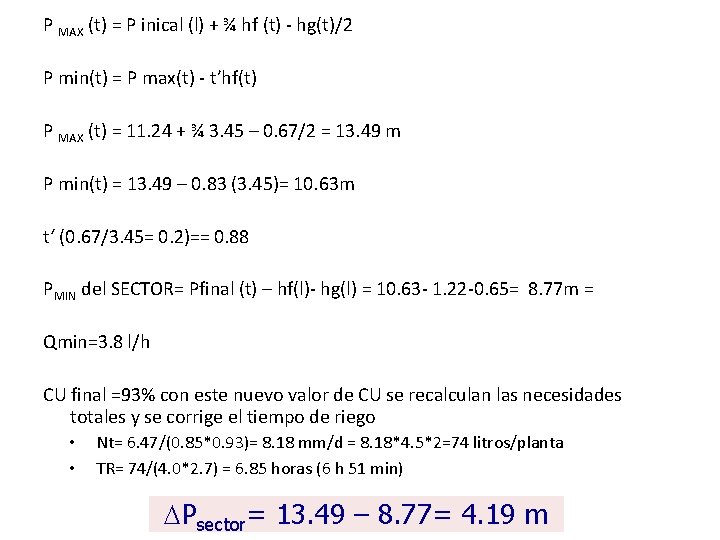

P MAX (t) = P inical (l) + ¾ hf (t) - hg(t)/2 P

P MAX (t) = P inical (l) + ¾ hf (t) - hg(t)/2 P min(t) = P max(t) - t’hf(t) P MAX (t) = 11. 24 + ¾ 3. 45 – 0. 67/2 = 13. 49 m P min(t) = 13. 49 – 0. 83 (3. 45)= 10. 63 m t‘ (0. 67/3. 45= 0. 2)== 0. 88 PMIN del SECTOR= Pfinal (t) – hf(l)- hg(l) = 10. 63 - 1. 22 -0. 65= 8. 77 m = Qmin=3. 8 l/h CU final =93% con este nuevo valor de CU se recalculan las necesidades totales y se corrige el tiempo de riego • • Nt= 6. 47/(0. 85*0. 93)= 8. 18 mm/d = 8. 18*4. 5*2=74 litros/planta TR= 74/(4. 0*2. 7) = 6. 85 horas (6 h 51 min) Psector= 13. 49 – 8. 77= 4. 19 m

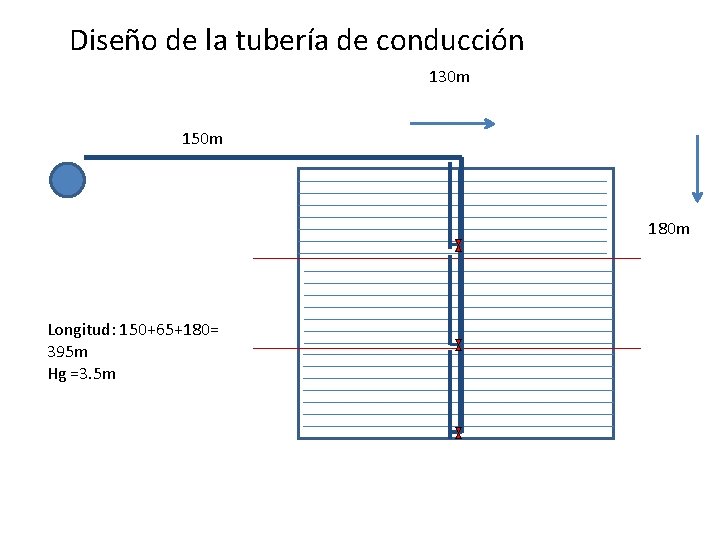

Diseño de la tubería de conducción 130 m 150 m 180 m Longitud: 150+65+180=

Diseño de la tubería de conducción 130 m 150 m 180 m Longitud: 150+65+180= 395 m Hg =3. 5 m

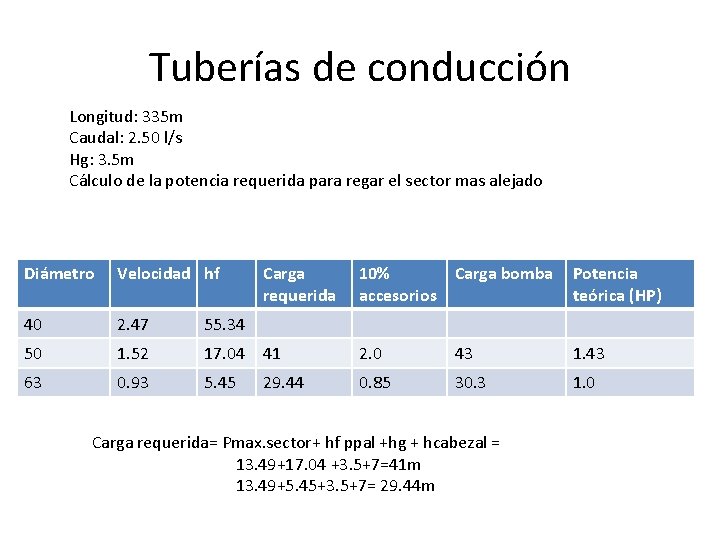

Tuberías de conducción Longitud: 335 m Caudal: 2. 50 l/s Hg: 3. 5 m

Tuberías de conducción Longitud: 335 m Caudal: 2. 50 l/s Hg: 3. 5 m Cálculo de la potencia requerida para regar el sector mas alejado Diámetro Velocidad hf 40 2. 47 55. 34 50 1. 52 63 0. 93 Carga requerida 10% Carga bomba accesorios Potencia teórica (HP) 17. 04 41 2. 0 43 1. 43 5. 45 0. 85 30. 3 1. 0 29. 44 Carga requerida= Pmax. sector+ hf ppal +hg + hcabezal = 13. 49+17. 04 +3. 5+7=41 m 13. 49+5. 45+3. 5+7= 29. 44 m
