Dziaania ratownicze i zabezpieczajce podczas powodzi Temat 34
Działania ratownicze i zabezpieczające podczas powodzi Temat 34 asp. Marcin Brzana, KM PSP w Krośnie
Prognozowanie Przygotowanie terenów powodziowych na wypadek wystąpienia klęski polega między innymi na określeniu: • Ile zostanie zatopionych miejscowości • Ilu ludzi znajdzie się w zalanych obiektach • Ile zwierząt gospodarskich należy ewakuować • Ile i jakich obiektów zostanie zalane • Jaka infrastruktura zostanie wyłączona z eksploatacji • Ile szlaków komunikacyjnych i na jakich odcinkach zostanie wyłączone z eksploatacji
Główne zadania służb ratowniczych • Zabezpieczenie budowli ochronnych przed uszkodzeniem lub zniszczeniem • Ewakuacja ludności i mienia z terenów zagrożonych • Pomoc humanitarna ofiarom powodzi • Usuwanie skutków po ustąpieniu zjawiska powodzi
Budowle hydrotechniczne Budowle piętrzące � Budowle upustowe � Przewody wodne � Ujęcia wody � Budowle żeglugi śródlądowej � Budowle specjalne �
Budowle ochrony czynnej • Sterowane zbiorniki retencyjne • Poldery wyposażone w śluzy • Zalewy i zbiorniki o regulowanym odpływie
Budowle ochrony biernej • Wały przeciwpowodziowe • Poldery • Niesterowane przepływowe zbiorniki retencyjne • Kanały, ulgi
Miejsca szczególnie narażone na działanie prądu wody � 1. MOST, 2. WAŁ, 3. PRZYCZÓŁEK MOSTOWY, 4. KIERUNEK PRĄDU, � 5. WYSPA RZECZNA, 6. KĘPA DRZEW
Struktura zagęszczania wałów � 1. POZIOM WODY, 2. GRUNT LUŹNY, 3. GRUNT ŚREDNIO ZAGĘSZCZONY, 4. GRUNT BARDZO ZAGĘSZCZONY
Struktura zagęszczania wałów � 1. POZIOM WODY, 2. GRUNT ŚREDNIO ZAGĘSZCZONY, � 3. GRUNT LUŹNY, 4. GRUNT BARDZO ZAGĘSZCZONY
Śluza wałowa 1. 1. SPŁYW DO RZEKI, 2. KLAPA ŚLUZY, 3. KONSTRUKCJA � 4. WAŁ, 5. KANAŁ MELIORACYJNY
Śluza wałowa
Śluza wałowa sterowana ręcznie
Przyczyny awarii wałów przeciwpowodziowych • • Przelanie przez koronę wału Rozmycie skarpy Osunięcie skarpy Zawodnienie konstrukcji Utworzenie kanału Pęknięcie wzdłużne wału Przebicie hydrauliczne
Zadania związku taktycznego na odcinku • Patrolowanie przydzielonego odcinka • Likwidowanie awarii urządzeń ochronnych • Dysponowanie w razie potrzeby sił i środków oraz specjalistów
Patrol Dwóch lub trzech ratowników wyposażonych w: • Radiotelefon • Kamizelki ratunkowe • Oświetlenie indywidualne Patrol ma za zadanie wizualną obserwację budowli ochronnych i terenu bezpośrednio do nich przyległego
Patrolowanie �Powiększające się pęknięcie
Patrolowanie �Obserwowanie ruchów korpusu wału
Uszczelnianie przecieków
Uszczelnianie wałów �Prawidłowo ułożone uszczelnienie � 1. Poziom wody, 2. Poziom wody w korpusie wału, � 3. Materiał przepuszczalny, 4. Worki z piaskiem, 5. Przeciek
Uszczelnianie wałów � Nieprawidłowo założone uszczelnienie � 1. Poziom wody, 2. Poziom wody w korpusie wału, � 3. Folia nieprzepuszczalna 4. Worki
Uszczelnianie wałów �Zakładanie uszczelnienia na geowłókninę
Dociążenie podstawy wałów Prawidłowo wykonane dociążenie podstawy wału
Podwyższanie wałów �Przykładowy sposób podwyższania wałów 1. FOLIA, 2. WORKI Z PIASKIEM, 3. PIASEK LUB ZIEMIA, 4. WAŁ
Podwyższanie wałów
Podwyższanie wałów �Inny sposób podwyższania wałów
Podwyższanie wałów �Zapory przeciwpowodziowe napełniane wodą
Likwidacja przebić hydraulicznych Uszczelnienie przebicia � 1. MIEJSCE PRZEBICIA, 2. FOLIA NIEPRZEPUSZCZALNA, 3. WORKI
Likwidacja przebić hydraulicznych � Spiralne układanie worków od gruntu stabilnego do środka przebicia
Likwidacja przebić hydraulicznych Zabezpieczenie przebicia � 1. POZIOM WODY, 2. WAŁ, 3. OBWAŁOWANIE WOKÓŁ PRZEBICIA � 4. POZIOM WODY W PRZEBICIU, 5. PRZEPŁYW POD WAŁEM
Ochrona odwodnej części wału �Zabezpieczenie przed rozmyciem skarpy 1. FOLIA, 2. WORKI, 3. NURT RZEKI
Ochrona odwodnej części wału � 1. WORKI, NA KTÓRE NAWIJAMY FOLIĘ, 2. KIERUNEK ZWIJANIA, � 3. STACZANIE PO SKARPIE, 4. MOCOWANIE WORKAMI
Uszczelnianie śluz wałowych Wykonanie uszczelnienia części odwodnej śluzy � 1. KLAPA ŚLUZY, 2. KONSTRUKCJA PRZEPUSTU, � 3. FOLIA, 4. WORKI, 5. ŁÓDŹ
Organizacja terenu akcji przeciwpowodziowej
Organizacja terenu akcji przeciwpowodziowej �Napełnianie worków z piaskiem
Działania ratownictwa wodnego na terenie objętym powodzią NA TERENIE ZALANYM PŁYWAMY WYPORNOŚCIOWO Z MINIMALNĄ PRĘDKOŚCIĄ ŁODZIAMI KIERUJĄ TYLKO UPRAWNIENI STERNICY ZAŁOGI MAJĄ ZAŁOŻONE KAMIZELKI RATUNKOWE
Znaki umowne stosowane na terenie powodzi
Rozpoznanie sytuacji w zalanym budynku Ile osób przebywa w zalanym budynku Ile osób można i trzeba przekonać do ewakuacji Jaka jest kondycja fizyczna i psychiczna tych osób Czy występują jakieś zagrożenia dla ludzi w budynku (pęknięcia ścian, rozlane paliwa itp. ) • Jakie są rzeczywiste potrzeby ludzi, którzy pozostaną w budynku • •
Ewakuacja �Ewakuacja - zorganizowane przemieszczenie ludzi, czasem wraz z dobytkiem, z miejsca, w którym występuje zagrożenie, na obszar bezpieczny. �Ewakuacja pierwotna – przemieszczenie ludności z miejsca zagrożonego do miejsca bezpiecznego �Ewakuacja wtórna – przemieszczenie ludności z terenu ewakuacji pierwotnej do miejsca tymczasowego pobytu
Ewakuacja �Mapa terenów zalewowych służąca do określenia miejscowości do ewakuacji
Ewakuacja �W pierwszej kolejności ewakuujemy kobiety, dzieci, osoby w podeszłym wieku i chorych
Ewakuacja �Ewakuacja ludzi gąsienicowym transporterem pływającym
Ewakuacja � EWAKUACJA RODZINY Z ZALANEGO BYDYNKU ZA POMOCĄ ŁODZI RATOWNICZEJ
Zasady ewakuacji na łodziach • Każdemu ewakuowanemu zakładamy kamizelkę • Ratownicy każdemu pomagają bezpiecznie wejść na łódź • Przeprowadzamy krótki instruktarz o zachowaniu się na łodzi • Informujemy o miejscu do którego wieziemy ewakuowanych
Zasady ewakuacji na łodziach BŁĘDY I NIEPRAWIDŁOWOŚCI: • Ewakuowani są bez kamizelek ratunkowych • Wioślarz stoi, łódź jest przeładowana • Samochód po zalaniu blokuje drogę dla amfibii
Ewakuacja zwierząt Duże zwierzęta gospodarskie można ewakuować transporterami pływającymi pod nadzorem inspekcji weterynaryjnej (krowy, konie, trzoda chlewna). Załadunku można dokonać jeżeli transporter stoi na twardym gruncie. Małe zwierzęta ewakuujemy na łodziach ratowniczych zamknięte w klatkach lub workach.
Ewakuacja zwierząt � CIELĘTA WYPROWADZANE Z ZALANEGO GOSPODARSTWA
Ewakuacja zwierząt � ZAŁADUNEK KRÓW NA TRANSPORTER PŁYWAJĄCY
Dostarczanie zaopatrzenia powodzianom • Woda pitna w fabrycznych szczelnych pojemnikach (butelki pet, pojemniki 5 litrów) • Żywność w szczelnych opakowaniach (konserwy, słoiki, pojemniki plastikowe) • Chleb w workach foliowych, zapakowany w nieprzemakalne pojemniki
Dostarczanie zaopatrzenia dla zwierząt Zwierzętom dostarczamy wodę pitną przewożoną w zbiornikach odkażonych i sprawdzonych przez inspekcję sanitarną. Suche mieszanki paszowe lub prasowane siano musi być w transporcie zabezpieczone przed zamoczeniem brudną wodą.
Dostarczanie zaopatrzenia dla zwierząt �PRZELEWANIE WODY ZE ZBIORNIKA NA TRANSPORTERZE DO BECZEK W GOSPODARSTWIE
Usuwanie skutków powodzi

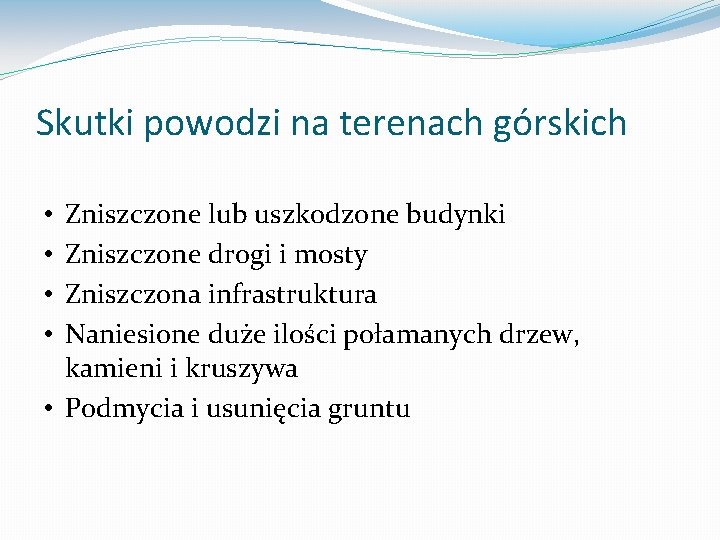

Skutki powodzi na terenach górskich Zniszczone lub uszkodzone budynki Zniszczone drogi i mosty Zniszczona infrastruktura Naniesione duże ilości połamanych drzew, kamieni i kruszywa • Podmycia i usunięcia gruntu • •
Skutki powodzi na terenach górskich �Zniszczone budynki
Skutki powodzi na terenach górskich �Zniszczone drogi
Skutki powodzi na terenach górskich �Zniszczona infrastruktura
Skutki powodzi na terenie nizinnym ZALANE BUDYNKI MIESZKALNE, UŻYTECZNOŚCI PUBLICZNEJ, ZAKŁADY PRACY ZALANE DROGI, LINIE KOLEJOWE, GAZOCIĄGI, INFRASTRUKTURA USZKODZONE WAŁY, MOSTY, URZĄDZENIA WODNE SKAŻENIE BAKTERIOLOGICZNE I CHEMICZNE DUŻYCH OBSZARÓW
Skutki powodzi na terenie nizinnym �Zatopione budynki i całe miejscowości
Skutki powodzi na terenie nizinnym �Zalane zakłady przemysłowe
Główne zadania podczas usuwania skutków powodzi • • Usuwanie i odpompowywanie rozlewisk Wypompowanie wody z budynków Usuwanie padliny Usuwanie skażeń ekologicznych
Likwidacja rozlewisk � WYKONYWANIE ROWÓW DO SPŁYWU WODY Z ROZLEWISK
Likwidacja rozlewisk �Przepompowywanie wody na drugą stronę wału
Likwidacja rozlewisk � Zabezpieczenie skarpy wału przed uszkodzeniem w czasie pompowania 1. OBCIĄŻNIK, 2. PŁYWAK, 3. WYLOT WĘŻA, 4. FOLIA, 5. MOTOPOMPA POWODZIOWA
Pompowanie wody z budynków Usuwanie wody z budynków rozpoczynamy na polecenie gminnych zespołów reagowania kryzysowego po konsultacji z: • Powiatowym inspektorem nadzoru budowlanego • Powiatowym inspektorem sanitarno epidemiologicznym
Pompowanie wody z budynków �Zbyt szybkie rozpoczęcie pompowania piwnic 1. POZIOM WODY W GRUNCIE, 2. NAPEŁNIANIE PIWNIC, 3. POZIOM WODY W PIWNICY, 4. POMPA
Pompowanie wody z budynków �Wykop probierczy do ustalenia poziomu wody w gruncie 1. POZIOM WODY W PIWNICY, 2. POZIOM WODY W GRUNCIE, 3. POZIOM WODY W WYKOPIE PROBIERCZYM
Pompowanie wody z budynków Zakaz umieszczania motopomp spalinowych w piwnicach Silniki motopomp spalinowych zużywają duże ilości tlenu Praca silników w pomieszczeniach zamkniętych może doprowadzić do zatrucia lub nawet śmierci osób tam przebywających
Zagrożenie epidemiologiczne Wody powodziowe zanieczyszczone są biologicznie bakteriami, wirusami i grzybami. Źródłami emisji są zalane szamba, oczyszczalnie ścieków, gnojowniki, cmentarze i składowiska odpadów komunalnych. Czynnikami chorobotwórczymi mogą być: czerwonka, salmonella, dur brzuszny, żółtaczka pokarmowa, paciorkowce kałowe, enterokoki i inne.
Zagrożenie epidemiologiczne �Pływająca sterta obornika
Zagrożenie epidemiologiczne �Zatopiony cmentarz
Koniec
