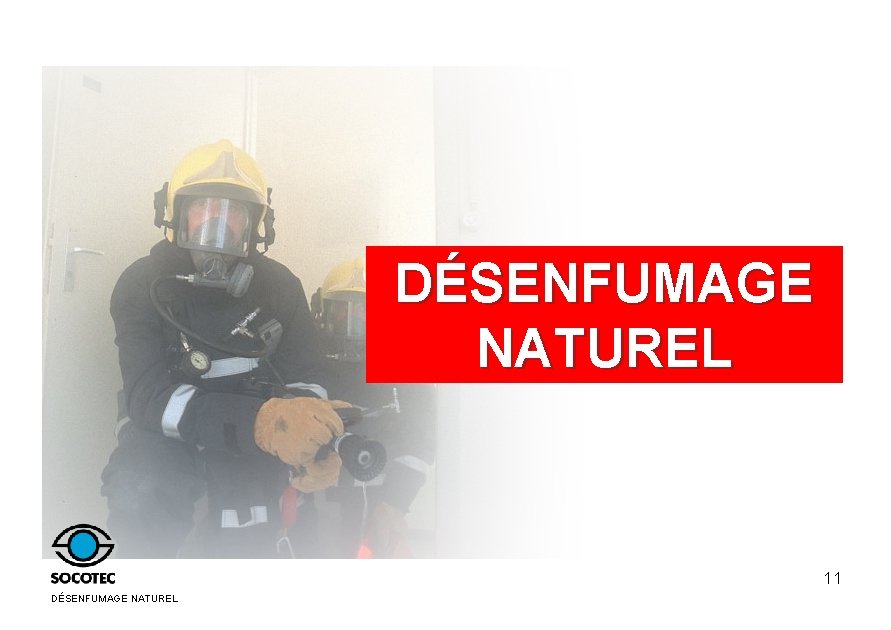

DSENFUMAGE NATUREL 11 DSENFUMAGE NATUREL PRINCIPE Assurer un

DÉSENFUMAGE NATUREL 11 DÉSENFUMAGE NATUREL

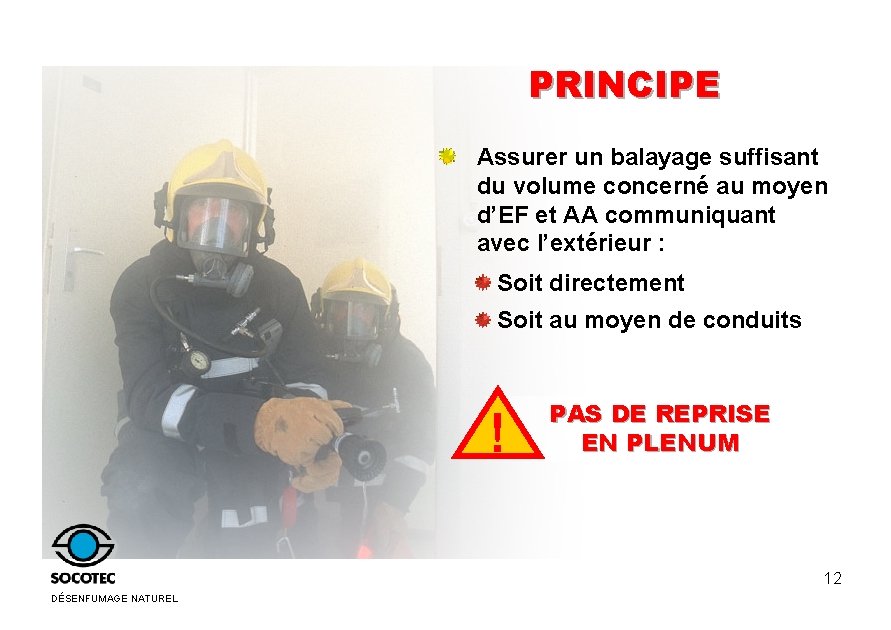

PRINCIPE Assurer un balayage suffisant du volume concerné au moyen d’EF et AA communiquant avec l’extérieur : Soit directement Soit au moyen de conduits ! PAS DE REPRISE EN PLENUM 12 DÉSENFUMAGE NATUREL

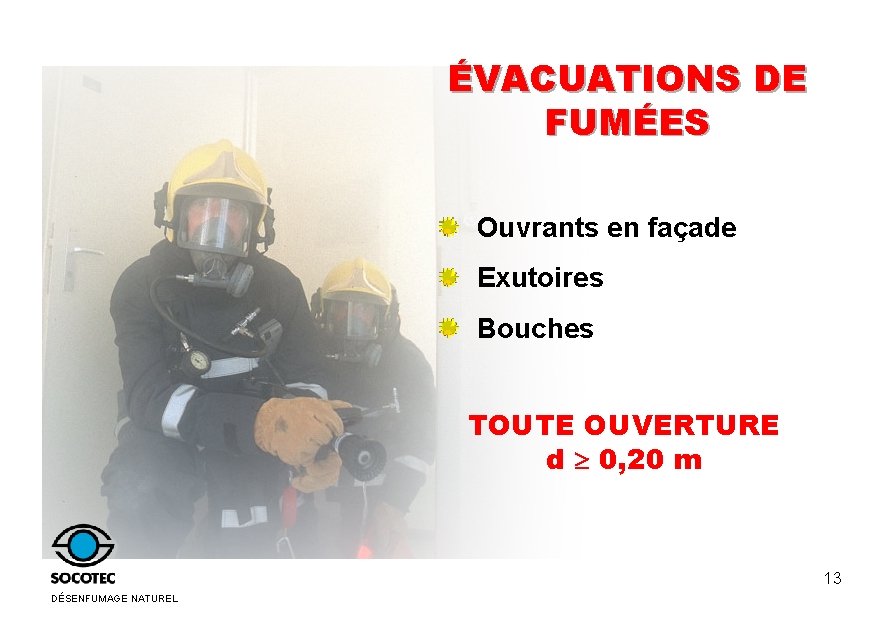

ÉVACUATIONS DE FUMÉES Ouvrants en façade Exutoires Bouches TOUTE OUVERTURE d 0, 20 m 13 DÉSENFUMAGE NATUREL

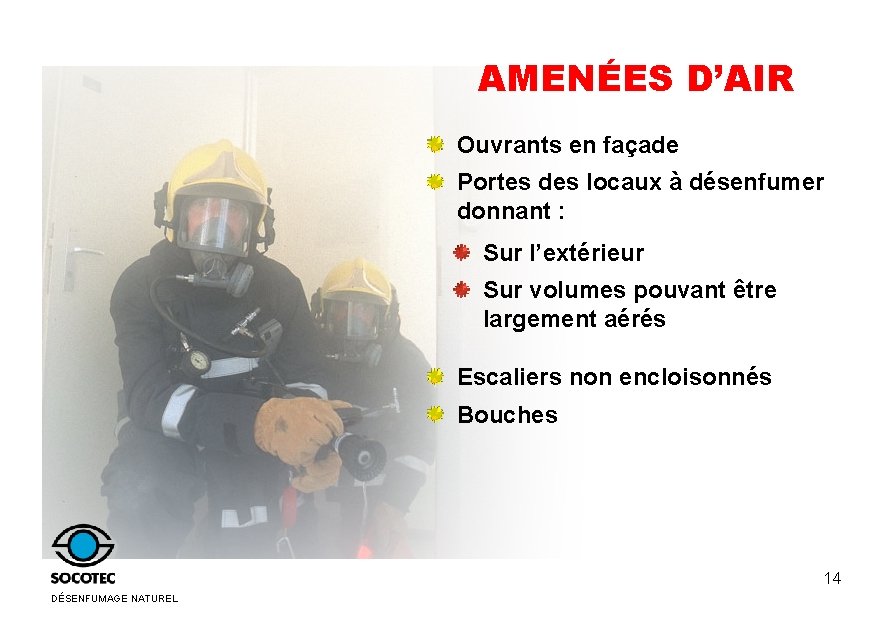

AMENÉES D’AIR Ouvrants en façade Portes des locaux à désenfumer donnant : Sur l’extérieur Sur volumes pouvant être largement aérés Escaliers non encloisonnés Bouches 14 DÉSENFUMAGE NATUREL

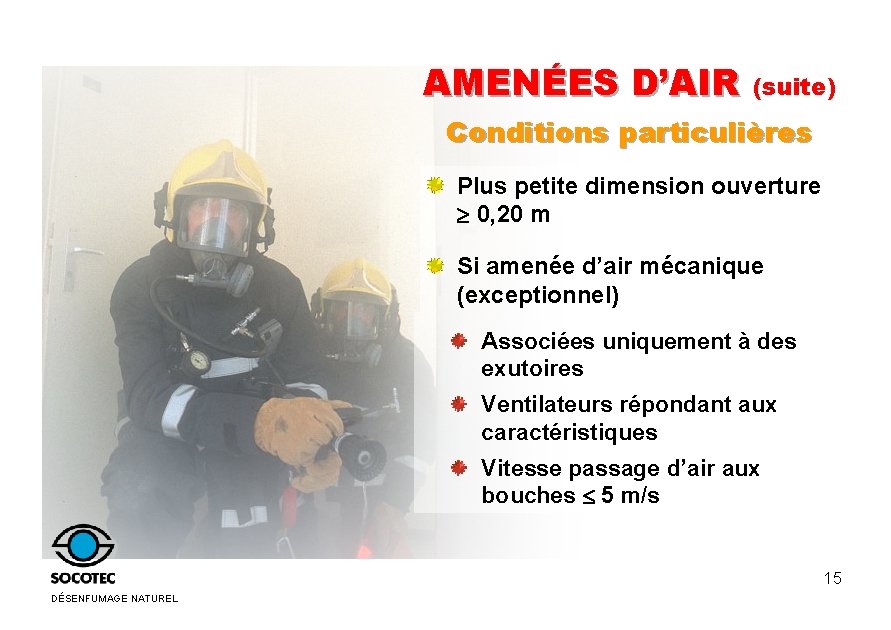

AMENÉES D’AIR (suite) Conditions particulières Plus petite dimension ouverture 0, 20 m Si amenée d’air mécanique (exceptionnel) Associées uniquement à des exutoires Ventilateurs répondant aux caractéristiques Vitesse passage d’air aux bouches 5 m/s 15 DÉSENFUMAGE NATUREL

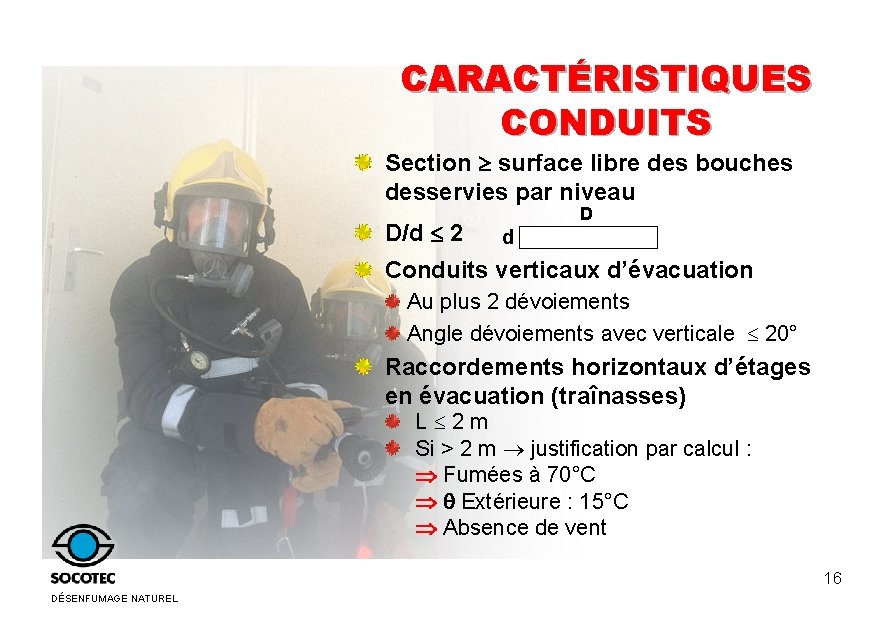

CARACTÉRISTIQUES CONDUITS Section surface libre des bouches desservies par niveau D/d 2 D d Conduits verticaux d’évacuation Au plus 2 dévoiements Angle dévoiements avec verticale 20° Raccordements horizontaux d’étages en évacuation (traînasses) L 2 m Si > 2 m justification par calcul : Fumées à 70°C Extérieure : 15°C Absence de vent 16 DÉSENFUMAGE NATUREL

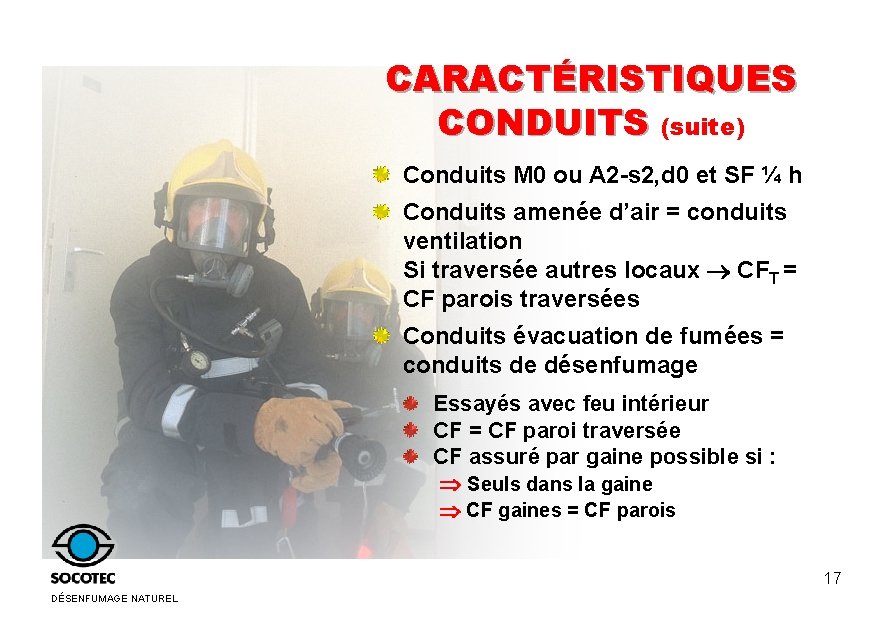

CARACTÉRISTIQUES CONDUITS (suite) Conduits M 0 ou A 2 -s 2, d 0 et SF ¼ h Conduits amenée d’air = conduits ventilation Si traversée autres locaux CFT = CF parois traversées Conduits évacuation de fumées = conduits de désenfumage Essayés avec feu intérieur CF = CF paroi traversée CF assuré par gaine possible si : Seuls dans la gaine CF gaines = CF parois 17 DÉSENFUMAGE NATUREL

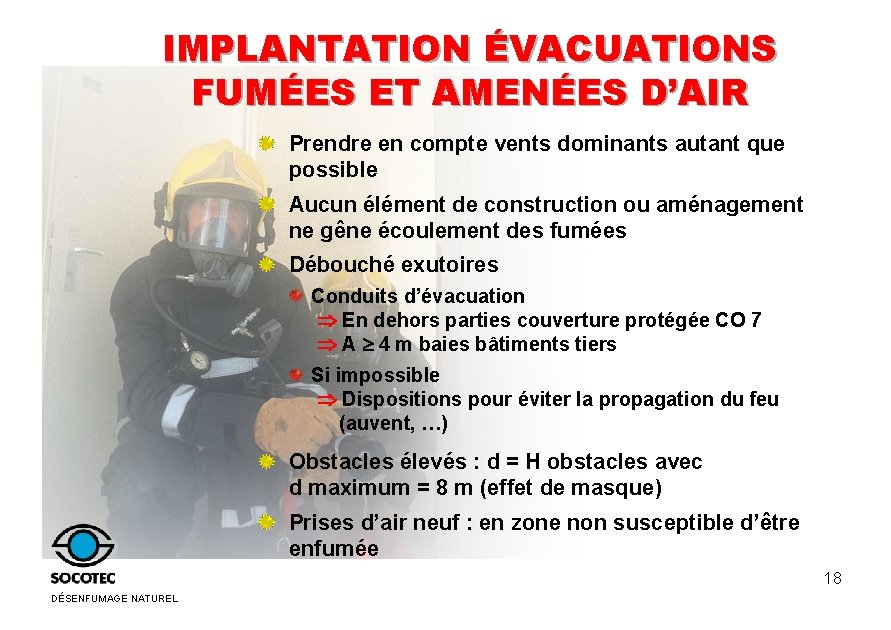

IMPLANTATION ÉVACUATIONS FUMÉES ET AMENÉES D’AIR Prendre en compte vents dominants autant que possible Aucun élément de construction ou aménagement ne gêne écoulement des fumées Débouché exutoires Conduits d’évacuation En dehors parties couverture protégée CO 7 A 4 m baies bâtiments tiers Si impossible Dispositions pour éviter la propagation du feu (auvent, …) Obstacles élevés : d = H obstacles avec d maximum = 8 m (effet de masque) Prises d’air neuf : en zone non susceptible d’être enfumée 18 DÉSENFUMAGE NATUREL

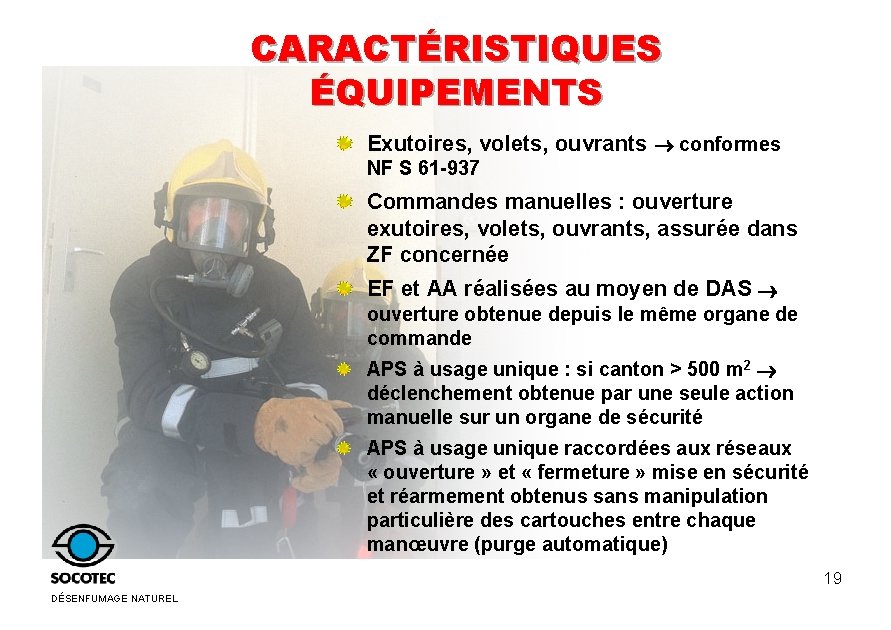

CARACTÉRISTIQUES ÉQUIPEMENTS Exutoires, volets, ouvrants conformes NF S 61 -937 Commandes manuelles : ouverture exutoires, volets, ouvrants, assurée dans ZF concernée EF et AA réalisées au moyen de DAS ouverture obtenue depuis le même organe de commande APS à usage unique : si canton > 500 m 2 déclenchement obtenue par une seule action manuelle sur un organe de sécurité APS à usage unique raccordées aux réseaux « ouverture » et « fermeture » mise en sécurité et réarmement obtenus sans manipulation particulière des cartouches entre chaque manœuvre (purge automatique) 19 DÉSENFUMAGE NATUREL

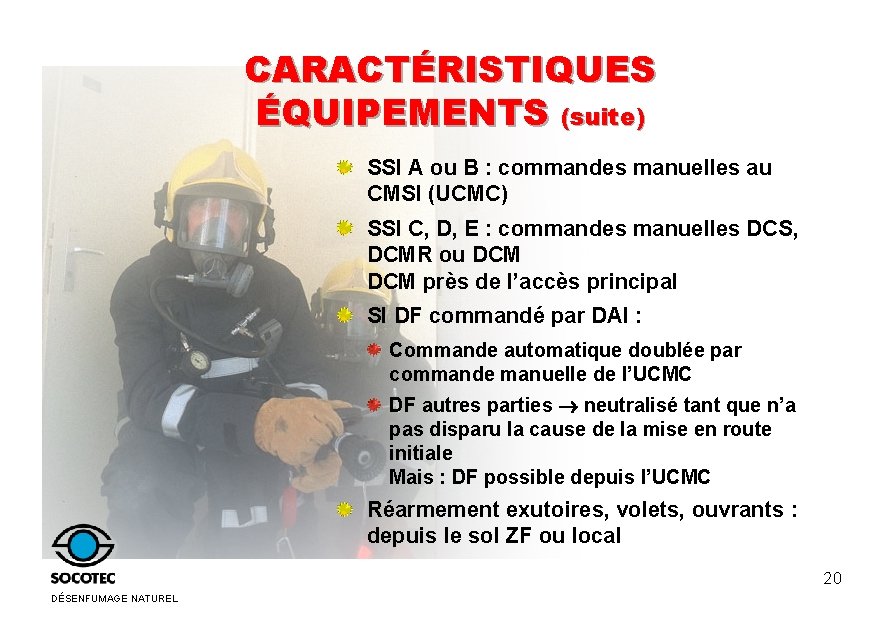

CARACTÉRISTIQUES ÉQUIPEMENTS (suite) SSI A ou B : commandes manuelles au CMSI (UCMC) SSI C, D, E : commandes manuelles DCS, DCMR ou DCM près de l’accès principal SI DF commandé par DAI : Commande automatique doublée par commande manuelle de l’UCMC DF autres parties neutralisé tant que n’a pas disparu la cause de la mise en route initiale Mais : DF possible depuis l’UCMC Réarmement exutoires, volets, ouvrants : depuis le sol ZF ou local 20 DÉSENFUMAGE NATUREL

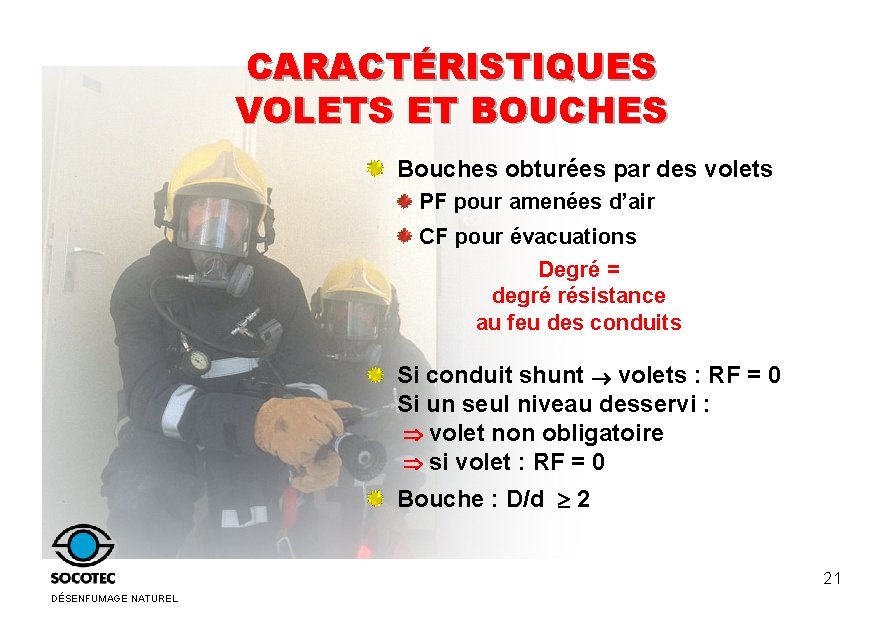

CARACTÉRISTIQUES VOLETS ET BOUCHES Bouches obturées par des volets PF pour amenées d’air CF pour évacuations Degré = degré résistance au feu des conduits Si conduit shunt volets : RF = 0 Si un seul niveau desservi : volet non obligatoire si volet : RF = 0 Bouche : D/d 2 21 DÉSENFUMAGE NATUREL

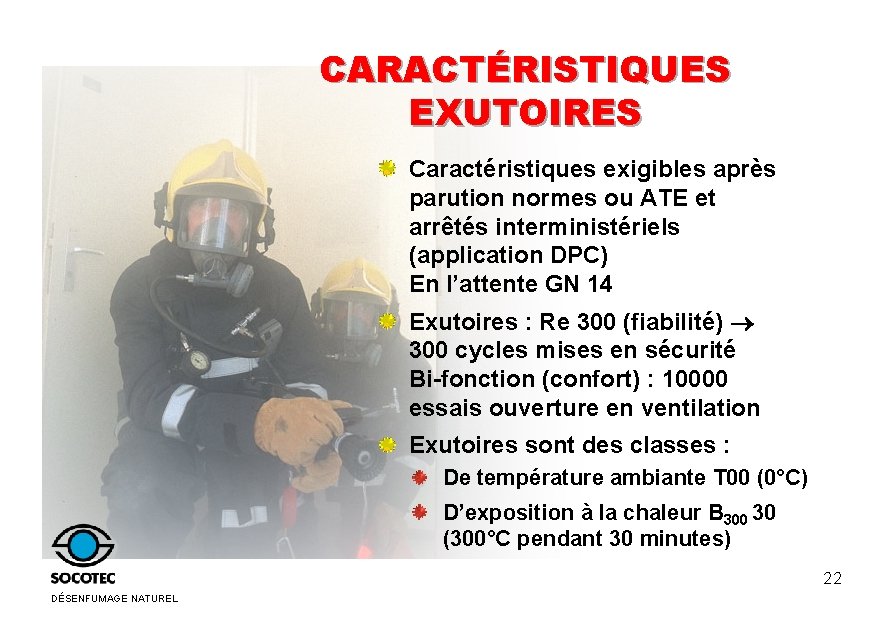

CARACTÉRISTIQUES EXUTOIRES Caractéristiques exigibles après parution normes ou ATE et arrêtés interministériels (application DPC) En l’attente GN 14 Exutoires : Re 300 (fiabilité) 300 cycles mises en sécurité Bi-fonction (confort) : 10000 essais ouverture en ventilation Exutoires sont des classes : De température ambiante T 00 (0°C) D’exposition à la chaleur B 300 30 (300°C pendant 30 minutes) 22 DÉSENFUMAGE NATUREL

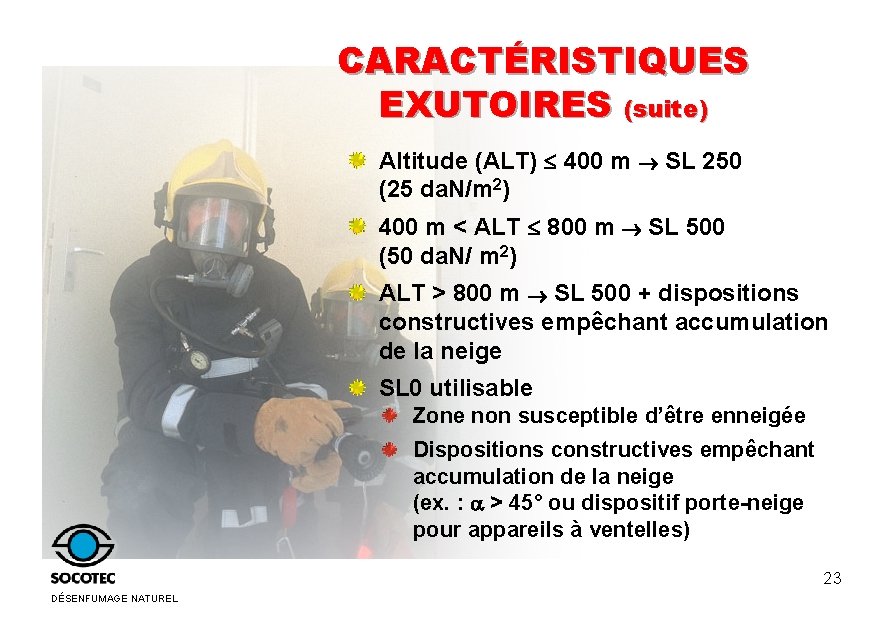

CARACTÉRISTIQUES EXUTOIRES (suite) Altitude (ALT) 400 m SL 250 (25 da. N/m 2) 400 m < ALT 800 m SL 500 (50 da. N/ m 2) ALT > 800 m SL 500 + dispositions constructives empêchant accumulation de la neige SL 0 utilisable Zone non susceptible d’être enneigée Dispositions constructives empêchant accumulation de la neige (ex. : > 45° ou dispositif porte-neige pour appareils à ventelles) 23 DÉSENFUMAGE NATUREL

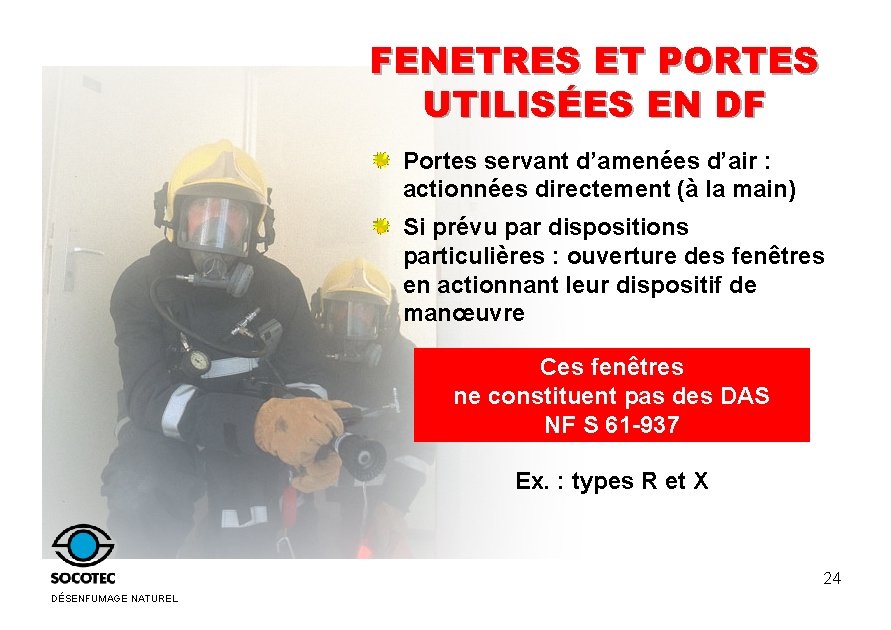

FENETRES ET PORTES UTILISÉES EN DF Portes servant d’amenées d’air : actionnées directement (à la main) Si prévu par dispositions particulières : ouverture des fenêtres en actionnant leur dispositif de manœuvre Ces fenêtres ne constituent pas des DAS NF S 61 -937 Ex. : types R et X 24 DÉSENFUMAGE NATUREL
