Trois schmas pour prsenter un objet technique Schma

Trois schémas pour présenter un objet technique • Schéma SYSTÉMIQUE • Schéma de PRINCIPES • Schéma de CONSTRUCTION

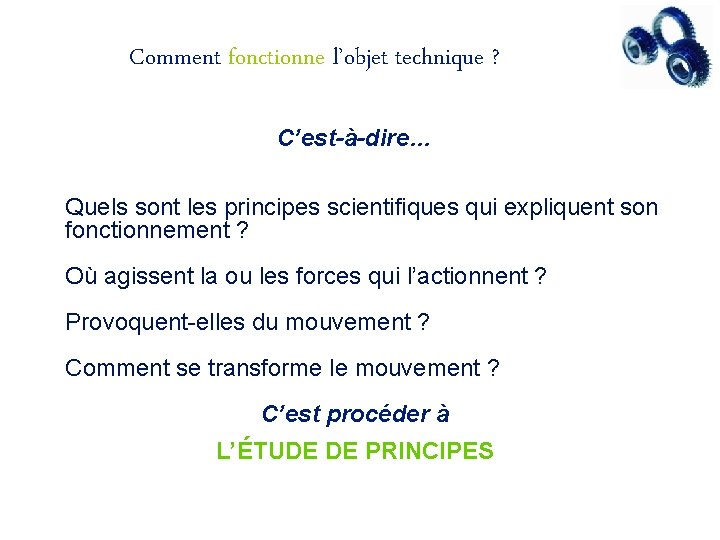

Comment fonctionne l’objet technique ? C’est-à-dire… Quels sont les principes scientifiques qui expliquent son fonctionnement ? Où agissent la ou les forces qui l’actionnent ? Provoquent-elles du mouvement ? Comment se transforme le mouvement ? C’est procéder à L’ÉTUDE DE PRINCIPES

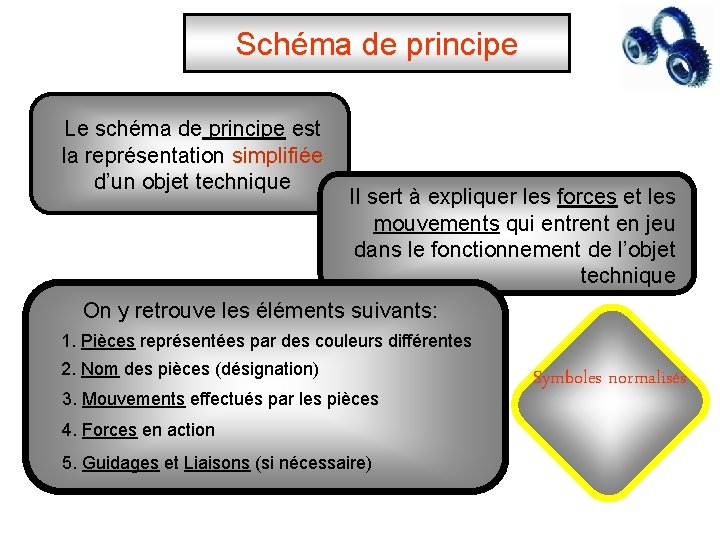

Schéma de principe Le schéma de principe est la représentation simplifiée d’un objet technique Il sert à expliquer les forces et les mouvements qui entrent en jeu dans le fonctionnement de l’objet technique On y retrouve les éléments suivants: 1. Pièces représentées par des couleurs différentes 2. Nom des pièces (désignation) 3. Mouvements effectués par les pièces 4. Forces en action 5. Guidages et Liaisons (si nécessaire) Symboles normalisés

Nom des pièces

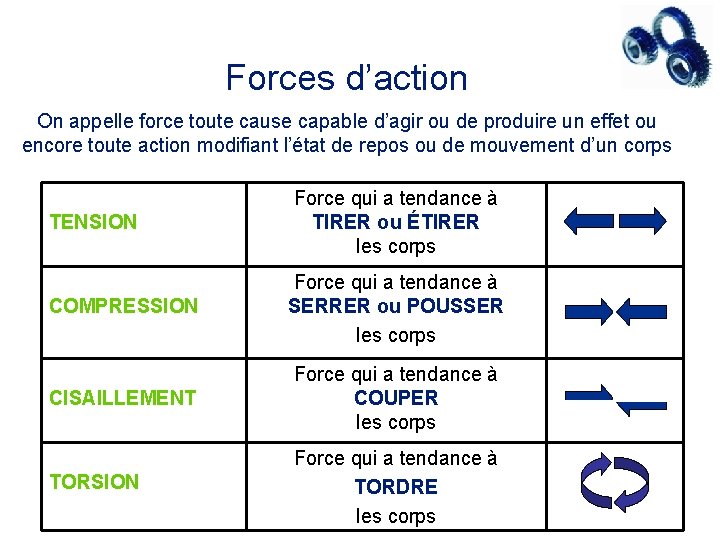

Forces d’action On appelle force toute cause capable d’agir ou de produire un effet ou encore toute action modifiant l’état de repos ou de mouvement d’un corps TENSION Force qui a tendance à TIRER ou ÉTIRER les corps COMPRESSION Force qui a tendance à SERRER ou POUSSER les corps CISAILLEMENT Force qui a tendance à COUPER les corps TORSION Force qui a tendance à TORDRE les corps

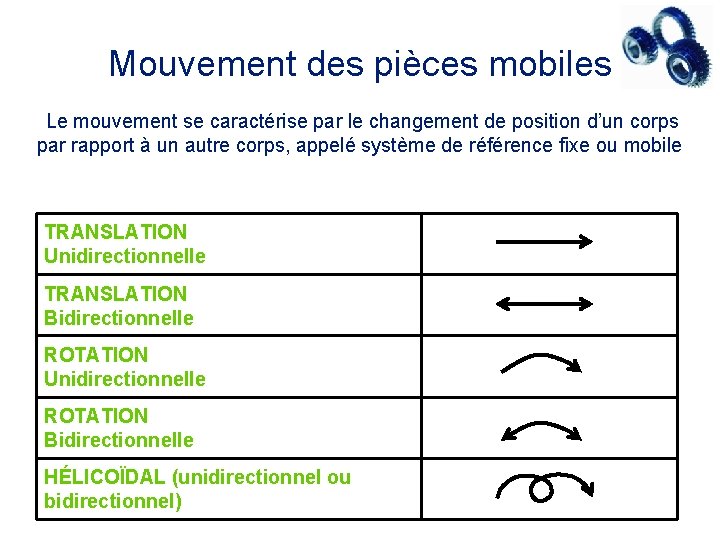

Mouvement des pièces mobiles Le mouvement se caractérise par le changement de position d’un corps par rapport à un autre corps, appelé système de référence fixe ou mobile TRANSLATION Unidirectionnelle TRANSLATION Bidirectionnelle ROTATION Unidirectionnelle ROTATION Bidirectionnelle HÉLICOÏDAL (unidirectionnel ou bidirectionnel)

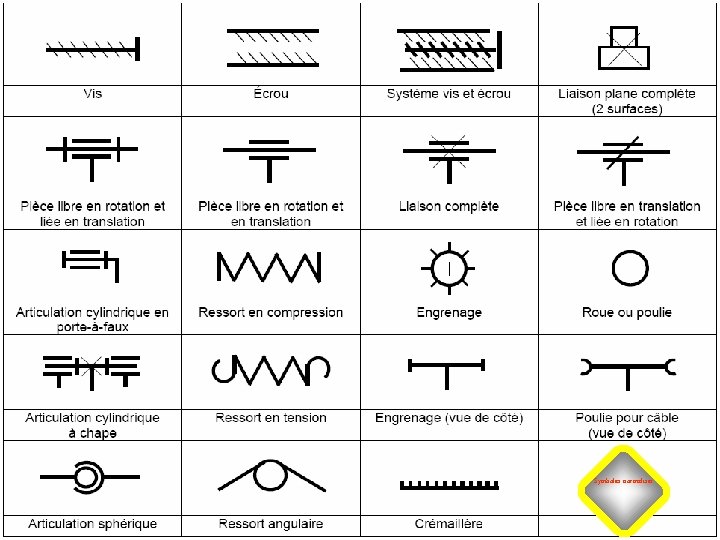

Symboles normalisés

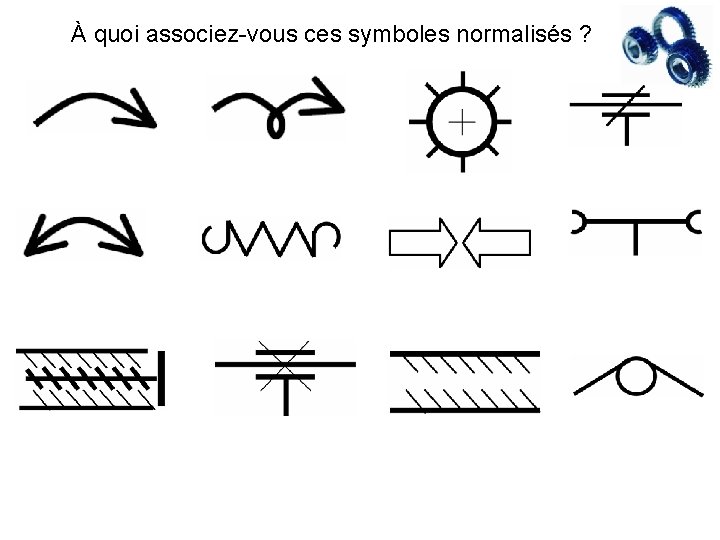

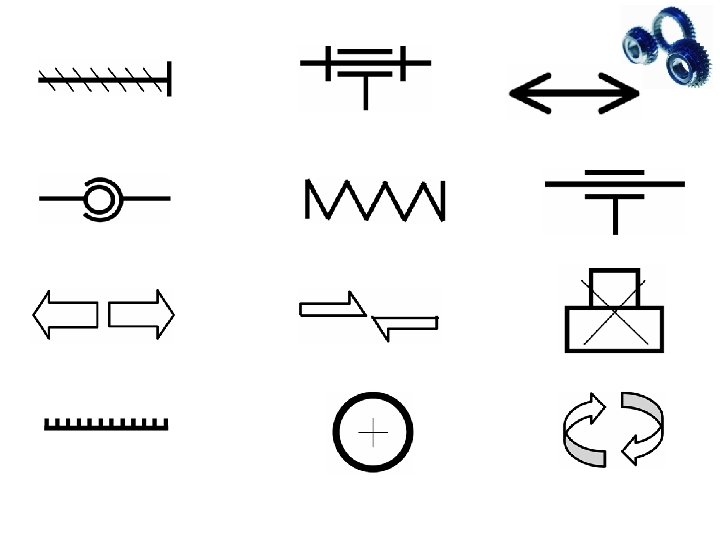

À quoi associez-vous ces symboles normalisés ?

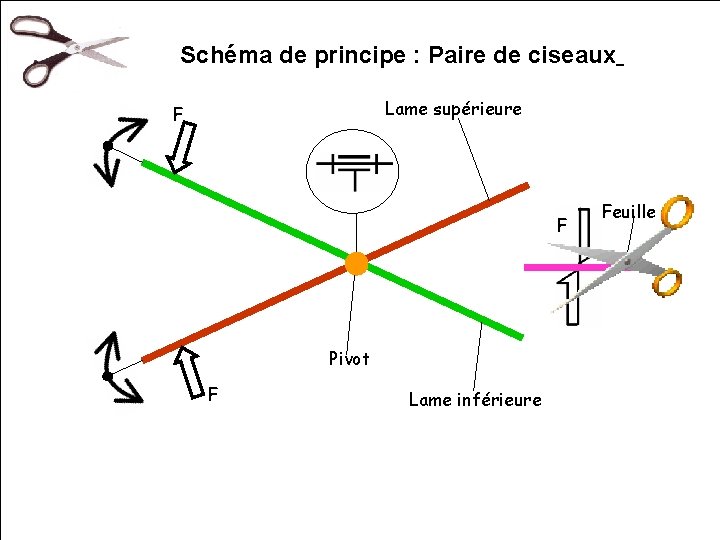

Schéma de principe : Paire de ciseaux Lame supérieure F F Pivot F Lame inférieure Feuille

Schéma de principe : Poinçon F ARTICULATION LEVIER Pièce libre en translation et liée en rotation RESSORT DE COMPRESSION FEUILLE DE PAPIER POINÇON MATRICE

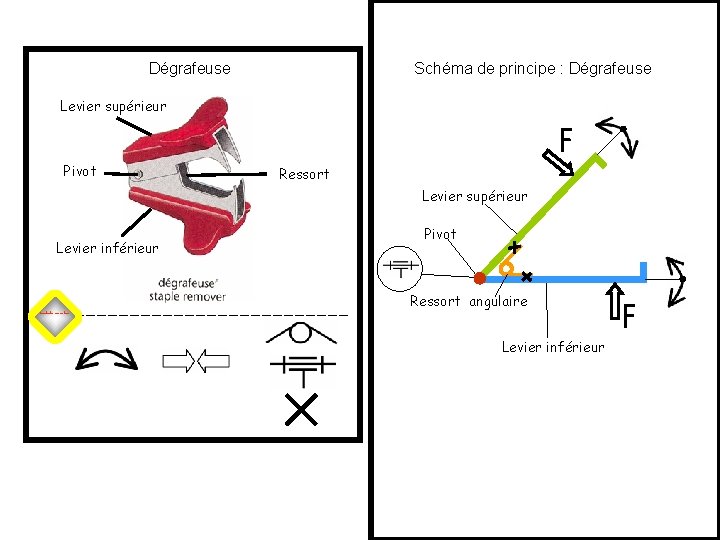

Dégrafeuse Schéma de principe : Dégrafeuse Levier supérieur Pivot Ressort Levier supérieur Levier inférieur Pivot Ressort angulaire Symboles normalisés Levier inférieur

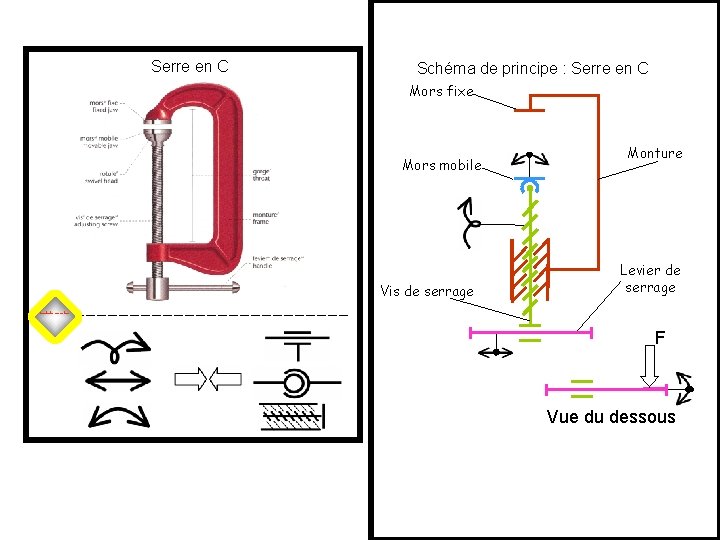

Serre en C Schéma de principe : Serre en C Mors fixe Mors mobile Vis de serrage Monture Levier de serrage Symboles normalisés F Vue du dessous

Clé à tuyau Schéma de principe : Clé à tuyau Crans Écrou Crans Vis Écrou Poignée Vis Symboles normalisés

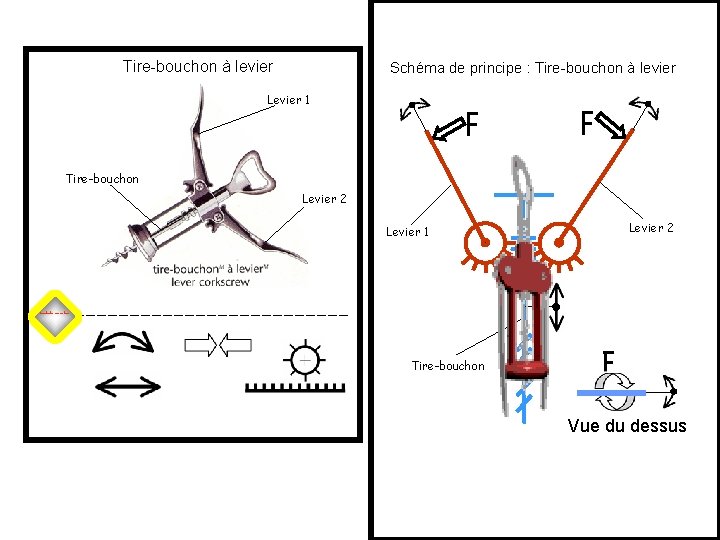

Tire-bouchon à levier Schéma de principe : Tire-bouchon à levier Levier 1 Tire-bouchon Levier 2 Levier 1 Levier 2 Symboles normalisés Tire-bouchon Vue du dessus

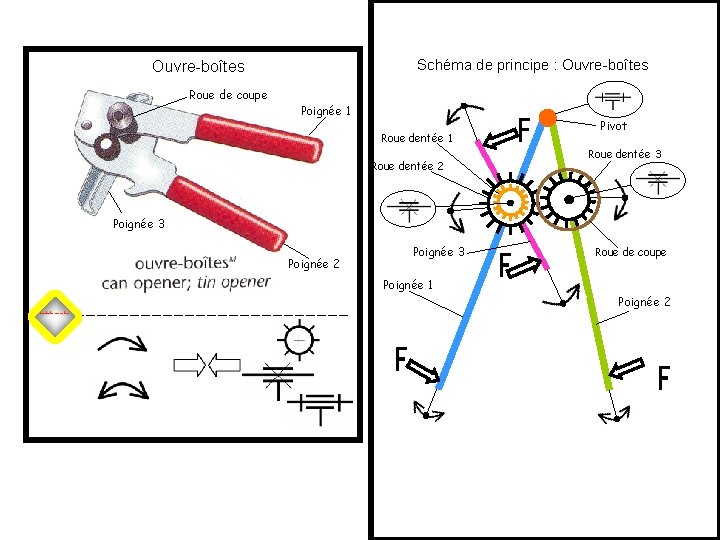

Schéma de principe : Ouvre-boîtes Roue de coupe Poignée 1 Roue dentée 2 Pivot Roue dentée 3 Poignée 2 Poignée 3 Roue de coupe Poignée 1 Poignée 2 Symboles normalisés

Symboles et exemples
