Co. Wo. S & Fan-Out Process Flow 胡承維 2017/12/29

Co. Wo. S & Fan-Out Process Flow 胡承維 2017/12/29

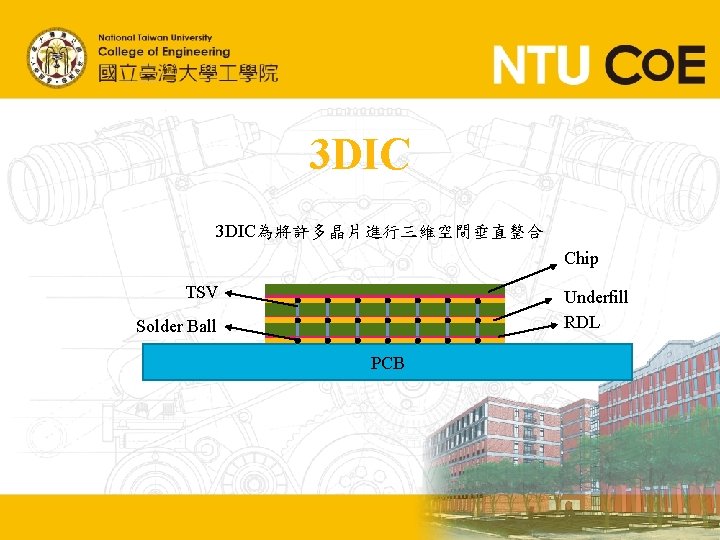

3 DIC為將許多晶片進行三維空間垂直整合 Chip TSV Underfill RDL Solder Ball PCB

3 DIC為將許多晶片進行三維空間垂直整合 Chip TSV Underfill RDL Solder Ball PCB

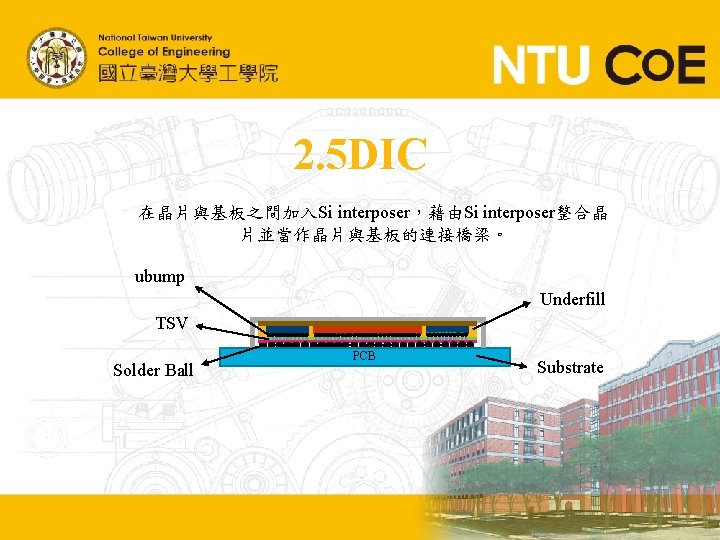

2. 5 DIC 在晶片與基板之間加入Si interposer,藉由Si interposer整合晶 片並當作晶片與基板的連接橋梁。 ubump Underfill TSV Solder Ball PCB Substrate

2. 5 DIC 在晶片與基板之間加入Si interposer,藉由Si interposer整合晶 片並當作晶片與基板的連接橋梁。 ubump Underfill TSV Solder Ball PCB Substrate

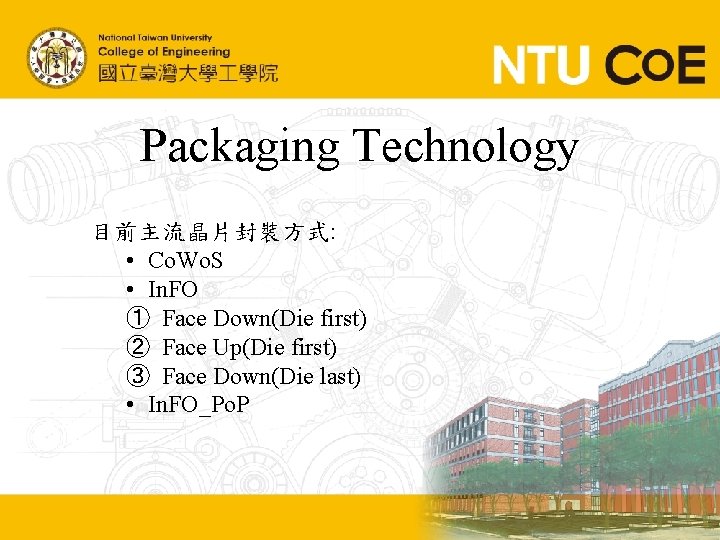

Packaging Technology 目前主流晶片封裝方式: • Co. Wo. S • In. FO ① Face Down(Die first)

Packaging Technology 目前主流晶片封裝方式: • Co. Wo. S • In. FO ① Face Down(Die first) ② Face Up(Die first) ③ Face Down(Die last) • In. FO_Po. P

Packaging Technology 目前主流晶片封裝方式: • Co. Wo. S(Chip-on-Wafer-on-Substrate) • In. FO ① Face Down(Die first)

Packaging Technology 目前主流晶片封裝方式: • Co. Wo. S(Chip-on-Wafer-on-Substrate) • In. FO ① Face Down(Die first) ② Face Up(Die first) ③ Face Down(Die last) • In. FO_Po. P

何謂Co. Wo. S? Co. Wo. S(Chip-on-Wafer-on-Substrate)是一種整合生產技術,先將 晶片透過Chip on Wafer(Co. W)的封裝製程連接至矽晶圓,再把 Co. W晶片與基板連結,整合成Chip-on-Wafer-on-Substrate。 So. C

何謂Co. Wo. S? Co. Wo. S(Chip-on-Wafer-on-Substrate)是一種整合生產技術,先將 晶片透過Chip on Wafer(Co. W)的封裝製程連接至矽晶圓,再把 Co. W晶片與基板連結,整合成Chip-on-Wafer-on-Substrate。 So. C Wafer Co. W(Chip-on-Wafer) HBM PCB Substrate Co. Wo. S(Chip-on-Wafer-on-substrate)

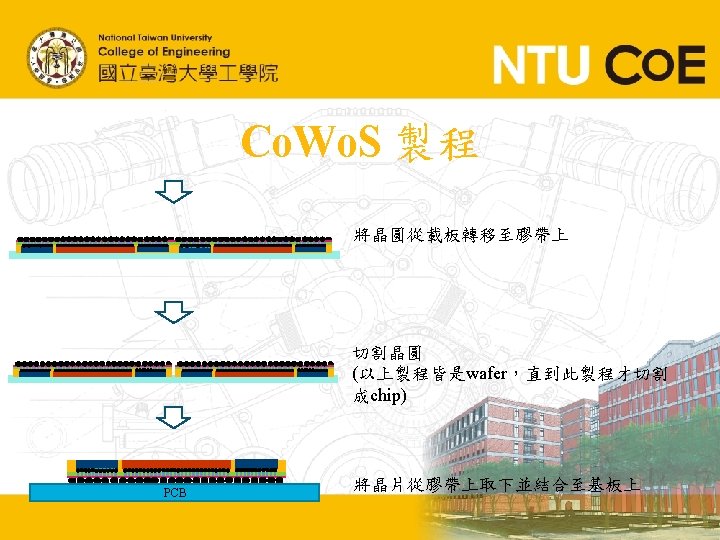

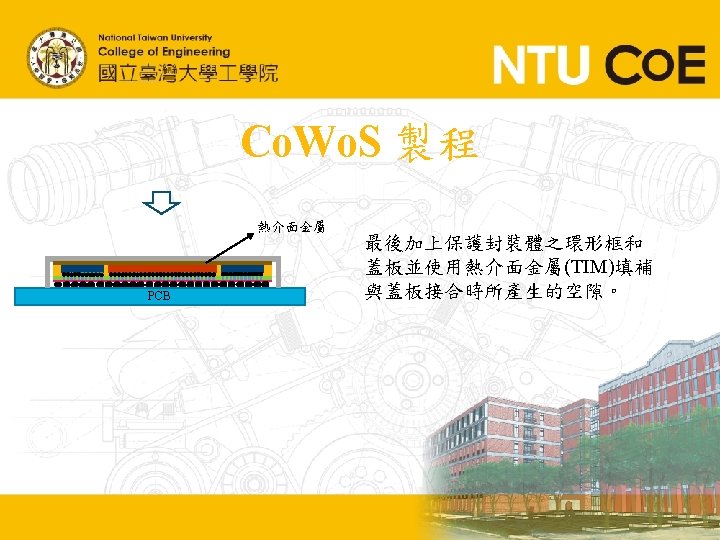

Co. Wo. S Process Flow So. C HBM 2 Top die Cu piller Solder

Co. Wo. S Process Flow So. C HBM 2 Top die Cu piller Solder ball Si interposer ubump: 一對Cu piller中間焊Solder Bottom die 先將Si interposer與晶片藉由ubump堆疊至 一起 填入Underfill保護晶片與連結的結構

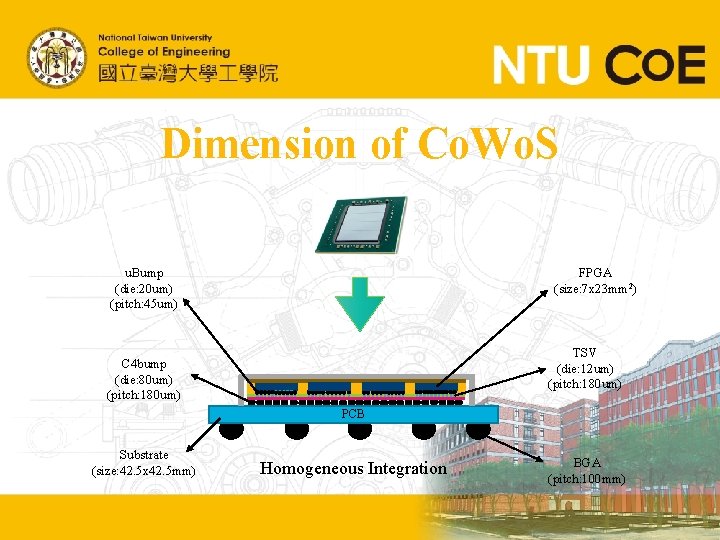

Dimension of Co. Wo. S u. Bump (die: 20 um) (pitch: 45 um) FPGA

Dimension of Co. Wo. S u. Bump (die: 20 um) (pitch: 45 um) FPGA (size: 7 x 23 mm 2) TSV (die: 12 um) (pitch: 180 um) C 4 bump (die: 80 um) (pitch: 180 um) PCB Substrate (size: 42. 5 x 42. 5 mm) Homogeneous Integration BGA (pitch: 100 mm)

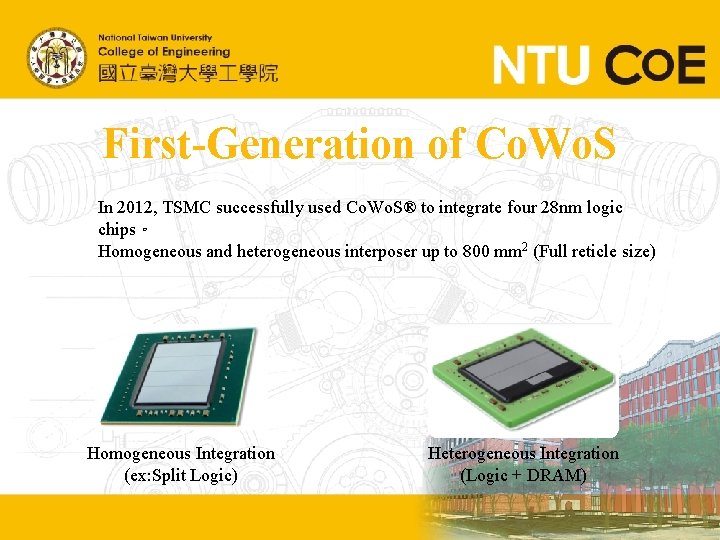

First-Generation of Co. Wo. S In 2012, TSMC successfully used Co. Wo. S® to

First-Generation of Co. Wo. S In 2012, TSMC successfully used Co. Wo. S® to integrate four 28 nm logic chips。 Homogeneous and heterogeneous interposer up to 800 mm 2 (Full reticle size) Homogeneous Integration (ex: Split Logic) Heterogeneous Integration (Logic + DRAM)

Second-Generation of Co. Wo. S 第二代Co. Wo. S為將Si interposer擴增到 1200 mm 2並結合fine pitch Cu

Second-Generation of Co. Wo. S 第二代Co. Wo. S為將Si interposer擴增到 1200 mm 2並結合fine pitch Cu bump, HBM 2 integration, and HD-MIM capacitors 使其有更好的效能。 Interposer PCB size: 1200 m 2

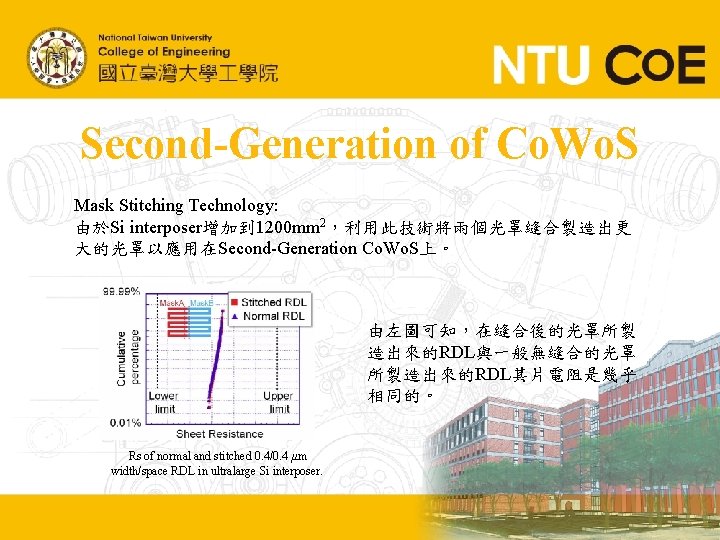

Second-Generation of Co. Wo. S Mask Stitching Technology: 由於Si interposer增加到 1200 mm 2,利用此技術將兩個光罩縫合製造出更 大的光罩以應用在Second-Generation

Second-Generation of Co. Wo. S Mask Stitching Technology: 由於Si interposer增加到 1200 mm 2,利用此技術將兩個光罩縫合製造出更 大的光罩以應用在Second-Generation Co. Wo. S上。 由左圖可知,在縫合後的光罩所製 造出來的RDL與一般無縫合的光罩 所製造出來的RDL其片電阻是幾乎 相同的。 Rs of normal and stitched 0. 4/0. 4 μm width/space RDL in ultralarge Si interposer.

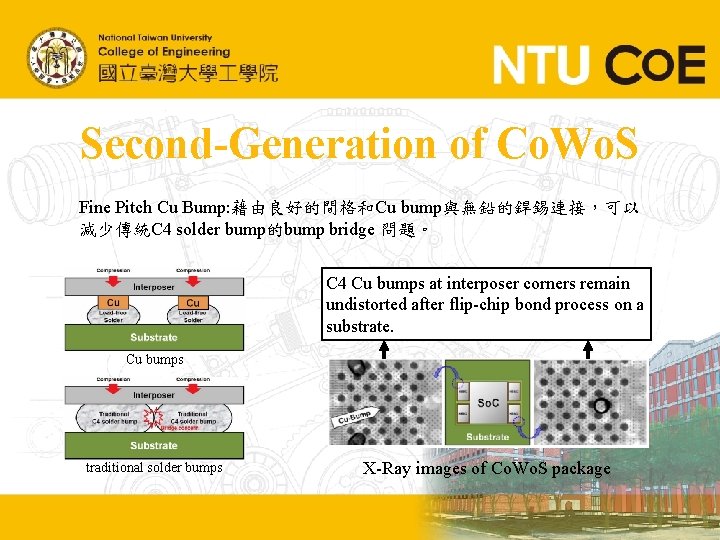

Second-Generation of Co. Wo. S Fine Pitch Cu Bump: 藉由良好的間格和Cu bump與無鉛的銲錫連接,可以 減少傳統C 4 solder

Second-Generation of Co. Wo. S Fine Pitch Cu Bump: 藉由良好的間格和Cu bump與無鉛的銲錫連接,可以 減少傳統C 4 solder bump的bump bridge 問題。 C 4 Cu bumps at interposer corners remain undistorted after flip-chip bond process on a substrate. Cu bumps traditional solder bumps X-Ray images of Co. Wo. S package

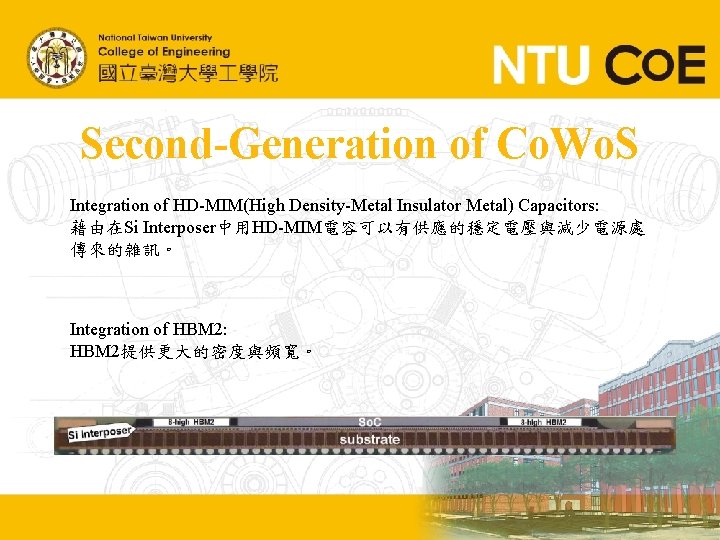

Second-Generation of Co. Wo. S Integration of HD-MIM(High Density-Metal Insulator Metal) Capacitors: 藉由在Si Interposer中用HD-MIM電容可以有供應的穩定電壓與減少電源處

Second-Generation of Co. Wo. S Integration of HD-MIM(High Density-Metal Insulator Metal) Capacitors: 藉由在Si Interposer中用HD-MIM電容可以有供應的穩定電壓與減少電源處 傳來的雜訊。 Integration of HBM 2: HBM 2提供更大的密度與頻寬。

Nvidia GP 100 Interposer (Area: 1200 mm 2) HBM 2 (size: 8 x 12

Nvidia GP 100 Interposer (Area: 1200 mm 2) HBM 2 (size: 8 x 12 x 0. 72 mm) u. Bump(for HBM 2) (pitch: 96/55 um) Substrate (size: 55 x 1. 2 mm) 19 PCB BGA (pitch: 100 um)

About Co. Wo. S Application of Co. Wo. S : • AI • Server

About Co. Wo. S Application of Co. Wo. S : • AI • Server • Networking Characteristic of Co. Wo. S : • Ultra-high performance, So. C partition • Very high memory bandwidth • Wide envelope

Strengths of Co. Wo. S • • • 21 Fine RDL pitch & High

Strengths of Co. Wo. S • • • 21 Fine RDL pitch & High TSV density Si interposer Fine pitch Micro-bump Assembly Fine gap Flip Chip underfill Co. W warpage control Large die reliability

Fan In & Fan Out

Fan In & Fan Out

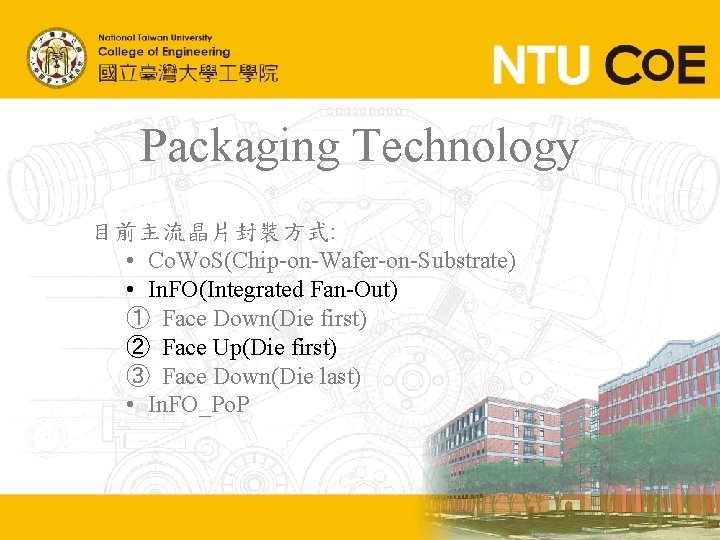

Packaging Technology 目前主流晶片封裝方式: • Co. Wo. S(Chip-on-Wafer-on-Substrate) • In. FO(Integrated Fan-Out) ① Face Down(Die

Packaging Technology 目前主流晶片封裝方式: • Co. Wo. S(Chip-on-Wafer-on-Substrate) • In. FO(Integrated Fan-Out) ① Face Down(Die first) ② Face Up(Die first) ③ Face Down(Die last) • In. FO_Po. P

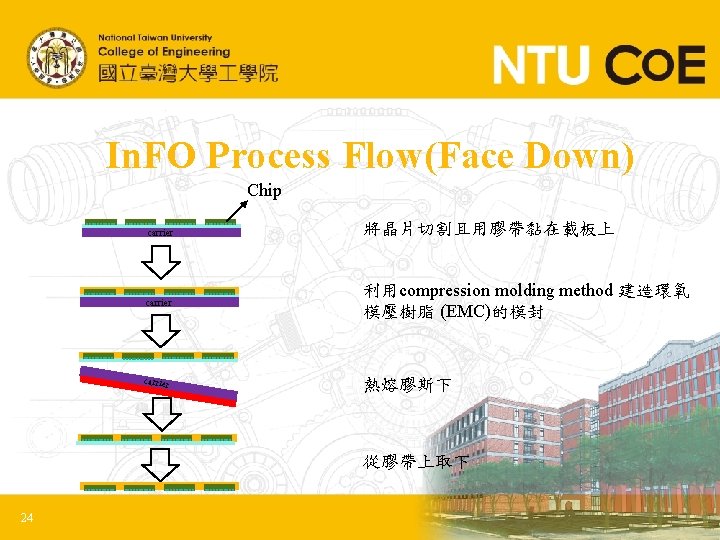

In. FO Process Flow(Face Down) Chip carrier 將晶片切割且用膠帶黏在載板上 carrier 利用compression molding method 建造環氧 模壓樹脂

In. FO Process Flow(Face Down) Chip carrier 將晶片切割且用膠帶黏在載板上 carrier 利用compression molding method 建造環氧 模壓樹脂 (EMC)的模封 carrier 熱熔膠斯下 從膠帶上取下 24

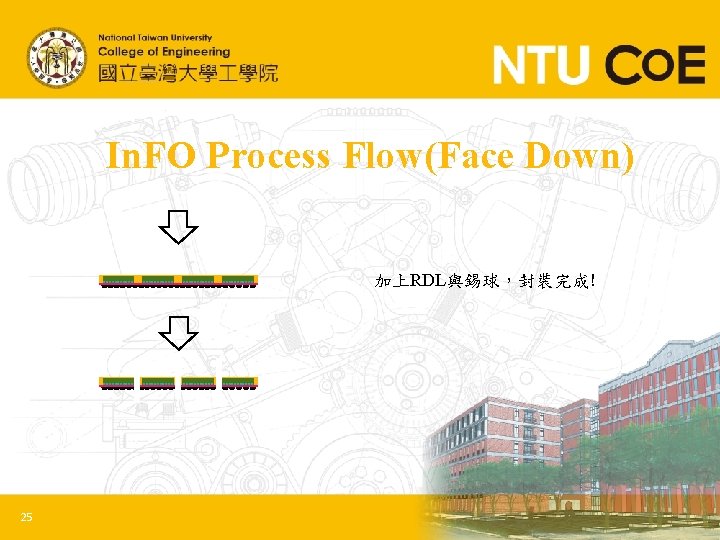

In. FO Process Flow(Face Down) 加上RDL與錫球,封裝完成! 25

In. FO Process Flow(Face Down) 加上RDL與錫球,封裝完成! 25

Packaging Technology 目前主流晶片封裝方式: • Co. Wo. S(Chip-on-Wafer-on-Substrate) • In. FO(Integrated Fan-Out) ① Face Down(Die

Packaging Technology 目前主流晶片封裝方式: • Co. Wo. S(Chip-on-Wafer-on-Substrate) • In. FO(Integrated Fan-Out) ① Face Down(Die first) ② Face Up(Die first) ③ Face Down(Die last) • In. FO_Po. P

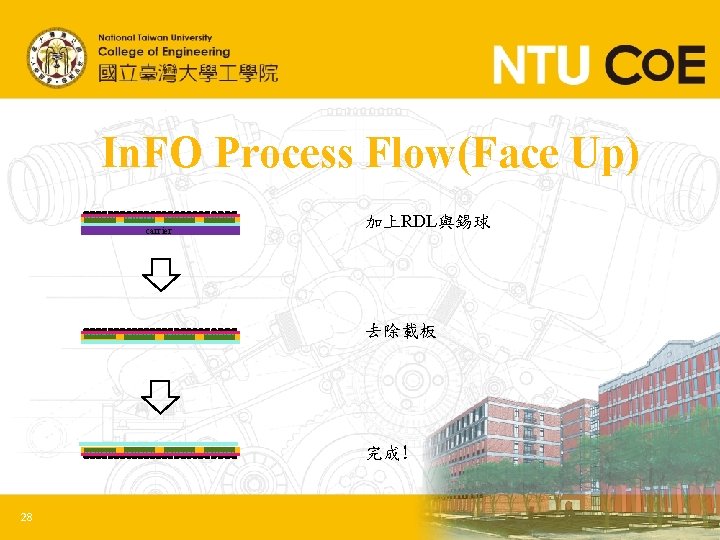

In. FO Process Flow(Face Up) carrier 加上RDL與錫球 去除載板 完成! 28

In. FO Process Flow(Face Up) carrier 加上RDL與錫球 去除載板 完成! 28

Packaging Technology 目前主流晶片封裝方式: • Co. Wo. S(Chip-on-Wafer-on-Substrate) • In. FO(Integrated Fan-Out) ① Face Down(Die

Packaging Technology 目前主流晶片封裝方式: • Co. Wo. S(Chip-on-Wafer-on-Substrate) • In. FO(Integrated Fan-Out) ① Face Down(Die first) ② Face Up(Die first) ③ Face Down(Die last) • In. FO_Po. P

In. FO Process Flow(Die Last) Apply release layer on carrier 31 carrier RDL on

In. FO Process Flow(Die Last) Apply release layer on carrier 31 carrier RDL on the carrier Face-down attach carrier Molding

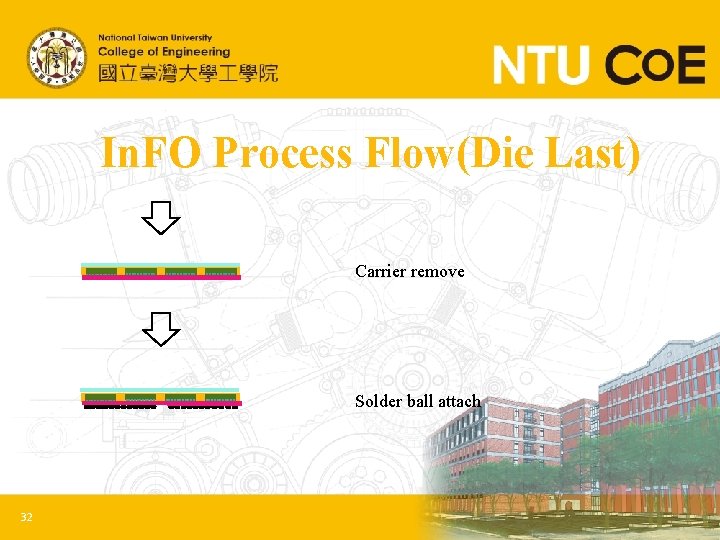

In. FO Process Flow(Die Last) Carrier remove Solder ball attach 32

In. FO Process Flow(Die Last) Carrier remove Solder ball attach 32

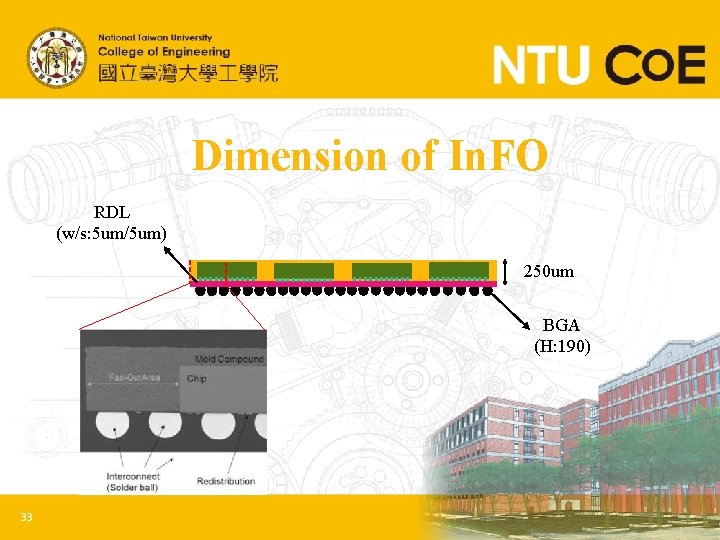

Dimension of In. FO RDL (w/s: 5 um/5 um) 250 um BGA (H: 190)

Dimension of In. FO RDL (w/s: 5 um/5 um) 250 um BGA (H: 190) 33

About In. FO Application of In. FO : • Smart mobile(Apple A 10 Fusion)

About In. FO Application of In. FO : • Smart mobile(Apple A 10 Fusion) • Io. T • HPC Characteristics of In. FO : • Multi-chip Integration • Small form-factor • Cost competitive 34

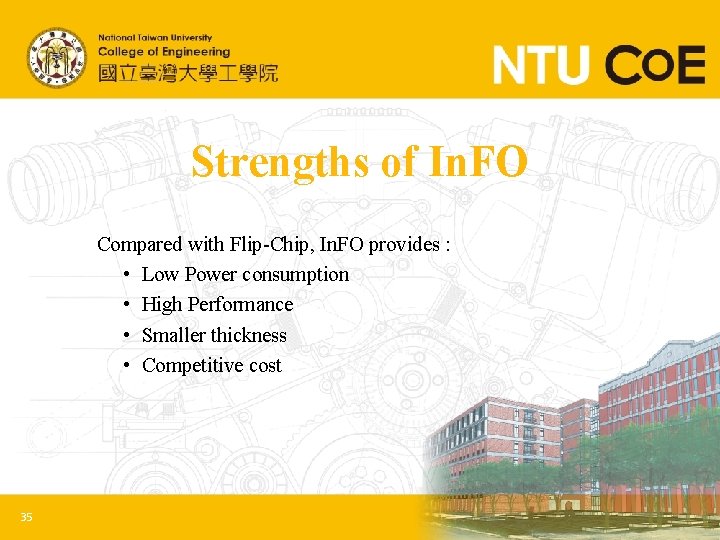

Strengths of In. FO Compared with Flip-Chip, In. FO provides : • Low Power

Strengths of In. FO Compared with Flip-Chip, In. FO provides : • Low Power consumption • High Performance • Smaller thickness • Competitive cost 35

Packaging Technology 目前主流晶片封裝方式: • Co. Wo. S(Chip-on-Wafer-on-Substrate) • In. FO(Integrated Fan-Out) ① Face Down(Die

Packaging Technology 目前主流晶片封裝方式: • Co. Wo. S(Chip-on-Wafer-on-Substrate) • In. FO(Integrated Fan-Out) ① Face Down(Die first) ② Face Up(Die first) ③ Face Down(Die last) • In. FO_Po. P(Integrated Fan-Out_Package-on-Package)

In. FO_Po. P Process Flow Chip Pick&Place the chip on the carrier Molding Compound

In. FO_Po. P Process Flow Chip Pick&Place the chip on the carrier Molding Compound Cu-RDL and BGA 37

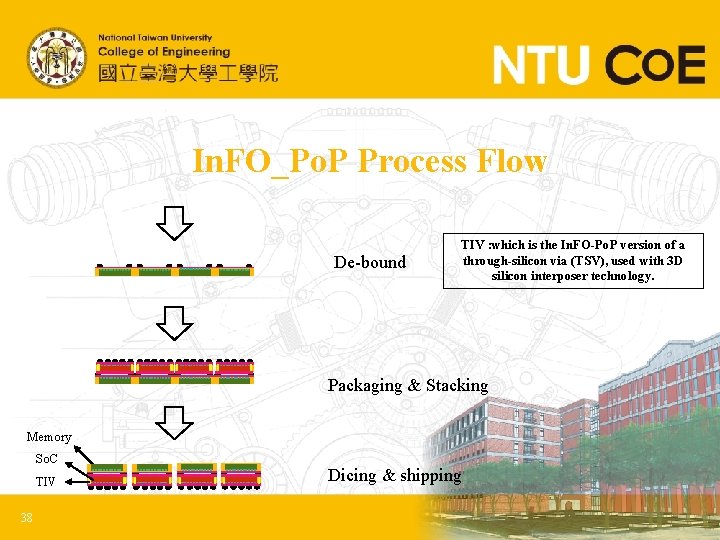

In. FO_Po. P Process Flow De-bound TIV : which is the In. FO-Po. P

In. FO_Po. P Process Flow De-bound TIV : which is the In. FO-Po. P version of a through-silicon via (TSV), used with 3 D silicon interposer technology. Packaging & Stacking Memory So. C TIV 38 Dicing & shipping
