PETA PETA KERJA ERWIN M PRIBADI PETA KERJA

PETA – PETA KERJA ERWIN M PRIBADI

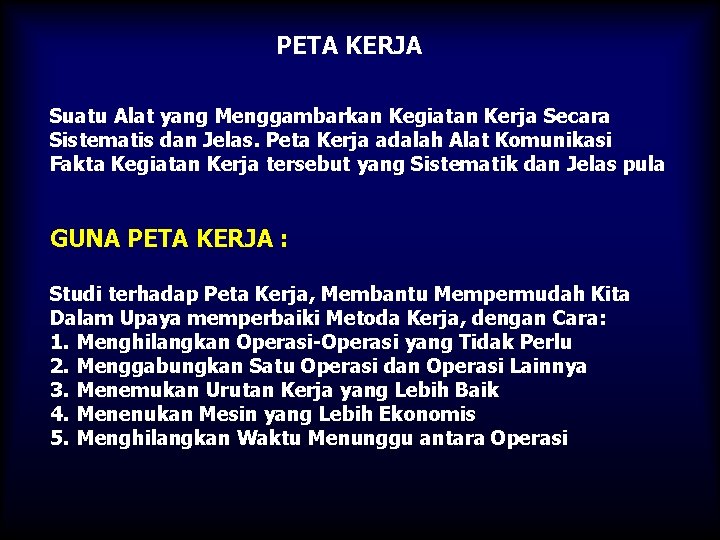

PETA KERJA Suatu Alat yang Menggambarkan Kegiatan Kerja Secara Sistematis dan Jelas. Peta Kerja adalah Alat Komunikasi Fakta Kegiatan Kerja tersebut yang Sistematik dan Jelas pula GUNA PETA KERJA : Studi terhadap Peta Kerja, Membantu Mempermudah Kita Dalam Upaya memperbaiki Metoda Kerja, dengan Cara: 1. Menghilangkan Operasi-Operasi yang Tidak Perlu 2. Menggabungkan Satu Operasi dan Operasi Lainnya 3. Menemukan Urutan Kerja yang Lebih Baik 4. Menenukan Mesin yang Lebih Ekonomis 5. Menghilangkan Waktu Menunggu antara Operasi

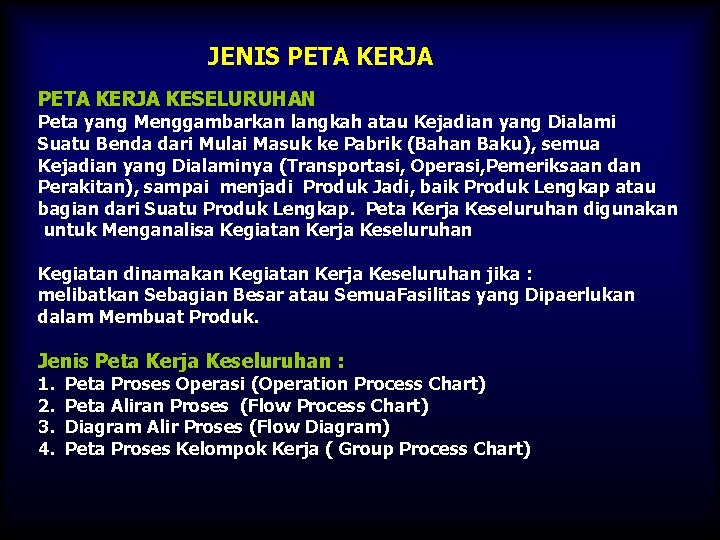

JENIS PETA KERJA KESELURUHAN : Peta yang Menggambarkan langkah atau Kejadian yang Dialami Suatu Benda dari Mulai Masuk ke Pabrik (Bahan Baku), semua Kejadian yang Dialaminya (Transportasi, Operasi, Pemeriksaan dan Perakitan), sampai menjadi Produk Jadi, baik Produk Lengkap atau bagian dari Suatu Produk Lengkap. Peta Kerja Keseluruhan digunakan untuk Menganalisa Kegiatan Kerja Keseluruhan Kegiatan dinamakan Kegiatan Kerja Keseluruhan jika : melibatkan Sebagian Besar atau Semua. Fasilitas yang Dipaerlukan dalam Membuat Produk. Jenis Peta Kerja Keseluruhan : 1. 2. 3. 4. Peta Proses Operasi (Operation Process Chart) Peta Aliran Proses (Flow Process Chart) Diagram Alir Proses (Flow Diagram) Peta Proses Kelompok Kerja ( Group Process Chart)

PETA KERJA SETEMPAT Peta Kerja Setempat digunakan untuk Menganalisa Kegiatan Kerja Setempat. Kegiatan dinamakan Kegiatan Kerja Setempat jika : Kegiatan tersebut Terjadi dalam Suatu Statsiun Kerja yang Biasanya hanya Melibatkan Orang dan Fasilitas dalam Jumlah Terbatas Jenis Peta Kerja Setempat: Peta Pekerja Mesin Peta Tangan Kiri Tangan Kanan

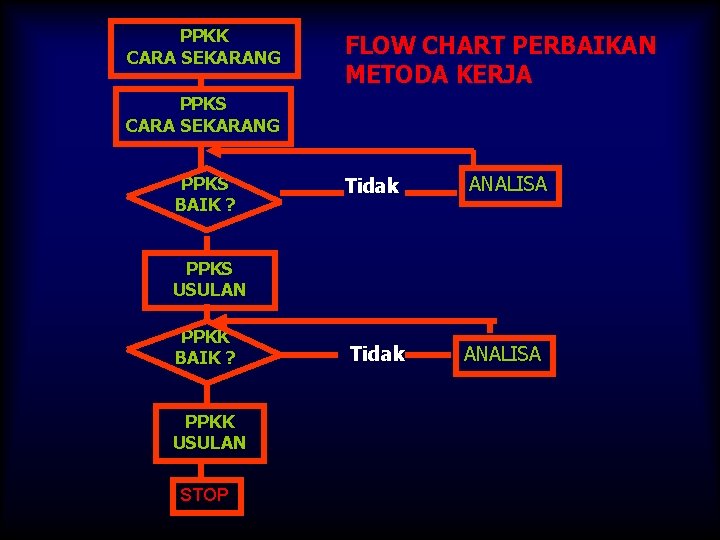

PPKK CARA SEKARANG FLOW CHART PERBAIKAN METODA KERJA PPKS CARA SEKARANG PPKS BAIK ? Tidak ANALISA PPKS USULAN PPKK BAIK ? PPKK USULAN STOP

SIMBOL ASME YANG DIGUNAKAN PADA PETA KERJA

CONTOH OPC

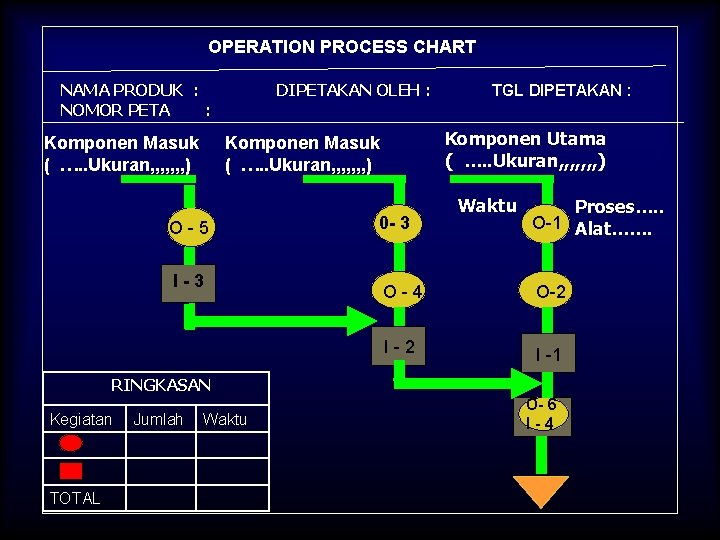

OPERATION PROCESS CHART NAMA PRODUK : NOMOR PETA : Komponen Masuk ( …. . Ukuran, , , , ) DIPETAKAN OLEH : Komponen Utama ( …. . Ukuran, , , , ) Komponen Masuk ( …. . Ukuran, , , , ) O-5 I-3 TGL DIPETAKAN : 0 - 3 Waktu Proses…. . O-1 Alat……. O-4 O-2 I -1 RINGKASAN Kegiatan TOTAL Jumlah Waktu O- 6 I-4

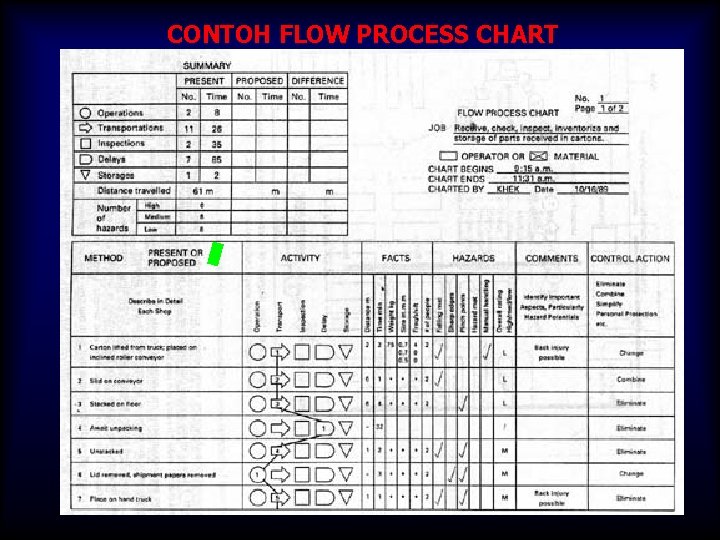

CONTOH FLOW PROCESS CHART

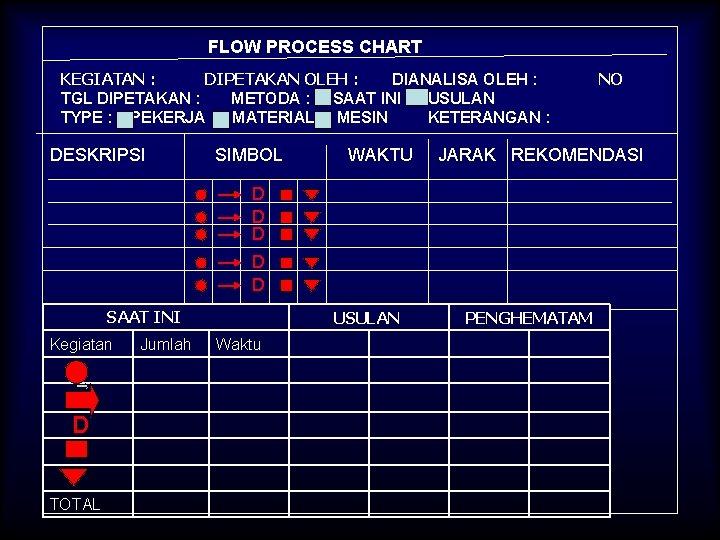

FLOW PROCESS CHART KEGIATAN : DIPETAKAN OLEH : DIANALISA OLEH : TGL DIPETAKAN : METODA : SAAT INI USULAN TYPE : PEKERJA MATERIAL MESIN KETERANGAN : DESKRIPSI SIMBOL WAKTU JARAK REKOMENDASI D D D SAAT INI Kegiatan D TOTAL Jumlah USULAN Waktu NO PENGHEMATAM

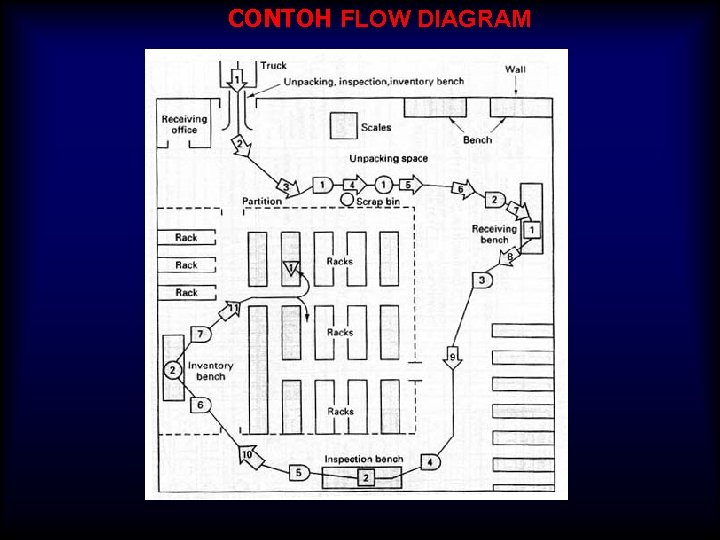

CONTOH FLOW DIAGRAM

FLOW PROCESS DIAGRAM KEGIATAN : DIPETAKAN OLEH : DIANALISA OLEH : TGL DIPETAKAN : METODA : SAAT INI USULAN TYPE : PEKERJA MATERIAL MESIN KETERANGAN : SAAT INI Kegiatan D TOTAL Jumlah USULAN Waktu PENGHEMATAM NO

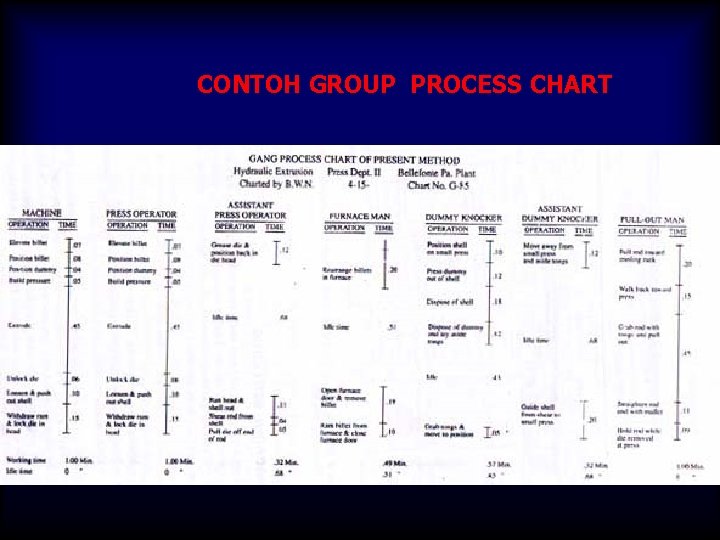

CONTOH GROUP PROCESS CHART

GROUP PROCESS CHART KEGIATAN : DIPETAKAN OLEH : DIANALISA OLEH : TGL DIPETAKAN : METODA : SAAT INI USULAN TYPE : PEKERJA MATERIAL MESIN KETERANGAN : URAIAN PEKERJAAN SATU SIKLUS NO PEKERJA …………………. . W J WAKTU KERJA WAKTU MENGANGGUR SAAT INI Kegiatan D TOTAL Jumlah USULAN Waktu PENGHEMATAM

KASUS ; J KONDISI TEMPAT KERJA

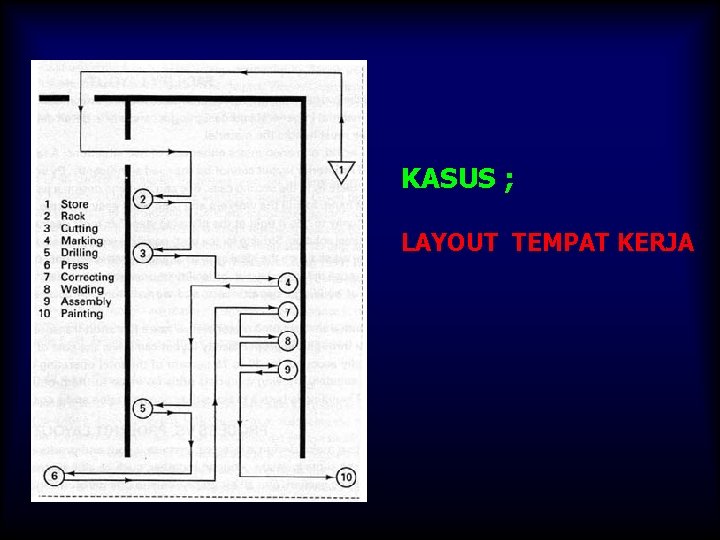

KASUS ; LAYOUT TEMPAT KERJA

PENGUMPULAN DATA : FLOW DIAGRAM AWAL

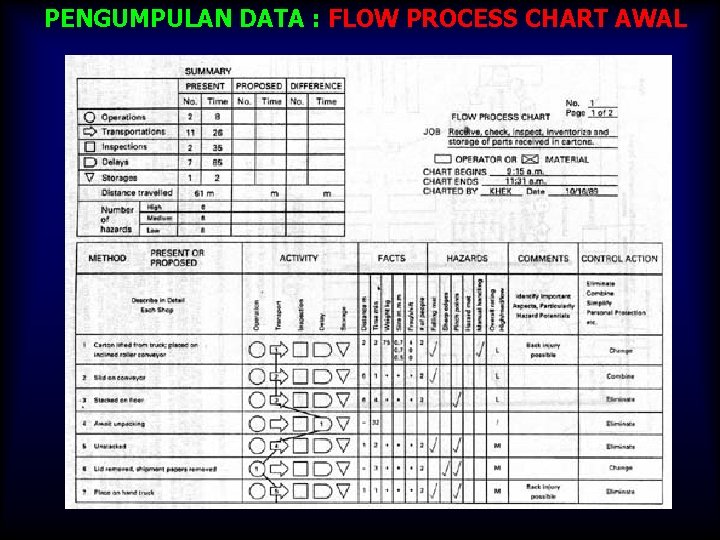

PENGUMPULAN DATA : FLOW PROCESS CHART AWAL

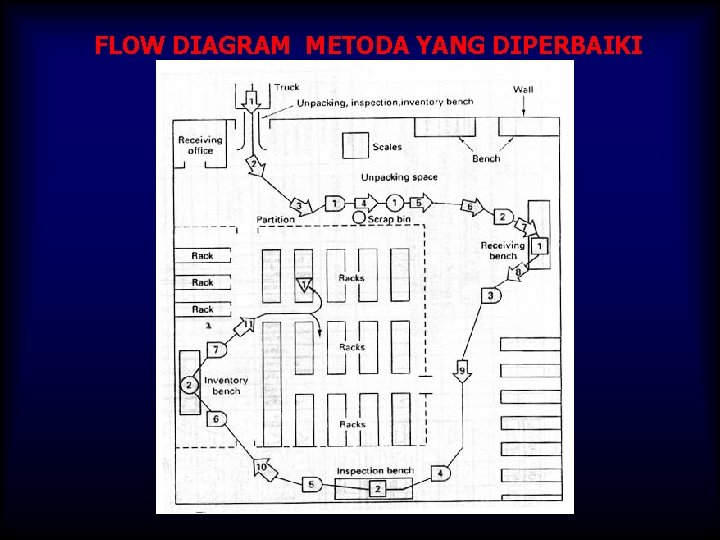

FLOW DIAGRAM METODA YANG DIPERBAIKI
