4 Projektowanie topologii sieci Topologia magistrali Topologia hierarchiczna
- Slides: 36
4. Projektowanie topologii sieci Topologia magistrali Topologia hierarchiczna 1
Topologia pierścienia Topologia podwójnego pierścienia 2
Topologia gwiazdy Zalety: • Gdy przestaje działać jeden komputer, cała sieć funkcjonuje dalej. • Łatwa lokalizacja uszkodzeń ze względu na centralne sterowanie. • Wydajność. • Łatwa rozbudowa. Wady: • Duża liczba połączeń 3

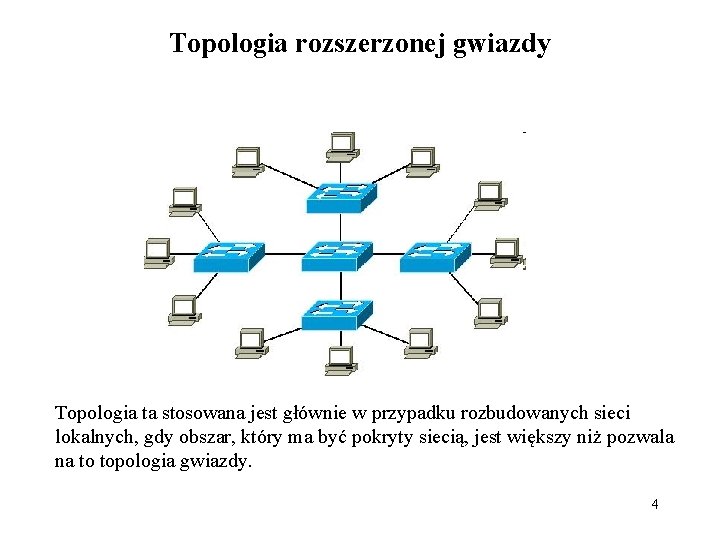

Topologia rozszerzonej gwiazdy Topologia ta stosowana jest głównie w przypadku rozbudowanych sieci lokalnych, gdy obszar, który ma być pokryty siecią, jest większy niż pozwala na to topologia gwiazdy. 4
Topologia siatki Zalety: • niezawodna • brak kolizji • uszkodzony komputer zostaje odłączony od sieci • przesył danych wieloma ścieżkami Wady: • wysoki koszt • skomplikowana budowa 5
Topologia hierarchiczna W innym ujęciu • Warstwa rdzenia, złożona z wysokiej klasy routerów i przełączników, zoptymalizowanych pod kątem dostępności i wydajności; • Warstwa dystrybucji routerów i przełączników, które wdrażają reguły; • Warstwa dostępu, która łączy użytkowników za pomocą niższej klasy przełączników i punktów dostępowych. 6
Topologia płaskiej pętli Dla bardzo małych sieci Hierarchiczna topologia nadmiarowa Aby wyeliminować pojedyncze punkty awaryjne Spełnia wymagania niskiego kosztu i rozsądnej dostępności. Spełnia wymagania skalowalności, dużej dostępności i małych opóźnień. 7
Topologia siatki Częściowej siatki Pełnej siatki Czasem dodatkowe łącza pośrednie Liczba łączy (n*(n-1))2 8
Topologia hierarchiczna z częściową siatką 9
Topologia centrum i odnóg dla średniej wielkości firmy 10

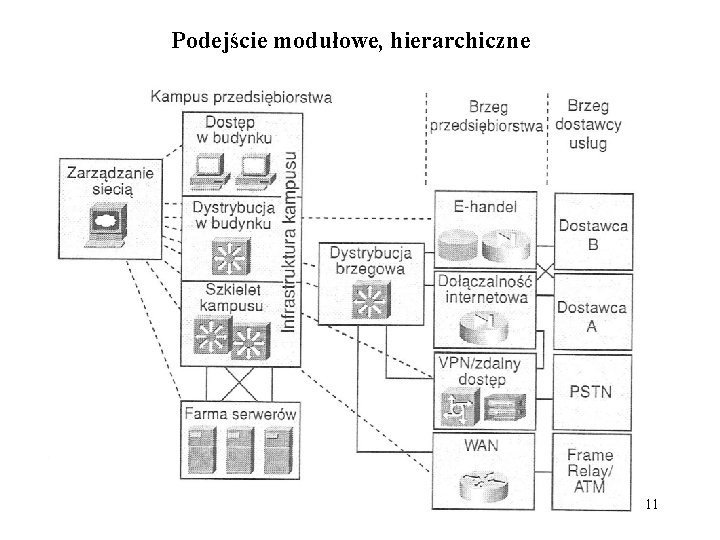

Podejście modułowe, hierarchiczne 11
Kampusowa hierarchiczna topologia nadmiarowa 12
Virtual Private Network VPN 13

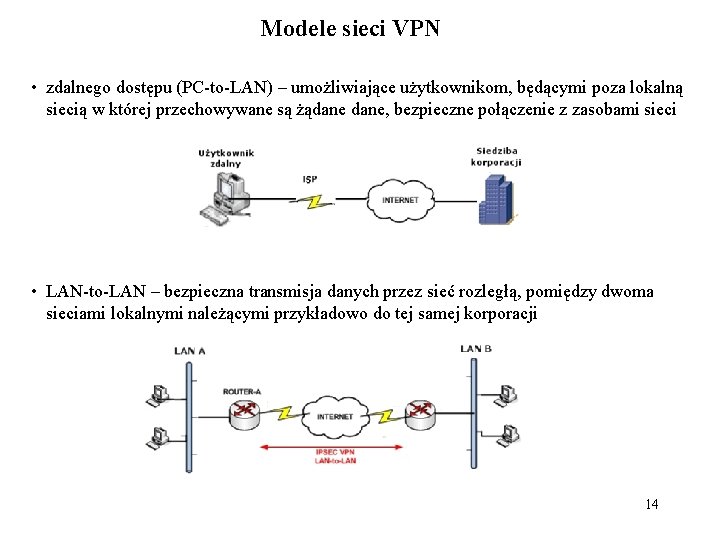

Modele sieci VPN • zdalnego dostępu (PC-to-LAN) – umożliwiające użytkownikom, będącymi poza lokalną siecią w której przechowywane są żądane, bezpieczne połączenie z zasobami sieci • LAN-to-LAN – bezpieczna transmisja danych przez sieć rozległą, pomiędzy dwoma sieciami lokalnymi należącymi przykładowo do tej samej korporacji 14
Przykład: 15
16

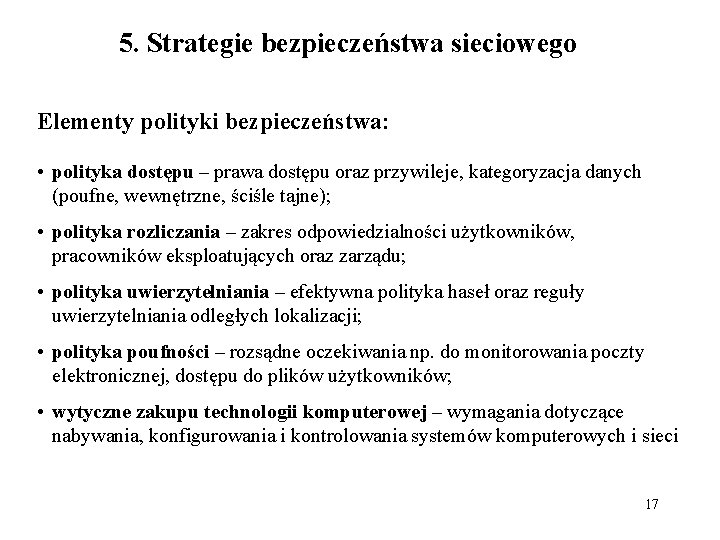

5. Strategie bezpieczeństwa sieciowego Elementy polityki bezpieczeństwa: • polityka dostępu – prawa dostępu oraz przywileje, kategoryzacja danych (poufne, wewnętrzne, ściśle tajne); • polityka rozliczania – zakres odpowiedzialności użytkowników, pracowników eksploatujących oraz zarządu; • polityka uwierzytelniania – efektywna polityka haseł oraz reguły uwierzytelniania odległych lokalizacji; • polityka poufności – rozsądne oczekiwania np. do monitorowania poczty elektronicznej, dostępu do plików użytkowników; • wytyczne zakupu technologii komputerowej – wymagania dotyczące nabywania, konfigurowania i kontrolowania systemów komputerowych i sieci 17
Mechanizmy bezpieczeństwa: • bezpieczeństwo fizyczne • uwierzytelnianie • autoryzacja • rozliczanie (audyt) • szyfrowanie danych • filtry pakietów • ściany ogniowe • systemy wykrywania włamań 18
6. Fizyczny projekt sieci Przykład 1: 19
Przykład 2: 20
Instalacja zasilająca: 21
Okablowanie strukturalne: Skrętka nieekranowana: 22
Kategorie skrętki wg europejskiej normy EN 50171: • klasa A – realizacja usług telefonicznych z pasmem częstotliwości do 100 k. Hz; • klasa B – okablowanie dla aplikacji głosowych i usług terminalowych z pasmem częstotliwości do 4 MHz; • klasa C (kategoria 3) – obejmuje typowe techniki sieci LAN wykorzystujące pasmo częstotliwości do 16 MHz • klasa D (kategoria 5) – dla szybkich sieci lokalnych, obejmuje aplikacje wykorzystujące pasmo częstotliwości do 100 MHz; 23
• klasa E (kategoria 6) – rozszerzenie ISO/IEC 11801/Tl. A wprowadzone w 1999, obejmuje okablowanie, którego wymagania pasma są do częstotliwości 250 MHz (przepustowość rzędu 200 Mb/s). Przewiduje ono implementację Gigabit Ethernetu (4 x 250 MHz = 1 GHz) i transmisji ATM 622 Mb/s; • klasa EA (kategoria 6 A) – wprowadzona wraz z klasą FA przez ISO/IEC 11801 2002: 2 Poprawka 1. Obejmuje pasmo do częstotliwości 500 MHz; • klasa F (kategoria 7) – opisana w ISO/IEC 11801 2002: 2. Możliwa jest realizacja aplikacji wykorzystujących pasmo do 600 MHz. Różni się ona od poprzednich klas stosowaniem kabli typu S/FTP (każda para w ekranie plus ekran obejmujący cztery pary) łączonych ekranowanymi złączami. Dla tej klasy okablowania jest możliwa realizacja systemów transmisji danych z prędkościami przekraczającymi 1 Gb/s; • klasa FA (kategoria 7 A) – wprowadzona przez ISO/IEC 11801 2002: 2 Poprawka 1. Obejmuje pasmo do częstotliwości 1000 MHz; 24
Konstrukcja kabli UTP, FTP (Sc. TP), STP Wspólną cechą okablowania strukturalnego klas od A do E jest zunifikowane przyłącze do sieci, którym jest 8 -stykowe modularne gniazdo zgodne ze specyfikacją IEC 603 -7 oraz TSB 568 A. W okablowaniu strukturalnym klas od A do E można zastosować kable nieekranowane UTP, foliowane FTP lub ekranowane STP odpowiedniej kategorii. Dla klasy E komponenty muszą spełniać wymagania kategorii 6. W klasie F stosujemy wyłącznie kable ekranowane STP kategorii 7. 25
Poprawnie zrealizowane połączenie: Spotykane błędy: 26
Według standardu EIA/TIA 568 istnieją dwa sposoby kolejnego ułożenia żył w kończącym kabel złączu RJ-45 – A i B. Kabel o dwóch końcówkach A lub dwóch końcówkach B to kabel prosty, a kabel o jednej końcówce A, a drugiej B, to kabel skrzyżowany. Kable proste (ang. straight-through) stosowane są do łączenia: • Przełącznik z routerem Ethernet • Komputer z przełącznikiem • Komputer z routerem (Ethernet port). • Router z routerem (Ethernet port connection) Skrzyżowane (ang. crossover) do łączenia : • Przełącznik z przełącznikiem • Koncentrator z koncentratorem • Komputer z komputerem 27

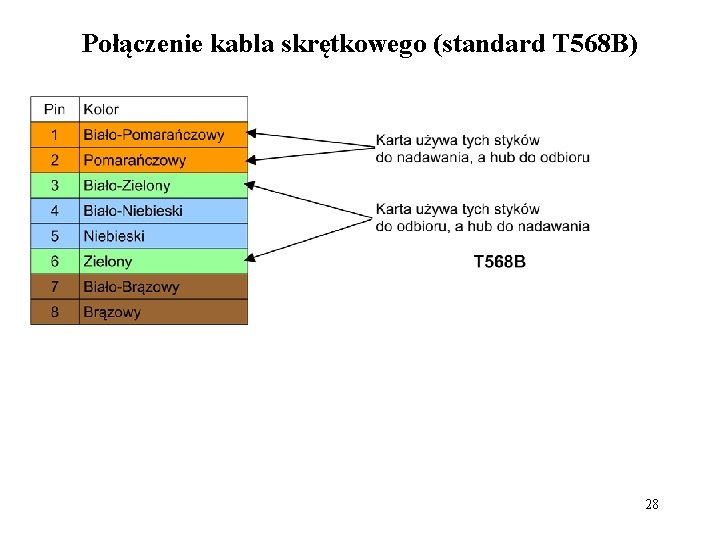

Połączenie kabla skrętkowego (standard T 568 B) 28

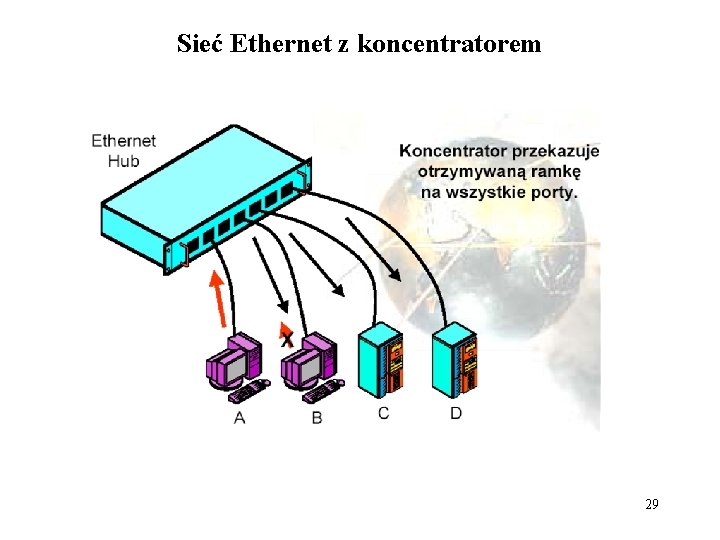

Sieć Ethernet z koncentratorem 29
Sieć Ethernet z przełącznikiem 30
31
Gigabit Ethernet- 1000 Base-T • Standard Gigabit Ethernet o szybkości transmisji 1000 Mb/s został zatwierdzony w 1999 r. jako IEEE 802. 3 ab • Nie ma interfejsów rozłączanych fizycznie (typu AUI lub MII), ale styk elektryczny PHY z MAC opisany jest specyfikacją GMII • Struktura sieci identyczna jak w 10 Base-T • Okablowanie co najmniej kategorii 5 (zalecane wyższe) • W kablu UTP wykorzystywane są 4 pary - Każda para służy jednocześnie do nadawania i odbierania - 125 Mbaud x 4 pary x 2 bity = 1000 Mb/s • Długość segmentu do 100 m 32
Gigabit Ethernet- 1000 Base-T 33
Gigabit Ethernet- 1000 Base-T 34
Standardy Ethernet dla kabla skrętkowego 35
7. Dokumentacja • identyfikowanie aplikacji sieciowych klienta; • analiza skalowalności; • analiza dostępności; • dokumentowanie strumienia ruchu dla nowych i istniejących aplikacji sieciowych; • szacowanie natężenia ruchu; • projekt topologii sieci; • elementy polityki bezpieczeństwa i wykorzystywane mechanizmy; • fizyczny projekt sieci; • kosztorys. 36
