- Slides: 29
![Számítógép hálózatok Hálózati alapfogalmak topológiák Számítógép hálózatok Hálózati alapfogalmak, topológiák](https://slidetodoc.com/presentation_image/2d832731f55e41f61fff11434538bde9/image-1.jpg)
Számítógép hálózatok Hálózati alapfogalmak, topológiák
![Mi is a számítógép hálózat Mi is a számítógép hálózat?](https://slidetodoc.com/presentation_image/2d832731f55e41f61fff11434538bde9/image-2.jpg)
Mi is a számítógép hálózat?
![Számítógép hálózat fogalma n Számítógép hálózatComputer network n számítógépek összekapcsolásán alapuló rendszer n a Számítógép hálózat fogalma n Számítógép hálózat(Computer network): n számítógépek összekapcsolásán alapuló rendszer n a](https://slidetodoc.com/presentation_image/2d832731f55e41f61fff11434538bde9/image-3.jpg)
Számítógép hálózat fogalma n Számítógép hálózat(Computer network): n számítógépek összekapcsolásán alapuló rendszer n a számítógépek közötti folyamatos adatforgalmat biztosítja
![Miért alakult ki n közös erőforrás n Háttértároló n Nyomtató n Adatbázis n Program Miért alakult ki? n közös erőforrás n Háttértároló n Nyomtató n Adatbázis n Program](https://slidetodoc.com/presentation_image/2d832731f55e41f61fff11434538bde9/image-4.jpg)
Miért alakult ki? n közös erőforrás n Háttértároló n Nyomtató n Adatbázis n Program
![Mi szükséges a megépítéséhez n A számítógépek fizikai összekapcsolására n Néhány olyan gépre melyek Mi szükséges a megépítéséhez? n A számítógépek fizikai összekapcsolására n Néhány olyan gépre, melyek](https://slidetodoc.com/presentation_image/2d832731f55e41f61fff11434538bde9/image-5.jpg)
Mi szükséges a megépítéséhez? n A számítógépek fizikai összekapcsolására n Néhány olyan gépre, melyek rendelkeznek ezekkel az erőforrásokkal n ezeket a csoport minden tagja ugyanolyan formában tudja használni
![Miért jó n Erőforrások megosztásának lehetősége n Levelek üzenetek küldése n Nagy számítógépek távoli Miért jó? n Erőforrások megosztásának lehetősége n Levelek, üzenetek küldése n Nagy számítógépek távoli](https://slidetodoc.com/presentation_image/2d832731f55e41f61fff11434538bde9/image-6.jpg)
Miért jó? n Erőforrások megosztásának lehetősége n Levelek, üzenetek küldése n Nagy számítógépek távoli elérése n Adatállományok, programok nagy távolságú átvitele
![A hálózat működése 1 A számítógépeket két csoportja oszthatjuk n Szerver n elsősorban vagy A hálózat működése 1. A számítógépeket két csoportja oszthatjuk: n Szerver n elsősorban vagy](https://slidetodoc.com/presentation_image/2d832731f55e41f61fff11434538bde9/image-7.jpg)
A hálózat működése 1. A számítógépeket két csoportja oszthatjuk: n Szerver n elsősorban vagy kizárólag a többiek számára nyújtanak szolgáltatásokat n Munkaállomás n kliens vagy felhasználó n igénybe veszik a szolgáltatásokat
![A hálózat működése 2 n a szerverszolgáltatások különfélék lehetnek n gyakran előfordul hogy nem A hálózat működése 2. n a szerverszolgáltatások különfélék lehetnek n gyakran előfordul, hogy nem](https://slidetodoc.com/presentation_image/2d832731f55e41f61fff11434538bde9/image-8.jpg)
A hálózat működése 2. n a szerverszolgáltatások különfélék lehetnek n gyakran előfordul, hogy nem egy számítógépen koncentrálódnak, hanem a hálózatban több szerver található, egy vagy több saját funkcióval
![Szerverszolgáltatások 1 n Fájlszerverek n nagy tárolókapacitású számítógépek n feladatuk a közösen használt állományok Szerverszolgáltatások 1. n Fájlszerverek: n nagy tárolókapacitású számítógépek n feladatuk a közösen használt állományok,](https://slidetodoc.com/presentation_image/2d832731f55e41f61fff11434538bde9/image-9.jpg)
Szerverszolgáltatások 1. n Fájlszerverek: n nagy tárolókapacitású számítógépek n feladatuk a közösen használt állományok, adatbázisok, alkalmazások, levelezés, stb. biztosítása n Nyomtatószerverek: n a hálózaton keresztüli nyomtatással kapcsolatos feladatokat végzik n a hozzájuk kapcsolt nagy teljesítményű nyomtatókat vezérlik n Web-szerverek n a belső hálózat és a külvilág felé szolgáltatják az internetes dokumentumokat
![Szerverszolgáltatások 2 n Proxy szerverek n abban az esetben használjuk ha hálózatunk nem közvetlenül Szerverszolgáltatások 2. n Proxy szerverek n abban az esetben használjuk, ha hálózatunk nem közvetlenül](https://slidetodoc.com/presentation_image/2d832731f55e41f61fff11434538bde9/image-10.jpg)
Szerverszolgáltatások 2. n Proxy szerverek n abban az esetben használjuk, ha hálózatunk nem közvetlenül kapcsolódik az internethez n Mail szerver n a felhasználók levelezését kezelő, az elektronikus leveleket fogadó és küldő kiszolgáló gép
![Hálózatok csoportosítása kiterjedésük szempontjából n Helyi hálózat LAN Local Area Network n Általában Hálózatok csoportosítása kiterjedésük szempontjából n Helyi hálózat (LAN – Local Area Network) n Általában](https://slidetodoc.com/presentation_image/2d832731f55e41f61fff11434538bde9/image-11.jpg)
Hálózatok csoportosítása kiterjedésük szempontjából n Helyi hálózat (LAN – Local Area Network) n Általában egy épületre, vagy egy intézményre terjed ki n egy iskola száz gépből álló hálózata n az egy lakáson belüli néhány összekötött számítógépből álló hálózatot is
![LAN előnyei Közös erőforrás használat n Gyorsaság n Nagy átviteli sebesség n Megbízhatóság n LAN előnyei: Közös erőforrás használat n Gyorsaság n Nagy átviteli sebesség n Megbízhatóság n](https://slidetodoc.com/presentation_image/2d832731f55e41f61fff11434538bde9/image-12.jpg)
LAN előnyei: Közös erőforrás használat n Gyorsaság n Nagy átviteli sebesség n Megbízhatóság n Bővíthetőség n LAN hátránya: n Kis hatótávolság
![LAN LAN](https://slidetodoc.com/presentation_image/2d832731f55e41f61fff11434538bde9/image-13.jpg)
LAN
![n Városi hálózat MAN Metropoliten Area Network n n helyi hálózatok összekötésével keletkező n Városi hálózat (MAN – Metropoliten Area Network) n n helyi hálózatok összekötésével keletkező,](https://slidetodoc.com/presentation_image/2d832731f55e41f61fff11434538bde9/image-14.jpg)
n Városi hálózat (MAN – Metropoliten Area Network) n n helyi hálózatok összekötésével keletkező, maximum 25 -30 km-es körzetre terjed ki általában egy-egy intézmény telephelyeit köti össze n Például: budapesti egyetemeket összekötő körgyűrű.
![n Távolsági hálózatok WAN Wide Area Network n n n országok és földrészek n Távolsági hálózatok (WAN – Wide Area Network) n n n országok és földrészek](https://slidetodoc.com/presentation_image/2d832731f55e41f61fff11434538bde9/image-15.jpg)
n Távolsági hálózatok (WAN – Wide Area Network) n n n országok és földrészek közötti hálózat, világméretű is lehet műholdas használatáért általában bérleti díjat kell fizetni n ilyen az internet
![WAN WAN](https://slidetodoc.com/presentation_image/2d832731f55e41f61fff11434538bde9/image-16.jpg)
WAN

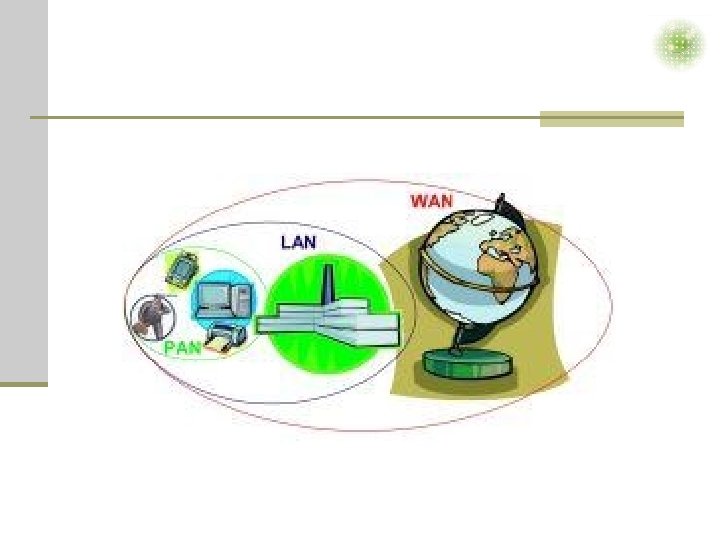

![n PAN Personal Area Network n Ez alatt az ember szűkebb 1 2 n PAN - (Personal Area Network) n Ez alatt az ember szűkebb 1 -2](https://slidetodoc.com/presentation_image/2d832731f55e41f61fff11434538bde9/image-17.jpg)
n PAN - (Personal Area Network) n Ez alatt az ember szűkebb 1 -2 m-es környezetét értjük n Például: laptopunk, pocket. PC-nk és mobiltelefonunk által alkotott hálózat.
![](https://slidetodoc.com/presentation_image/2d832731f55e41f61fff11434538bde9/image-18.jpg)
![Topológiák n A LANok legfontosabb jellemzője a hálózat elemeinek elrendezése n a hálózat topológiája Topológiák n A LAN-ok legfontosabb jellemzője a hálózat elemeinek elrendezése n a hálózat topológiája](https://slidetodoc.com/presentation_image/2d832731f55e41f61fff11434538bde9/image-19.jpg)
Topológiák n A LAN-ok legfontosabb jellemzője a hálózat elemeinek elrendezése n a hálózat topológiája n n n Csillag topológia Busz (sín) topológia Gyűrű topológia Hálós topológia Vegyes topológia
![Csillag topológia n Egy kitüntetett pont n Helyi hálózat n UTP kábel n Előny Csillag topológia n Egy kitüntetett pont n Helyi hálózat n UTP kábel n Előny:](https://slidetodoc.com/presentation_image/2d832731f55e41f61fff11434538bde9/image-20.jpg)
Csillag topológia n Egy kitüntetett pont n Helyi hálózat n UTP kábel n Előny: kábelhiba esetén, csak egy gép esik ki n Hátrány: költséges
![UTP kábel UTP kábel](https://slidetodoc.com/presentation_image/2d832731f55e41f61fff11434538bde9/image-21.jpg)
UTP kábel
![Busz sín topológia 1 n Véletlen hozzáférésű hálózat n Munkaállomások bármelyike kezdeményezhet adást a Busz (sín) topológia 1. n Véletlen hozzáférésű hálózat n Munkaállomások bármelyike kezdeményezhet adást a](https://slidetodoc.com/presentation_image/2d832731f55e41f61fff11434538bde9/image-22.jpg)
Busz (sín) topológia 1. n Véletlen hozzáférésű hálózat n Munkaállomások bármelyike kezdeményezhet adást a sín felé, amennyiben az szabad n koaxiális kábel
![Busz sín topológia 2 n Igen gyakori helyi hálózatokban n Előnyei n Egyszerű n Busz (sín) topológia 2. n Igen gyakori helyi hálózatokban n Előnyei: n Egyszerű n](https://slidetodoc.com/presentation_image/2d832731f55e41f61fff11434538bde9/image-23.jpg)
Busz (sín) topológia 2. n Igen gyakori helyi hálózatokban n Előnyei: n Egyszerű n Könnyen bővíthető n Kevés kábel szükséges hozzá n Hátránya: n Kábelhiba esetén az egész hálózat üzemképtelen
![Koaxiális kábel Koaxiális kábel](https://slidetodoc.com/presentation_image/2d832731f55e41f61fff11434538bde9/image-24.jpg)
Koaxiális kábel
![Gyűrű topológia 1 n A számítógépeket egy kör mentén fűzik fel n Zárt rendszert Gyűrű topológia 1. n A számítógépeket egy kör mentén fűzik fel n Zárt rendszert](https://slidetodoc.com/presentation_image/2d832731f55e41f61fff11434538bde9/image-25.jpg)
Gyűrű topológia 1. n A számítógépeket egy kör mentén fűzik fel n Zárt rendszert alkot n Az átvitel iránya a gyűrű mentén mindig azonos
![Gyűrű topológia 2 n Az üzenet mindig az átvitel irányában közbeeső állomásokon keresztül halad Gyűrű topológia 2. n Az üzenet mindig az átvitel irányában közbeeső állomásokon keresztül halad](https://slidetodoc.com/presentation_image/2d832731f55e41f61fff11434538bde9/image-26.jpg)
Gyűrű topológia 2. n Az üzenet mindig az átvitel irányában közbeeső állomásokon keresztül halad n Kábelhiba esetén a hálózat nem válik használhatatlanná n Előnye: üzembiztonság n Hátránya: lassú
![Hálós topológia n Egyenrangú gépek összeköttetése n Költséges n nem terjedt el a helyi Hálós topológia n Egyenrangú gépek összeköttetése n Költséges n nem terjedt el a helyi](https://slidetodoc.com/presentation_image/2d832731f55e41f61fff11434538bde9/image-27.jpg)
Hálós topológia n Egyenrangú gépek összeköttetése n Költséges n nem terjedt el a helyi hálózatokban n Adatátvitelt tekintve igen megbízható
![Vegyes topológia n Különböző topológiájú alhálók összekapcsola n Gyakori az utólag bővített összetett hálózatokban Vegyes topológia n Különböző topológiájú alhálók összekapcsola n Gyakori az utólag bővített összetett hálózatokban](https://slidetodoc.com/presentation_image/2d832731f55e41f61fff11434538bde9/image-28.jpg)
Vegyes topológia n Különböző topológiájú alhálók összekapcsola n Gyakori az utólag bővített összetett hálózatokban n egy már létező hálózat mellé egy pl. csillagkapcsolt hálózatot építenek, s az összeköttetést úgy valósítják meg, hogy a csillaghálózat egyik ága sorba fűzve több gépet is kapcsol
![Hogy hívják az egyházi helyi hálózatot Pap LAN Hogy hívják az egyházi helyi hálózatot? Pap LAN](https://slidetodoc.com/presentation_image/2d832731f55e41f61fff11434538bde9/image-29.jpg)
Hogy hívják az egyházi helyi hálózatot? Pap LAN
