Opis architektury LAN

Plan wykładu • Ethernet • Token Ring • FDDI

Ethernet • Architektura ethernetowa jest opartra o standard IEEE 802. 3 któryokreśla, że sieć używa metody wielodostępu ze śledzeniem stanu dostępności medium transmisyjnego i wykrywaniem kolizji (Carrier Sense Multiple Access with Collision Detection - CSMA / CD). W algorytmie CSMA / CD, komputer uzyskuje dostęp do sieci stosując metodę rozgłoszeniową - pierwszy zgłasza, pierwszy obsłużony.

Ethernet • Ethernet wykorzystuje logiczną topologię magistrali lub topologię rozgłoszeniową, jako topologię fizyczną stosuje magistralę lub gwiazdę, większość sieci Ethernetowych jest realizowane za pomocą rozszerzonej topologii gwiazdy lub hierarchicznej gwiazdy. Standardowa szybkości przesyłania danych to 100 Mb/s, ale standard Gigabit Ethernet, jest zdolny do osiągania prędkości do 1000 Mb/s (1 Gb/s).

Token Ring • IBM pierwotnie opracował Token Ring jako niezawodną architekturę sieci opartą o metodę przekazywania żetonu. Token Ring jest często integrowany z systemami mainframe IBM. Stosowany jest z komputerami i systemami mainframe.

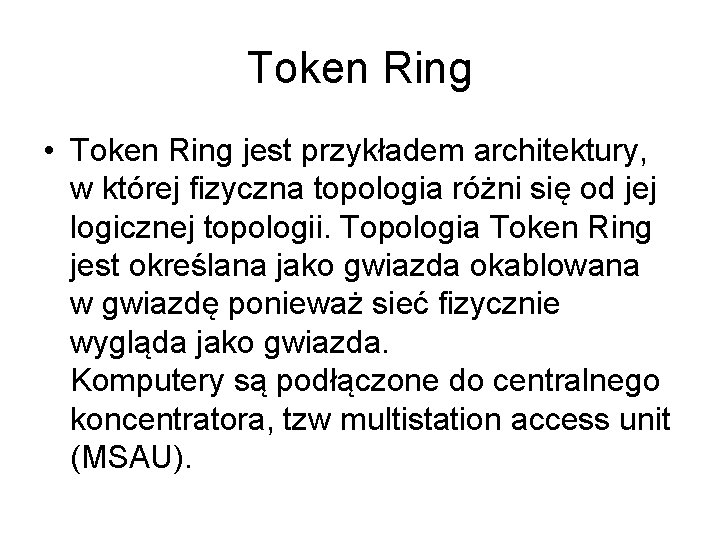

Token Ring • Token Ring jest przykładem architektury, w której fizyczna topologia różni się od jej logicznej topologii. Topologia Token Ring jest określana jako gwiazda okablowana w gwiazdę ponieważ sieć fizycznie wygląda jako gwiazda. Komputery są podłączone do centralnego koncentratora, tzw multistation access unit (MSAU).

Token Ring • Wewnętrznie okablowanie urządzeń tworzy logicznie pierścień do przesyłu danych. Logiczny pierścień jest utworzony przez przemieszczający token po porcie MSAU do komputera. Jeżeli komputer nie ma żadnych danych do wysłania, token wyśle je z powrotem do portu MSAU, a następnie do portu następnego komputera. Ten proces trwa dla wszystkich komputerów i dlatego przypomina fizyczny pierścień.

FDDI • Technologia Fiber distributed data interface (FDDI) jest typem sieci Token Ring. Wykonanie i topologia FDDI różni się od architektury IBM Token Ring LAN. FDDI jest często używany do podłączenia kilku budynków w kompleks biurowy lub w kampusie uniwersyteckim.

FDDI • FDDI pracuje na przewodzie światłowodowym. FDDI łączy wysoką wydajność z zaletami topologii pierścienia token-passing. FDDI pracuje z prędkością 100 Mbps na podwójnej topologii pierścienia. Zewnętrzny pierścień jest nazywany głównym pierścieniem a wewnętrzny pierścień jest nazywany wtórnym pierścień.

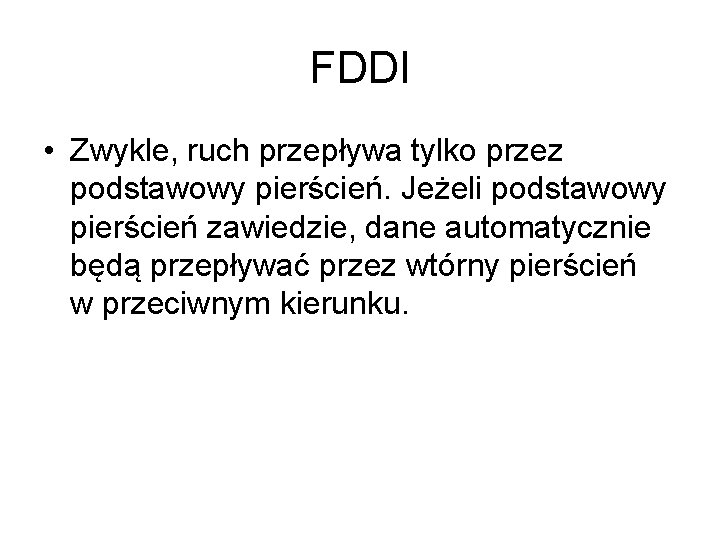

FDDI • Zwykle, ruch przepływa tylko przez podstawowy pierścień. Jeżeli podstawowy pierścień zawiedzie, dane automatycznie będą przepływać przez wtórny pierścień w przeciwnym kierunku.

FDDI • Podwójny pierścień FDDI obsługuje maksymalnie 500 komputerów na pierścień. Każdy z pierścieni jest długości do 100 km. Wtórnik, jest urządzeniem, które regeneruje sygnał i jest wymagany co 2 km. Wiele sieci Token Ring zostało zastąpionych przez szybsze sieci Ethernet.

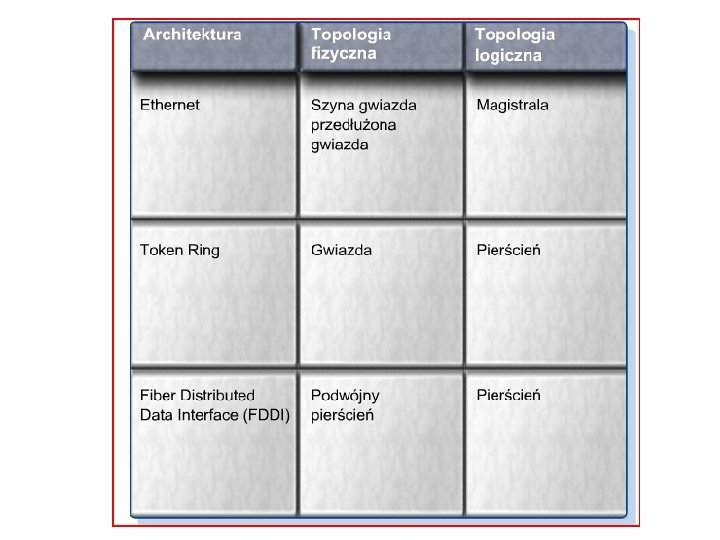

Podsumowanie
